Полуприцеп-цистерна ROHR TAL-A-DK40.0
| Номер в ГРСИ РФ: | 96242-25 |
|---|---|
| Производитель / заявитель: | Rohr Fahrzeugbau GmbH, ГЕРМАНИЯ |
|
96242-25: Описание типа
2025-96242-25.pdf
|
Скачать | 314.8 КБ |
Полуприцеп-цистерна ROHR TAL-A-DK40.0 (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96242-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | ROHR TAL-A-DK40.0 | ||||||
| Приказы |
№1771 от
26.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9eee73a1-a0dd-3d50-35a5-039f550e92bc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Rohr Fahrzeugbau GmbH, ГЕРМАНИЯ, Ittlinger Strabe 157 D-94315 Straubing
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96242-25: Описание типа
2025-96242-25.pdf
|
Скачать | 314.8 КБ |
Описание типа
Назначение
Полуприцеп-цистерна ROHR TAL-A-DK40.0 (далее - ППЦ) предназначена
для измерений объема нефти и нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны переменного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. Цистерна состоит из шести герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее -ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на металлическую табличку, расположенную на опоре цистерны справа по ходу движения, в месте, указанном на рисунке 1, в виде цифрового обозначения ударным методом.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна ROHR TAL-A-DK40.0 с заводским номером 3720.
Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование полуприцепа-цистерны ROHR TAL-A-DK40.0 для защиты от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера

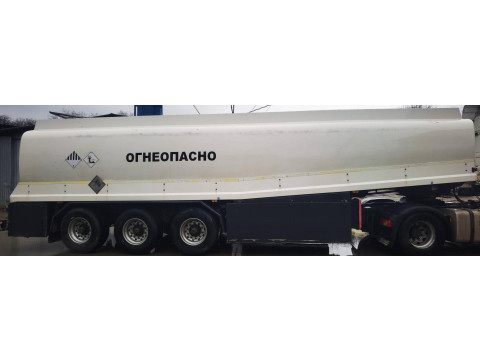

Рисунок 1 - Общий вид полуприцепа-цистерны ROHR TAL-A-DK40.0 и место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
40100 |
|
Действительная вместимость 1 -й секции, дм3 |
7500 |
|
Действительная вместимость 2-й секции, дм3 |
7650 |
|
Действительная вместимость 3-й секции, дм3 |
7400 |
|
Действительная вместимость 4-й секции, дм3 |
4250 |
|
Действительная вместимость 5-й секции, дм3 |
6000 |
|
Действительная вместимость 6-й секции, дм3 |
7300 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг |
6700 |
|
Длина, мм |
11140 |
|
Высота, мм |
3250 |
|
Ширина, мм |
2500 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
ROHR TAL-A-DK40.0 |
1 шт. |
|
Запасные части, инструменты и принадлежности |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 2356 от 26.09.2022 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
