Термометры стеклянные ТС-7Т
| Номер в ГРСИ РФ: | 96243-25 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО НПП "Термоспектр", г. Екатеринбург |
Термометры стеклянные ТС-7Т (далее термометры) предназначены для измерений температуры жидких, сыпучих, газообразных сред.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96243-25 | |||||||||||||||||||||||||||||||||||||||
| Действует | по 26.08.2030 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Термометры стеклянные | |||||||||||||||||||||||||||||||||||||||
| Модель | ТС-7Т | |||||||||||||||||||||||||||||||||||||||
| Модификации |
ТС-7Т-1 ТС-7Т-2 ТС-7Т-3 ТС-7Т-4 ТС-7Т-5 ТС-7Т-6 |
|||||||||||||||||||||||||||||||||||||||
| Приказы |
№1771 от
26.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a4aa98a2-a54e-f0d9-e4e8-02f6cd180e35 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО НПП "Термоспектр", РОССИЯ, 620027, Свердловская обл., г. Екатеринбург, ул. Тверитина, д. 16
Поверка
| Методика поверки / информация о поверке |
МП 002-2025 Государственная система обеспечения единства измерений. Термометры стеклянные ТС-7Т. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96243-25: Описание типа
2025-96243-25.pdf
|
Скачать | 378.5 КБ | |
|
96243-25: Методика поверки
МП 002-2025
2025-mp96243-25.pdf
|
Скачать | 997.8 КБ |
Описание типа
Назначение
Термометры стеклянные ТС-7Т (далее термометры) предназначены для измерений температуры жидких, сыпучих, газообразных сред.
Описание
Термометры состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью, вложенной в корпус (основание), на который нанесена шкала. Термометры являются термометрами полного погружения.
Принцип действия термометров основан на тепловом расширении термометрической жидкости и перемещении мениска по капиллярной трубке.
К данному типу термометров относятся шесть исполнений: ТС-7Т-1, ТС-7Т-2, ТС-7Т-3, ТС-7Т-4, ТС-7Т-5 и ТС-7Т-6, отличающиеся метрологическими и техническими характеристиками.
Нанесение знака поверки на термометры не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится на обратную сторону корпуса термометров типографским способом на самоклеящуюся пленку, и имеет цифровое обозначение.
Знак утверждения типа наносится методом ультрафиолетовой печати на лицевую сторону термометра.
Пломбирование термометров не предусмотрено.
Общий вид Термометры стеклянные ТС-7Т приведен на рисунке 1.
ТС-7Т-1
ТС-7Т-2
ТС-7Т-3
ТС-7Т-4

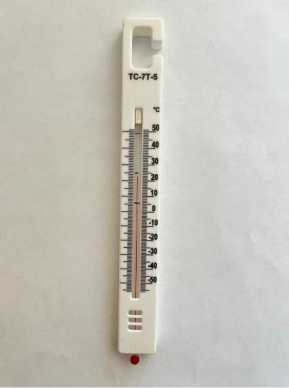

ТС-7Т-5

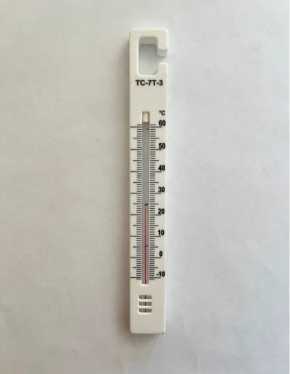

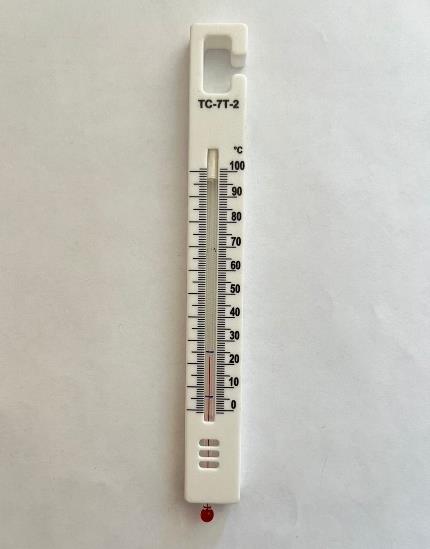

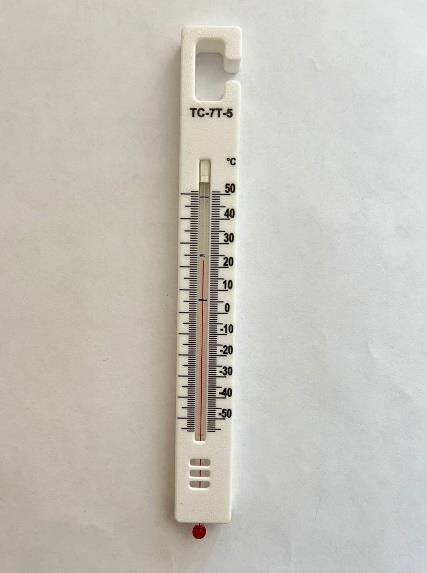

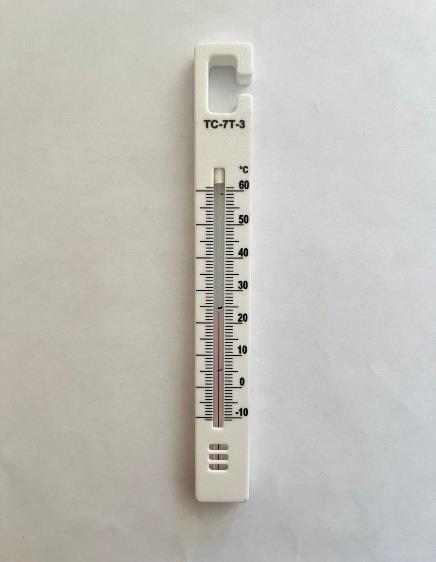

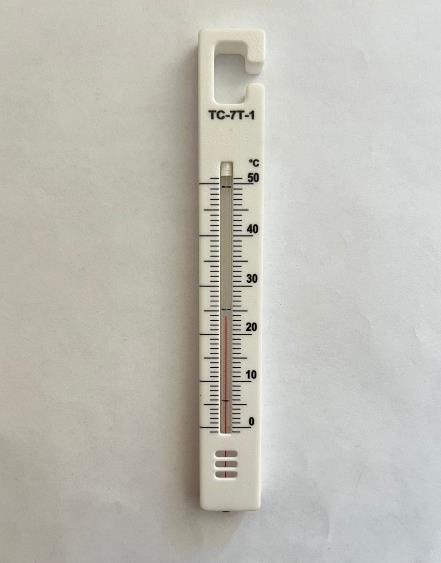

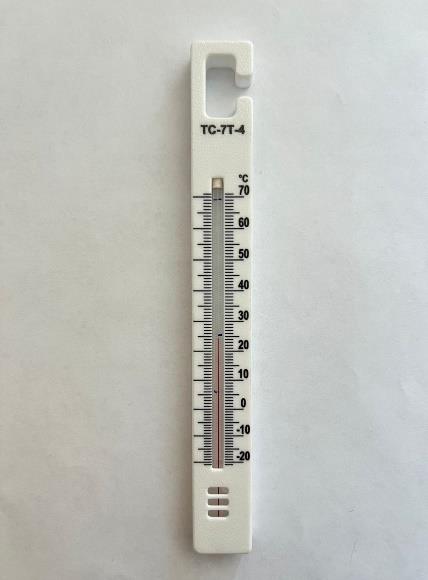

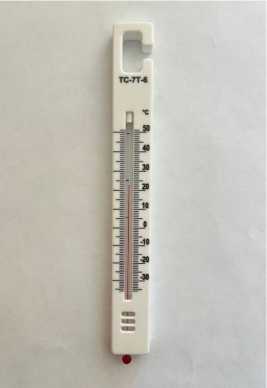

Рисунок 1 - Общий вид термометров ТС-7Т

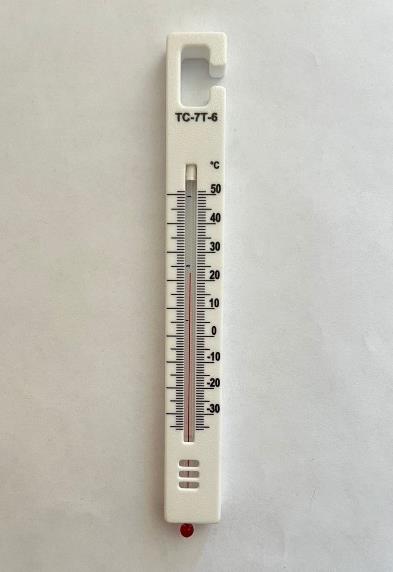

ТС-7Т-6
Заводской номер

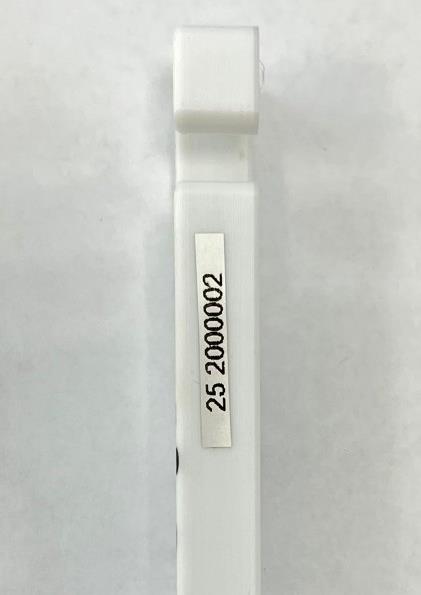

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Место
нанесения знака
утверждения
типа
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C - исполнение ТС-7Т-1 - исполнение ТС-7Т-2 - исполнение ТС-7Т-3 - исполнение ТС-7Т-4 - исполнение ТС-7Т-5 - исполнение ТС-7Т-6 |
от 0 до +50 от 0 до +100 от -10 до +60 от -20 до +70 от -55 до +50 от -35 до +50 |
|
Цена деления шкалы, °C |
1,0 |
|
Пределы абсолютной допускаемой погрешности измерений температуры исполнение ТС-7Т-1, °C |
±1 |
|
Наименование характеристики |
Значение |
|
Пределы абсолютной допускаемой погрешности измерений температуры исполнение ТС-7Т-2, °C |
±1 |
|
Пределы абсолютной допускаемой погрешности измерений температуры исполнение ТС-7Т-3, °C |
±1,5 (от -10 °C до 0 °C включ.) ±1 (св. 0 °C до +60 °C) |
|
Пределы абсолютной допускаемой погрешности измерений температуры исполнение ТС-7Т-4, °C |
±1,5 (от -20 °C до 0 °C включ.) ±1 (св. 0 °C до +70 °C) |
|
Пределы абсолютной допускаемой погрешности измерений температуры исполнение ТС-7Т-5, °C |
±2 (от -55 °C до -38 °C включ.) ±1,5 (св. - 38 °C до 0 °C включ.) ±1 (св. 0 °C до +50 °C) |
|
Пределы абсолютной допускаемой погрешности измерений температуры исполнение ТС-7Т-6, °C |
±1,5 (от -35 °C до 0 °C включ.) ±1 (св. 0 °C до +50 °C) |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||
|
ТС-7Т-1 |
ТС-7Т-2 |
ТС-7Т-3 |
ТС-7Т-4 |
ТС-7Т-5 |
ТС-7Т-6 | |
|
Условия эксплуатации: - температуры |
от 0 до |
от 0 до |
от - 10 до |
от -20 до |
от -55 до |
от -35 до |
|
окружающей среды, °C |
+50 |
+100 |
+60 |
+70 |
+50 |
+50 |
|
Габаритные размеры, мм - длина |
175 ± 10 |
175 ± 10 |
175 ± 10 |
175 ± 10 |
175 ± 10 |
175 ± 10 |
|
- ширина |
20 ± 2 |
20 ± 2 |
20 ± 2 |
20 ± 2 |
20 ± 2 |
20 ± 2 |
|
- высота |
11 ± 3 |
11 ± 3 |
11 ± 3 |
11 ± 3 |
11 ± 3 |
11 ± 3 |
|
Масса, не более, г. |
30 |
30 |
30 |
30 |
30 |
30 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
8 |
|
Средняя наработка на отказ, ч |
76000 |
Знак утверждения типа
наносится на корпус термометров методом гравировки и на паспорт типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр стеклянный |
ТС-7Т-1 ТС-7Т-2 ТС-7Т-3 |
1 шт. |
|
ТС-7Т-4 ТС-7Т-5 ТС-7Т-6 | ||
|
Паспорт |
ТС.025.001.1ПС |
1 экз. |
|
Коробка |
ТС.025.003.1 |
1 шт. |
Сведения о методах измерений
приведены в разделе 6 «Заметки по эксплуатации и хранению» паспорта ТС.025.001.1ПС.
Нормативные документы
Приказ Росстандарта от 19 ноября 2024 г. №2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»
ТУ 26.51.51-002-80126927-2025 Термометры ТС-7Т. Технические условия
