Полуприцеп-цистерна PARCISA
| Номер в ГРСИ РФ: | 96245-25 |
|---|---|
| Производитель / заявитель: | Фирма "PARCISA S.A.", Испания |
|
96245-25: Описание типа
2025-96245-25.pdf
|
Скачать | 253.6 КБ |
Полуприцеп-цистерна PARCISA (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96245-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | PARCISA | ||||||
| Приказы |
№1771 от
26.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c5582a84-2fd2-dc7f-1a14-a0a67328bd1d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
PARCISA S.А, ИСПАНИЯ, Poligono Industrial Miguel Jerez, Avenida Hermanos Parra, Numero 2, Villarobledo Albacete
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96245-25: Описание типа
2025-96245-25.pdf
|
Скачать | 253.6 КБ |
Описание типа
Назначение
Полуприцеп-цистерна PARCISA (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны переменного сечения чемоданообразной формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. Цистерна состоит из пяти герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее -ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на раму шасси в виде буквенноцифрового обозначения ударным методом.
К полуприцепу-цистерне данного типа относится полуприцеп-цистерна PARCISA с заводским номером VS9A36138P1032271.
Общий вид ППЦ и место нанесения заводского номера представлены на рисунке 1.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование полуприцепа-цистерны PARCISA для защиты от несанкционированного доступа не предусмотрено.

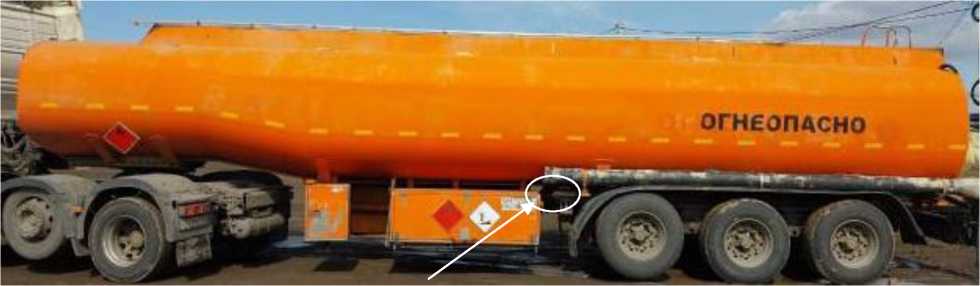

Место нанесения заводского номера
Рисунок 1 - Общий вид полуприцепа-цистерны PARCISA и место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
39500 |
|
Действительная вместимость 1 -й секции, дм3 |
10520 |
|
Действительная вместимость 2-й секции, дм3 |
6230 |
|
Действительная вместимость 3 -й секции, дм3 |
6230 |
|
Действительная вместимость 4-й секции, дм3 |
10380 |
|
Действительная вместимость 5-й секции, дм3 |
6110 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг |
5500 |
|
Длина, мм |
11980 |
|
Высота, мм |
3470 |
|
Ширина, мм |
2500 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
PARCISA |
1 шт. |
|
Запасные части, инструменты и принадлежности |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 2356 от 26.09.2022 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
