Меры градиента магнитной индукции МГМИ-24
| Номер в ГРСИ РФ: | 96251-25 |
|---|---|
| Производитель / заявитель: | ООО "АКА-Скан", г.Москва |
Меры градиента магнитной индукции МГМИ-24 (далее по тексту - меры) предназначены для поверки (калибровки) магнитных градиентометров и дифференциальных магнитометров с датчиками аксиального типа, предназначенных для измерения остаточного магнитного поля.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96251-25 | ||||||
| Действует | по 26.08.2030 | ||||||
| Наименование | Меры градиента магнитной индукции | ||||||
| Модель | МГМИ-24 | ||||||
| Приказы |
№1771 от
26.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 68f157dd-275c-b215-271d-589027f424bd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "АКА-Скан", РОССИЯ, 109004, г. Москва, вн.тер.г. Муниципальный округ Таганский, ул. Александра Солженицына, д. 40, стр. 3, помещ. 1/М
Поверка
| Методика поверки / информация о поверке |
МП 2205-0003-2024 Государственная система обеспечения единства измерений. Меры градиента магнитной индукции МГМИ-24. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96251-25: Описание типа
2025-96251-25.pdf
|
Скачать | 316.1 КБ | |
|
96251-25: Методика поверки
МП 2205-0003-2024
2025-mp96251-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Меры градиента магнитной индукции МГМИ-24 (далее по тексту - меры) предназначены для поверки (калибровки) магнитных градиентометров и дифференциальных магнитометров с датчиками аксиального типа, предназначенных для измерения остаточного магнитного поля.
Меры являются рабочими эталонами 1 -го разряда соответствии в соответствии с ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции» (часть 4).
Описание
Средство измерения представляет собой катушку с медным проводом, в которой, при пропускании по ней электрического тока, создается неоднородное магнитное поле с нормируемым градиентом магнитной индукции.
В состав меры входят: катушка градиента магнитной индукции КГМИ-24 (далее по тексту - катушка) и комплект вспомогательного оборудования, состоящего из вольтметра (в режиме амперметра) универсального цифрового и источника питания постоянного тока.
Вспомогательное оборудование должно быть утвержденного типа и иметь действующую запись в Федеральном информационном фонде по обеспечению единства измерений о положительных результатах поверки.

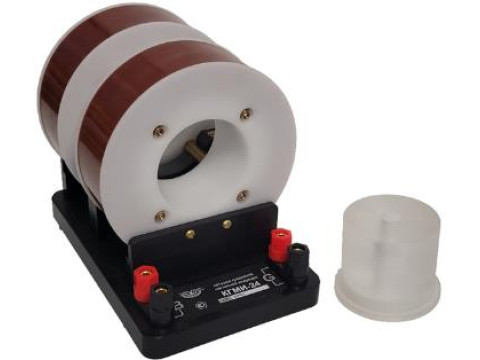

Общий вид меры приведен на рисунке 1.
Катушка представляет собой круглую секционированную катушку с двумя обмотками: основной, обозначенной литерой «G», и дополнительной, обозначенной литерой «В». Обмотка «G» при пропускании тока создает неоднородное магнитное поле с заданной величиной градиента магнитной индукции (ГМИ). Обмотка «В» создает однородное магнитное поле с заданной величиной магнитной индукции (МИ). Катушка установлена на подставке с двумя парами клемм.
Основная обмотка «G» предназначена для калибровки (поверки) магнитных градиентометров и дифференциальных магнитометров аксиального типа, предназначенных для измерения аксиальной компоненты ГМИ (вида dBx/dx, где x - ось датчика). Дифференциальная база b калибруемого пробора, указанная в его технической документации, не должна превышать 20 мм.
Обмотка «G» состоит из двух одинаковых секций, соединенных встречно по магнитному полю. Расстояние между секциями отвечает условию максимальной однородности ГМИ в центре катушки.
Дополнительная обмотка «В» при калибровке градиентометров не используется. Она может быть использована при настройке датчиков ГМИ, например, для контроля небаланса датчика в однородном магнитном поле. Обмотка «В» состоит из двух одинаковых секций, включенных по полю согласно. Расстояние между секциями отвечает условию максимальной однородности МИ в центре обмотки.
а)
GWinSTEK
50 5 59.
б)
в)

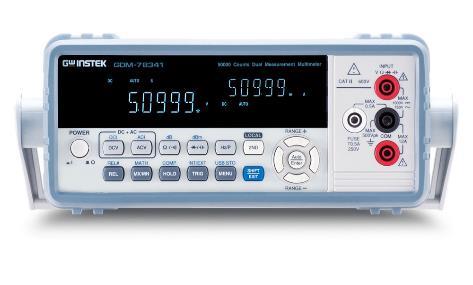

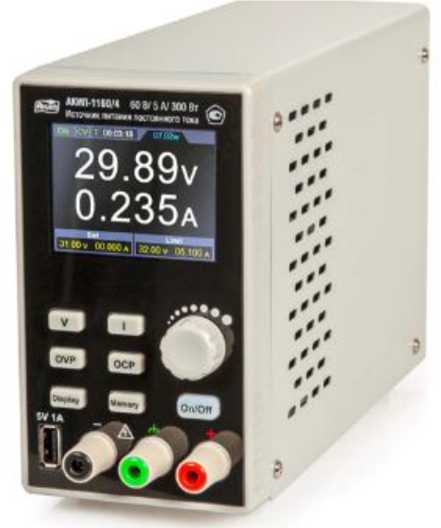

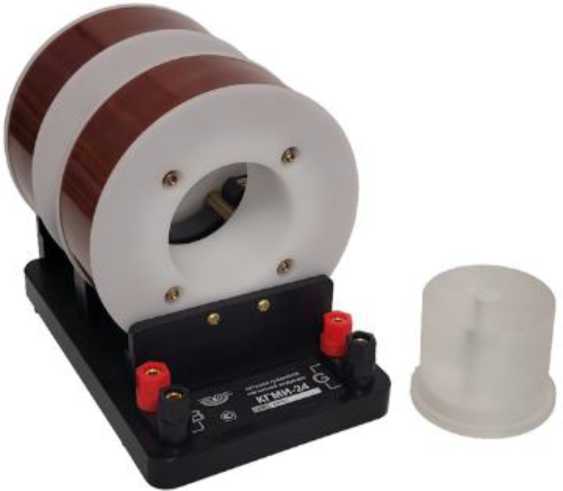

Рисунок 1 - Мера градиента магнитной индукции МГМИ-24 в составе: а) катушка КГМИ-24 со вставкой для преобразователей б) вольтметр универсальный цифровой в) источник питания постоянного тока
Нанесение знака поверки на меру не предусмотрено.
Пломбирование меры не предусмотрено.
Маркировочная табличка крепится на лицевой панели катушки КГМИ-24, на которую наносится логотип предприятия-изготовителя, модель, заводской номер, знак утверждения типа.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода, состоящего из пяти символов арабских цифр.

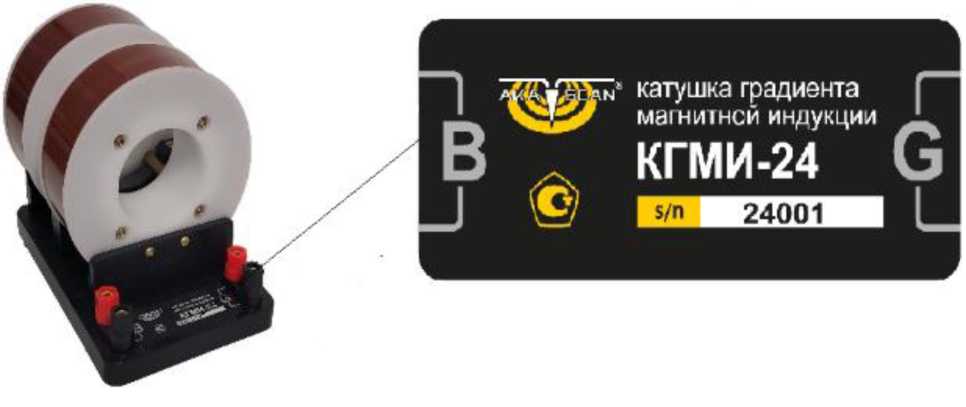

Места нанесения знака утверждения типа и заводского номера меры приведены на рисунке 2.
катушка градиента
IVICJI ■ I VI ■ ■ г I Fir If-lj 1»ЦГ1Г1
КГМИ-24 G
24001
Рисунок 2 -Место нанесения заводского номера и знака утверждения типа
Технические характеристики
Метрологические и технические характеристики мер приведены в таблицах 1-3.
Таблица 1 - Метрологические характеристики_____________________________________
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых значений градиента постоянного магнитного поля, Тл/м |
от 1,5^10-4 до 1,35-10-' |
|
Доверительная граница погрешности воспроизводимых значений градиента постоянного магнитного поля при вероятности Р=0,95, %, не более |
2,0 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициент преобразования по градиенту магнитной индукции Kg катушки КГМИ-24 (отношение градиента магнитной индукции к силе тока в обмотке «G» в центре катушки), Тл-м’^А’1, не менее |
0,08 |
|
Неоднородность коэффициента преобразования Kg на расстоянии ±10 мм от центра по оси катушки КГМИ-24, %, не более |
0,5 |
|
Пределы допускаемой относительной погрешности определения коэффициента преобразования Kg катушки КГМИ-24, % |
± 1,0 |
|
Максимально допустимая сила тока в обмотке «G» катушки КГМИ-24, А, не более |
1,7 |
|
Время непрерывной работы при максимальном токе, мин, не более |
10 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - напряжение питающей сети, В - частота питающего переменного тока, Гц |
от +15 до +25 от 40 до 80 230±10% 50±1 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - катушка КГМИ-24 - вольтметр универсальный цифровой GDM-78341 - источник питания постоянного тока АКИП-1160/1 |
230x170x2100 320x150x360 110x180x270 |
|
Масса, кг, не более: - катушка КГМИ-24 - вольтметр универсальный цифровой GDM-78341 - источник питания постоянного тока АКИП-1160/1 |
5 4,5 2,8 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на маркировочную табличку меры любым технологическим способом.
Комплектность
Состав мер, вспомогательное оборудование и эксплуатационные документы приведены в таблице 4.
Таблица 4 - Комплектность средства измерений
|
№ |
Наименование |
Обозначение |
Количество |
|
1 |
Катушка градиента магнитной индукции КГМИ-24 |
- |
1 |
|
2 |
Вставка для размещения датчиков* |
- |
1 |
|
3 |
Комплект вспомогательного оборудования в составе: - вольтметр универсальный цифровой - источник питания постоянного тока |
-- |
1 1 |
|
4 |
Руководство по эксплуатации |
- |
1 |
|
4 |
Паспорт |
- |
1 |
|
5 |
Методика поверки |
- |
1 |
|
6 |
Упаковка для транспортировки и хранения |
- |
1 |
|
* Поставляется по дополнительному заказу. Количество и типоразмер зависит от типа поверяемых магнитометров и определяется при заказе. | |||
Сведения о методах измерений
приведены в разделе 6 документа «Мера градиента магнитной индукции МГМИ-24. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.030-2013 ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции ТУ 27.11.50-016-84847090-24 Меры градиента магнитной индукции МГМИ-24. Технические условия
