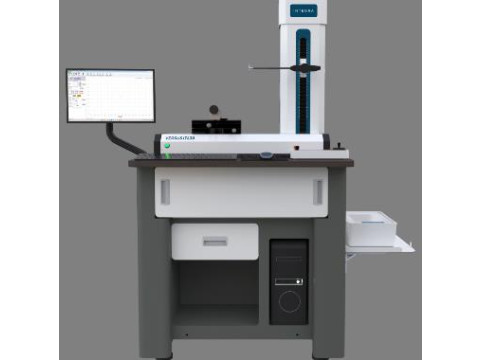

Приборы для измерений параметров контура и шероховатости поверхности Integra Versus ITL

Идентификационные данные (признаки)

Значение

Integra Versus ITL30, Integra Versus ITL30 Plus

Integra Versus ITL30r, Integra Versus ITL30r Plus

Идентификационное наименование ПО

CAS Contour Measure Analysis System

CASR Contour Roughness Measure Analysis System

Номер  версии  (идентификационный

номер) ПО

3.0 и выше

Цифровой    идентификатор    ПО

(контрольная сумма исполняемого кода)

-

Наименование характеристики

Значение

Integra Versus ITL30

Integra Versus ITL30 Plus

Диапазон измерений линейных размеров по оси Z (контур), мм

от 0 до 310 (опционально до 325)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм

±(1,5+2H/100), где Н - измеренное значение по оси Z, мм

±(1+2H/100), где Н - измеренное значение по оси Z, мм

Диапазон измерений линейных размеров по оси X, мм

от 0 до 310 (опционально до 325)

Допускаемое отклонение от прямолинейности перемещений по оси X, мкм, не более*

0,5 (на 100 мм)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм

±(1,5+2L/100), где L - измеренное значение по оси Х, мм

±(1+2L/100), где L - измеренное значение по оси Х, мм

Пределы допускаемой абсолютной погрешности измерений радиусов, мкм**

±(1,2+R/12), где R - измеренное значение радиуса, мм

Пределы допускаемой абсолютной погрешности измерений углов***

±1'

Разрешение по оси Z (контур), мкм

0,02

Разрешение по оси Z (шероховатость), мкм

-

0,02

Разрешение по оси X, мкм

0,05

Измерительное усилие, г

0,7

Наименование характеристики

Значение

Integra Versus ITL30

Integra Versus ITL30 Plus

Примечания:

Для измерений параметров контура используется щуп: угол 17°, радиус 25 мкм

* - отсечка шага 2,5 мм, скорость не более 0,3 мм/с

* * - в диапазоне измерений радиусов от 5 до 15 мм, при дуге окружности не менее 120

* ** - в диапазоне измерений углов от 0° до 360°

Наименование характеристики

Значение

Integra Versus ITL30r

Integra Versus ITL30r Plus

Диапазон измерений линейных размеров по оси Z (контур), мм

от 0 до 310 (опционально до 325)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм

±(1,5+2H/100), где Н - измеренное значение по оси Z, мм

±(1+2H/100), где Н - измеренное значение по оси Z, мм

Диапазон измерений линейных размеров по оси X, мм

от 0 до 310 (опционально до 325)

Допускаемое отклонение от прямолинейности перемещений по оси X, мкм, не более*

0,5 (на 100 мм)

Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси X, мкм

±(1,5+2L/100), где L - измеренное значение по оси Х, мм

±(1+2L/100), где L - измеренное значение по оси Х, мм

Пределы допускаемой абсолютной погрешности измерений радиусов, мкм

±(1,2+R/12), где R - измеренное значение радиуса, мм

Пределы допускаемой абсолютной погрешности измерений углов***

±1'

Диапазон измерений параметра шероховатости Ra, мкм

от 0,03 до 100

Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм**

±(0,02+0,05Ra), где Ra - измеренное значение параметра Ra, мкм

Разрешение по оси Z (контур), мкм

0,02

Разрешение по оси Z (шероховатость), мкм

0,02

Разрешение по оси X, мкм

0,05

Параметры профиля

-

Ra, Ramax, Ramin, Rasd, Rp, Rpmax, Rpmin, Rpsd, Rv, Rvmax, Rvmin, Rvsd, Rz, Rzmax, Rzmin, Rzsd, R3z, Rc, Rcmax, Rcmin, Rcsd, Rt, Rq, Rqmax, Rqmin, Rdsd, Rsk, Rskmax, Rsmin, Rsksd, Rku, Rkumax, Rkumin, Rkusd, Rsm, Rsmmax, Rsmmin, Rsmsd, Rs, R^a,  R^amax,  R^amin,

Наименование характеристики

Значение

Integra Versus ITL30r

Integra Versus ITL30r Plus

R^asd,   RAq,   R^qmax,

R^qmin, R^qsd, Rk, Rpk, Rvk, Mr1, Mr2, R1a, Rlamax, Rlamin, Rlasd, Rlq, Rlqmax, Rlqmin, Rlqsd, R6c, Rpc, Rmr, Wa, Wamax, Wamin, Wasd, Wsa, Wca, Wa08, Wc, Wcmax, Wcmin,  Wcsd,  Wt,  Wz,

Wzmax, Wzmin, Wzsd, Wp, Wpmax, Wpmin, Wpsd, Wv, Wvmax, Wvmin, Wcsd, Wq, Wqmax, Wqmin, Wqsd, Wsm, Wsmmax, Wsmmin, Wsmsd, Wsk,   Wskmax,   Wskmin,

Wsksd,   Wku,   Wkumax,

Wkumin,   Wkusd,   W^q,

W^qmax, W^qmin, W^qsd, W6c, Wmr, Pa, Pt, Pp, Pc, Pv, Pz, Pq, Psm, Psk, Pku, RzJ, Rpq, Rvq, Rmq, P^q, Avh, Hmax, Hmin, Area, P6c, Tilta^ , Ncrx, R, Rx, AR, Nr, Cpm, Sr, Sar, W, Wx, Aw, Wte, Nw, Sw, Saw

Фильтры

-

Гаусс, 2CR75, PC75

Отсечка шага 1c, мм

-

0,008; 0,025; 0,08; 0,25; 0,8;

2,5; 8

Длина оценки, мм

-

/^•n, где n от 2 до 7

Измерительное усилие, г

0,7

Примечания:

Для измерений параметров контура используется щуп: угол 17°, радиус 25 мкм

Для измерений параметров шероховатости используется щуп: угол 90°, радиус 5 мкм

* - отсечка шага 2,5 мм, скорость не более 0,3 мм/с

* * - в диапазоне измерений радиусов от 5 до 15 мм, при дуге окружности не менее 120

* ** - в диапазоне измерений углов от 0° до 360°

Наименование характеристики

Значение

Габаритные размеры, мм, не более

длина

1050

ширина

720

высота

1450

Масса, кг, не более

320

Скорость измерений по оси, мм/с

от 0,1 до 2

Скорость позиционирования, мм/с

от 0,1 до 10

Наименование характеристики

Значение

Условия эксплуатации:

рабочая область значений температуры, °C

относительная влажность воздуха (без конденсата), %, не более

от +18 до + 22

85

Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц

от 220 до 240

50

Потребляемая мощность, Вт, не более

500

Наименование

Обозначение

Количество

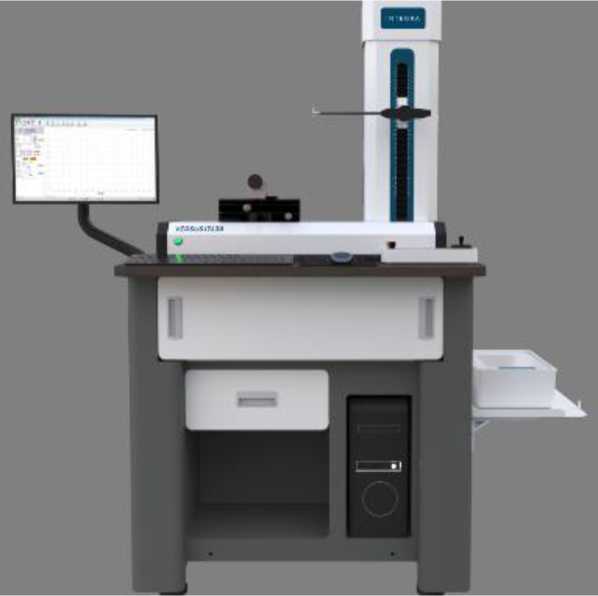

Прибор для измерений параметров контура и шероховатости поверхности

Integra Versus ITL30, Integra Versus ITL30 Plus, Integra Versus ITL30r, Integra Versus ITL30r Plus

1 шт.

Стандартный    щуп    для

измерений контура

-

1 шт.

Стандартный    щуп    для

измерений    шероховатости

(при    наличии    функции

измерения шероховатости)

-

1 шт.

Набор для калибровки щупов

-

1 шт.

Руководство по эксплуатации

26.51.66-001-67492084-2024 РЭ-

1 экз.
