Преобразователи температуры взрывозащищенные EBWTY-PT100
| Номер в ГРСИ РФ: | 96269-25 |
|---|---|
| Производитель / заявитель: | Nanyang Huaye Explosion Protected Instrument Co., Ltd., КИТАЙ |
Преобразователи температуры взрывозащищенные EBWTY-PT100 (далее по тексту -термопреобразователи) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки термометров в различных отраслях промышленности, а также для измерений температуры подшипников, их составных частей, опор и других механизмов электродвигателей.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96269-25 | ||||||||||||
| Действует | по 28.08.2030 | ||||||||||||
| Наименование | Преобразователи температуры взрывозащищенные | ||||||||||||
| Модель | EBWTY-PT100 | ||||||||||||
| Модификации |
EBdWTY-PT100 203 EBWTY-PT100 203 EBWTY-PT100/2 205 |
||||||||||||
| Приказы |
№1832 от
28.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | da9d249c-c005-0db0-8026-152da577d4d8 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Nanyang Huaye Explosion Protected Instrument Co., Ltd., КИТАЙ, Middle Section of No.3 Road, No.2 Industrial Park, High-tech Zone, Nanyang City, Henan Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-775-207-2025 Государственная система обеспечения единства измерений. Преобразователи температуры взрывозащищенные EBWTY-PT100. Методика поверки
(с 28.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96269-25: Описание типа
2025-96269-25.pdf
|
Скачать | 394.3 КБ | |
|
96269-25: Методика поверки
РТ-МП-775-207-2025
2025-mp96269-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Преобразователи температуры взрывозащищенные EBWTY-PT100 (далее по тексту -термопреобразователи) предназначены для измерений температуры жидких и газообразных сред, не агрессивных к материалу защитной оболочки термометров в различных отраслях промышленности, а также для измерений температуры подшипников, их составных частей, опор и других механизмов электродвигателей.
Описание
Принцип действия термопреобразователей основан на зависимости электрического сопротивления первичного чувствительного элемента (далее по тексту - ЧЭ) от измеряемой температуры.
Конструктивно термопреобразователи выполнены в виде несменной измерительной вставки (далее - зонд) прямой или «Г-образной» формы с одним или двумя чувствительными элементами, соединенной с защитной головкой или защитным корпусом с кабельным выводом (или без них), защитной арматурой с различными видами технологических соединений и монтажных элементов. Защитная оболочка измерительной вставки выполнена из нержавеющей стали. Схема соединения внутренних проводников с ЧЭ: 2-х, 3-х и 4-х проводная.
Термопреобразователи могут комплектоваться встроенным в защитную головку или защитный корпус измерительным преобразователем (далее по тексту - ИП) для преобразования выходных сигналов ЧЭ в аналоговый сигнал постоянного тока в диапазоне от 4 до 20 мА.
Термопреобразователи изготавливаются следующих моделей: EBWTY-PT100,
EBdWTY-PT100, EBWTY-PT100/2, EBdWTY-PT100/2, различающихся между собой конструктивным исполнением, количеством ЧЭ, диапазоном измерений и преобразования температуры, классом допуска и типом выходного сигнала.
Схема составления условного обозначения термопреобразователей в зависимости от исполнения приведена в таблице 1.
Фотографии общего вида термопреобразователей с указанием мест нанесения заводского номера приведена на рисунке 1.
Заводской номер термопреобразователей в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на маркировочную табличку методом лазерной гравировки и/или на шильдик (или этикетку), прикрепленных (в зависимости от модели термопреобразователей) или к корпусу, или к кабельному выводу, или к удлинительным проводам термопреобразователей. Конструкция термопреобразователей не предусматривает нанесение знака поверки на средство измерений. Пломбирование термопреобразователей не предусмотрено.
Таблица 1 - Схема составления условного обозначения термопреобразователей
|
Преобразователь температуры взрывозащищенный 1 2— 3 / 4 5 6 7 8 9 10 11 | |
|
Исполнение термопреобразователя | |
|
EBd |
Низкотемпературное |
|
EB |
Стандартное |
|
Тип термопреобразователя | |
|
WTY |
Преобразователь температуры |
|
Тип НСХ ЧЭ | |
|
PT100 |
Pt100 |
|
Количество ЧЭ | |
|
2 |
Два |
|
Обозначение отсутствует |
Один |
|
Тип выходного сигнала | |
|
203 |
Унифицированный электрический сигнал постоянного тока (от 4 до 20 мА) |
|
205 |
Сигнал активного электрического сопротивления от термопреобразователя сопротивления |
|
Класс допуска ЧЭ | |
|
А |
А |
|
В |
В |
|
Исполнение монтажной части термопреобразователей | |
|
L |
угловое |
|
Обозначение отсутствует |
прямое |
|
Конструктивное исполнение измерительного зонда | |
|
1 |
Измерительный зонд размещён в жестком защитном металлическом чехле и имеет жесткое крепление к защитной головке или защитному корпусу |
|
2 |
Удлинительный кабель измерительного зонда размещён в металлорукаве |
|
Тип и наличие защитной головки | |
|
A |
С защитной головкой прямоугольной формы |
|
В |
С защитной головкой круглой формы |
|
С |
Без защитной головки |
|
D |
С защитным корпусом с одним зондом (модель ZD) |
|
E |
С защитным корпусом с двумя зондами (модель ZG) |
|
Диапазон измерений температуры | |
|
(X~Y)°C |
Где: X - нижний предел диапазона измерений температуры; Y - верхний предел диапазона измерений температуры |
|
Длина монтажной части, мм | |
Место нанесения заводского номера

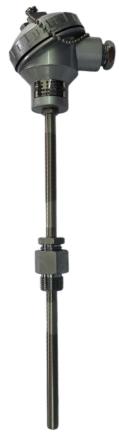

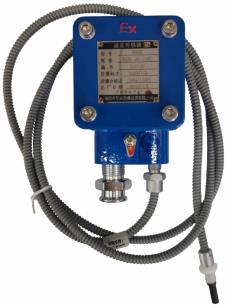

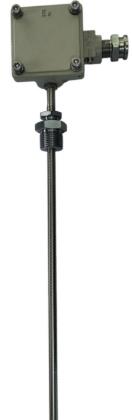

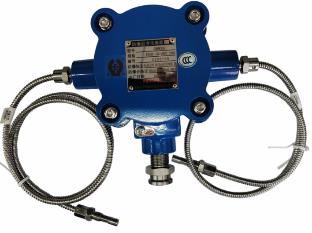

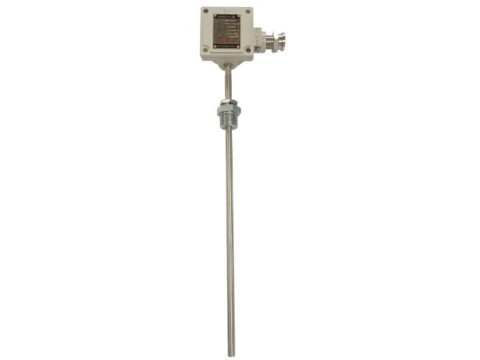

Рисунок 1 - Общий вид термопреобразователей с указанием мест нанесения заводского номера

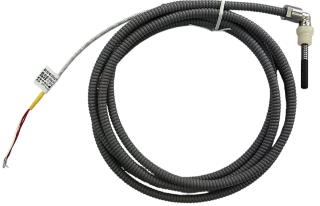

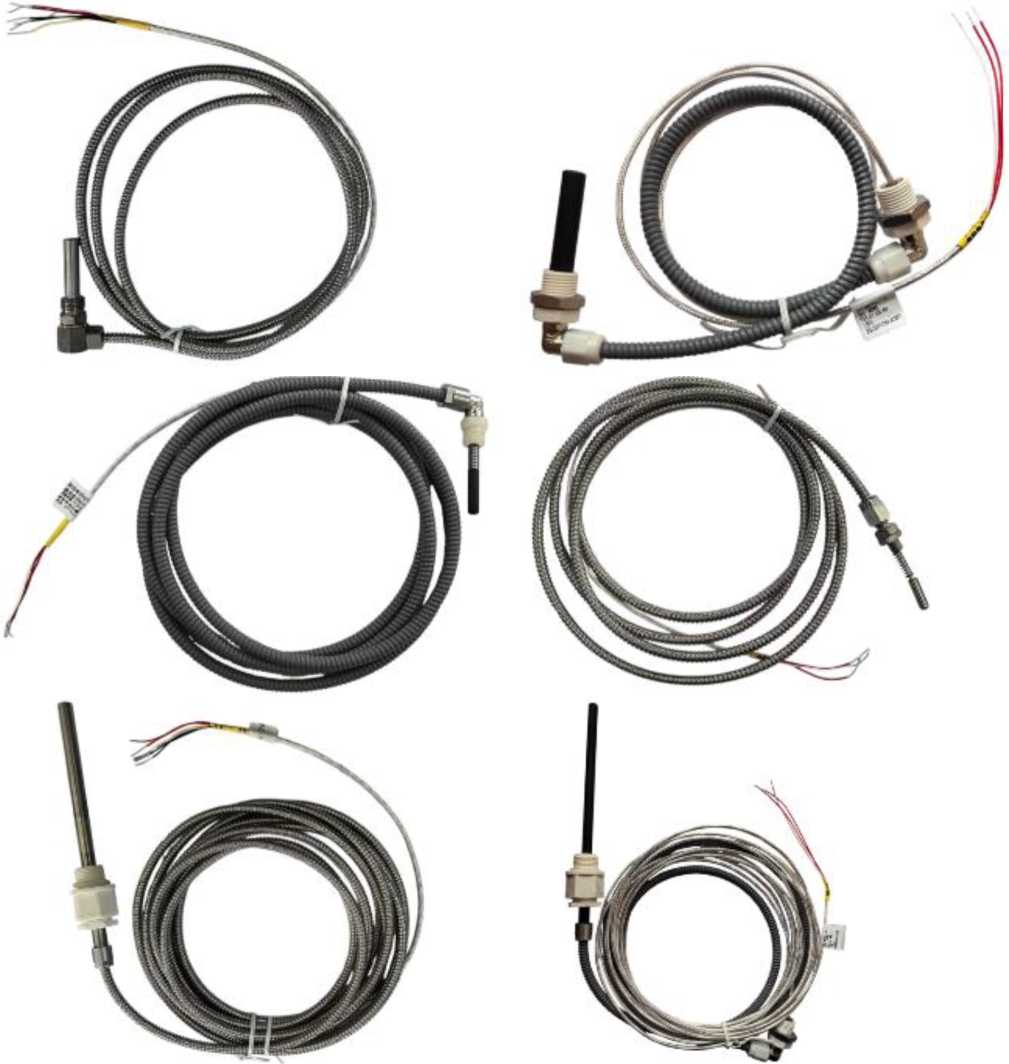

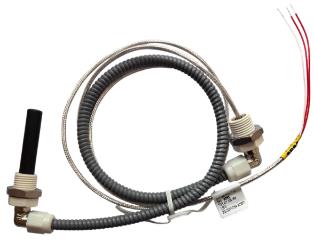

Рисунок 2 - Общий вид термопреобразователей
Технические характеристики
Метрологические и основные технические характеристики термопреобразователей приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры термопреобразователей, °С |
от -20 до +150 от 0 до +150 от 0 до +100 |
|
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Номинальное значение сопротивления термопреобразователей при 0 °С (Ro), Ом |
100 |
|
Класс допуска ЧЭ термопреобразователей по ГОСТ 6651-2009 |
а(2), в |
|
Пределы допускаемого отклонения сопротивления термопреобразователей от НСХ в температурном эквиваленте в зависимости от класса допуска (допуск) по ГОСТ 6651-2009, °С: - класс допуска «А» - класс допуска «В» |
±(0,15 + 0,002-| t1(1)) ±(0,30 + 0,005-| 11) |
|
Диапазон выходного аналогового сигнала (для термопреобразователей с ИП), мА |
от 4 до 20(3) |
|
Пределы допускаемой основной абсолютной погрешности (для термопреобразователей с ИП), °С: - для термопреобразователей класса допуска «А» - для термопреобразователей класса допуска «В» |
±(0,65 + 0,002-| t1) ±(0,80 + 0,005-| 11) |
|
Пределы допускаемой дополнительной абсолютной погрешности (для термопреобразователей с ИП) при изменении температуры от +15 до +25 °С включ. на каждый 1 °С, °С/1 °С |
±0,0025 |
|
Примечания: (1) - Itl - абсолютное значение температуры, °С, без учета знака. (2) - Класс допуска «А» применим только для термопреобразователей с 3-х и 4-х проводной схемой соединения внутренних проводников с ЧЭ. (3) - Поверка термопреобразователей с ИП проводится в настроенном диапазоне измерений, лежащим внутри полного диапазона измерений термопреобразователя, но не менее нормированного минимального значения разности верхнего и нижнего пределов диапазона измерений ИП (100 °С). | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр измерительной вставки (зонда),мм |
от 6 до 20 |
|
Длина измерительной вставки (зонда), мм |
от 35 до 1000 |
|
Длина монтажной части вставки (зонда), мм |
от 35 до 1000 |
|
Сопротивление электрической изоляции термопреобразователей при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 % (при 100 В постоянного тока), МОм, не менее |
100 |
|
Масса, кг, не более |
3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока термопреобразователей с ИП, В |
от 12 до 28 (24)(1) |
|
Маркировка взрывозащиты |
1Ex db ПВ T6 Gb 1Ex db IIC T6 Gb Ex tb IIIC T8O°C Db |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 |
|
Нормальные условия эксплуатации (для термопреобразователей с ИП), °С |
от +15 до +25 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - стандартное исполнение - низкотемпературное исполнение - относительная влажность воздуха, %, не более |
от -20 до +45 от -55 до +45 95 (без конденсации) |
|
Примечание: (1) - номинальное значение. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
Знак утверждения типа
наносится на титульный лист паспорта на термопреобразователи типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователи температуры взрывозащищенные |
EBWTY-PT100 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Техническое описание изделия» паспорта.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия «Nanyang Huaye Explosion Protected Instrument Co., Ltd.», Китай.
