Сканеры лазерные мобильные OmniSLAM

Назначение

Сканеры лазерные мобильные OmniSLAM (далее - сканеры), предназначены для измерений геометрических размеров инженерных объектов и сооружений по полученному в процессе сканирования массиву точек.

Описание

Принцип работы сканеров заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде массива точек.

Конструктивно сканеры представляют собой модульную сканирующую систему, состоящую из блока управления и сканера, установленного на пластиковой опоре, вмещающего импульсный лазерный дальномер, электрические приводы и датчики углов поворота.

Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.

Управление сканером осуществляется при помощи кнопок, находящихся на корпусе прибора, с помощью контроллера, подключение производиться по радиоканалу сети Wi-Fi. Запись данных производится во внутреннюю память сканера.

К средствам измерений данного типа относятся сканеры лазерные мобильные OmniSLAM модификация R8+ 120, D8 120, T8 120, RM 120, RM+ 120, R8+ 300, D8 300, T8 300, RM 300, RM+ 300, отличающиеся между собой диапазоном измерений расстояний, пределами допускаемой абсолютной погрешности измерений углов, скоростью сканирования и числом точек на 1 м2

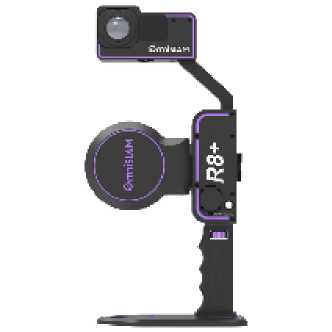

Общий вид сканеров приведен на рисунке 1.

Заводской номер сканеров и имеет формат двенадцатизначного буквенно-цифрового номера:

- модификация R8+ 120 - R832PF YYYYYY,

- модификация R8+ 300 - R8MXPF YYYYYY,

- модификация D8 120 - D8320F YYYYYY,

- модификация D8 300 - D8MX0F YYYYYY,

- модификация T8 120 - T8320F YYYYYY,

- модификация T8 300 - T8MX0F YYYYYY,

- модификация RM 120 - RM320F YYYYYY,

- модификация RM 300 - RMMX0F YYYYYY,

- модификация RM+ 120 - RM32PF YYYYYY,

- модификация RM+ 300 - RMMXPF YYYYYY,

где «YYYYYY» - обозначение из арабских цифр.

Заводской номер сканеров наносится с помощью самоклеящейся пленки на заднюю панель сканера и обеспечивает возможность прочтения и сохранности номера в процессе эксплуатации средства измерений Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

Нанесение знака поверки на средство измерений не предусмотрено.

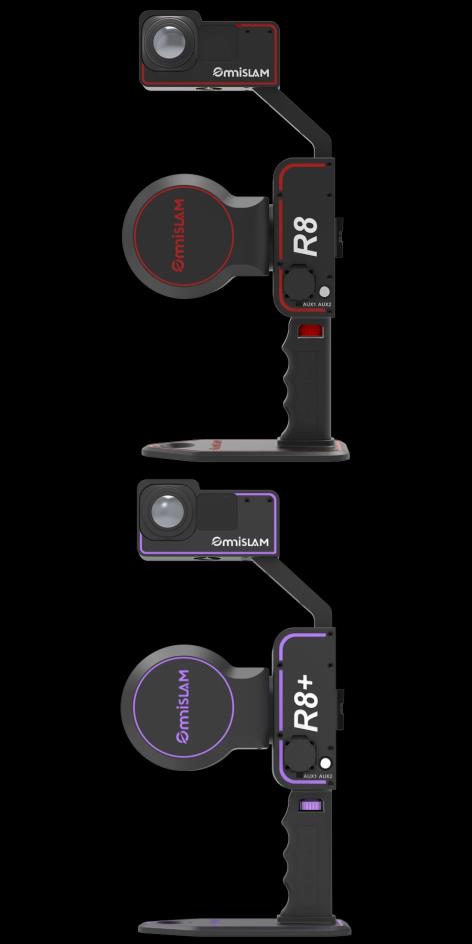

а) модификации

R8+ 120, R8+ 300

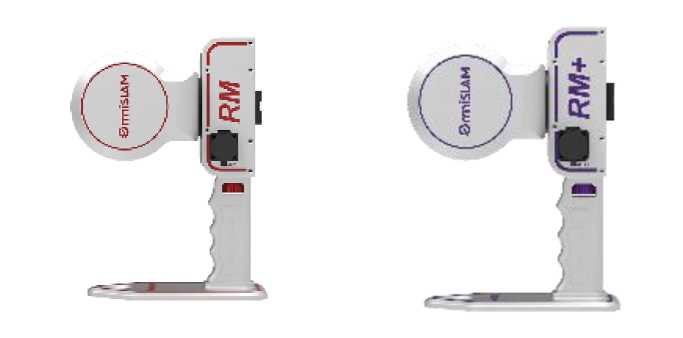

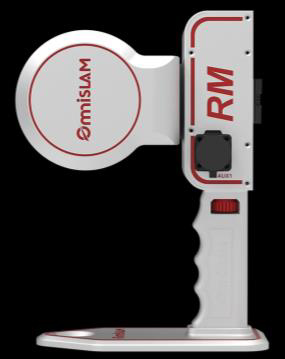

б) модификации RM 120, RM 300

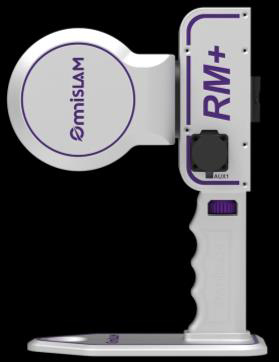

в) модификации RM+ 120, RM+ 300

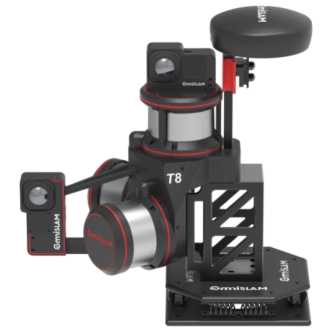

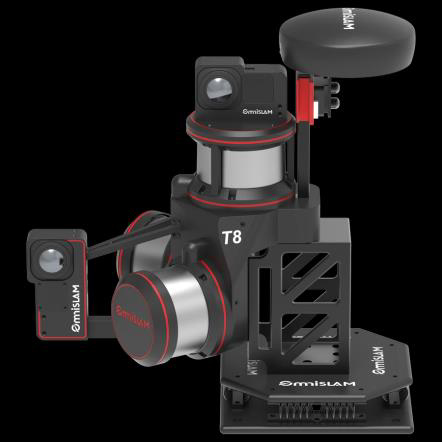

д) модификации T8 120, T8 300

Рисунок 1 - Общий вид сканеров лазерных мобильных OmniSLAM

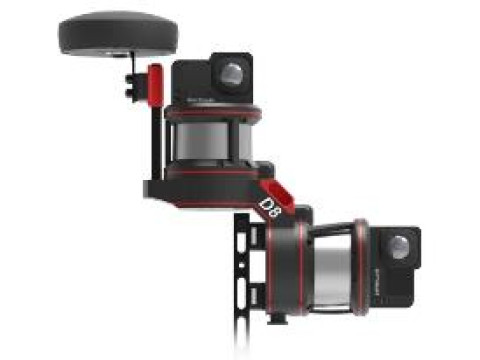

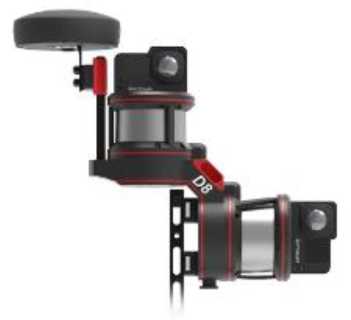

г) модификации D8 120, D8 300

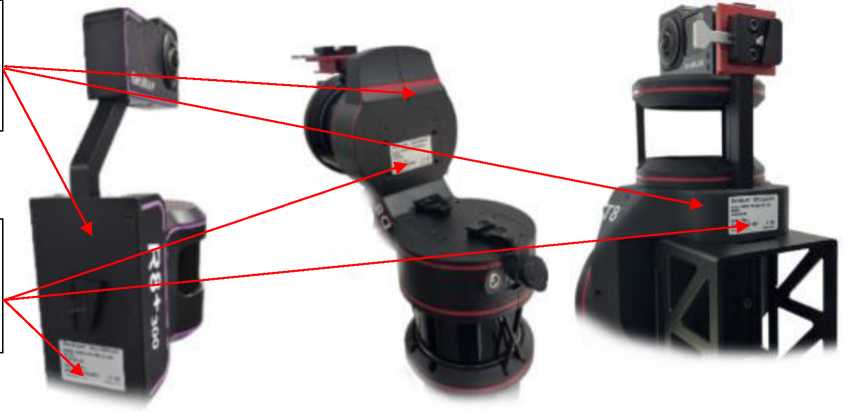

Место нанесения знака утверждения типа

Место нанесения заводского номера

а) модификации R8+ 120, R8+ 300, RM 120, RM 300, RM+ 120, RM+ 300

г) модификации D8 120, D8 300

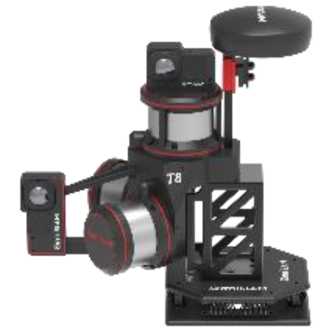

д) модификации T8 120, T8 300

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа

В процессе эксплуатации сканеры не предусматривают внешних механических или электронных регулировок. Пломбирование крепёжных винтов корпуса сканеров не предусмотрено. Ограничение несанкционированного доступа к узлам сканеров обеспечено конструкцией корпуса, к узлам блока управления - конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.

Программное обеспечение

Программное обеспечение (ПО) сканеров состоит из внутреннего и внешнего. Метрологически значимая часть содержится во внутреннем ПО (микропрограммное обеспечение, далее - МПО), размещаемом в энергонезависимой части памяти сканеров, запись которой осуществляется в процессе их производства. Внесение изменений в МПО при эксплуатации сканера функционально невозможно.

В комплектность сканеров включено внешнее ПО Capturer устанавливаемое на смартфон под управлением операционной системы Android (версия не ниже 12) и предназначенное для управления процессом сбора измерительной информации и ПО OmniSlam Mapper, устанавливаемое на персональный компьютер под управлением операционной системы Windows (версия не ниже 7) и предназначенное для обработки и хранения результатов измерений. ПО «GreenValley». ПО Capturer и ПО OmniSLAM Mapper не содержит метрологически значимой части.

Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

Уровень защиты ПО «Средний» в соответствии с Р 50.2.077-2014.

Конструкция сканеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные программного обеспечения приведены в таблице 1.

аблица 1 - Идентификационные данные ПО

Технические характеристики

аблица 2 - Метрологические характеристики

аблица 3 - Технические характеристики

Продолжение таблицы 3

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканера.

Комплектность

аблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в главах «Использование Wi-Fi» и «Использование ПО Capturer» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 07 июня 2024 года № 1374 «Об утверждении Государственной поверочной схемы

для координатно-временных средств измерений»

Локальная поверочная схема для сканеров лазерных мобильных OmniSLAM, утвержденная начальником ФГБУ «ГНМЦ» Минобороны России 19 февраля 2025 г.

Стандарт предприятия. «Сканеры лазерные мобильные OmniSLAM»
