Генераторы сигналов специальной формы АКИП-3432

Номер в ГРСИ РФ: 96279-25
Производитель / заявитель: Фирма "UNI TREND TECHNOLOGY (CHINA) CO., LTD", Китай
Скачать
96279-25: Описание типа
2025-96279-25.pdf
Скачать 342.8 КБ
96279-25: Методика поверки МП-ПР-23-2025
2025-mp96279-25.pdf
Скачать 2.5 MБ
Нет данных о поставщике
Поверка
Генераторы сигналов специальной формы АКИП-3432 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Генераторы сигналов специальной формы АКИП-3432 (далее - генераторы) предназначены для генерации по двум независимым каналам периодических смодулированных сигналов различных форм, сигналов с различными видами аналоговой и цифровой модуляции и сигналов произвольной формы.

Информация по Госреестру

Основные данные
Номер по Госреестру 96279-25
Действует по 29.08.2030
Наименование Генераторы сигналов специальной формы
Модель АКИП-3432
Модификации АКИП-3432/1
АКИП-3432/2
АКИП-3432/3
Приказы
1852 от 29.08.2025 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 095a237b-4650-c333-af1c-33d32c46afbf
Испытания
Дата Модель Заводской номер
09.06.2025 АКИП-3432/3 3432325010002
09.06.2025 АКИП-3432/3 3432325010001
Производитель / Заявитель

UNI-TREND TECHNOLOGY (CHINA) CO., LTD, КИТАЙ, No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province 523808

Поверка

Методика поверки / информация о поверке
МП-ПР-23-2025 Государственная система обеспечения единства измерений. Генераторы сигналов специальной формы АКИП-3432. Методика поверки (с 29.08.2025)
Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Актуальность информации 04.01.2026
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Генераторы сигналов специальной формы АКИП-3432 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

96279-25: Описание типа
2025-96279-25.pdf
Скачать 342.8 КБ
96279-25: Методика поверки МП-ПР-23-2025
2025-mp96279-25.pdf
Скачать 2.5 MБ

Описание типа

Назначение

Генераторы сигналов специальной формы АКИП-3432 (далее - генераторы) предназначены для генерации по двум независимым каналам периодических немодулированных сигналов различных форм, сигналов с различными видами аналоговой и цифровой модуляции и сигналов произвольной формы.

Описание

Принцип действия генераторов основан на комбинировании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы (Arb). Это позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.

На передней панели генераторов находится цветной сенсорный жидкокристаллический дисплей, на котором отображается форма генерируемого сигнала и его параметры. Управление режимами работы, выбор регулируемых параметров, включение и отключение выходов генераторов осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется три группы органов управления: кнопки направлений (со стрелками), вращающийся регулятор параметров и цифровая клавиатура. В нижней части панели расположены выходные разъемы двух основных каналов и выход сигнала синхронизации. Выходные каналы полностью независимы и позволяют производить отдельную настройку частотных и амплитудных параметров по каждому из каналов.

На задней панели генераторов располагаются: разъем для подключения кабеля питания, интерфейсы USB и LAN для связи с персональным компьютером, входной и выходной разъемы опорной частоты 10 МГц, входной и выходной разъем сигналов запуска и частотомера, вход внешнего сигнала модуляции.

Генераторы имеют возможность установки опции усилителя мощности.

Генераторы оснащены встроенным частотомером до 200 МГц.

Генераторы выпускаются в трех модификациях: АКИП-3432/1, АКИП-3432/2,

АКИП-3432/3, которые отличаются верхней границей диапазона частот.

Корпус генератора позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.

Серийный номер, идентифицирующий каждый экземпляр генераторов, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр или в виде цифрового обозначения, состоящего только из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.

Общий вид генераторов, места нанесения знака утверждения типа, знака поверки и схема пломбировки от несанкционированного доступа представлены на рисунках 1 - 2.

Цвет корпуса генераторов может отличаться от представленных на рисунках.

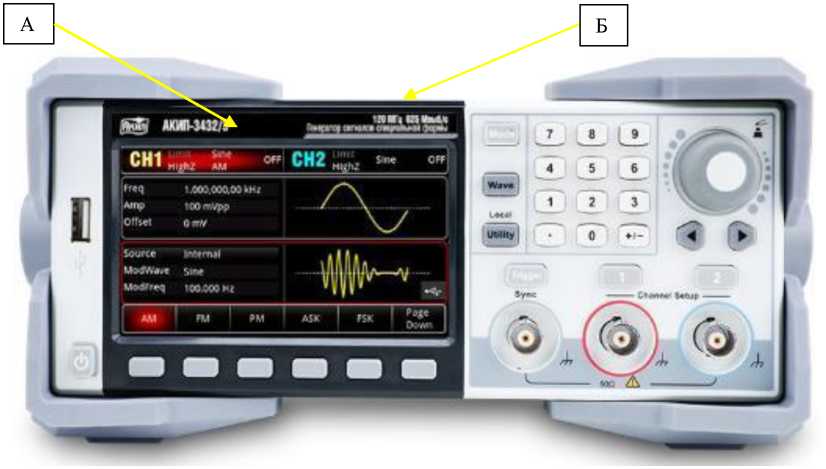

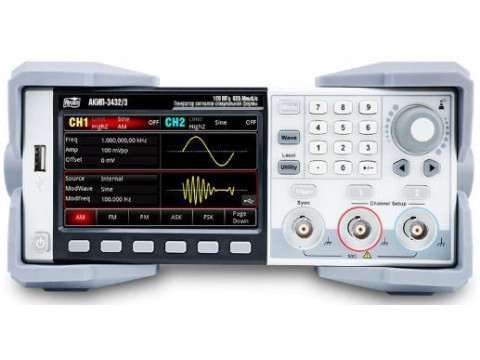

Рисунок 1 - Внешний вид генераторов с местами нанесения знака утверждения типа (А), знака поверки (Б) и пломбировки от несанкционированного доступа (В)

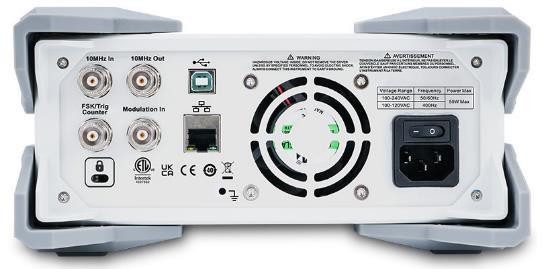

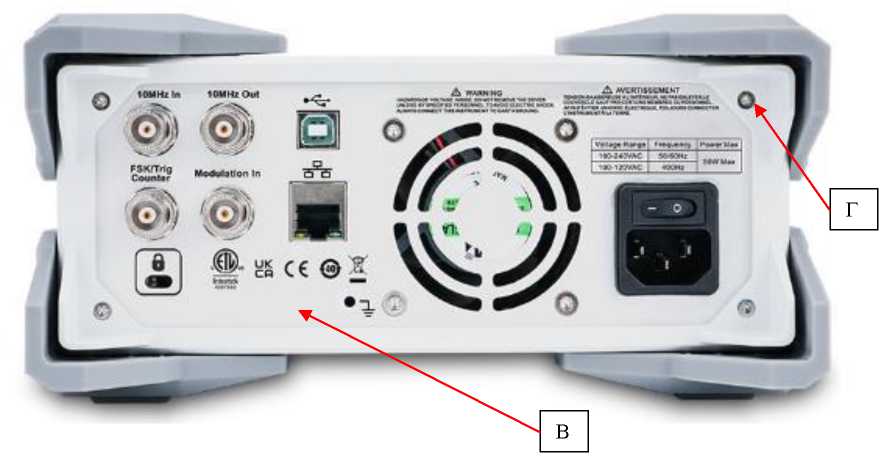

Рисунок 2 - Вид задней панели генераторов с местом нанесения серийного номера (В) и схема пломбировки от несанкционированного доступа (Г)

Программное обеспечение

Программное обеспечение (ПО) генераторов установлено на внутренний контроллер и служит для управления режимами работы, выбора встроенных основных и дополнительных функций.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО)

не ниже 1.01.0001

Примечание - номер версии ПО определяется по первым трем цифрам, разделенными точкой, допускаются любые дополнительные буквенно-цифровые обозначения.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Модификация

АКИП-3432/1

АКИП-3432/2

АКИП-3432/3

1

2

3

4

Диапазон частот для основных форм сигнала, Гц:

- синусоидальный

- прямоугольный

- импульсный

- треугольный (пилообразный)

- произвольный

от 1М0-6 до 6-107 от 1М0-6 до 3-107 от 1М0-6 до 3-107 от 1М0-6 до 3-106 от 1М0-6 до 3-107

от 1М0-6 до 8-107 от 1М0-6 до 4-107 от 1М0-6 до 4-107 от 1М0-6 до 4-106 от 1М0-6 до 4-107

от 1М0-6 до 12-107 от 1М0-6 до 5-107 от 1М0-6 до 5-107 от 1М0-6 до 5-106 от 1М0-6 до 5-107

Пределы допускаемой относительной погрешности установки частоты, Гц

±540-5

Диапазон установки уровня выходного напряжения на нагрузке 50 Ом (уровень постоянного смещения 0 В),  Вп-п,  в

диапазонах частот сигнала: от 1 мкГц до 20 МГц включ.

св. 20 до 60 МГц включ.

св. 60 до 120 МГц включ.

от 1М0-3 до 10 от 1М0-3 до 5 от 1М0-3 до 2

Разрешающая способность при установке частоты сигнала, мкГц

1

Диапазон установки уровня постоянного смещения   с   учетом   переменной

составляющей, В на нагрузке 50 Ом на высокоомном выходе

±5 ±10

Пределы допускаемой абсолютной погрешности установки уровня выходного напряжения синусоидального сигнала (частота 1 кГц, установленный уровень напряжения (размах) более 10 мВп-п, уровень постоянного смещения 0 В), Вп-п

±(0,01-U+1-10-3)

Продолжение таблицы 2

1

2

3

4

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, В

±(0,01-|Udc|+1 •10-3)

Характеристики синусоидальной формы сигнала

Неравномерность АЧХ синусоидального сигнала (относительно 1 кГц, при уровне мощности на выходе 0 дБм), дБ, в диапазонах частот:

до 60 МГц включ.

св. 60 до 80 МГц включ.

св. 80 до 120 МГц включ.

±0,2

±0,4

±0,6

Уровень гармоник в выходном сигнале, дБн, не более, в диапазонах частот: до 1 МГц включ.

св. 1 до 10 МГц включ.

св. 10 до 40 МГц включ.

св. 40 до 80 МГц включ.

св. 80 до 120 МГц включ.

-70

-65

-60

-55

-50

Суммарные гармонические искажения в диапазоне частот до 20 кГц, уровень сигнала 1 Вп-п, %, не более

0,07

Характеристики прямоугольной формы сигнала

Максимальное значение скважности1), %

99,999

Выброс на вершине и паузе импульса (100 кГц, уровень сигнала 1 Вп-п, нагрузка 50 Ом), %, не более

2

Симметричность (коэффициент заполнения 50%), нс

±(0,01-T+4)

Характеристики импульсной формы сигнала

Минимальная длительность импульса, нс

8

Длительность фронта и среза импульса (уровень сигнала 1 Вп-п, нагрузка 50 Ом), нс, не более

7

6

5

Выброс на вершине и паузе импульса (уровень сигнала 1 Вп-п), %, не более

2

Диапазон установки длительности фронта и среза, с

от 15М0-9 до 10

Характеристики пилообразной формы сигнала

Диапазон регулировки симметрии, %

от 0 до 100

Нелинейность (1 кГц, 1 Вп-п, симметрия 100 %), %, не более

1

Характеристики произвольной формы сигнала

Вертикальное разрешение, бит

16

Частота дискретизации, Мвыб/с

625

Объем энергонезависимой памяти, ячеек

200

Примечания

1) зависит от текущего значения частоты сигнала;

Вп-п — установленное значение уровня выходного напряжения, В, размах;

U - установленное значение уровня выходного напряжения синусоидальной формы сигнала, В;

Udc - установленное значение напряжения постоянного смещения, В;

дБн - уровень мощности в дБ относительно уровня несущей;

T - период сигнала, нс.

Таблица 3 - Основные характеристики модуляции

Характеристика

Значение

Амплитудная модуляция (AM), частотная модуляция (ЧМ), фазовая модуляция (ФМ)

Форма несущей

Синусоидальная, прямоугольная, треугольная (пилообразная), произвольная

Источник модуляции

Внутренний, внешний

Форма модулирующего колебания

Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная

Диапазон глубины АМ, %

от 0 до 120

Диапазон частот модулирующего сигнала, Гц

от 2Ч0-3 до 1-106

Диапазон девиации частоты (ЧМ), Гц

АКИП-3432/1

АКИП-3432/2

АКИП-3432/3

от 0 до 3-107 от 0 до 4-107 от 0 до 6-107

Диапазон девиации фазы (ФМ), °

от 0 до 360

Широтно-импульсная модуляция (ШИМ)

Форма несущей

Импульс

Источник модуляции

Внутренний, внешний

Форма модулирующего колебания

Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная

Диапазон частот модулирующего сигнала, Гц

от 2Ч0-3 до 1-106

Диапазон глубины модуляции, %

от 0 до 49,99

Амплитудная манипуляция (АМн), частотная манипуляция (ЧМн), фазовая манипуляция (ФМн)

Форма несущей

Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная

Источник модуляции

Внутренний, внешний

Форма модулирующего колебания

Прямоугольная (коэффициент заполнения 50%)

Частота модуляции, Гц

от 2Ч0-3 до 1-105

Качание по частоте (ГКЧ)

Форма несущей

Синусоидальная, прямоугольная, треугольная (пилообразная), шумовая, произвольная

Источник модуляции

Внутренний

Диапазон установки времени качания, с

от К10-3 до 500

Закон качания

Линейный, логарифмический, ступенчатый

Пакетный режим

Форма сигнала

Синусоидальная, прямоугольная, треугольная (пилообразная), импульсная, шумовая, произвольная

Источник модуляции

Внутренний, внешний

Режим запуска

N-цикл, бесконечный, стробированный

Период повторения, с

от 1-10-6 до 500

Число импульсов в пакете, импульсов

от 1 до 50000

Полярность

Положительная, отрицательная (уровень TTL)

Начальная/конечная фаза, °

от -360 до +360

Таблица 4 - Технические характеристики

Наименование характеристики

Значение

Число основных каналов

2

Габаритные размеры (ширинахвысотахглубина), мм

215x103x316

Масса, кг, не более

2,5

Напряжение питающей сети, В для номинального значения частоты питания: - 50 или 60 Гц - 400 Гц

от 100 до 240

от 100 до 120

Потребляемая мощность, В^А, не более

50

Рабочие условия применения:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от +10 до +40

90

Таблица 5 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

5

Средняя наработка на отказ, ч

10000

Знак утверждения типа

наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность

Наименование

Обозначение

Количество, шт

Генераторы сигналов специальной формы

АКИП-34321)

1

Сетевой кабель питания

-

1

Кабель BNC

-

1

Руководство по эксплуатации

-

1

1) В зависимости от заказа

Сведения о методах измерений

приведены в разделе «Настройка выходных сигналов стандартной формы» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»

Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной

поверочной схемы для средств измерений времени и частоты»

Стандарт предприятия «Генераторы сигналов специальной формы АКИП-3432»
