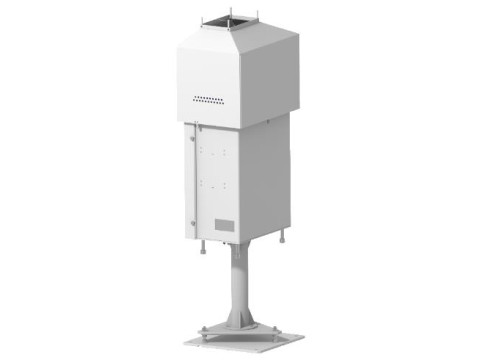

Измерители облачности СД-02-2006
| Номер в ГРСИ РФ: | 96282-25 |
|---|---|
| Производитель / заявитель: | ОАО "Пеленг", Беларусь, г.Минск |
Измерители облачности СД-02-2006 (измерители) предназначены для автоматических измерений высоты нижней границы облаков (ВНГО).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96282-25 | ||||||
| Действует | по 29.08.2030 | ||||||
| Наименование | Измерители облачности | ||||||
| Модель | СД-02-2006 | ||||||
| Приказы |
№1852 от
29.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 66a48620-13ef-d071-6d14-bc2f6943fc26 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ОАО «ПЕЛЕНГ», БЕЛАРУСЬ, 220114, Республика Беларусь, г. Минск, ул. Макаенка, 25
Поверка
| Методика поверки / информация о поверке |
МП 254-0255-2025 Государственная система обеспечения единства измерений. Измерители облачности СД-02-2006. Методика поверки
(с 29.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96282-25: Описание типа
2025-96282-25.pdf
|
Скачать | 449 КБ | |
|
96282-25: Методика поверки
МП 254-0255-2025
2025-mp96282-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Измерители облачности СД-02-2006 (измерители) предназначены для автоматических измерений высоты нижней границы облаков (ВНГО).
Описание
Принцип действия основан на измерении времени прохождения импульсом оптического излучения расстояния до нижней границы облака и обратно, с последующим вычислением высоты облаков.
Измерители состоят из кожуха в сборе, блока измерительного (БИ), основания и колонки. БИ состоит из оптической системы с передающим и принимающим каналами, платы управления с микропроцессором. В конструкции кожуха в сборе предусмотрена защита от птиц.
Излучаемый свет на своем пути отражается от различных сред, рассеивается и поглощается атмосферными частицами, образуя профиль отраженного сигнала (эхо-сигнал). Полученный эхо-сигнал, по алгоритмам ОАО «ПЕЛЕНГ», обрабатывается встроенным программным обеспечением, установленным в микропроцессоре на плате управления в БИ, и передается на внешние принимающие устройства по выходным интерфейсам RS-485 и/или V.23. При этом выделяется до трех слоев облачности (при их наличии) и определяется их нижняя граница. Если нижняя граница облачности размыта, то измеряется вертикальная видимость.
Измерители имеют функцию автоматического определения количества облачности. Количество облаков определяется в октантах и баллах по шкале ВМО независимо от времени суток.
Измерители работают непрерывно (круглосуточно) как в автономном режиме, так и в составе информационно-измерительных систем. Сообщения о проведенных измерениях передаются автоматически или по запросу.
Нанесение знака поверки на измерители не предусмотрено. Заводской номер, состоящий из 9 арабских цифр, наносится на бирку корпуса измерителей.
Пломбировка не предусмотрена, для защиты измерителей от несанкционированного доступа применяются замки.
Общий вид измерителей с указанием составных частей представлен на рисунке 1. Место расположения замков и место нанесения заводского номера на корпус измерителей представлены на рисунке 1. Общий вид бирки измерителей представлен на рисунке 2.

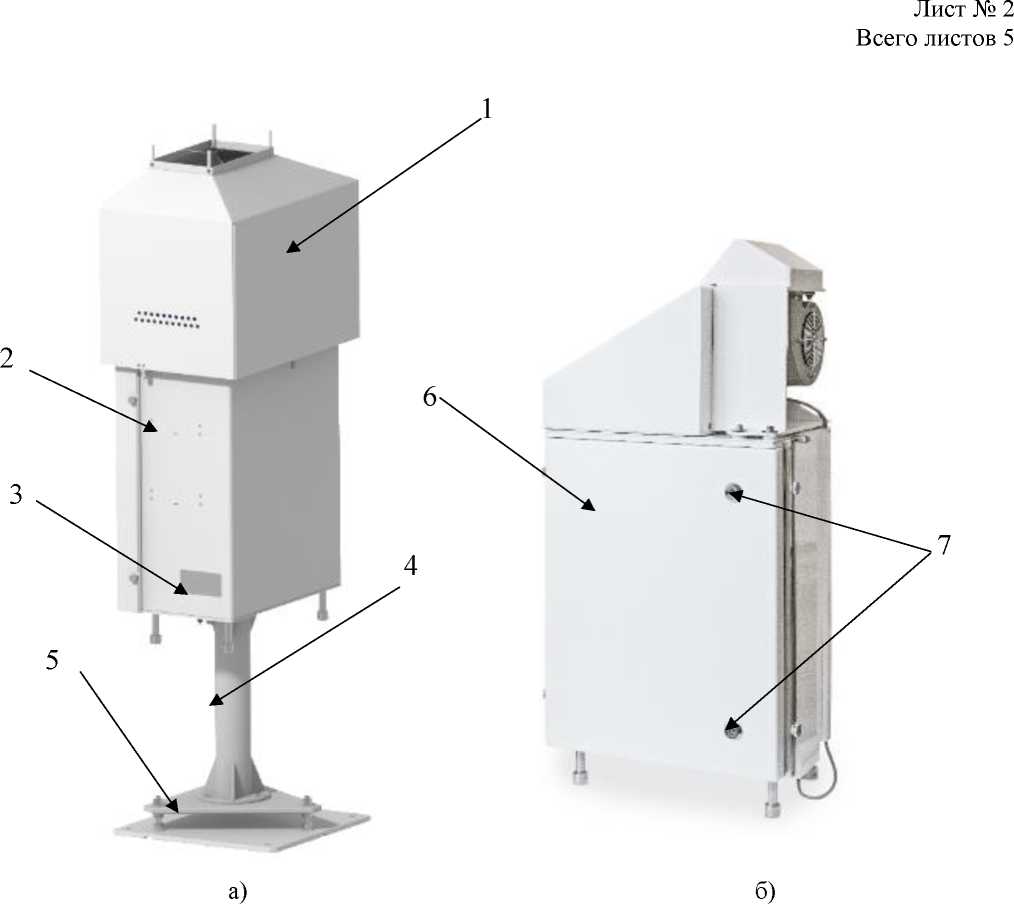

а) с кожухом; б) без кожуха, стойки и основания
1 - кожух в сборе; 2 - БИ;
3 - место нанесения заводского номера;
4 - колонка; 5 - основание; 6 - дверь корпуса; 7 - замки на двери корпуса
Рисунок 1 - Общий вид измерителей облачности СД-02-2006 с указанием составных частей, а также с указанием места нанесения заводского номера и места расположения замков

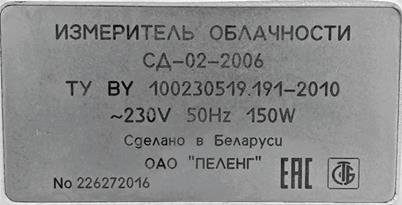

Рисунок 2 - Бирка измерителей облачности СД-02-2006
Программное обеспечение
Измерители имеют автономное и встроенное программное обеспечение (ПО).
Автономное ПО предназначено для обработки профиля обратного рассеяния, выдачи информации в линию связи, а также для отображения и хранения результатов измерений на ПК. Уровень защиты автономного программного обеспечения «средний» в соответствии с Рекомендацией 50.2.077-2014.
Встроенное ПО предназначено для обеспечения управления и проведения измерений, а также формирует сообщения в коде ASCII. Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Рекомендацией 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Встроенное ПО |
Автономное ПО |
|
SD-02 |
«INGO» (1530.100230519.6272-01) | |
|
Номер версии (идентификационный номер) ПО |
3хх* |
1.1.х.х* |
* Обозначение «х» не относится к метрологически значимой части ПО
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений ВНГО, м |
от 10 до 8000 |
|
Пределы допускаемой погрешности измерений ВНГО: -абсолютной, м, в диапазоне измерений от 10 до 100 м включ.; -относительной, %, в диапазоне измерений св. 100 до 8000 м |
±5 ±2 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Длительность одного цикла измерений, с, не более |
15 |
|
Периодичность одного цикла измерений |
от 15 с до 24 ч |
|
Номинальное напряжение питания сети переменного тока, с номинальной частотой 50 Гц, В |
от 207 до 253 |
|
Потребляемая мощность, Вт, не более |
150 |
|
Габаритные размеры, мм, не более: -длина -ширина -высота |
1400 530 340 |
|
Масса, кг, не более |
80 |
|
Условия эксплуатации: -температура окружающей среды, °С -относительная влажность воздуха, % |
от -60 до +65 до 100 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP66 |
|
Интерфейсы связи |
RS-485, V.23 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским методом на титульный лист документа 6272.00.00.000 РЭ «Измерители облачности СД-02-2006. Руководство по эксплуатации».
Комплектность
Таблица 5 - Комплектность измерителей облачности СД-02-2006
|
Наименование |
Обозначение |
Количество |
|
Измеритель облачности |
СД-02-2006 |
1 шт. |
|
Руководство по эксплуатации |
6272.00.00.000 РЭ |
1 экз. |
|
Формуляр |
6272.00.00.000 ФО |
1 экз. |
Сведения о методах измерений
приведены в главе 3, подраздел 3.4 «Техническое освидетельствование», Руководства по эксплуатации 6272.00.00.000 РЭ.
Нормативные документы
ТУ By 100230519.191-2010 «Измерители облачности СД-02-2006. Технические
условия»
