Преобразователи вихретоковые RS
| Номер в ГРСИ РФ: | 96298-25 |
|---|---|
| Производитель / заявитель: | Shanghai Ruishi Instrument Electronic Co., Ltd., Китай |
Преобразователи вихретоковые RS (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96298-25 | ||||||||||||
| Действует | по 29.08.2030 | ||||||||||||
| Наименование | Преобразователи вихретоковые | ||||||||||||
| Модель | RS | ||||||||||||
| Модификации |
RS9000XL RS9000XL NSv RSXL RS990 RS991 |
||||||||||||
| Приказы |
№1853 от
29.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | cb0349bb-4681-ff6e-d6d7-75fd038592b4 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Shanghai Ruishi Instrument Electronic Co., Ltd., КИТАЙ, Room 2001, No. 4299 Jindu Road, Minhang District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-649-204-2025 Государственная система обеспечения единства измерений. Преобразователи вихретоковые RS. Методика поверки
(с 29.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96298-25: Описание типа
2025-96298-25.pdf
|
Скачать | 348 КБ | |
|
96298-25: Методика поверки
РТ-МП-649-204-2025
2025-mp96298-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Преобразователи вихретоковые RS (далее - преобразователи) предназначены для измерений виброперемещения, относительного перемещения (осевого смещения) и частоты вращения.
Описание
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом датчика и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного сигнала.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерения происходят без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Преобразователи вихретоковые RS выпускаются в следующих исполнениях: RS9000XL, RSXL, RS9000XL NSv, RS990 и RS991.
Исполнение RS9000XL:
1. Датчики (5 мм) в составе преобразователей выпускаются в следующих модификациях:
RS900AAA-BB-CC-DD-EE-FF где:
ААА - тип резьбы (171, 172, 173, 174, 175, 176);
ВВ - длина датчика без резьбы (00, 23, 00, 88);
СС - длина датчика (02, 08, 25, 96);
DD - длина датчика с кабелем (05, 10, 15, 20, 50, 90);
ЕЕ - тип соединения (01, 02, 11, 12);
FF - взрывозащита (00 или 05).
С соединительным кабелем:
RS900130-AAA-BB-CC
где:
AAA - длина кабеля (030 - 3 м, 035 - 3,5 м, 040 - 4 м, 045 - 4,5 м, 070 - 7 м, 075 - 7,5 м, 080 - 8 м, 085 - 8,5 м);
ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);
СС - взрывозащита (00 или 05).
С проксиметром:
RS900180-AA-BB
где:
АА - общая длина кабеля (10, 11, 12 - 1 м, 50, 51, 52 - 5 м, 90, 91, 92 - 9 м);
ВВ - взрывозащита (00 или 05).
2. Датчики (8 мм) в составе преобразователей выпускаются в следующих модификациях:
RS900AAA-BB-CC-DD-EE-FF
где:
ААА - тип резьбы (101, 102, 103, 104, 105, 106, 107, 108, 191, 192, 193, 194, 195, 196);
ВВ - длина датчика без резьбы (00, 02, 05, 23, 00, 88);
СС - длина датчика (02, 08, 12, 25, 30, 96);
DD - длина датчика с кабелем (05, 10, 15, 20, 50, 90);
ЕЕ - тип соединения (01, 02, 11, 12);
FF - взрывозащита (00 или 05).
С соединительным кабелем:
RS900130-AAA-BB-CC
где:
AAA - длина кабеля (030 - 3 м, 035 - 3,5 м, 040 - 4 м, 045 - 4,5 м, 070 - 7 м, 075 - 7,5 м, 080 - 8 м, 085 - 8,5 м);
ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);
СС - взрывозащита (00 или 05).
и соединительным кабелем:
RS900190-AAA-BB-CC
где:
AAA - длина кабеля (030 - 3 м, 040 - 4 м, 070 - 7 м, 080 - 8 м);
ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);
СС - взрывозащита (00 или 05).
С проксиметром:
RS900180-AA-BB
где:
АА - общая длина кабеля (10, 11, 12 - 1 м, 50, 51, 52 - 5 м, 90, 91, 92 - 9 м);
ВВ - взрывозащита (00 или 05).
3. Датчики (11 мм) в составе преобразователей выпускаются в следующих модификациях:
RS900AAA-BB-CC-DD-EE-FF
где:
ААА - тип резьбы (701, 702, 705, 706, 707, 708);
ВВ - длина датчика без резьбы (00,02, 89);
СС - длина датчика (10, 18, 99);
DD - длина датчика с кабелем (10, 50, 90);
ЕЕ - тип соединения (01, 02, 11, 12);
FF - взрывозащита (00 или 05).
и модификации:
RS900AAA-BBB-CCC-DD-EE-FF
где:
ААА - тип резьбы (703, 704, 709, 710);
ВВВ - длина датчика без резьбы (000, 005, 046, 224);
ССС - длина датчика (026, 250);
DD - длина датчика с кабелем (10, 50, 90);
ЕЕ - тип соединения (01, 02, 11, 12);
FF - взрывозащита (00 или 05).
С соединительным кабелем:
RS900730-AAA-BB-CC
где:
AAA - длина кабеля (040 - 4 м, 080 - 8 м);
ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);
СС - взрывозащита (00 или 05).
С проксиметром:
RS900780-AA-BB
где:
АА - общая длина кабеля (50, 51, 52 - 5 м, 90, 91, 92 - 9 м);
ВВ - взрывозащита (00 или 05).
4. Датчики (25 мм) в составе преобразователей выпускаются в следующих модификациях:
RS900851-AA-BBB-CCC-DD-EE-FF
где:
АА - тип резьбы (01, 02, 03, 04, 05, 06, 07, 08);
BBB - длина датчика без резьбы (000, 224, 089);
СС - длина датчика (026, 250, 010, 099);
DD - длина датчика с кабелем (10, 50, 90);
ЕЕ - тип соединения (01, 02);
FF - взрывозащита (00 или 05).
С соединительным кабелем:
RS900854-AAA-BB-CC
где:
AAA - длина кабеля (040 - 4 м, 080 - 8 м);
BB - кабель бронированый/не бронированый, тип разъема (24 - 25);
СС - взрывозащита (00 или 05).
С проксиметром:
RS900850-AA-BB
где:
АА - общая длина кабеля (50, 51 - 5 м, 90, 91 - 9 м);
BB - взрывозащита (00 или 05).
5. Датчики (50 мм) в составе преобразователей выпускаются в следующих модификациях:
RS900876-AA-BB-CC-DD
где:
АА - тип резьбы (01, 02, 03);
BB - длина датчика с кабелем (10, 50, 90);
СС - тип соединения (01, 02);
DD - взрывозащита (00 или 05).
С соединительным кабелем:
RS900877-AAA-BB-CC
где:
AAA - длина кабеля (040 - 4 м, 080 - 8 м);
ВВ - кабель бронированый/не бронированый, тип разъема (36, 37);
СС - взрывозащита (00 или 05).
С проксиметром:
RS900878-AA-BB
где:
АА - общая длина кабеля (50, 51 - 5 м, 90, 91 - 9 м);
ВВ - взрывозащита (00 или 05).
Исполнение RSXL:
1. Датчики в составе преобразователей выпускаются в следующих модификациях:
RSAAAAA-BB-CC-DD-EE
где:
ААААА - тип резьбы (146054, 164523, 164517, 172330, 146055);
ВВ - длина датчика (02, 08, 10, 40);
СС - длина датчика с кабелем (05, 10, 15, 20, 50, 90);
DD - тип соединения (01, 02);
ЕЕ - взрывозащита (00 или 05).
С соединительным кабелем:
RS900130-AAA-BB-CC
где:
AAA - длина кабеля (030 - 3 м, 035 - 3,5 м, 040 - 4 м, 045 - 4,5 м, 070 - 7 м, 075 - 7,5 м, 080 - 8 м, 085 - 8,5 м);
ВВ - кабель бронированый/не бронированый, тип разъема (00 - 13);
СС - взрывозащита (00 или 05).
С проксиметром:
RS900180-AA-BB
где:
АА - общая длина кабеля (10, 11, 12 - 1 м, 20, 51, 52 - 5 м, 90, 91, 92 - 9 м, 40, 41, 42 - 14 м);
ВВ - взрывозащита (00 или 05).
Исполнение RS9000XL NSv:
1. Датчики в составе преобразователей выпускаются в следующих модификациях:
RS900AAA-BB-CC-DD-EE-FF
где:
ААА - тип резьбы (901, 902, 903, 904, 905, 906, 907, 908, 909, 910);
ВВ - длина датчика без резьбы (00, 02, 05, 23, 92);
СС - длина датчика (02, 08, 12, 25, 30, 99);
DD - длина датчика с кабелем (05, 10, 50, 70);
ЕЕ - тип соединения (01, 02, 11, 12);
FF - взрывозащита (00 или 05).
С соединительным кабелем:
RS900930-AAA-BB-CC
где:
AAA - длина кабеля (040 - 4 м, 045 - 4,5 м, 060 - 6 м, 065 - 6,5 м);
ВВ - кабель бронированый/не бронированый, тип разъема (00 - 05);
СС - взрывозащита (00 или 05).
С проксиметром:
RS900980-AA-BB
где:
АА - общая длина кабеля (50, 51, 52 - 5 м, 70, 71, 72 - 7 м);
ВВ - взрывозащита (00 или 05).
Исполнение RS990:
1. Датчики (5 мм, 8 мм, исполнение RS9000XL NSv) в составе преобразователей выпускаются в следующих модификациях:
RS900AAA-BB-CC-DD-EE-FF
С соединительным кабелем:
RS900130-AAA-BB-CC
С проксиметром:
RS990-AA-BB-CC-DD
где:
АА - диапазон измерений (пик-пик) (04 - от 0 до 100 мкм, 05 - от 0 до 125 мкм, 06 - от 0 до 150 мкм, 08 от 0 до 200 мкм, 10 - от 0 до 254 мкм, 12 - от 0 до 300 мкм, 16 - от 0 до 400 мкм);
ВВ - длина датчика с кабелем (50, 70, 90);
СС - тип соединения (01, 02, 03);
DD - взрывозащита (00 или 05).
Исполнение RS991:
1. Датчики (5 мм, 8 мм, 11 мм, исполнение RS9000XL NSv) в составе преобразователей выпускаются в следующих модификациях:
RS900AAA-BB-CC-DD-EE-FF
С соединительным кабелем:
RS900130-AAA-BB-CC
С проксиметром:
RS991 -АА-BB-CC-DD
где:
АА - диапазон измерений (пик-пик) (06 - от 0 до 1,2 мм, 01 - от 0 до 2 мм, 20 - от 0 до 4 мм, 25 - от 0 до 1,27 мм);
ВВ - длина датчика с кабелем (50, 70, 90);
СС - тип соединения (01, 02, 03);
DD - взрывозащита (00 или 05).

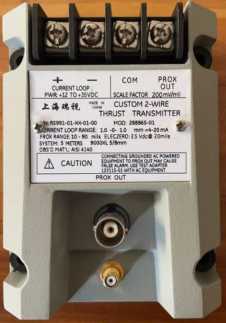

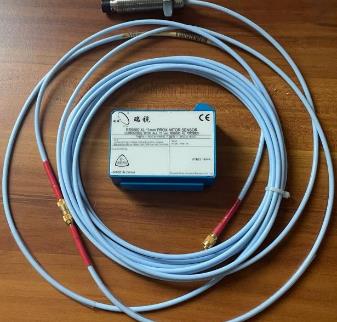

Общий вид преобразователей вихретоковых RS представлен на рисунке 1.
Пломбирование преобразователей не предусмотрено.
Заводские номера преобразователей в цифро-буквенном формате наносятся на корпус проксиметра методом наклейки и типографским способом на вкладыш, закрепленный при помощи прозрачной термоусадочной трубки на кабеле датчика. Нанесение знака поверки на средство измерений не предусмотрено.

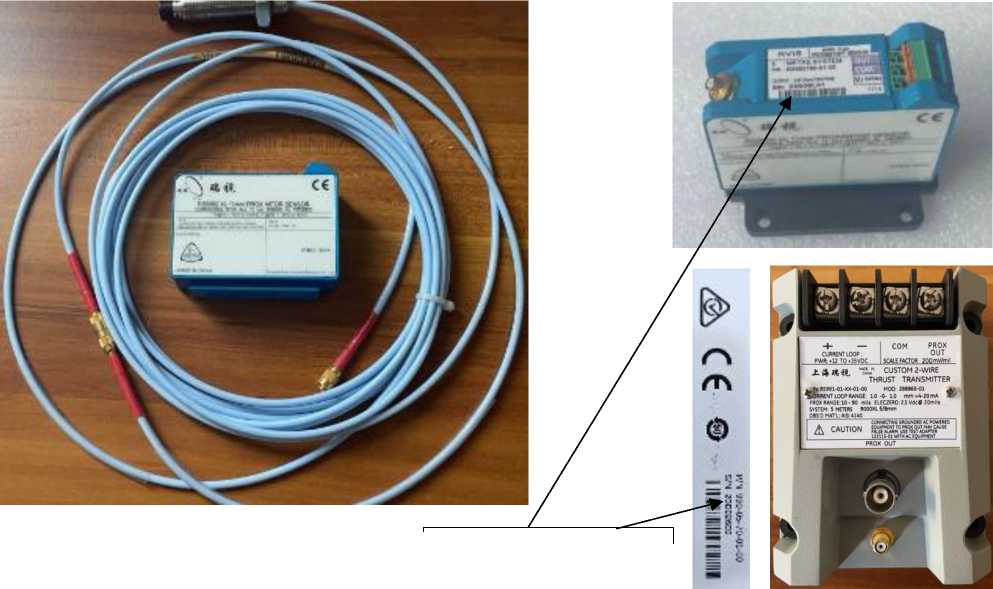

Место нанесения заводского номера
Рисунок 1 - Общий вид датчиков и проксиметров из состава преобразователей вихретоковых RS
Технические характеристики
Таблица 1 - Метрологические характеристики (исполнение RS9000XL, RSXL и RS9000XL NSv)
|
Наименование характеристики |
Значения характеристики | ||||||||||
|
3 мм |
4 мм |
5 мм |
8 мм |
11 мм |
18 мм |
22 мм |
25 мм |
32 мм |
36 мм |
50 мм | |
|
Номинальное значение коэффициента преобразования, В/мм |
22,9 |
16 |
2,5 |
2,5 |
1,25 |
2 |
1,6 |
0,4 |
0,787 |
0,394 |
0,394 |
|
Пределы отклонения коэффициента преобразования от номинального значения, % |
±10 | ||||||||||
|
Диапазоны измерений осевого перемещения, мм |
от 0 до 0,7 |
от 0 до 1 |
от 0 до 2 |
от 0 до 2 |
от 0 до 4 |
от 0 до 18 |
от 0 до 10 |
от 0 до 12,5 |
от 0 до 12,6 |
от 0 до 16 |
от 0 до 27,9 |
Продолжение таблицы 1
|
Наименование характеристики |
Значения характеристики | ||||||||||
|
3 мм |
4 мм |
5 мм |
8 мм |
11 мм |
18 мм |
22 мм |
25 мм |
32 мм |
36 мм |
50 мм | |
|
Пределы допускаемой основной относительной погрешности измерений осевого перемещения, % |
±3 | ||||||||||
|
Диапазон измерений размаха виброперемещения (ампл.), мкм |
от 10 до 400 |
- | |||||||||
|
Диапазон рабочих частот, Гц |
от 0,1 до 1000 |
- | |||||||||
|
Нелинейность амплитудной характеристики, % |
±10 |
- | |||||||||
|
Неравномерность частотной характеристики при измерении виброперемещения в диапазоне частот от 0,1 до 1000 Гц, дБ |
±0,5 |
- | |||||||||
|
Диапазон измерений частоты вращения, об/мин |
от 1 до 8000 |
- | |||||||||
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин |
±(1+N-0,001), N - значение частоты вращения |
- | |||||||||
|
Пределы допускаемой дополнительной приведенной погрешности измерений осевого перемещения, размаха виброперемещения, частоты вращения при изменении температуры окружающей среды, %/°С |
±0,1 | ||||||||||
Таблица 2 - Метрологические характеристики (исполнение RS990 и RS991)
|
Наименование характеристики |
Значения характеристики | |||
|
5 мм |
8 мм |
NSv |
11 мм | |
|
Номинальное значение коэффициента преобразования, мА/мкм: - в диапазоне от 0 до 100 мкм - в диапазоне от 0 до 125 мкм - в диапазоне от 0 до 150 мкм - в диапазоне от 0 до 200 мкм - в диапазоне от 0 до 254 мкм - в диапазоне от 0 до 300 мкм - в диапазоне от 0 до 400 мкм - в диапазоне от 0 до 2000 мкм - в диапазоне от 0 до 4000 мкм - в диапазоне от 0 до 1200 мкм - в диапазоне от 0 до 1270 мкм - в диапазоне от 0 до 2000 мкм - в диапазоне от 0 до 4000 мкм |
0,16 0,128 0,107 0,08 0,06 0,05 0,04 7,87 - 13,33 12,60 16 7,87 |
4 4 4 4 4 4 4 4 4 4 4 4 4 | ||
|
Пределы отклонения коэффициента преобразования от номинального значения, % |
±10 | |||
|
Диапазоны измерений осевого перемещения (с проксиметром 990), мкм |
от 0 до 100 от 0 до 125 от 0 до 150 от 0 до 200 от 0 до 254 от 0 до 300 от 0 до 400 от 0 до 2000 от 0 до 4000 |
- | ||
|
Диапазоны измерений осевого перемещения (с проксиметром 991), мкм |
от 0 до 2000 от 0 до 4000 от 0 до 1200 от 0 до 1270 от 0 до 2000 от 0 до 4000 | |||
|
Диапазон значений выходного тока, мА |
от 4 до 20 | |||
|
Пределы допускаемой основной приведенной погрешности преобразования осевого перемещения в значения выходного тока, % |
±10 | |||
|
Пределы допускаемой дополнительной приведенной преобразования осевого перемещения в значения выходного тока при изменении температуры окружающей среды, %/°С |
±0,1 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации, °С: - датчика - проксиметра |
от -55 до +232 от -55 до +100 |
|
Габаритные размеры, мм, не более: - датчика (без кабеля), (диаметрхвысота) - проксиметра, (длинахвысотахширина) |
14x250 90x39x70 |
|
Масса, кг, не более: - датчика (без кабеля) - проксиметра |
1,9 0,25 |
|
Ех-маркировка взрывозащиты по ГОСТ 31610.0-2019: - датчика - проксиметра |
0Ех ia IIC T4 Ga Х 0Ех ia IIC Т5...Т1 Ga Х 0Ех ia IIC Т5...Т4 Ga Х |
Знак утверждения типа
наносится на титульный лист паспорта методом печати или наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь вихретоковый |
RS |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 Руководства по эксплуатации «Устройство и принцип работы».
Нормативные документы
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Росстандарта № 2183 от 01.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
Стандарт предприятия на преобразователи вихретоковые RS.
Смотрите также
