Устройства сбора и передачи данных MILAN IC 03

Назначение

Устройства сбора и передачи данных MILAN IC 03 (далее - УСПД) предназначены для измерений текущего времени, автоматической синхронизации собственной шкалы времени, синхронизации времени подчинённых контроллеров и измерительных преобразователей, приборов учета, имеющих встроенные часы, а также для сбора, хранения, обработки и передачи данных и управляющих команд.

Описание

Принцип действия УСПД основан на сборе данных в цифровой форме с подчинённых контроллеров и измерительных преобразователей, приборов учета, последующей обработке информации встроенным микропроцессором, выработке управляющих воздействий, хранении и передаче данных.

Измерение текущего времени основано на формировании собственной шкалы времени внутренним генератором опорной частоты, синхронизация шкалы времени УСПД может осуществляться по протоколу NTP, а также сигналам глобальных навигационных спутниковых систем ГЛОНАСС/GPS при подключении внешнего устройства с соответствующим функционалом.

Встроенные часы реального времени УСПД являются энергонезависимыми.

Конструкция устройства позволяет менять батарею часов реального времени без нарушения пломбы поверителя.

УСПД предназначены для работы в составе автоматизированных систем: интеллектуальных систем учета электроэнергии (далее - ИСУЭ), информационно-измерительных комплексах (далее - ИИК), информационно-вычислительных комплексах (далее - ИВК), автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (далее - АИИС КУЭ), автоматизированных систем коммерческого учета энергоресурсов (далее - АСКУЭ), автоматизированных систем технологического управления (далее - АСТУ), систем телемеханики (телесигнализации) и управления технологическими процессами и других. Также УСПД обеспечивает работу с персональным компьютером и другими устройствами посредством различных интерфейсов связи

УСПД обеспечивают:

- сбор данных с подчиненных контроллеров, приборов учета;

- обработку, хранение, передачу полученных данных устройствам верхнего уровня автоматизированных систем;

- расчёт различных параметров на основании собранных данных, предоставление к ним регламентируемого доступа;

- формирование и хранение журнала событий (с регистрацией времени и даты событий);

- формирование и хранение учетных показателей;

- автоматическую синхронизацию времени собственных встроенных часов реального времени;

- автоматическую коррекцию и синхронизацию времени на подключенных устройствах, имеющих встроенные часы реального времени;

- выполнение алгоритмов пользователя;

- автоматизированный сбор данных от приборов учета, подключенных как напрямую к УСПД, так и через дополнительные устройства, расширяющие функционал;

- обмен информацией с программным обеспечением верхнего уровня по нескольким каналам связи одновременно;

- работу с внешними устройствами по интерфейсам, приведенным в структуре условного обозначения УСПД;

- возможность приема дискретных сигналов о состоянии оборудования посредством подключения внешних устройств;

- возможность формирования дискретного управляющего сигнала для управления оборудованием фотофиксации при подключении внешнего исполнительного устройства;

- возможность приема аналоговых входных сигналов от измерительных аналоговых преобразователей и датчиков технологических параметров по цифровым каналам связи;

- возможность выдачи сигналов управления посредством подключения внешних устройств;

- ведение архивов телеметрических данных и данных телеуправления подключенных устройств;

- проведение самодиагностики своих блоков с записью результатов в журнале событий;

- возможность считывания данных через встроенный дисплей;

- возможность подключения внешних накопителей;

- возможность подключения внешнего источника бесперебойного электропитания;

- возможность определения координат места установки;

- шифрование и дешифрование передаваемых и получаемых данных;

- обмен информацией по регламенту (по расписанию), с возможностью удалённой его настройки, спорадически (в том числе инициативно), по запросу;

- обеспечение защиты данных от несанкционированного доступа путём обеспечения возможности использования защищённого шифрованием канала VPN;

- функционирование встроенного WEB-сервера с поддержкой защищенного протокола передачи данных HTTPS;

- защиту от несанкционированного доступа, реализуемую путем использования шифрования, паролей (заменяемых при параметрировании) и разграничение полномочий пользователей;

- защиту от зацикливания программного обеспечения, самостоятельную инициализацию при возобновлении подачи питания;

- защиту от атак типа «отказ в доступе»;

- конфигурирование (параметрирование) с помощью прикладного программного обеспечения, дистанционно через сеть GSM или локально через порт Ethernet;

- обеспечение автоматического поиска приборов учёта (перечень типов поддерживаемых устройств приведен в руководстве по эксплуатации) и включение их в схему опроса;

- обеспечение прямого доступа к приборам учёта в режиме «прозрачного канала» без перекоммутации интерфейсных кабелей;

- хранение данных о приращениях электроэнергии, состояний объектов и средств измерений;

- хранение электропотребления (в т.ч. суммарных значений нарастающим итогом) за месяц по каждому каналу и по группам.

УСПД поддерживают возможность обмена данными с большинством современных протоколов связи, используемых в сфере учета энергоресурсов, в том числе ГОСТ Р 58940, требованиям стандартов ПАО «Россети» «Приборы учета электрической энергии. Требования к информационной модели обмена данными» и «Устройства сбора и передачи данных. Требования к информационной модели».

Конструктивно УСПД состоят из корпуса, клеммных колодок, процессорного модуля и модулей интерфейсов и периферии.

УСПД выпускаются в исполнениях, отличающихся количеством встроенных модулей и интерфейсов связи.

Структура условного обозначения исполнений УСПД:

MILAN IC 03 .CURE-  □ □ □ □ □ □  - □   □

Наличие модуля СКЗИ: □- отсутствует;

Cxx1) - присутствует

Наличие          функции

телесигнализации: □ - отсутствует;

Txx1) - присутствует__________

Наличие дополнительных (вариативных) интерфейсов связи 3): □ - отсутствует;

E - наличие интерфейса Ethernet;

W - наличие интерфейса Wi-Fi;

Нхху1) - наличие интерфейса LTE;

Zхху1) - наличие радиоинтерфейса___________

Наличие интерфейса Ethernet2)__________________________

Наличие интерфейсов RS-4852)

Наличие интерфейса USB2)____________________________________

Обозначение конструктивной особенности (может принимать значения от 40 до 99)1)_______________________________________________________________________

Наименование типа______________________________________________________________

Примечания:

1) возможные варианты указаны в руководстве по эксплуатации;

2) данные интерфейсы в наличии по умолчанию;

3) количество возможных (вариативных) интерфейсов связи ограничено шестью.

Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

Общий вид УСПД с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки, пломба с оттиском службы контроля качества (СКК) изготовителя, пломба, ограничивающая доступ к сменной батарее часов реального времени.

Место

нанесения

заводского номера

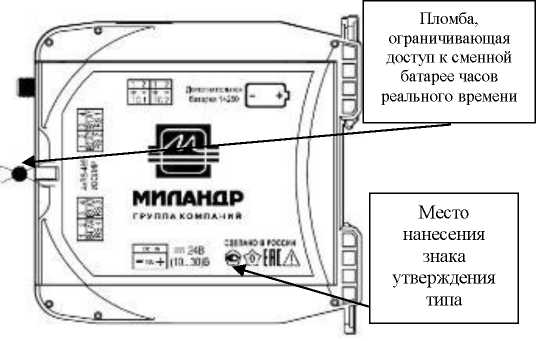

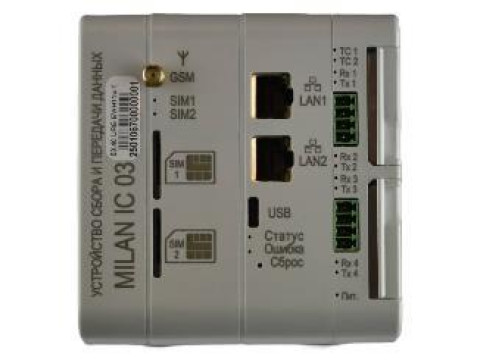

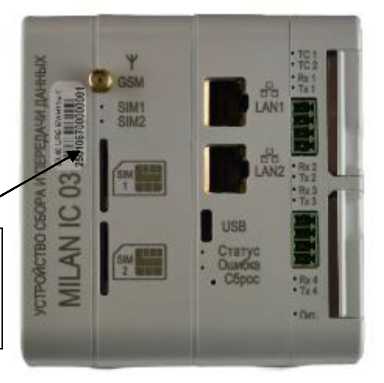

Рисунок 1 - Общий вид УСПД (спереди) с

указанием места нанесения заводского

Рисунок 2 - Схема пломбировки УСПД с

указанием места ограничения доступа к

номера

местам настройки (регулировки) и места

нанесения знака утверждения типа

Пломба с оттиском СКК изготовителя

Пломба с нанесением знака поверки

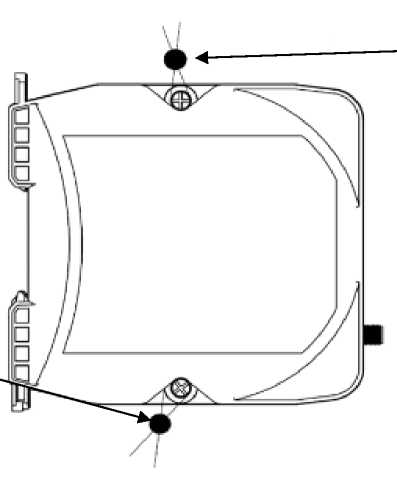

Рисунок 3 - Схема пломбировки УСПД (сбоку) с указанием места нанесения ограничения доступа к местам настройки (регулировки) и места нанесения знака поверки

Программное обеспечение

Программное обеспечение (далее - ПО) УСПД состоит из встроенного и внешнего (сервисного).

Встроенное ПО делится на метрологически значимую и незначимую части и обеспечивает метрологические характеристики и функционал устройства соответственно.

Конструкция УСПД исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.

Встроенное ПО является метрологически значимым.

Внешнее (сервисное) ПО обеспечивает настройку устройства под конкретные задачи и не является метрологически значимым.

Метрологические характеристики УСПД нормированы с учетом влияния встроенного ПО.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные метрологически значимой части встроенного ПО УСПД приведены в таблице 1.

аблица 1 - Идентификационные данные встроенного ПО

Технические характеристики

аблица 2 - Метрологические характеристики

аблица 3 - Технические характеристики

аблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист формуляра и руководства по эксплуатации типографским способом и на боковую поверхность УСПД любым технологическим способом.

Комплектность

аблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 «Описание изделия» документа ТСКЯ.424170.005РЭ «Устройство сбора и передачи данных MILAN IC 03. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

ТСКЯ.424170.005ТУ «Устройства сбора и передачи данных MILAN IC 03. Технические условия».
