Генераторы сигналов произвольной формы RIGOL DG5000Pro
| Номер в ГРСИ РФ: | 96303-25 |
|---|---|
| Производитель / заявитель: | Фирма "RIGOL Technologies, Inc.", Китай |
Генераторы сигналов произвольной формы RIGOL DG5000Pro (далее - генераторы) предназначены для формирования сигналов произвольной формы.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96303-25 | ||||||||||||
| Действует | по 29.08.2030 | ||||||||||||
| Наименование | Генераторы сигналов произвольной формы | ||||||||||||
| Модель | RIGOL DG5000Pro | ||||||||||||
| Модификации |
DG5502Pro DG5504Pro DG5508Pro |
||||||||||||
| Приказы |
№1853 от
29.08.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 103f59c7-b99f-a315-54b8-e3a9a673e640 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
RIGOL TECHNOLOGIES CO., LTD, КИТАЙ, No.8 Ke Ling Road, Suzhou New District, Jiangsu
Поверка
| Методика поверки / информация о поверке |
МП DG5000Pro/2025 Государственная система обеспечения единства измерений. Генераторы сигналов произвольной формы RIGOL DG5000Pro. Методика поверки
(с 29.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96303-25: Описание типа
2025-96303-25.pdf
|
Скачать | 476 КБ | |
|
96303-25: Методика поверки
МП DG5000Pro/2025
2025-mp96303-25.pdf
|
Скачать | 3.5 MБ |
Описание типа
Назначение
Генераторы сигналов произвольной формы RIGOL DG5000Pro (далее - генераторы) предназначены для формирования сигналов произвольной формы.
Описание
Генераторы RIGOL DG5000Pro построены на принципе прямого цифрового синтеза сигнала заданной формы. Данные, представляющие собой цифровой эквивалент сигнала требуемой формы с частотой дискретизации 2,5 Гвыб./с последовательно считываются из памяти и поступают на вход цифро-аналогового преобразователя, вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала. Окончательная форма сигнала формируется сглаживанием ступенчатого напряжения фильтром нижних частот.
Генераторы выпускаются в девяти модификациях и отличаются максимальной частотой формируемых сигналов и количеством каналов (Таблица 1):
Таблица 1 Модификации генераторов RIGOL DG5000Pro_________________________
|
Модель |
Количество каналов |
Максимальная частота, МГц |
|
DG5252Pro |
2 |
250 |
|
DG5254Pro |
4 | |
|
DG5258Pro |
8 | |
|
DG5352Pro |
2 |
350 |
|
DG5354Pro |
4 | |
|
DG5358Pro |
8 | |
|
DG5502Pro |
2 |
500 |
|
DG5504Pro |
4 | |
|
DG5508Pro |
8 |
Питание генераторов осуществляется от сети переменного тока или внешней аккумуляторной батареи.
Конструктивно приборы выполнены в портативном корпусе настольного исполнения. На передней панели генераторов размещены жидкокристаллический экран, клавиатура, кнопки выбора режимов работы, разъемы BNC-типа выходных сигналов каналов, кнопка включения питания, разъем интерфейса USB.
На задней панели размещены разъемы BNC-типа входа синхронизации от внешнего опорного генератора (эталона) и выхода внутреннего опорного генератора (10 МГц), гнезда AUX in/out входа/выхода для приема/подачи внешних сигналов в зависимости от режима работы, разъемы интерфейсов LAN, USB DEVICE, HDMI, розетка для питания от сети переменного тока с предохранителем, разъем подключения внешнего контейнера для установки аккумуляторов.
Уникальный заводской номер с 13-значным цифробуквенным обозначением наносится
в виде самоклеящейся этикетки на заднюю панель генераторов (рисунки 4 и 6).
Знак утверждения типа наносятся в виде самоклеящихся этикеток на заднюю панель (рисунок 4), а знак поверки - на боковую панель генераторов (рисунок 5).
Для предотвращения несанкционированного доступа к внутренним частям генератора осуществляется пломбирование нижней панели специальными стикер-наклейками.

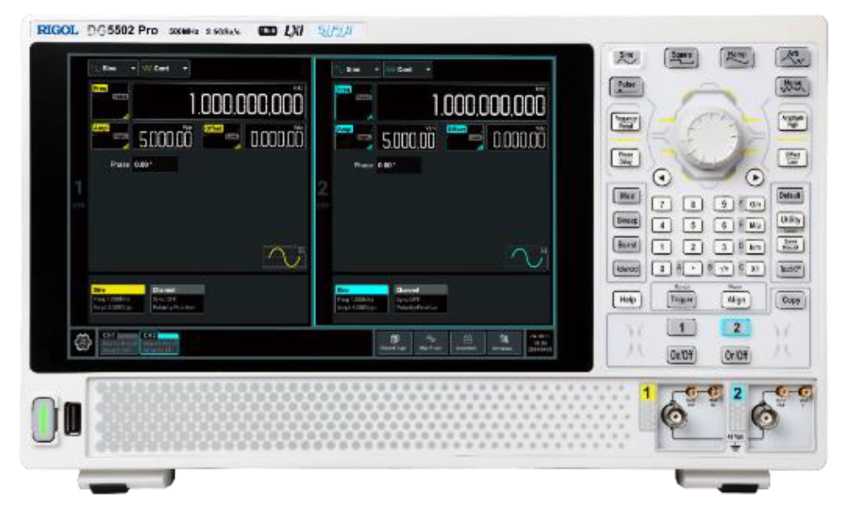

Рисунок 1 - Передняя панель генераторов RIGOL DG5252Pro, DG5352Pro, DG5502Pro

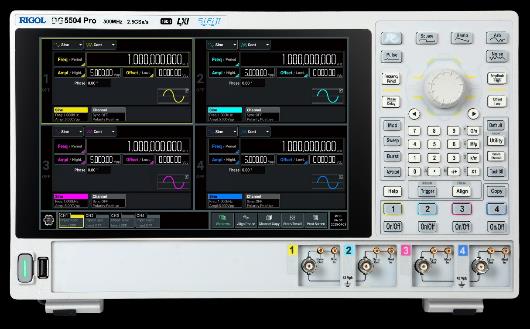

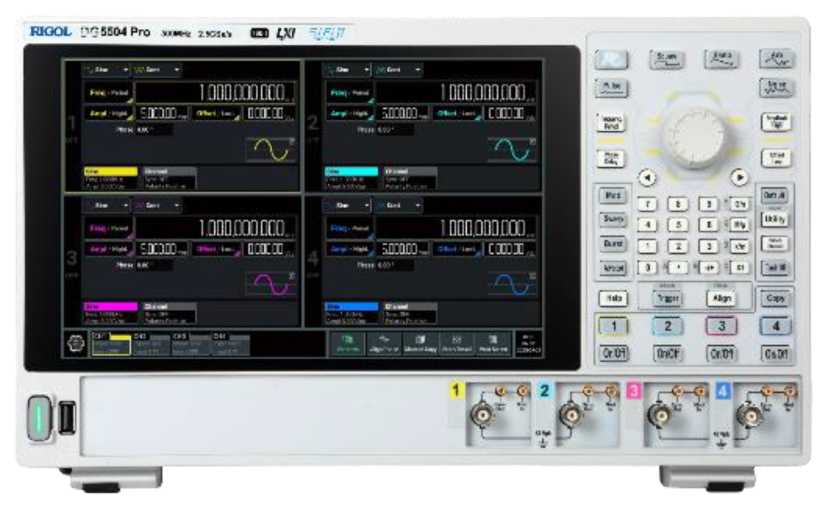

Рисунок 2 - Передняя панель генераторов RIGOL DG5254Pro, DG5354Pro, DG5504Pro
“Ip |i‘ Isi |Й! If l-llll [и U |£

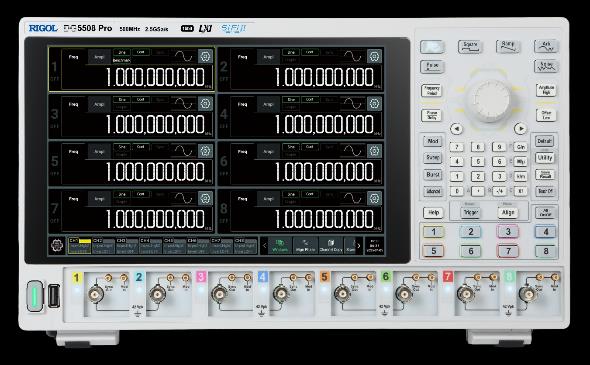

Рисунок 3 - Передняя панель генераторов RIGOL DG5258Pro, DG5358Pro, DG5508Pro

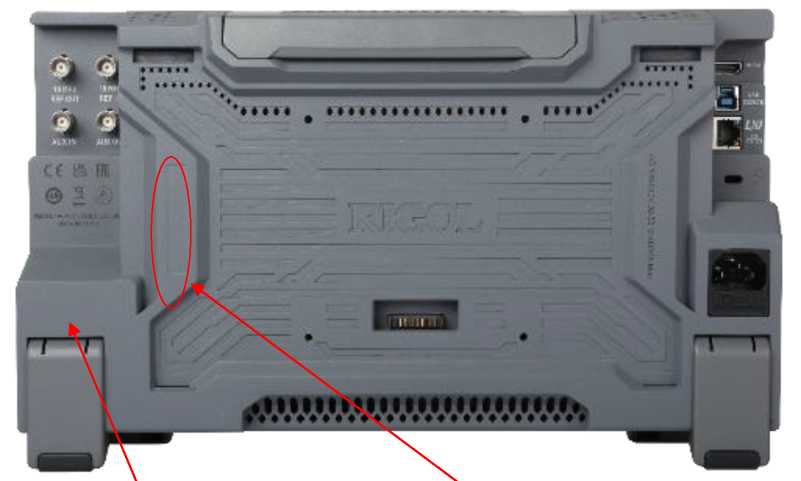

Место нанесения знака утверждения типа
Место нанесения заводского номера

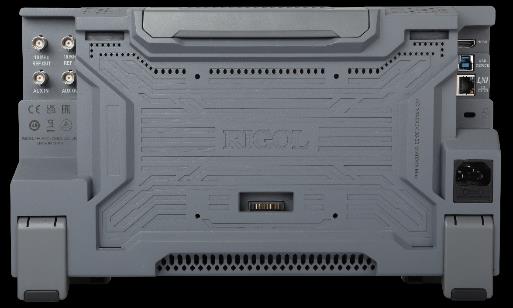

Рисунок 4 - Задняя панель генераторов RIGOL DG5000Pro

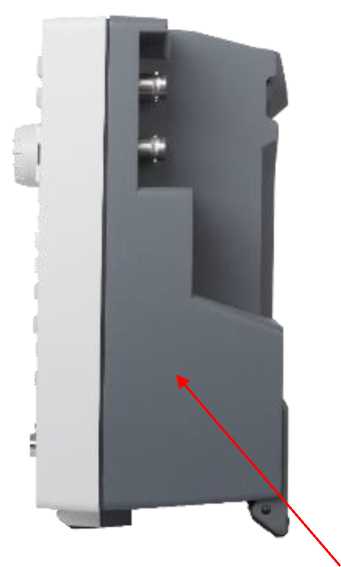

Место нанесения знака поверки

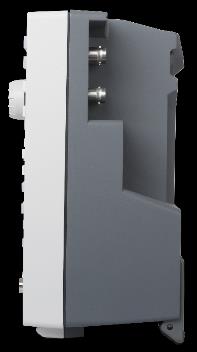

Рисунок 5 - Боковая панель генераторов RIGOL DG5000Pro
Заводской номер
Рисунок 6 - Фрагмент задней панели генераторов RIGOL DG5000Pro
Программное обеспечение
Программное обеспечение генераторов служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
DG5000Pro Firmware |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 00.01.00.00.28 |
Технические характеристики
Метрологические и технические характеристики генераторов представлены в таблицах 3, 4, показатели надежности в таблице 5.
аблица 3 - Метрологические характеристики генераторов DG5000Pro
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот основных форм сигналов - для DG5252Pro, DG5254Pro, DG5258Pro: - синусоидальный - прямоугольный - треугольный (пилообразный) - импульсный - произвольной формы - гармонический - для DG5352Pro, DG5354Pro, DG5358Pro6 - синусоидальный - прямоугольный - треугольный (пилообразный) - импульсный - произвольной формы - гармонический - для DG5502Pro, DG5504Pro, DG5508Pro: - синусоидальный - прямоугольный - треугольный (пилообразный) - импульсный - произвольной формы - гармонический |
от 1 мкГц до 250 МГц от 1 мкГц до 170 МГц от 1 мкГц до 5 МГц от 1 мкГц до 120 МГц от 1 мкГц до 100 МГц от 1 мГц до 125 МГц от 1 мкГц до 350 МГц от 1 мкГц до 170 МГц от 1 мкГц до 5 МГ ц от 1 мкГц до 120 МГц от 1 мкГц до 100 МГц от 1 мГц до 175 МГц от 1 мкГц до 500 МГц от 1 мкГц до 170 МГц от 1 мкГц до 5 МГ ц от 1 мкГц до 120 МГц от 1 мкГц до 100 МГц от 1 мГц до 250 МГц |
|
Пределы допускаемой абсолютной погрешности установки частоты |
±Г10’6 |
|
Пределы допускаемой погрешности установки уровня синусоидального сигнала им, В, не более1 |
±(О,О1-им+0,001) |
Продолжение таблицы 3
|
1 |
2 |
|
Пределы допускаемой погрешности установки постоянного напряжения смещения Ucm, В, не более2 |
±(0,01- |Um|+0,005^Um+0,001) |
|
Неравномерность АЧХ, дБ, не более, в диапазонах частот: - до 5 МГц - от 5 МГц до 50 МГц - от 50 МГц до 100 МГц - от 100 МГц до 200 МГц - от 200 МГц до 500 МГц |
±0,1 ±0,2 ±0,5 ±1,0 ±2,0 |
|
Уровень гармонических искажений синусоидального сигнала, дБс, не более, в диапазонах частот: - от 10 Гц до 10 МГц - от 10 МГц до 50 МГц - от 50 МГц до 200 МГц - от 200 МГц до 500 МГц |
-60 -50 -45 -35 |
|
Значение уровня помех в диапазонах частот. не более: - от 10 Гц до 10 МГц - от 10 МГц до 50 МГц - от 50 МГц до 500 МГц |
-60 дБн -55 дБн -45 дБн +6 дБн/октава |
|
Длительность фронта/спада сигнала прямоугольной формы, нс, не более |
2,5 |
|
Значение выброса сигнала прямоугольной формы, %, не более |
8,0 |
|
Примечания: 1) При формировании синусоидального сигнала Um частотой 1 кГц, напряжение смещения 0 В, на нагрузку 50 Ом 2) При формировании синусоидального сигнала Um частотой 1 кГц, напряжение 5 В (пик-пик), на нагрузку 50 Ом | |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры питающей сети, В | |
|
- частотой от 47 до 63 Гц |
от 100 до 240 |
|
- частотой от 360 до 440 Гц |
115 |
|
Напряжение аккумуляторной батареи, В |
3,7 |
|
Максимальная потребляемая мощность, Вт |
210 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
358х122х215 |
|
Масса, кг, не более | |
|
для 2-х канальных моделей |
4,2 |
|
для 4-х канальных моделей |
4,6 |
|
для 8-и канальных моделей |
5,3 |
|
Условия эксплуатации: | |
|
температура окружающей среды, °С |
от +15 до +35 |
|
относительная влажность, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
Знак утверждения типа
наносится на заднюю панель корпуса генераторов в виде самоклеящейся этикетки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 6.
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Генератор сигналов произвольной формы |
RIGOL DG5000Pro |
1 |
|
Руководство по эксплуатации |
QGB18100-1110-RUS |
1 |
|
USB-кабель |
- |
1 |
|
BNC-кабель |
- |
2 |
|
Кабель питания |
- |
1 |
|
Внешний контейнер |
- |
по заказу |
Сведения о методах измерений
приведены в главе 7 «Генераторы сигналов произвольной формы RIGOL DG5000Pro. Руководство по эксплуатации», QGB18100-1110-RUS.
Нормативные документы
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной
поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной
поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной
поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
«Генераторы сигналов произвольной формы Rigol DG5000Pro. Стандарт предприятия», DSB18100-1110-RU.
