Преобразователи давления измерительные WP36
| Номер в ГРСИ РФ: | 96306-25 |
|---|---|
| Производитель / заявитель: | Fujian Wide Plus Precision Instruments Co., Ltd, Китай |

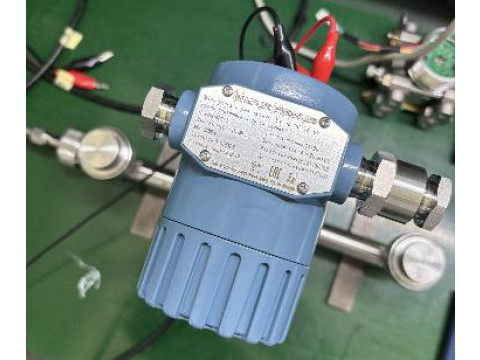

Преобразователи давления измерительные WP36 (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразований значений давления жидкостей, газов или пара в унифицированный выходной сигнал силы постоянного тока или в цифровой выходной сигнал. Кроме того, преобразователи могут использоваться для измерений величин, функционально связанных с измеряемым давлением: уровня и плотности жидкостей, а также для измерений расхода жидкости, газа и пара.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96306-25 | |||||||||||||||||||||||||||
| Действует | по 29.08.2030 | |||||||||||||||||||||||||||
| Наименование | Преобразователи давления измерительные | |||||||||||||||||||||||||||
| Модель | WP36 | |||||||||||||||||||||||||||
| Модификации |
WP361D WP361R WP362A WP362G WP363L WP363G WP361Н |
|||||||||||||||||||||||||||
| Приказы |
№1853 от
29.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5579faa8-c124-c73e-c7d9-e65adde8983a | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Fujian Wide Plus Precision Instruments Co., Ltd., КИТАЙ, No. 16, Xingye West Road, Mawei District, Fuzhou City, Fujian Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-87-202-2025 Государственная система обеспечения единства измерений. Преобразователи давления измерительные WP36. Методика поверки
(с 29.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96306-25: Описание типа
2025-96306-25.pdf
|
Скачать | 502.6 КБ | |
|
96306-25: Методика поверки
РТ-МП-87-202-2025
2025-mp96306-25.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Преобразователи давления измерительные WP36 (далее по тексту - преобразователи) предназначены для непрерывных измерений и преобразований значений давления жидкостей, газов или пара в унифицированный выходной сигнал силы постоянного тока или в цифровой выходной сигнал. Кроме того, преобразователи могут использоваться для измерений величин, функционально связанных с измеряемым давлением: уровня и плотности жидкостей, а также для измерений расхода жидкости, газа и пара.
Описание
Принцип действия преобразователей давления основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента первичного преобразователя (мембраны).
Преобразователи относятся к монокристаллическим кремниевым преобразователям с тензорезистивной схемой. Измеряемое давление при помощи заполняющей жидкости в закрытой полости передается на чувствительный элемент, вызывая его упругую деформацию. В результате деформации изменяется сопротивление моста одного из плеч в диагонали моста Уитстона первичного преобразователя и, как следствие, электрический сигнал. Электрический сигнал преобразуется аналого-цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на устройство, формирующее унифицированный выходной сигнал постоянного тока от 4 до 20 мА. Полученная в цифровом виде информация может отображаться на жидкокристаллическом дисплее (ЖК-дисплее) преобразователя, на дисплее HART-коммуникатора или персонального компьютера.
Преобразователи давления измерительные WP36 могут иметь различные модели, отличающиеся друг от друга видом измеряемого давления, метрологическими характеристиками, функциональными возможностями, наличием дисплея, типами присоединений к процессу, рабочей средой и габаритными размерами.
В зависимости от вида измеряемого давления и вида присоединения преобразователя к процессу различают следующие модели преобразователей:
WP361D, WP363D - преобразователи разности давлений;
WP361G, WP362G, WP363G - преобразователи избыточного давления;
WP361R - преобразователи разности давлений с верхним пределом измерений до 6 кПа включительно;
WP361H - преобразователи разности давлений с высоким рабочим (статическим) давлением;
WP361P - преобразователи избыточного давления с повышенной перегрузкой;
WP363L - преобразователи разности давлений с выносной разделительной
мембранной, с возможностью измерения уровня;
WP361A, WP362A - преобразователи абсолютного давления.
Конструкция преобразователей измерительных WP36 позволяет подключать к ним различные типы фланцев, применять их с выносными разделительными мембранами,
использовать в составе узла измерения расхода в комплексе со стандартными
или специальными сужающими устройствами.
Преобразователи могут изготавливаться как в общепромышленном, так и во взрывозащищённом исполнении.
Заводской номер наносится на маркировочную табличку любым технологическим способом, принятым на предприятии-изготовителе, в виде цифрового или буквенно-цифрового кода (см. рисунок 1).
Общий вид средств измерений представлен на рисунке 1.
пь: WPJ61D
)зон:(0~-10)МРа
1бМРа
хпы CLO75%FS
Заводской помер: 25OL6O261 Дата нзгоа ииляшя: ОГи025
О П^ршь1кжш1<ж{»ьшИ% г~) жировка взрывозащиты: Ex db 11С Тб Gb
iMep сертификата соответствия.:
источник питания: 24V DC
Выходной тмс (4~20)mADC

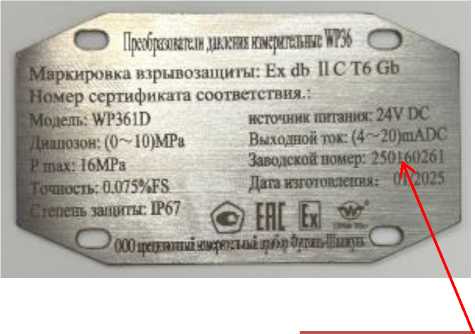

Место нанесения заводского номера

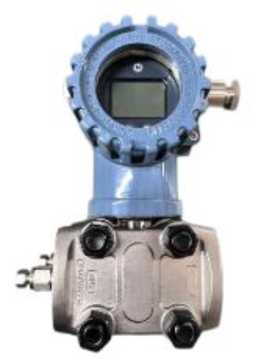

модели WP361R, WP361D
модель WP361H
модели WP361A, WP361G
модель WP361P
модель WP363D
модель WP363G

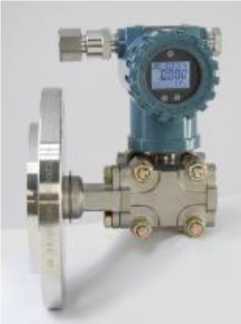

Рисунок 1 - Общий вид преобразователей давления измерительных WP36

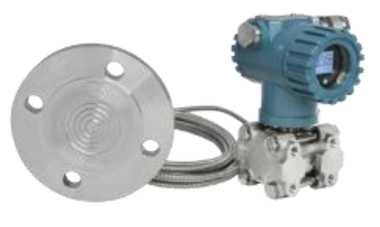

модель WP363L
модели WP362G, WP362A
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование преобразователей не предусмотрено.
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), неизменяемое и несчитываемое. Конструкция приборов исключает возможность несанкционированного влияния на ПО преобразователей и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствие с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения преобразователей
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SW REW |
|
Номер версии ПО (идентификационный номер), не ниже |
8.хх |
|
Цифровой идентификатор ПО |
— |
|
Примечание - «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | |
Идентификационные данные (номер версии) ПО можно увидеть на дисплее преобразователя при включении.
Технические характеристики
Метрологические характеристики приведены в таблицах 2 - 3, технические
характеристики приведены в таблице 4.
Таблица 2 - Основные метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (ДИ), кПа 1) 2) |
см. таблицу 3 |
|
Пределы допускаемой основной приведенной погрешности преобразователя, % ДИн 2) |
см. таблицу 3 |
|
Пределы допускаемой погрешности, вносимой выносной мембраной, % ДИн 4) |
±0,075 |
|
Пределы допускаемой дополнительной погрешности преобразователя, вызванной отклонением температуры от нормальных условий на 10 °C, % ДИн |
±0,1 |
|
Пределы допускаемой дополнительной погрешности, вносимой выносной мембраной, вызванной отклонением температуры от нормальных условий на 10 °C, % ДИн4) |
±0,075 |
|
Вариация показаний, % ДИн 2) |
0,037; 0,075 |
|
Статическое давление (Рраб), МПа 2) 3) |
от 1 до 25 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением статического давления Рраб, % ДИн /10 МПа 3) |
±0,15 |
|
Пределы допускаемой дополнительной приведённой погрешности, вызванной отклонением напряжения питания постоянного тока от номинального значения, уи, % ДИн / 1 В |
±0,005 |
|
Нормальные условия для преобразователей давления: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +21 до +25 до 80 от 84 до 106,7 |
|
1) Преобразователи могут изготавливаться с другими единицами измерений давления, допущенными к применению в Российской Федерации. 2) Конкретное значение указано в паспорте. 3) Для преобразователей разности давлений. 4) При использовании преобразователей с выносной мембраной значения пределов погрешностей самого преобразователя и влияния выносной мембраны суммируются. Примечание: ДИ - максимальный диапазон измерений преобразователя. ДИн - настроенный диапазон измерений преобразователя. | |
Таблица 3 - Диапазоны измерений, пределы допускаемой основной (Yp) погрешности
|
ДИ, кПа |
ДИтт, кПа |
Yp, % ДИн | |
|
ДИн, кПа |
Значение | ||
|
- Разность давлений WP361D, избыточное давление WP361G | |||
|
от -40 до 40 |
1,0 |
>4 |
±0,075; ±0,1 |
|
<4 |
±(0,015 •ДИ/ДИн) | ||
|
от -250 до 250 |
2,5 |
>50 |
±0,075; ±0,1 |
|
<50 |
±(0,015 •ДИ/ДИн) | ||
|
от -1000 до 1000 |
10,0 |
>200 |
±0,075; ±0,1 |
|
<200 |
±(0,015 •ДИ/ДИн) | ||
|
от -100 до 3000 |
30 |
>600 |
±0,075; ±0,1 |
|
<600 |
±(0,015 •ДИ/ДИн) | ||
|
от -100 до 10000 |
1000 |
>2000 |
±0,075; ±0,1 |
|
<2000 |
±(0,0156^ДИ/ДИн) | ||
|
- Разность давлений WP361R | |||
|
от -1,0 до 1,0 |
0,1 |
>0,4 |
±0,075; ±0,1 |
|
<0,4 |
±(0,03 •ДИ/ДИн) | ||
|
от -6,0 до 6,0 |
0,6 |
>1,2 |
±0,075; ±0,1 |
|
<1,2 |
±(0,015 •ДИ/ДИн) | ||
|
- Разность давлений WP361H | |||
|
от -40 до 40 |
1,0 |
>4 |
±0,075; ±0,1 |
|
<4 |
±(0,015 •ДИ/ДИн) | ||
|
от -250 до 250 |
2,5 |
>50 |
±0,075; ±0,1 |
|
<50 |
±(0,015 •ДИ/ДИн) | ||
|
от -1000 до 1000 |
10,0 |
>200 |
±0,075; ±0,1 |
|
<200 |
±(0,015 •ДИ/ДИн) | ||
|
- Абсолютное давление WP361A | |||
|
от 0 до 250 |
12,5 |
>50 |
±0,075; ±0,1 |
|
<50 |
±(0,015 •ДИ/ДИн) | ||
|
от 0 до 1000 |
100 |
>200 |
±0,075; ±0,1 |
|
<200 |
±(0.015-ДИ/ДИн) | ||
|
от 0 до 10000 |
1000 |
>600 |
±0,075; ±0,1 |
|
<600 |
±(0,015 •ДИ/ДИн) | ||
|
- Избыточное давление WP361P | |||
|
от -100 до 20000 |
2000 |
>4000 |
±0,075; ±0,1 |
|
<4000 |
±(0,015 •ДИ/ДИн) | ||
|
от -100 до 40000 |
5000 |
>8000 |
±0,2 |
|
<8000 |
±(0,04 •ДИ/ДИн) | ||
|
- Абсолютное давление WP362A | |||
|
от 0 до 40 |
10,0 |
>20 |
±0,075; ±0,1 |
|
<20 |
±(0,0375 •ДИ/ДИн) | ||
|
от 0 до 250 |
12,5 |
>100 |
±0,075; ±0,1 |
|
<100 |
±(0,03 •ДИ/ДИн) | ||
|
от 0 до 1000 |
250 |
>500 |
±0,075; ±0,1 |
|
<500 |
±(0,0375 •ДИ/ДИн) | ||
|
от 0 до 3000 |
500 |
>1000 |
±0,075; ±0,1 |
|
<1000 |
±(0,025 •ДИ/ДИн) | ||
|
от 0 до 10000 |
1000 |
>2000 |
±0,075; ±0,1 |
|
<2000 |
±(0,015 •ДИ/ДИн) | ||
Продолжение таблицы 3
|
ДИ, кПа |
ДИтт, кПа |
Yp, % ДИн | |
|
ДИн, кПа |
Значение | ||
|
от 0 до 20000 |
2000 |
>4000 <4000 |
±0,075; ±0,1 ±(0,015 •ДИ/ДИн) |
|
от 0 до 40000 |
5000 |
>8000 <8000 |
±0,2 ±(0,04 •ДИ/ДИн) |
|
от 0 до 80000 |
16000 |
>20000 <20000 |
±0,5 ±(0,125 •ДИ/ДИн) |
|
- Избыточное давление WP362G | |||
|
от 0 до 6 |
1,0 |
>1,2 <1,2 |
±0,075; ±0,1 ±(0,015 •ДИ/ДИн) |
|
от 0 до 40 |
6,0 |
>8 <8 |
±0,075; ±0,1 ±(0,015 •ДИ/ДИн) |
|
от 0 до 250 |
12,5 |
>50 <50 |
±0,075; ±0,1 ±(0,015 •ДИ/ДИн) |
|
от 0 до 1000 |
100 |
>200 <200 |
±0,075; ±0,1 ±(0,015 •ДИ/ДИн) |
|
от 0 до 3000 |
500 |
>600 <600 |
±0,075; ±0,1 ±(0,015 •ДИ/ДИн) |
|
от 0 до 10000 |
1000 |
>2000 <2000 |
±0,075; ±0,1 ±(0,015 •ДИ/ДИн) |
|
от 0 до 20000 |
2000 |
>4000 <4000 |
±0,075; ±0,1 ±(0,015 •ДИ/ДИн) |
|
от 0 до 40000 |
5000 |
>8000 <8000 |
±0,2 ±(0,04 •ДИ/ДИн) |
|
от 0 до 80000 |
16000 |
>20000 <20000 |
±0,5 ±(0,125 •ДИ/ДИн) |
|
- Избыточное давление WP363G | |||
|
от 0 до 40 |
10,0 |
>20 <20 |
±0,075; ±0,1 ±(0,0375 •ДИ/ДИн) |
|
от 0 до 250 |
50 |
>100 <100 |
±0,075; ±0,1 ±(0,03 •ДИ/ДИн) |
|
от 0 до 1000 |
250 |
>500 <500 |
±0,075; ±0,1 ±(0,0375 •ДИ/ДИн) |
|
от 0 до 3000 |
500 |
>1000 <1000 |
±0,075; ±0,1 ±(0,025 •ДИ/ДИн) |
|
от 0 до 10000 |
1000 |
>2000 <2000 |
±0,075; ±0,1 ±(0,015 •ДИ/ДИн) |
|
- Избыточное давление WP363D | |||
|
от 0 до 40 |
10,0 |
>20 <20 |
±0,075; ±0,1 ±(0,0375 •ДИ/ДИн) |
|
от 0 до 250 |
50 |
>100 <100 |
±0,075; ±0,1 ±(0,03 •ДИ/ДИн) |
|
от 0 до 1000 |
100 |
>5 00 <500 |
±0,075; ±0,1 ±(0,0375 •ДИ/ДИн) |
|
- Избыточное давление WP363L | |||
|
от 0 до 40 |
10,0 |
>20 <20 |
±0,075; ±0,1 ±(0,0375 •ДИ/ДИн) |
Продолжение таблицы 3
|
ДИ, кПа |
ДИтт, кПа |
Гр, % ДИн | |
|
ДИн, кПа |
Значение | ||
|
от 0 до 250 |
50 |
>100 <100 |
±0,075; ±0,1 ±(0,0здеДИн) |
|
от 0 до 1000 |
250 |
>500 <500 |
±0,075; ±0,1 ±(0,0375 •ДИ/ДИн) |
|
Примечания: 1. ДИ - максимальный диапазон измерений преобразователя. 2. ДИтт - минимальный диапазон измерений - алгебраическая разность между значениями верхнего и нижнего пределов измерений. 3. ДИн - настроенный диапазон измерений преобразователя - алгебраическая разность между значениями верхнего и нижнего пределов измерений. 4. Yр - пределы допускаемой основной приведенной погрешности измерений давления. 5. При изготовлении допускается настройка преобразователей на любой диапазон измерений (ДИн), лежащий внутри приведённого в таблице максимального диапазона измерений (ДИ), но величина диапазона измерений должна быть не менее минимального диапазона измерений (ДИтт). Информация о настроенном диапазоне измерений и основной погрешности заносится в паспорт преобразователя при изготовлении или эксплуатации. | |||
Таблица 4 - Основные технические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Выходные сигналы: - аналоговый сигнал постоянного электрического тока, мА - цифровые сигналы |
от 4 до 20 HART, дисплей |
|
Параметры электропитания: - диапазон напряжений питания постоянного тока, В - номинальное напряжение питания от источника постоянного тока, не менее, В - номинальное напряжение питания от источника постоянного тока, не менее, В |
от 14,5 до 45 19,51) 24 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -602) до +70 до 95 от 86 до 106,7 |
|
Габаритные размеры, мм, не более (длинахширинахвысота) 3) |
117х131х200 |
|
Масса, кг, не более: WP361 WP362 WP3634) |
5,0 2,0 17,0 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb Х |
|
Степень защиты от внешних воздействий |
IP67 |
|
1) Для преобразователей с протоколом HART 2) При температуре ниже минус 30 °С показания ЖКИ могут быть трудноразличимы, частота его обновления снижается, работоспособность преобразователя сохраняется. Для преобразователей взрывозащищенного исполнения температура окружающей среды от -20 до +70 °С. 3) Без учета капиллярных трубок, фланцев, выносных мембран. 4) С учетом массы капиллярных трубок, фланцев, выносных мембран. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч, не менее |
26800 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность манометров портативных
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления измерительный |
WP36 |
1 шт. |
|
Руководство по эксплуатации |
— |
1 экз. 1) |
|
Паспорт |
— |
1 экз. |
|
1) Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; - поставка на электронном носителе. | ||
Сведения о методах измерений
приведены в разделе 1«Принцип работы» руководства по эксплуатации на средство измерений.
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’1 - 1-107 Па, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 06 декабря 2019 № 2900;
Государственная поверочная схема для средств измерений разности давлений до 1-105 Па, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 № 472;
Стандарт предприятия «Преобразователи давления измерительные WP36».
