Расходомеры ультразвуковые LEFM
| Номер в ГРСИ РФ: | 96310-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Cameron International Corporation", США |
|
96310-25: Описание типа
2025-96310-25.pdf
|
Скачать | 310.6 КБ |
Расходомеры ультразвуковые LEFM (далее - УЗР) предназначены для измерений объема и объемного расхода нефти, транспортируемой по трубопроводу.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96310-25 | |||||||||||||||||||||
| Наименование | Расходомеры ультразвуковые LEFM | |||||||||||||||||||||
| Модификации |
280CiRN 280CiRN-M |
|||||||||||||||||||||
| Приказы |
№1866 от
02.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 117795a8-0dff-5a88-e50a-5d03eb6a8f05 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Cameron International Corporation (“Cameron”) Caldon® Ultrasonics Technology Center, СОЕДИНЕННЫЕ ШТАТЫ, 1000 McClaren Woods Drive”, Coraopolis, PA 15108
Поверка
| Методика поверки / информация о поверке |
МИ 3265-2010 Рекомендация. Государственная система обеспечения единства измерений. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации
(с 02.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96310-25: Описание типа
2025-96310-25.pdf
|
Скачать | 310.6 КБ |
Описание типа
Назначение
Расходомеры ультразвуковые LEFM (далее - УЗР) предназначены для измерений объема и объемного расхода нефти, транспортируемой по трубопроводу.
Описание
К настоящему типу средств измерений относятся расходомеры ультразвуковые LEFM следующих модификаций 280CiRN и 280CiRN-M, которые отличаются друг от друга диапазонами объёмного расхода нефти. К модификации 280CiRN относятся УЗР с заводскими №№ 110824002, 110830007, 110824001, 110830005, 110824003. К модификации 280CiRN-M относятся УЗР с заводским № 110830006.
УЗР применяются в составе измерительных линий системы измерений количества и показателей качества нефти.
Принцип действия УЗР основан на измерении времени прохождения ультразвуковых импульсов в движущейся среде по направлению движения и против него в зависимости от скорости среды. Разность времени прохождения пропорциональна средней скорости движения среды. Для известной площади сечения трубопровода, зная распределение скоростей в местах установки ультразвуковых преобразователей, по сечению трубопровода, определяется объемный расход.
УЗР состоят из двух основных компонентов: первичного преобразователя расхода (корпуса УЗР, который представляет собой специально спроектированную секцию трубы с сужением к середине и фланцами на концах) и трансмиттера (содержит электронный блок обработки акустических данных и устройство индикации (дисплей)).
В средней части корпуса УЗР в двух ортогональных плоскостях и под углом 45° к его продольной оси расположены два блока ультразвуковых преобразователей. Каждый блок ультразвуковых преобразователей состоит их четырех пар первичных акустических преобразователей (далее - ПАП), которые поочередно передают и принимают ультразвуковые импульсы.
Трансмиттер формирует необходимые команды для работы ПАП, обрабатывает результаты измерений, и генерирует выходные сигналы.
Трансмиттер оснащен:
- двумя интерфейсами RS485 для вывода по протоколу Modbus информации с результатами измерений и сигналов диагностики УЗР;
- инфракрасным портом Pocket PC;
- входом для аналогового сигнала 4-20 мА;
- выходом для аналогового сигнала 4-20 мА.
Трансмиттер имеет двухстрочный дисплей, по 16 знаков в строке, высотой 6 мм, обеспечивающий индикацию параметров потока, включая текущий расход, объем, данные аналоговых входов, аварийную сигнализацию, обнаружение неисправностей и акустическую диагностическую информацию.
УЗР оборудованы опцией продувки портов ультразвуковых датчиков от эксплуатационных загрязнений. Процедура продувки не оказывает влияния на метрологические характеристики УЗР.
Заводской номер в виде цифрового обозначения нанесен на шильд-табличку первичного преобразователя расхода УЗР.
Пломбировка УЗР осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные:
- на проволоке, пропущенной через 2 винта крышки каждого блока ПАП;
- на проволоке, охватывающей корпус трансмиттера.
- на проволоках, пропущенных через отверстия шпилек, расположенных на диаметрально противоположных фланцах.

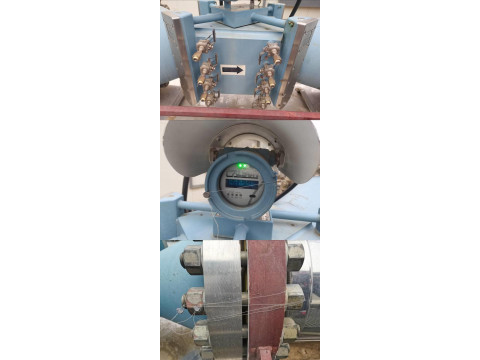

Схемы пломбировки от несанкционированного доступа блоков ПАП на корпусе УЗР, трансмиттера и фланцев представлены на рисунках 1а, 1б и 1в соответственно. Общий вид УЗР представлен на рисунке 2.

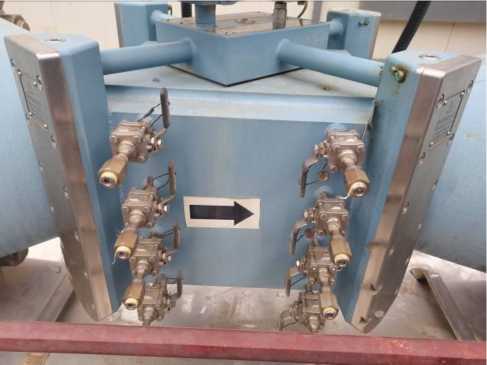

Рисунок 1а - Схема пломбировки блоков ПАП на корпусе УЗР

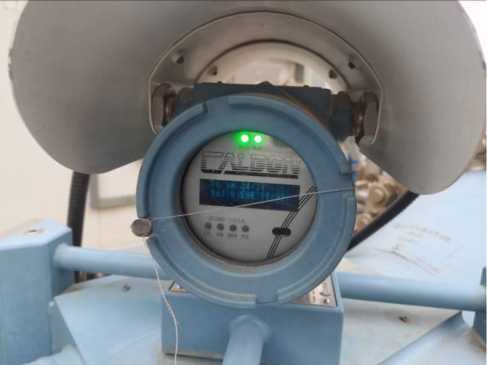

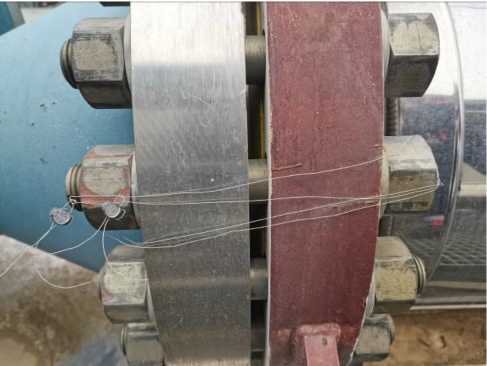

Рисунок 1б и 1в - Схема пломбировки трансмиттера и фланцев УЗР

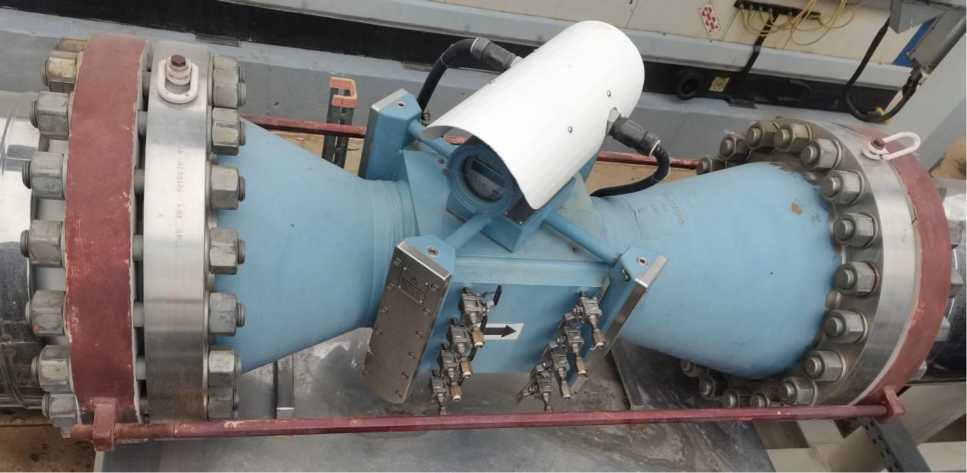

Рисунок 2 - Общий вид УЗР
Технические характеристики
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон объёмного расхода нефти, м3/ч: - для модификации 280CiRN - для модификации 280CiRN-M |
от 600 до 2855 от 400 до 2855 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема, % |
±0,15 |
Т а б л и ц а 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть соответствующая техническому регламенту и/или национальному стандарту |
|
Давление (избыточное) измеряемой среды, МПа |
от 0,4 до 6,3 |
|
Температура измеряемой среды, °С |
от +5 до +60 |
|
Наличие свободного газа в измеряемой среде |
не допускается |
|
Режим работы |
непрерывный |
|
Диаметр условного прохода (Ду), мм |
400 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре 35°С, %, не более - атмосферное давление, кПа |
от -40 до +55 99 от 84 до 107 |
|
Длины прямых участков: - до расходомера - после расходомера |
не менее пяти Ду не менее трех Ду |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 18 до 30 |
Т а б л и ц а 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на титульный лист паспорта УЗР типографским способом.
Комплектность
Т а б л и ц а 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Расходомер ультразвуковой LEFM |
_ |
1 |
|
Паспорт |
_ |
1 |
|
Руководство пользователя |
IB1203 |
1 |
Сведения о методах измерений
приведены в разделе 4 Руководства пользователя.
Нормативные документы
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.1.1);
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
