Аттенюаторы коаксиальные Д2-18-2
| Номер в ГРСИ РФ: | 96317-25 |
|---|---|
| Категория: | Аттенюаторы |
| Производитель / заявитель: | АО НПО «МИК», г. Челябинск |
Аттенюаторы коаксиальные Д2-18-2 (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных линиях передачи в диапазоне частот от 0 до 18 ГГц.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96317-25 | ||||||||||||||||||||||||||||||||||||||||||
| Действует | по 03.09.2030 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Аттенюаторы коаксиальные | ||||||||||||||||||||||||||||||||||||||||||
| Модель | Д2-18-2 | ||||||||||||||||||||||||||||||||||||||||||
| Модификации |
Д2-18-2-01 Д2-18-2-02 Д2-18-2-03 Д2-18-2-04 Д2-18-2-05 Д2-18-2-06 Д2-18-2-07 Д2-18-2-08 Д2-18-2-09 Д2-18-2-10 Д2-18-2-20 Д2-18-2-30 Д2-18-2-40 |
||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1877 от
03.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0290be42-d42e-87c5-6b90-9de1cd76c7bd | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
АО НПО «МИК», РОССИЯ, г. Челябинск, ул. Труда, д. 84, помещ. 33, оф. 407
Поверка
| Методика поверки / информация о поверке |
МП-ПР-18-2025 Государственная система обеспечения единства измерений. Аттенюаторы коаксиальные Д2-18-2. Методика поверки
(с 03.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96317-25: Описание типа
2025-96317-25.pdf
|
Скачать | 148.3 КБ | |
|
96317-25: Методика поверки
МП-ПР-18-2025
2025-mp96317-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Аттенюаторы коаксиальные Д2-18-2 (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных линиях передачи в диапазоне частот от 0 до 18 ГГц.
Описание
Принцип действия аттенюаторов основан на ослаблении энергии проходящего от входа к выходу электрического сигнала в резистивной секции.
Аттенюаторы выполнены в виде микрополосковой линии, в которой в качестве поглотителей используются резистивные аттенюаторы, изготовленные по толстопленочной технологии. В качестве материала подложек используется высокочастотная керамика. Микрополосковые линии заканчиваются стандартными соединителями типа N.
Аттенюаторы изготавливаются в следующих модификациях Д2-18-2-01, Д2-18-2-02, Д2-18-2-03, Д2-18-2-04, Д2-18-2-05, Д2-18-2-06, Д2-18-2-07, Д2-18-2-08, Д2-18-2-09, Д2-18-2-10, Д2-18-2-20, Д2-18-2-30, Д2-18-2-40, которые отличаются друг от друга значением вносимого ослабления.
Корпус аттенюаторов цилиндрический, неразборный. По оси аттенюаторов расположены коаксиальные разъёмы N-типа. Оба разъёма равноправны.
Заводской номер, идентифицирующий каждый экземпляр аттенюаторов, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на корпусе аттенюатора.
Конструкция аттенюаторов не предусматривает нанесение знака поверки на его корпус.
Пломбирование аттенюаторов не предусмотрено.

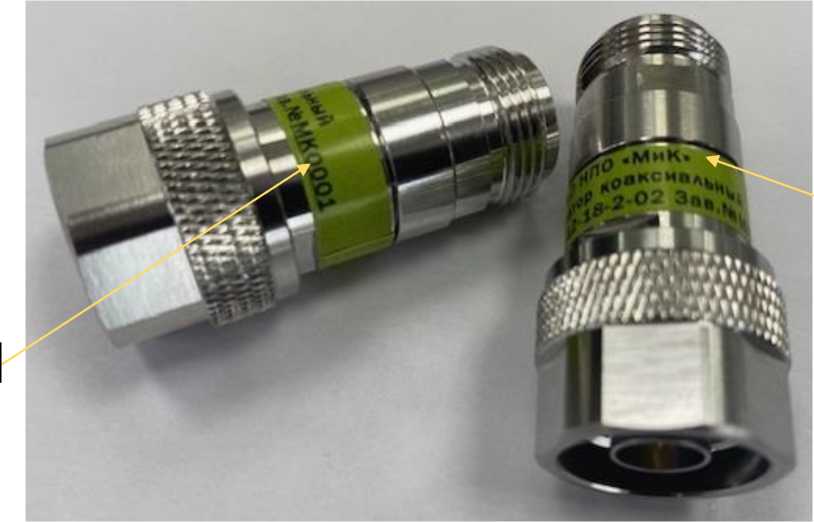

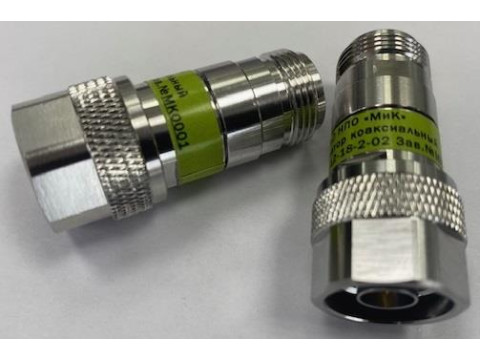

Общий вид аттенюаторов, место нанесения знака утверждения типа и место нанесения серийного номера представлены на рисунке 1.
Рисунок 1. Общий вид аттенюаторов, место нанесения знака утверждения типа (А) и место нанесения заводского номера (Б)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициент стоячей волны по напряжению (КСВН), не более |
1,35 |
|
Номинальная входная мощность, Вт, не более |
1,5 |
|
Номинальное значение волнового сопротивления, Ом |
50 |
|
Коаксиальный соединитель |
N (bilii<;i)-N (розетка) |
|
Диапазон рабочих частот, ГГ ц |
от 0 до 18 |
|
Номинальное значение ослабления, дБ, для модификации: | |
|
Д2-18-2-01 |
1 |
|
Д2-18-2-02 |
2 |
|
Д2-18-2-03 |
3 |
|
Д2-18-2-04 |
4 |
|
Д2-18-2-05 |
5 |
|
Д2-18-2-06 |
6 |
|
Д2-18-2-07 |
7 |
|
Д2-18-2-08 |
8 |
|
Д2-18-2-09 |
9 |
|
Д2-18-2-10 |
10 |
|
Д2-18-2-20 |
20 |
|
Д2-18-2-30 |
30 |
|
Д2-18-2-40 |
40 |
Продолжение таблицы 1
|
Допускаемое отклонение действительного значения ослабления от номинального, дБ, для модификации: Д2-18-2-01 Д2-18-2-02 Д2-18-2-03 Д2-18-2-04 Д2-18-2-05 Д2-18-2-06 Д2-18-2-07 Д2-18-2-08 Д2-18-2-09 Д2-18-2-10 Д2-18-2-20 Д2-18-2-30 Д2-18-2-40 |
±0,80 ±0,80 ±0,80 ±0,80 ±0,80 ±0,80 ±0,80 ±0,80 ±0,80 ±1,00 ±1,00 ±1,00 ±1,00 |
|
Пределы допускаемой абсолютной погрешности определения действительных значений ослабления, дБ Д2-18-2-01 Д2-18-2-02 Д2-18-2-03 Д2-18-2-04 Д2-18-2-05 Д2-18-2-06 Д2-18-2-07 Д2-18-2-08 Д2-18-2-09 Д2-18-2-10 Д2-18-2-20 Д2-18-2-30 Д2-18-2-40 |
±0,3 ±0,3 ±0,3 ±0,3 ±0,3 ±0,3 ±0,3 ±0,3 ±0,3 ±0,3 ±0,3 ±0,3 ±0,3 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
6000 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,08 |
|
Габаритные размеры (длинахдиаметр), мм, не более |
50x25 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, %, не более |
от -10 до +25 80 |
Знак утверждения типа
наносится на наклейку на корпус методом печати и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Аттенюатор коаксиальный |
Д2-18-21) |
1 |
|
Руководство по эксплуатации |
ЕМСВ.434821.002 РЭ |
1 |
|
Переход коаксиальный |
МК-1 П’-^-Х-РР11 |
1 |
|
Переход коаксиальный |
МК-11Р-18-\-ВВ1)1 |
1 |
|
1) Модификация по заказу | ||
Сведения о методах измерений
приведены в разделе «Порядок работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
ЕМСВ.434821.002 ТУ Аттенюатор коаксиальный Д2-18-2. Технические условия.
