Комплексы термометрические многодиапазонные цифровые КТМЦ
| Номер в ГРСИ РФ: | 96321-25 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО «ИнТехЛаб», г. Тюмень |
Комплексы термометрические многодиапазонные цифровые КТМЦ (далее - КТМЦ) предназначены для измерений, регистрации, длительного хранения и передачи в цифровой форме распределения температуры в скважине.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96321-25 | ||||||||||||
| Действует | по 03.09.2030 | ||||||||||||
| Наименование | Комплексы термометрические многодиапазонные цифровые | ||||||||||||
| Модель | КТМЦ | ||||||||||||
| Модификации |
КТМЦ-00-1200/3000/6/Г/С80/У КТМЦ-01-1200/3000/6/Г/С80/У/Б2 КТМЦ-10-1200/3000/6/Г/С80/У |
||||||||||||
| Приказы |
№1877 от
03.09.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 838905bf-ded7-6d33-a7fa-5945fec730b9 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ИнТехЛаб», РОССИЯ, 625022, Тюменская область, г. Тюмень, ул. Ю. - Р. Г. Эрвье, д. 28, к. 3, кв. 3
Поверка
| Методика поверки / информация о поверке |
ВЯ.31.1708394.00 МП Государственная система обеспечения единства измерений. Комплексы термометрические многодиапазонные цифровые. Методика поверки
(с 03.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96321-25: Описание типа
2025-96321-25.pdf
|
Скачать | 167.4 КБ | |
|
96321-25: Методика поверки
ВЯ.31.1708394.00 МП
2025-mp96321-25.pdf
|
Скачать | 962.9 КБ |
Описание типа
Назначение
Комплексы термометрические многодиапазонные цифровые КТМЦ (далее - КТМЦ) предназначены для измерений, регистрации, длительного хранения и передачи в цифровой форме распределения температуры в скважине.
Описание
КТМЦ представляют собой последовательно соединённые общим кабелем температурные датчики, контроллер. Датчики располагаются в соответствии с ГОСТ 25358-2020, либо в соответствии со спецификацией заказчика. В качестве датчиков используются первичные преобразователи температуры с цифровым выходом соединённых параллельно, помещённые в оплётку из полиэстера и далее в силиконовую изоляцию обеспечивая герметичность и защиту от влаги и загрязнений. Контроллер на базе многоядерного процессора, со встроенной памятью до 520 кб и возможность расширения flash памятью до 1 Гб, встроенным программным обеспечением (далее - ПО), разработанным ООО «ИнТехЛаб» преобразует данные из протокола 1WIRE в RS-485 (Modbus RTU) либо Wi-Fi (HTTP (UDP/TCP), GSM, LoRaWAN 868МГц с учётом исполнения комплекса, для дальнейшей передачи.
Принцип действия КТМЦ основан на преобразовании температуры, воздействующей на чувствительные элементы датчиков, в цифровой код. Контроллер в своей энергонезависимой памяти содержит индивидуальные калибровочные коэффициенты на каждый датчик. Контроллер на базе многоядерного процессора, со встроенной памятью обрабатывает данные и передаёт значения с учётом калибровочных поправок при их наличии. Питание КТМЦ осуществляется от внешнего источника питания или от батарейного блока в зависимости от исполнения.

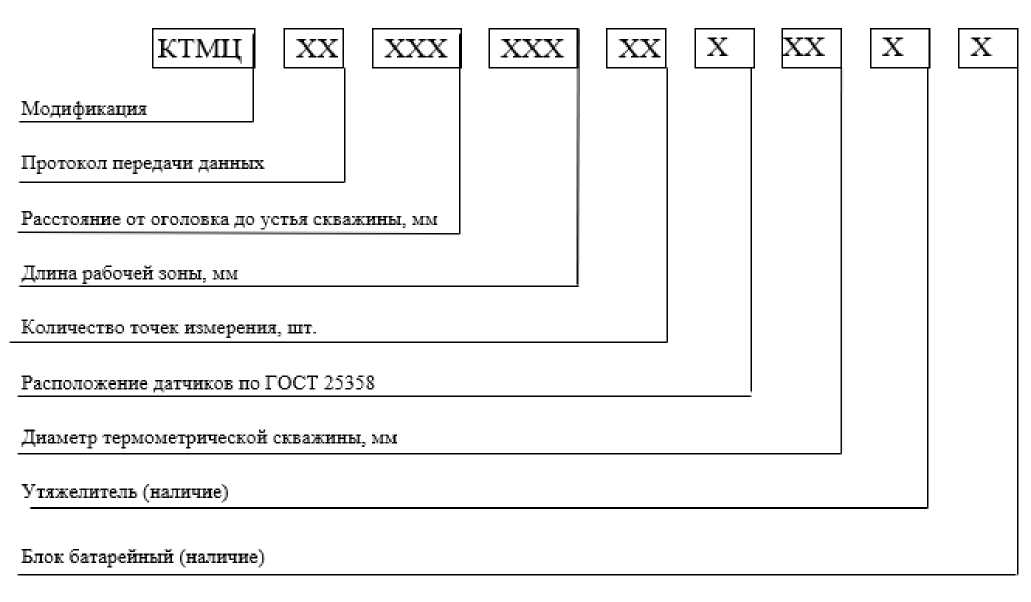

Схема условного обозначения КТМЦ приведена на рисунке 1.
Рисунок 1 - Схема условного обозначения КТМЦ
Заводской номер в виде цифрового обозначения наносится на информационную табличку методом лазерной гравировки, закреплённую на корпусе блока контроллера. Конструкция КТМЦ не предусматривает нанесения знака поверки на средство измерений. Пломбирование КТМЦ не предусмотрено.

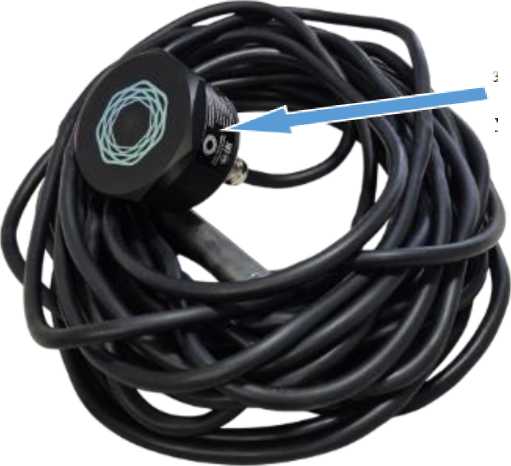

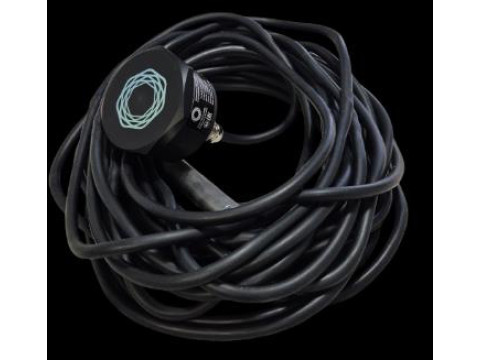

Фотография общего вида КТМЦ с указанием места нанесения заводского номера приведена на рисунке 2.
Место нанесения заводского номера И LttitUM утверждения типа
Рисунок 2 - Общий вид КТМЦ с указанием места нанесения заводского номера и знака утверждения типа
Программное обеспечение
КТМЦ оснащены встроенным ПО. Внутреннее ПО записывается на контроллер и программируется на заводе-изготовителе.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО предусмотрен трёхуровневый разграниченный доступ по паролям («Пользователь», «Сервис», «ЦСМ»), в зависимости от выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Программное обеспечение КТМЦ |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 2.1.4 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -55 до +85 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Дискретность измерений, °С |
0,01 | |
|
Показатель тепловой инерции, с, не более |
20 | |
|
Количество датчиков измерения температуры |
от 1 до 137 | |
|
Длина измерительного шлейфа, м, не более |
250 | |
|
Диаметр измерительного шлейфа, мм, не более |
9 | |
|
Диаметр измерительного шлейфа в месте установки датчика, мм, не более |
15 | |
|
Масса, кг, не более |
45 | |
|
Расстояние между датчиками измерения температуры, мм |
в соответствии с ГОСТ 25358-2020 или по требованиям заказчика | |
|
Напряжение питания, В |
от 3,6 до 5,0 | |
|
Потребляемый ток, мА не более |
Режим измерений и передачи показаний |
80 |
|
Режим фоновых измерений |
40 | |
|
Режим сна |
0,1 | |
|
Вид климатического исполнения, обозначение по ГОСТ 15150-69 |
У1, УХЛ1 | |
|
Степень защиты от воздействия пыли и воды, обозначение по ГОСТ 14254-2015 |
IP68 | |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
100 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации КТМЦ типографским способом и на информационную табличку методом лазерной гравировки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Комплекс термометрический многодиапазонный цифровой |
КТМЦ |
1 |
|
Паспорт |
КТМЦ 023160.01.ПС |
1 |
|
Руководство по эксплуатации |
КТМЦ 023160.01.РЭ |
1 |
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» документа КТМЦ 023160.01.РЭ «Комплексы термометрические многодиапазонные цифровые КТМЦ. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении государственной поверочной схемы для средств измерений температуры»;
ГОСТ 25358-2020 «Грунты. Метод полевого определения температуры»;
ТУ 26.51.70-001-56326726-2024 «Комплексы термометрические многодиапазонные цифровые КТМЦ. Технические условия».
