Источники питания постоянного тока АКИП-1198
| Номер в ГРСИ РФ: | 96324-25 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "UNI TREND TECHNOLOGY (CHINA) CO., LTD", Китай |
Источники питания постоянного тока АКИП-1198 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96324-25 | ||||||
| Действует | по 03.09.2030 | ||||||
| Наименование | Источники питания постоянного тока | ||||||
| Модель | АКИП-1198 | ||||||
| Приказы |
№1877 от
03.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 73ec63a3-c27a-913d-458d-7c9e24241f0a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
UNI-TREND TECНNOLOGY (CHINA) СО., LTD, КИТАЙ, No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-616-551-2025 Государственная система обеспечения единства измерений. Источники питания постоянного тока АКИП-1198. Методика поверки
(с 03.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96324-25: Описание типа
2025-96324-25.pdf
|
Скачать | 234.7 КБ | |
|
96324-25: Методика поверки
РТ-МП-616-551-2025
2025-mp96324-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-1198 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Описание
Источники представляют собой электронные устройства средней мощности, выполненные в виде моноблока в металлическом корпусе настольного исполнения. На передней панели расположены дисплей, клавиши управления и клеммы выходного напряжения. Разъем для подключения питания источника расположен на задней панели.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в регулируемое стабилизированное напряжение постоянного тока и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на встроенном цифровом дисплее. По принципу действия источники относятся к линейным источникам питания.
Источники АКИП-1198 являются трехканальными, каналы 1 и 2 с возможностью регулировки в указанных в технических характеристиках значениях, канал 3 с фиксированным значением напряжения и ограничением по току. Для каналов 1 и 2 доступны три режима работы: независимые каналы, параллельное соединение, последовательное соединение.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников.
Общий вид источников представлен на рисунке 1. Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунке 2. Место нанесения знака поверки представлено на рисунке 3.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид источников АКИП-1198

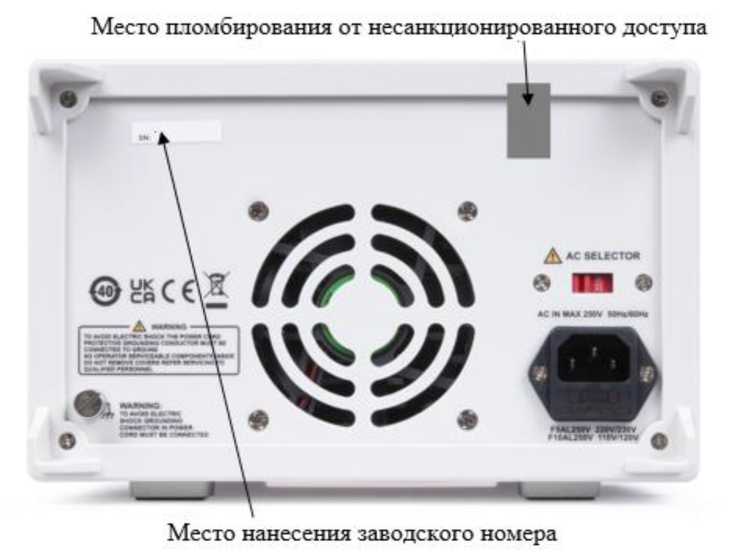

Место нанесения заводского номера
Л АС МиССГСЖ
Место пломбирования от несанкционированного доступа
Рисунок 2 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа

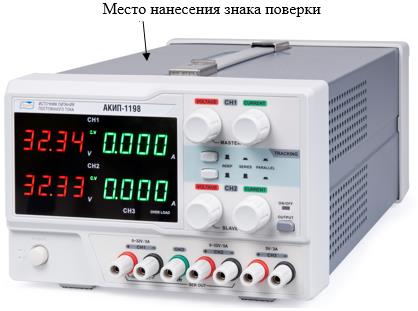

Место нанесения знака поверки
Рисунок 3 - Место нанесения знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведений напряжения постоянного тока, В: Канал 1, Канал 2 Канал 3 |
от 0 до 32 5 |
|
Диапазон воспроизведений силы постоянного тока, А: Канал 1, Канал 2 Канал 3 |
от 0 до 5 3 |
|
Максимальная выходная мощность, Вт: Канал 1, Канал 2 (на канал) Канал 3 |
160 15 |
|
Разрешение при воспроизведении /измерении напряжения, мВ |
10 |
|
Разрешение при воспроизведении /измерении силы тока, мА |
1 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В: Канал 1, Канал 2 Канал 3 |
±(0,001-ивых+0, 03) не нормируется |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А: Канал 1, Канал 2 Канал 3 |
±(0,003-1вых+0,01) не нормируется |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В: Канал 1, Канал 2 Канал 3 |
±(0,001-ивых+0, 03) не нормируется |
Продолжение таблицы 1
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А: Канал 1, Канал 2 Канал 3 |
±(0,003-Ьых+0,01) не нормируется |
|
Нестабильность выходного напряжения при изменении напряжения питания, В: Канал 1, Канал 2 Канал 3 |
±(0,0001-ивых+0, 003) ±0,005 |
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, В: при изменении силы тока нагрузки, В: Канал 1, Канал 2 Канал 3 |
±(0,0001-ивых+0,003) ±(0,03^вых+0,005) |
|
Нестабильность силы тока при изменении напряжения питания, А: Канал 1, Канал 2 |
±(0,001-!вых+0, 005) |
|
Нестабильность силы тока при изменении напряжения нагрузки, А: силы тока при изменении напряжения на нагрузке, А: Канал 1, Канал 2 |
±(0,002-!вых+0, 003) |
|
Примечания: ивых - воспроизводимое значение напряжения постоянного тока, В 1вых — воспроизводимое значение силы постоянного тока, А | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжение переменного тока, В; частота переменного тока, Гц |
100/120, ±10 %; 220/230, ±10 % 50/60 |
|
Потребляемая мощность, Вт, не более |
700 |
|
Масса, кг, не более |
10,5 |
|
Габаритные размеры (ширинахвысотах длина), мм, не более |
319х146х226 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от 10 до +40 от 30 до 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на лицевую панель источников в месте, указанном на рисунке 1, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
АКИП-1198 |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Сетевой кабель |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе «Работа с прибором» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А;
Источники питания постоянного тока АКИП-1198. Стандарт предприятия.
