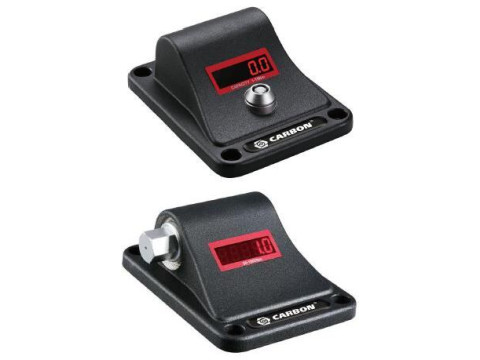

Измерители крутящего момента силы CARBON
| Номер в ГРСИ РФ: | 96331-25 |
|---|---|
| Производитель / заявитель: | ASA Auto HK Limited, ТАЙВАНЬ (КИТАЙ) |
Измерители крутящего момента силы CARBON (далее - измерители) предназначены для контроля рабочих значений крутящего момента силы при работе с динамометрическим инструментом.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96331-25 | |||||||||
| Действует | по 04.09.2030 | |||||||||
| Наименование | Измерители крутящего момента силы | |||||||||
| Модель | CARBON | |||||||||
| Модификации |
CARBON CTTC-150 CARBON CTTC-2000 |
|||||||||
| Приказы |
№1895 от
04.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | f17e9f6c-4802-b062-78c9-3f5c7bbd0a44 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ASA Auto HK Limited, ТАЙВАНЬ (КИТАЙ), 11, Yongxing Road, Nantou City, Nantou County, 54067
Поверка
| Методика поверки / информация о поверке |
МП АПМ 05-25 Государственная система обеспечения единства измерений. Измерители крутящего момента силы CARBON. Методика поверки
(с 04.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96331-25: Описание типа
2025-96331-25.pdf
|
Скачать | 243.3 КБ | |
|
96331-25: Методика поверки
МП АПМ 05-25
2025-mp96331-25.pdf
|
Скачать | 816.2 КБ |
Описание типа
Назначение
Измерители крутящего момента силы CARBON (далее - измерители) предназначены для контроля рабочих значений крутящего момента силы при работе с динамометрическим инструментом.
Описание
Принцип действия измерителей заключается в преобразовании деформации упругого тела первичного измерительного преобразователя с наклеенными на нем тензорезисторами в пропорциональный приложенному крутящему моменту силы сигнал разбаланса тензометрического моста. Электрические сигналы разбаланса поступают в измерительный усилитель, где осуществляется их преобразование и обработка с выводом значений на устройство индикации.
Конструктивно измерители CARBON изготовлены из стали высокой прочности и выполнены в корпусе прямоугольной формы. На верхней плоскости корпуса измерителей расположен дисплей, на задней плоскости расположены кнопки включения, обнуления показаний и разъем для подключения кабеля питания, а на торцевой или верхней плоскости, в зависимости от модификации - присоединительный шестигранник.
К средствам измерений данного типа относятся измерители крутящего момента силы CARBON модификаций: CARBON CTTC-15, CARBON CTTC-30, CARBON CTTC-150, CARBON CTTC-500, CARBON CTTC-1000, CARBON CTTC-2000. Модификации отличаются между собой диапазоном измерений крутящего момента силы, местом расположения и размером присоединительного шестигранника.
Пломбирование крепёжных винтов корпуса измерителей производится на нижней и торцевой поверхностях измерителей.
Заводской номер измерителей в цифровом формате указывается методом печати на маркировочной наклейке, расположенной на нижней поверхности измерителя.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителей крутящего момента силы CARBON модификаций CARBON CTTC-15, CARBON CTTC-30 представлен на рисунке 1.
Общий вид измерителей крутящего момента силы CARBON модификаций CARBON CTTC-150, CARBON CTTC-500, CARBON CTTC-1000, CARBON CTTC-2000 представлен на рисунке 2.
Общий вид задней части измерителей крутящего момента силы CARBON представлен на рисунке 3.
Места пломбирования измерителей крутящего момента силы CARBON представлены на рисунках 4-5.
Общий вид измерителя крутящего момента силы CARBON в футляре представлен на рисунке 6.

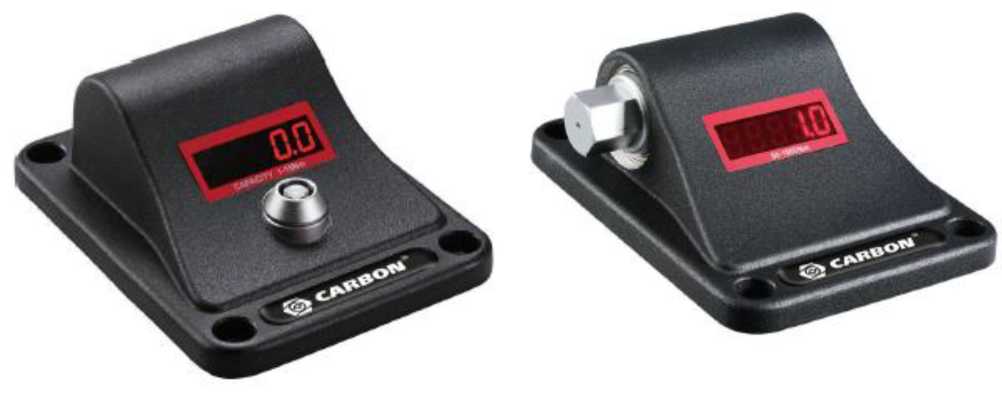

Рисунок 1 - Общий вид измерителей крутящего момента силы CARBON модификаций CARBON CTTC-15, CARBON CTTC-30
Рисунок 2 - Общий вид измерителей крутящего момента силы CARBON модификаций CARBON CTTC-150, CARBON CTTC-500, CARBON CTTC-1000, CARBON CTTC-2000
Место указания заводского номера
Место пломбирования измерителя на нижней части корпуса

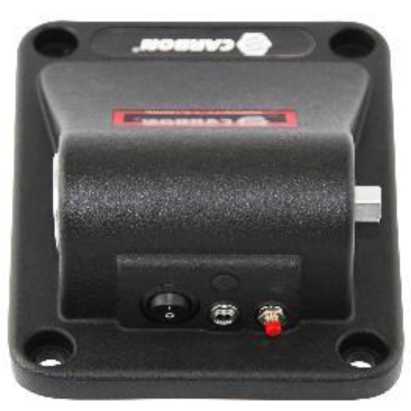

Рисунок 3 - Общий вид задней части измерителей крутящего момента силы CARBON
Рисунок 4 - Место пломбирования измерителей крутящего момента силы CARBON
ПГГЛО'/ED

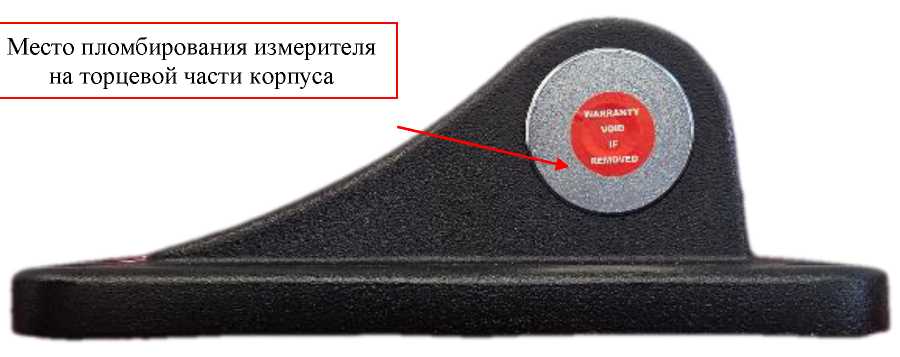

Место пломбирования измерителя на торцевой части корпуса
Рисунок 5 - Место пломбирования измерителей крутящего момента силы CARBON

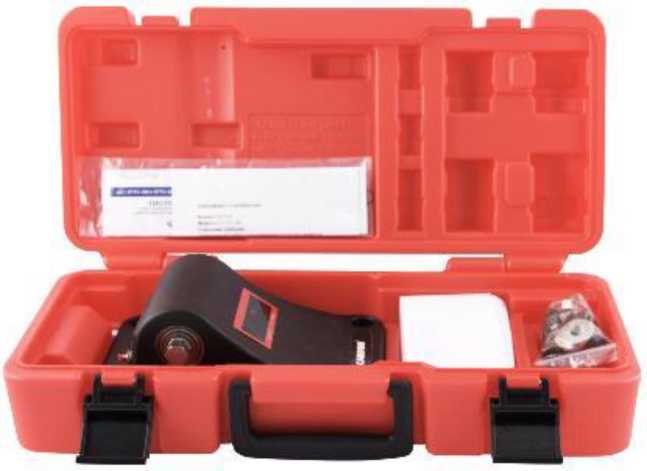

Рисунок 6 - Общий вид измерителя крутящего момента силы CARBON в футляре
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Дискретность |
Диапазон измерений крутящего момента силы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
CARBON CTTC-15 |
0,01 |
от 1 до 15 |
±1 |
|
CARBON CTTC-30 |
0,01 |
от 1,5 до 30 | |
|
CARBON CTTC-150 |
0,1 |
от 7,5 до 150 | |
|
CARBON CTTC-500 |
0,1 |
от 25 до 500 | |
|
CARBON CTTC-1000 |
0,1 |
от 50 до 1000 | |
|
CARBON CTTC-2000 |
0,1 |
от 100 до 2000 |
Таблица 2 - Основные технические характеристики
|
Модификация |
Размеры присоединительного шестигранника, мм |
Габаритные размеры (ДлинахШиринах Высота), мм, не более |
Масса, кг, не более |
Условия эксплуатации: температура окружающего воздуха, °С |
|
CARBON CTTC-15 CARBON CTTC-30 |
11 |
205х155х76 |
2,94 |
от +15 до +35 |
|
CARBON CTTC-150 |
14 |
3,44 | ||
|
CARBON CTTC-500 CARBON CTTC-1000 |
27 |
4,06 | ||
|
CARBON CTTC-2000 |
32 |
4,56 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
30000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель крутящего момента силы |
CARBON |
1 шт. |
|
Адаптер для подключения в сеть |
- |
1 шт. |
|
Винт М10 х 45 мм, шайба, гайка |
- |
по 4 шт. |
|
Головки торцевые |
- |
1 комплект |
|
Паспорт |
- |
1 экз. |
|
Сертификат о калибровке завода-изготовителя |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в:
- разделе 4 «Рекомендации по эксплуатации» «Измерители крутящего момента силы CARBON. CTTC-150 Измеритель крутящего момента силы CARBON, 7,5-150 Нм. CTTC-2000 Измеритель крутящего момента силы CARBON, 100-2000 Нм. Паспорт»;
- разделе 4 «Рекомендации по эксплуатации» «Измерители крутящего момента силы CARBON. CTTC-15 Измеритель крутящего момента силы CARBON 1-15 Нм. CTTC-30 Измеритель крутящего момента силы CARBON 1,5-30 Нм. Паспорт»;
- разделе 4 «Рекомендации по эксплуатации» «Измерители крутящего момента силы CARBON. CTTC-500 Измеритель крутящего момента силы CARBON 25-500 Нм. CTTC-1000 Измеритель крутящего момента силы CARBON 50-1000 Нм. Паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от «06» сентября 2024 г. № 2152
«Стандарт предприятия. Измерители крутящего момента силы CARBON»
