Трансформаторы напряжения JDZX
| Номер в ГРСИ РФ: | 96333-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Jiangsu Cosine Electric Co., Ltd.", Китай |
|
96333-25: Описание типа
2025-96333-25.pdf
|
Скачать | 187.5 КБ |
Трансформаторы напряжения JDZX (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96333-25 | ||||||||||||
| Действует | по 04.09.2030 | ||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||
| Модель | JDZX | ||||||||||||
| Модификации |
JDZX15-6R(CQ) JDZXF9-35ALR(CQ) JDZX15-35ALR(CQ) |
||||||||||||
| Приказы |
№1895 от
04.09.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | f06d93a4-d1e3-a8bb-572e-98d2756d6727 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Jiangsu Cosine Electric Co., Ltd., КИТАЙ, Wenchang East Rd. 131 .Taixing City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
(с 04.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96333-25: Описание типа
2025-96333-25.pdf
|
Скачать | 187.5 КБ |
Описание типа
Назначение
Трансформаторы напряжения JDZX (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы выполнены в корпусе из полиуретанового компаунда, залитого во внешний алюминиевый корпус, и имеют один изолированный вывод первичной обмотки в верхней части трансформатора и выводы вторичных обмоток, расположенные в нижней части корпуса. На лицевой стороне трансформаторов расположена табличка с техническими данными.
Трансформаторы выпускаются в модификациях JDZX15-6R(CQ), JDZX15-6BCLR(CQ), JDZX15-10R(CQ), JDZX15-10BCLR(CQ), JDZX15-15BCLR(CQ), JDZX15-15ALR(CQ), JDZX15-20ALR(CQ), JDZX15-20BCLR(CQ), JDZX15-35ALR(CQ), JDZXF9-35ALR(CQ), отличающихся метрологическими и техническими характеристиками.
Заводской номер наносится на корпус трансформаторов методом лазерной гравировки в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1 - 6. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.

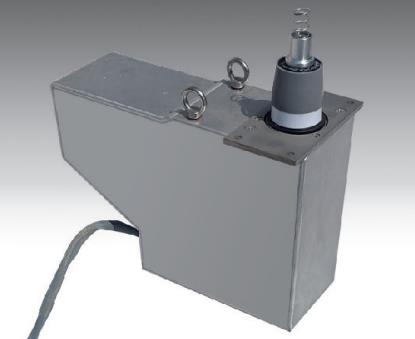

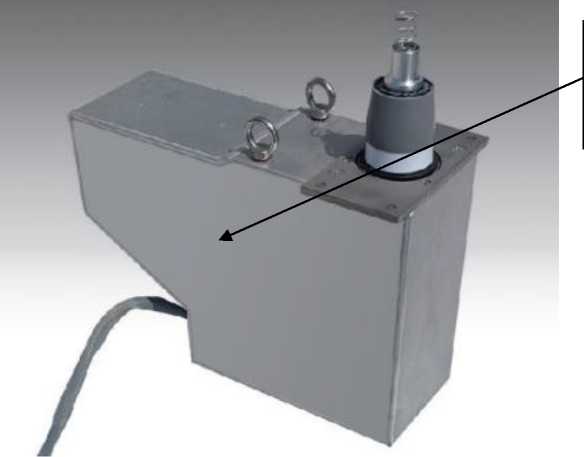

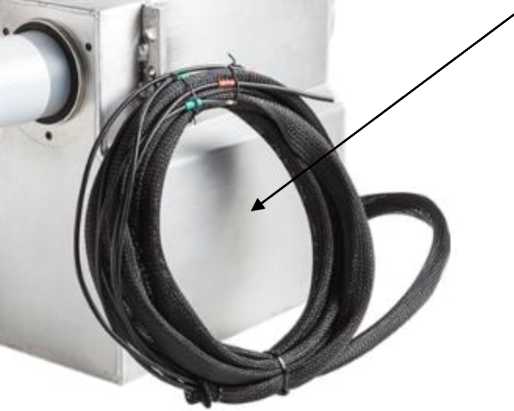

Рисунок 1 - Общий вид трансформаторов модификаций JDZX15-6R(CQ), JDZX15-10R(CQ) с указанием места расположения маркировочной таблички
Место расположения маркировочной таблички
Место расположения маркировочной таблички
Рисунок 2 - Общий вид трансформаторов модификаций JDZX15-6BCLR(CQ), JDZX15-10BCLR(CQ) с указанием места расположения маркировочной таблички
Место расположения маркировочной таблички

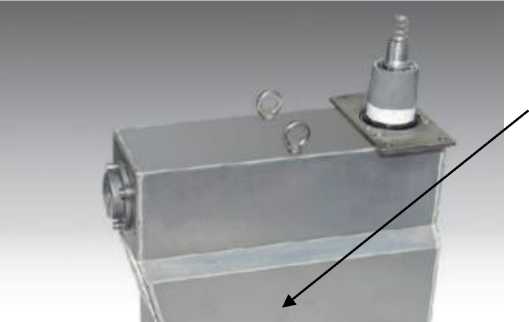

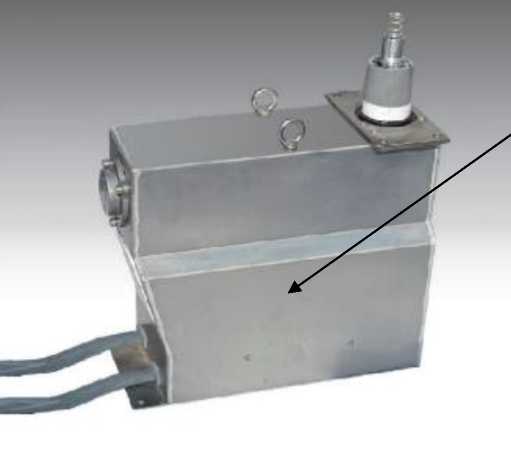

Рисунок 3 - Общий вид трансформаторов модификаций JDZX15-20BCLR(CQ), JDZX15-15BCLR(CQ) с указанием места расположения маркировочной таблички
Место расположения маркировочной таблички

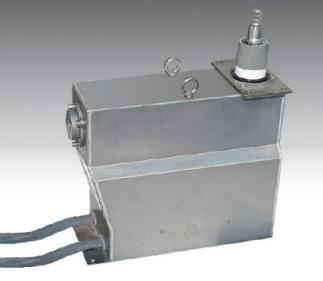

Рисунок 4 - Общий вид трансформаторов модификаций JDZX15-20ALR(CQ), JDZX15-15ALR(CQ) с указанием места расположения маркировочной таблички
Место расположения маркировочной таблички

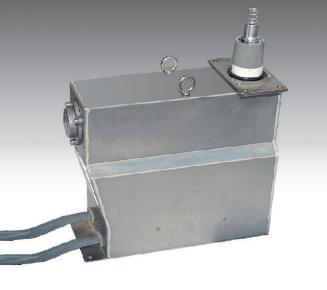

Рисунок 5 - Общий вид трансформаторов модификаций JDZX15-35ALR(CQ), JDZXF9-35ALR(CQ) с указанием места расположения маркировочной таблички
2024 09
JDZX15-I
Ьудмй
SUZK12831412!
IEC61869-1,3
JIANGSU COSINE
Место нанесения заводского номера
Место нанесения знака утверждения типа

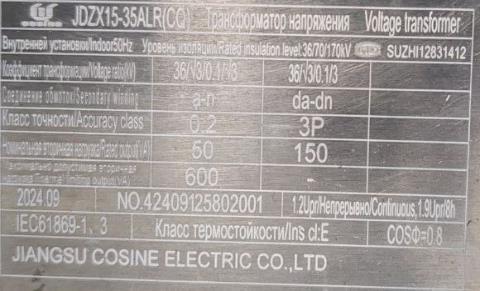

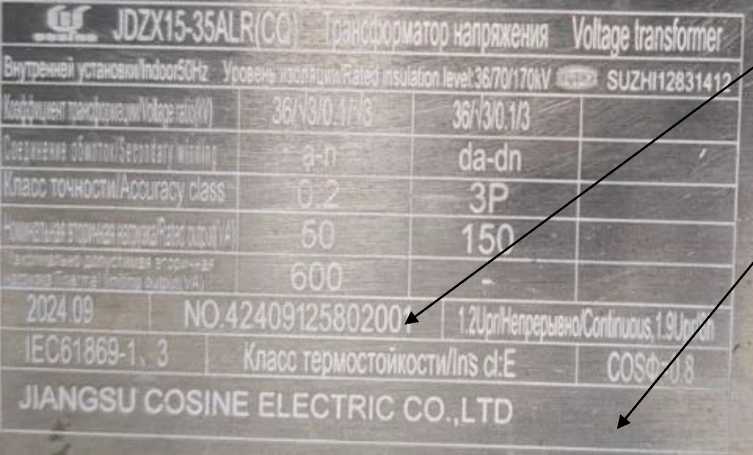

Рисунок 6 - Общий вид маркировочной таблички трансформаторов всех модификаций с указанием места нанесения знака утверждения типа и заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики модификаций JDZX15-6R(CQ), JDZX15-6BCLR(CQ), JDZX15-10R(CQ), JDZX15-10BCLR(CQ),
JDZX15-15BCLR(CQ)
|
Наименование характеристики |
Значение для модификации | ||||
|
JDZX15-6R(CQ) |
JDZX15-6BCLR(CQ) |
JDZX15- 10R(CQ) |
JDZX15-10BCLR(CQ) |
JDZX15-15BCLR(CQ) | |
|
Номинальное значение напряжения первичной обмотки, кВ |
6/\3 |
6/V3 |
10/V3 |
10/V3 |
15/V3 |
|
Номинальное значение напряжения основных вторичных обмоток, В |
100/V3 |
100/V3 |
100/V3 |
100/V3 |
100/V3 |
|
Номинальное значение напряжения дополнительной вторичной обмотки, В |
100/3 |
100/3 |
100/3 |
100/3 |
100/3 |
|
Количество вторичных обмоток |
1 или 2 |
3 или 4 |
1 или 2 |
3 или 4 |
3 или 4 |
|
Классы точности вторичных обмоток по ГОСТ 1983-2015: - основных - дополнительной |
0,2; 0,5; 1 3Р |
0,2; 0,5;1 3Р |
0,2; 0,5; 1 3Р |
0,2; 0,5 3Р |
0,2; 0,5; 1 3Р |
|
Номинальная мощность основных вторичных обмоток для измерений при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
от 25 до 150 |
30;100 |
от 25 до 150 |
30;100 |
30 |
|
Номинальная мощность дополнительной вторичной обмотки для защиты при коэффициенте мощности активно-индуктивной нагрузки cos ф = 0,8, В^А |
100 |
100 |
100 |
100 |
100 |
|
Номинальная частота напряжения сети, Гц |
50 | ||||
Таблица 2 - Метрологические характеристики модификаций JDZX15-15ALR(CQ), JDZX15-20ALR(CQ), JDZX15-20BCLR(CQ),
JDZX15-35ALR(CQ), JDZXF9-35ALR(CQ)
|
Наименование характеристики |
Значение для модификации | ||||
|
JDZX15-15ALR(CQ) |
JDZX15-20ALR(CQ) |
JDZX15-20BCLR(CQ) |
JDZX15-35ALR(CQ) |
JDZXF9-35ALR(CQ) | |
|
Номинальное значение напряжения первичной обмотки, кВ |
15/^3 |
20/\3 |
20/\3 |
35/23 |
35/23 |
|
Номинальное значение напряжения основных вторичных обмоток, В |
100/^3 |
100/V3 |
100/23 |
100/2'3 |
100/2'3 |
|
Номинальное значение напряжения дополнительной вторичной обмотки, В |
100/3 |
100/3 |
100/3 |
100/3 |
100/3 |
|
Количество вторичных обмоток |
1 или 2 |
1 или 2 |
3 или 4 |
1 или 2 |
3 |
|
Классы точности вторичных обмоток по ГОСТ 1983-2015: - основных - дополнительной |
0,2; 0,5; 1 3Р |
0,2; 0,5 3Р |
0,2; 0,5 3Р |
0,2; 0,5 3Р |
0,2; 0,5 3Р |
|
Номинальная мощность основных вторичных обмоток для измерений при коэффициенте мощности активно-индуктивной нагрузки cos ф = 0,8, В^А |
30 |
от 15 до 80 |
30 |
от 30 до 150 |
15 |
|
Номинальная мощность дополнительной вторичной обмотки для защиты при коэффициенте мощности активно-индуктивной нагрузки cos ф = 0,8, В^А |
100 |
100 |
100 |
100 |
100 |
|
Номинальная частота напряжения сети, Гц |
50 | ||||
Таблица 3 - Технические характеристики модификаций JDZX15-6R (CQ), JDZX15-6BCLR (CQ), JDZX15-10R (CQ), JDZX15-10BCLR (CQ), JDZX15-15BCLR (CQ)
|
Наименование характеристики |
Значение | ||||
|
JDZX15-6R(CQ) |
JDZX15-6BCLR(CQ) |
JDZX15-10R(CQ) |
JDZX15-10BCLR(CQ) |
JDZX15-15BCLR(CQ) | |
|
Габаритные размеры (высотахдлина*ширина), мм, не более |
300x490x150 |
530x445x195 |
300x490x150 |
530x445x195 |
530x445x195 |
|
Масса, кг, не более |
40 |
88 |
40 |
88 |
88 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -25 до +40 | ||||
Таблица 4 - Технические характеристики модификаций JDZX15-15ALR (CQ), JDZX15-20ALR (CQ), JDZX15-20BCLR (CQ), JDZX15-35ALR (CQ), JDZXF9-35ALR (CQ)
|
Наименование характеристики |
Значение | ||||
|
JDZX15-15ALR(CQ) |
JDZX15-20ALR(CQ) |
JDZX15-20BCLR(CQ) |
JDZX15-35ALR(CQ) |
JDZXF9-35ALR(CQ) | |
|
Габаритные размеры (высотаxдлинаxширина), мм, не более |
465x450x196 |
465x450x196 |
530x445x195 |
565x646x195 |
565x646x195 |
|
Масса, кг, не более |
43 |
43 |
88 |
75 |
75 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -25 до +40 | ||||
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
400000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
JDZX |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Подготовка к работе и пуск» документа «Трансформаторы напряжения JDZX. Руководство по эксплуатации».
Нормативные документы
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 августа 2023 года № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»
«Трансформаторы напряжения JDZX. Стандарт предприятия»
