Источники питания постоянного тока АКИП-1191
| Номер в ГРСИ РФ: | 96337-25 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
Источники питания постоянного тока АКИП-1191 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96337-25 | |||||||||
| Действует | по 04.09.2030 | |||||||||
| Наименование | Источники питания постоянного тока | |||||||||
| Модель | АКИП-1191 | |||||||||
| Модификации |
АКИП-1191-150-8-600 |
|||||||||
| Приказы |
№1895 от
04.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | cc86799f-d9f5-d76e-2d6a-926fced8db1c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Hunan Next Generation Instrumental Т&СTech. Co.,Ltd., КИТАЙ, No. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-619-551-2025 Государственная система обеспечения единства измерений. Источники питания постоянного тока. Методика поверки
(с 04.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96337-25: Описание типа
2025-96337-25.pdf
|
Скачать | 157.5 КБ | |
|
96337-25: Методика поверки
РТ-МП-619-551-2025
2025-mp96337-25.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-1191 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Описание
Источники представляют собой электронные устройства средней мощности, выполненные в виде моноблока в металлическом корпусе настольного исполнения. На передней панели расположены дисплей, клавиши управления и разъем USB. Клеммы выходного напряжения, разъем для подключения питания источника и разъем для связи с персональным компьютером через интерфейс RS232, Ethernet расположены на задней панели.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в регулируемое стабилизированное напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение постоянного тока и сила постоянного тока измеряются и отображаются на встроенном цифровом дисплее. По принципу действия источники относятся к импульсным источникам питания.
Источники имеют 2 независимых изолированных канала. Для питания нагрузки поддерживается возможность увеличения выходного тока с помощью параллельного соединения каналов.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях (исполнениях): АКИП-1191-60-10-200, АКИП-1191-60-20-400, АКИП-1191-60-20-600, АКИП-1191-150-4-200, АКИП-1191-150-8-400, АКИП-1191-150-8-600.
Модификации отличаются различными значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на боковую панель источников.
Общий вид источников представлен на рисунке 1. Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунке 2. Место нанесения знака поверки представлено на рисунке 3.
Место нанесения знака утверждения типа

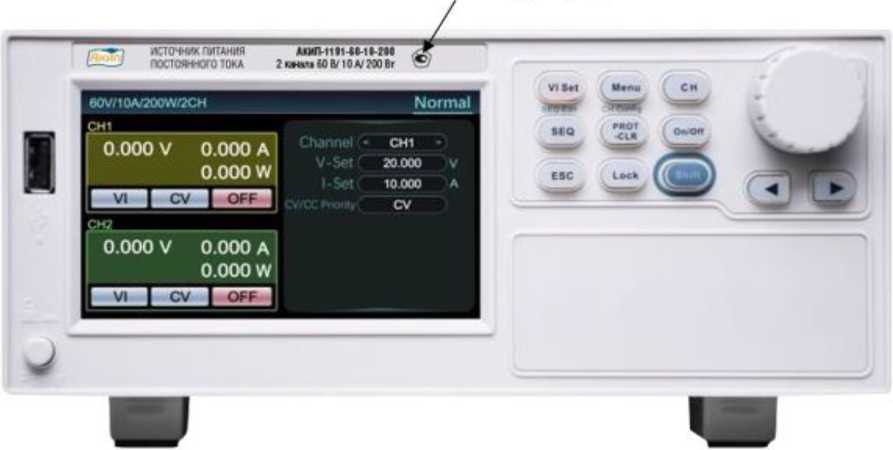

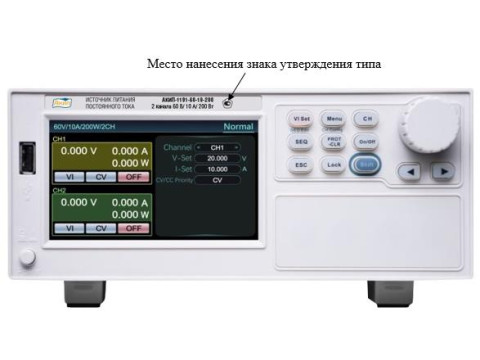

Рисунок 1 - Общий вид источников АКИП-1191

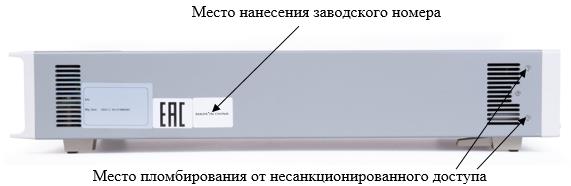

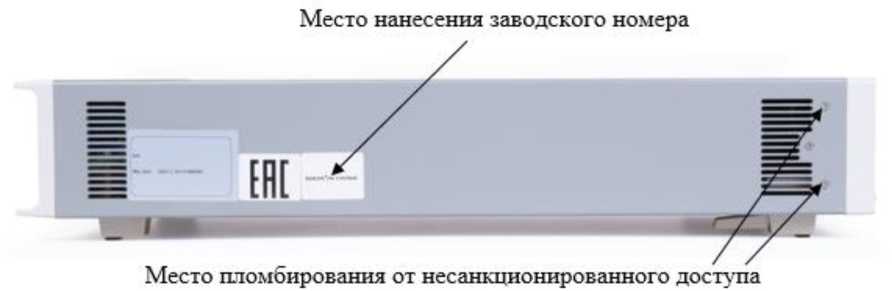

Рисунок 2 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа

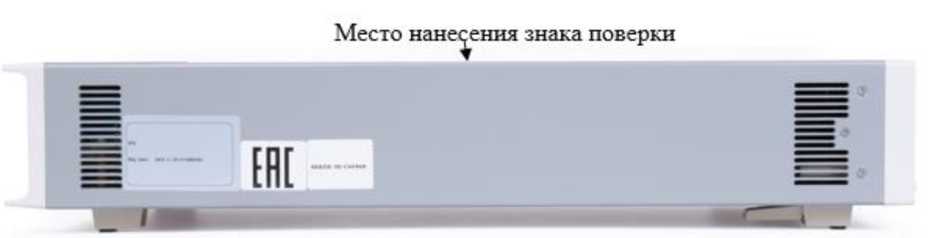

Рисунок 3 - Место нанесения знака поверки
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.01 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон воспроизведений напряжения постоянного тока, В |
Диапазон воспроизведений силы постоянного тока, А |
Максимальная выходная мощность, Вт |
|
Каналы 1, 2 | |||
|
АКИП-1191-60-10-200 |
от 0 до 60 |
от 0 до 10 |
200 |
|
АКИП-1191-60-20-400 |
от 0 до 60 |
от 0 до 20 |
400 |
|
АКИП-1191-60-20-600 |
от 0 до 60 |
от 0 до 20 |
600 |
|
АКИП-1191-150-4-200 |
от 0 до 150 |
от 0 до 4 |
200 |
|
АКИП-1191-150-8-400 |
от 0 до 150 |
от 0 до 8 |
400 |
|
АКИП-1191-150-8-600 |
от 0 до 150 |
от 0 до 8 |
600 |
Таблица 3 - Метрологические характеристики
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведений/измерений напряжения, В |
|
АКИП-1191-60-10-200 |
±(0,0005-U+0,001) |
|
АКИП-1191-60-20-400 | |
|
АКИП-1191-60-20-600 | |
|
АКИП-1191-150-4-200 | |
|
АКИП-1191-150-8-400 | |
|
АКИП-1191-150-8-600 | |
|
Примечание: U - значение напряжения постоянного тока, установленное/измеренное на источнике, В. | |
Таблица 4 - Метрологические характеристики
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведений/измерений силы тока, А |
|
АКИП-1191-60-10-200 |
±(0,001-1+0,001) |
|
АКИП-1191-60-20-400 | |
|
АКИП-1191-60-20-600 | |
|
АКИП-1191-150-4-200 | |
|
АКИП-1191-150-8-400 | |
|
АКИП-1191-150-8-600 |
Примечание:
I - значение силы постоянного тока, установленное/измеренное на источнике, А
Таблица 5 - Метрологические характеристики
|
Модификация |
Нестабильность напряжения при изменении силы тока нагрузки, В |
|
АКИП-1191-60-10-200 |
±(0,0003-U) |
|
АКИП-1191-60-20-400 | |
|
АКИП-1191-60-20-600 | |
|
АКИП-1191-150-4-200 | |
|
АКИП-1191-150-8-400 | |
|
АКИП-1191-150-8-600 |
Примечание:
U - значение напряжения постоянного тока, установленное на источнике, В
Таблица 6 - Метрологические характеристики
|
Модификация |
Нестабильность напряжения при изменении напряжения питания источников, В |
|
АКИП-1191-60-10-200 |
±(0,00015-U) |
|
АКИП-1191-60-20-400 | |
|
АКИП-1191-60-20-600 | |
|
АКИП-1191-150-4-200 | |
|
АКИП-1191-150-8-400 | |
|
АКИП-1191-150-8-600 | |
|
Примечание: U - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 7 - Метрологические характеристики
|
Модификация |
Нестабильность силы тока при изменении напряжения на нагрузке, А |
|
АКИП-1191-60-10-200 |
±(0,001-1) |
|
АКИП-1191-60-20-400 | |
|
АКИП-1191-60-20-600 | |
|
АКИП-1191-150-4-200 | |
|
АКИП-1191-150-8-400 | |
|
АКИП-1191-150-8-600 | |
|
Примечание: I - значение силы постоянного тока, установленное на источнике, А | |
Таблица 8 - Метрологические характеристики
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А |
|
АКИП-1191-60-10-200 |
±(0,001-1) |
|
АКИП-1191-60-20-400 | |
|
АКИП-1191-60-20-600 | |
|
АКИП-1191-150-4-200 | |
|
АКИП-1191-150-8-400 | |
|
АКИП-1191-150-8-600 | |
|
Примечание: I - значение силы постоянного тока, установленное на источнике, А | |
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 207 до 253 |
|
Частота напряжения питания, Г ц |
от 47 до 63 |
|
Масса, кг, не более |
7,0 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
88x214x546 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от 10 до +40 от 30 до 80 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на лицевую панель источников в месте, указанном на рисунке 1, и на титульный лист РЭ типографским способом.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
АКИП-11911) |
1 шт. |
|
Сетевой шнур питания |
_ |
1 шт. |
|
Руководство по эксплуатации на на CD диске |
_ |
1 шт. |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «Порядок работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Источники питания постоянного тока АКИП-1191. Стандарт предприятия
