Уровнемеры SMART-L 210
| Номер в ГРСИ РФ: | 96350-25 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ООО «ВИП Инновации», г. Екатеринбург |
Уровнемеры SMART-L 210 (далее по тексту - уровнемеры) предназначены для непрерывных измерений уровня (расстояния) до поверхности сыпучих, жидких, вязких, парящих, неоднородных, выпадающих в осадок продуктов в различных резервуарах и ёмкостях, а также для измерений уровня (расстояния) до поверхности раздела двух различных жидкостей. В качестве измеряемых сред могут быть нефть, нефтепродукты, сжиженные газы, жидкие и сыпучие химические продукты, порошки, цемент, зерно.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96350-25 | |||||||||||||||
| Действует | по 05.09.2030 | |||||||||||||||
| Наименование | Уровнемеры | |||||||||||||||
| Модель | SMART-L 210 | |||||||||||||||
| Модификации |
ST HP PW HT температурный класс T4 |
|||||||||||||||
| Приказы |
№1901 от
05.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b76075ee-227c-d976-3478-2c9932760c41 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ВИП Инновации», РОССИЯ, 620142, г. Екатеринбург, улица Щорса, строение 7
Поверка
| Методика поверки / информация о поверке |
РТ-МП-298-449-2025 Государственная система обеспечения единства измерений. Уровнемеры SMART-L 210. Методика поверки
(с 05.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для уровнемеров с пределами допускаемой абсолютной погрешности ≤ ± 3 мм
3 года
для уровнемеров с пределами допускаемой абсолютной погрешности свыше ±3 мм
5 лет
для уровнемеров для измерения уровня сжиженных газов
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96350-25: Описание типа
2025-96350-25.pdf
|
Скачать | 303.6 КБ | |
|
96350-25: Методика поверки
РТ-МП-298-449-2025
2025-mp96350-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Уровнемеры SMART-L 210 (далее по тексту - уровнемеры) предназначены для непрерывных измерений уровня (расстояния) до поверхности сыпучих, жидких, вязких, парящих, неоднородных, выпадающих в осадок продуктов в различных резервуарах и ёмкостях, а также для измерений уровня (расстояния) до поверхности раздела двух различных жидкостей. В качестве измеряемых сред могут быть нефть, нефтепродукты, сжиженные газы, жидкие и сыпучие химические продукты, порошки, цемент, зерно.
Описание
Уровнемеры состоят из корпуса с электронным блоком, технологического присоединения к резервуару, волновода. Электронный блок может иметь модуль настройки и индикации.
Принцип измерений уровнемеров основан на технологии рефлектометрии с временным разрешением (TDR): микроволновые импульсы высокой частоты направляются вдоль стального троса, одинарного стержня или стержня внутри коаксиальной трубки и отражаются от контролируемой среды, когда они достигают её поверхности. Электронный блок уровнемера обрабатывает время распространения микроволнового импульса и рассчитывает расстояние до уровня измеряемой среды.
Принцип измерений уровня границы раздела сред двух различных жидкостей: микроволновые импульсы высокой частоты направляются вдоль стального троса, одинарного стержня или стержня внутри коаксиальной трубки и частично отражаются от верхней жидкой среды, когда они достигают её поверхности. После проникновения через верхнюю среду остальная часть микроволнового импульса отражается от границы раздела сред жидкостей. Электронный блок уровнемера обрабатывает время распространения микроволнового импульса и рассчитывает расстояние до уровня поверхности верхнего слоя и до уровня поверхности раздела сред двух различных жидкостей.
Уровень среды и уровень поверхности раздела сред вычисляется как разность высоты установки уровнемера до дна резервуара и расстояния до уровня измеряемой среды и/или расстояния до уровня границы раздела сред двух различных жидкостей.
Значения уровня передаются дистанционно в виде унифицированного аналогового выходного сигнала постоянного тока (4-20 мА), аналогово-цифрового сигнала с использованием HART протокола или цифрового сигнала по протоколам Modbus, PROFIBUS PA/DP или Ethernet-APL.
Уровнемеры в зависимости от заказа выпускаются в исполнениях, различающихся типом волновода, рабочим температурным диапазоном и диапазоном рабочих давлений. Уровнемеры выпускаются в общепромышленном и взрывозащищённом исполнениях. Взрывозащищённое исполнение имеет маркировку Ех. Корпус изготавливается из алюминиевого сплава или стали.
Обозначения исполнений представлены в таблице 1.
Уровнемеры изготавливаются с кодами погрешности А1, А2, А3, A4.
Таблица 1 - Исполнения уровнемеров
|
Исполнение |
Обозначение исполнения |
Тип волновода (для всех исполнений) |
|
Стандартное |
ST |
Стержневой Тросовый (гибкий) Коаксиальный |
|
С широким температурным диапазоном |
HT | |
|
С широкими диапазонами температуры и давления процесса |
HP | |
|
Для измерений уровня сжиженного углеводородного газа |
PW |
Уровнемеры имеют следующую структуру условного обозначения:
SMART-L 210 Х1Х2Х3Х4Х5Х6Х7Х8Х9Х10Х11Х12Х13Х14,
где Х1 - назначение уровнемера (для измерений уровня, уровня и уровня границы раздела сред, уровня сыпучих продуктов);
Х2 - выходной сигнал;
Х3 - материал и тип корпуса;
Х4 - вид взрывозащиты;
Х5 - резьба кабельного ввода;
Х6 - код погрешности (А1, А2, А3, А4);
Х7 - материал волновода;
Х8 - тип волновода;
Х9 - длина волновода - пятизначное число, обозначающее длину в мм;
Х10 - исполнение по диапазону рабочих температур и давлений (ST, HT, HP, PW);
Х11 - материал уплотнения;
Х12 - тип технологического присоединения;
Х13 - опции модуля настройки и индикации (при отсутствии модуля обозначается D0);
Х14 - дополнительные опции, количество символов может быть более двух в зависимости от количества опций. Опции не связаны с метрологическими характеристиками уровнемера.
Обозначение уровнемера приводится в паспорте на уровнемер и на маркировочной табличке. Расшифровка значений «Х» приводится в руководстве по эксплуатации на уровнемер и уточняется при заказе.
Нанесение знака поверки на уровнемеры не предусмотрено.
Серийный номер, состоящий из арабских цифр, наносится методом гравировки или иным методом, принятым на предприятии-изготовителе, на маркировочные таблички, расположенные и закрепляемые на корпусе уровнемеров. Форма маркировочных табличек может меняться в зависимости от используемого корпуса уровнемера.
Пломбирование уровнемеров не предусмотрено.
Общий вид уровнемеров представлен на рисунках 1-2. Допускается изготовление уровнемеров с цветом корпуса и/или элементов корпуса, отличным от представленного на рисунках 1 и 2.
Общий вид маркировочных табличек с местами нанесения знака утверждения типа и серийного номера представлен на рисунках 3 - 4.

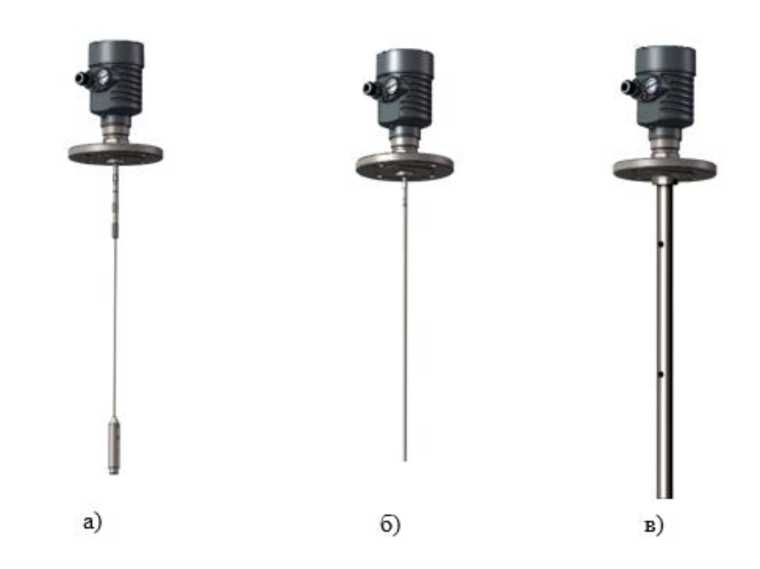

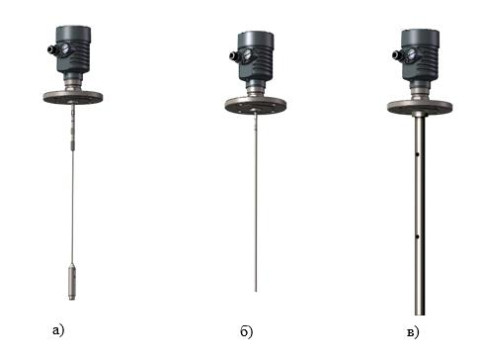

а) уровнемер с тросовым волноводом; б) уровнемер с одинарным стержневым волноводом; в) уровнемер с коаксиальным волноводом
Рисунок 1 - Общий вид уровнемеров с различными типами волноводов

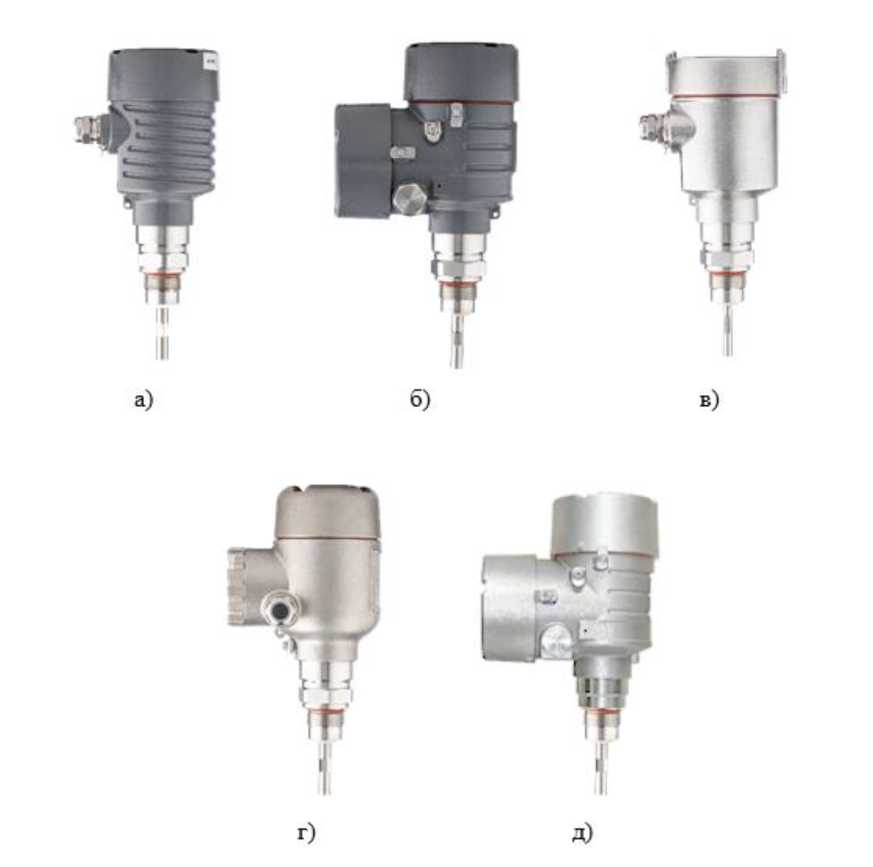

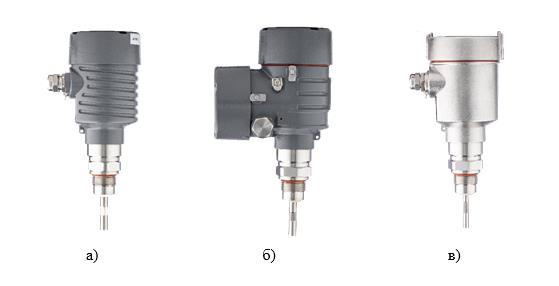

а) односекционный алюминиевый б) двухсекционный алюминиевый

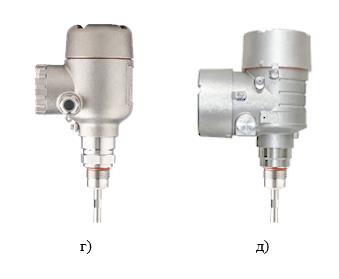

в) односекционный стальной г) двухсекционный стальной д) двухсекционный стальной
Рисунок 2 - Общий вид корпусов уровнемеров
EI ООО «ВИП Инновации»
Уровнемер SMART-L 210
ILH2SD1EMTA1M1FROOOOOSTPKTAD1T6
Позиция: АВЕ00024
Серийный номер: 1030320
Питание / Вых.сигнал: 14.5-28В/4-20мА HART
Дата изготовления: 08.12.2023
ЕАЭС RU C-RU.AB29.B.02443/24 IP66/IP67
1Ех db НС Т6...Т4 Gb X Ui<28B, Li<100mA
ОЕх ia НС Т6...Т4 Ga X СКЮнФ, Ц<0.1мГн
Позиция:
Серийный номер:
Питание / Вых.сигнал: Дата изготовления:
ООО «ВИП Инновации»
Уровнемер SMART-L 210
ILH2SSIEMTA1M1RA03000STPKTAD1BT
АВЕ00023
1030322
14 5-28В/4-20мА HART
08.12.2023
ЕАЭС RU C-RU AB29 В.02443/24
1Exdb IICT6 T4G&X
ОЕх ia IICT6...T4 Ga X
IP66/IP67
Ui<28B, Li - ЮОмА
С<<10нФ, и<0,1мГн
Рисунок 3 - Общий вид маркировочных табличек, закрепляемых на корпусе уровнемера
ILH25SIENITA1M1 FfADMOOS ТРИ TAO 1BT
место нанес енмя repwirxor.-i номера
Позиция: АВЕ00023
Серийный номер; 1030322
ПитаниеJ Вых.си тел; 14.&-28ВМ-20ыА hart
Дата ппливле«ия: 09.12.2023
ЕАЗС KU ^-Ии.АНИ В.П34М/24 1Р6ЫРВ,Г
lF»dbllCTB таяьх
икзеаь юсиА
Ск1СНФ. lW.ImTh
DEX all£Tt..TAGBJ<
Рисунок 4 - Вид маркировочной таблички с указанием мест нанесения знака утверждения типа и серийного номера
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее по тексту - ПО).
ПО предназначено для управления работой уровнемеров и обработки данных при измерениях уровня.
ПО уровнемеров состоит из метрологически значимой части, отвечающей за получение и обработку измерительной информации, и метрологически незначимой части, выполняющей служебные функции.
Метрологически значимая часть ПО защищена программно, доступна только для чтения. Ограничение доступа к метрологической части ПО уровнемера обеспечивается необходимостью введения пароля. ПО устанавливается в уровнемеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО уровнемеров от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО уровнемеров приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии ПО (идентификационный номер), не ниже |
VIP-210.XX1) |
|
Цифровой идентификатор ПО |
- |
|
1) Каждый символ «Х» не относится к метрологически значимой части ПО, может принимать значения от 0 до 9 | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня (расстояния) и/или уровня границы раздела сред, м, в зависимости от типа волновода1) | |
|
- тросовый |
от 0,03 до 30,00 |
|
- стержневой |
от 0,03 до 10,00 |
|
- коаксиальный |
от 0,03 до 6,00 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений уровня (расстояния), в диапазоне от 0,03 до 10 м включ., в зависимости от кода | |
|
погрешности, мм А1 |
±2,0 |
|
А2 |
±3,1 |
|
А3 |
±4,0 |
|
А4 |
±8,0 |
|
Пределы допускаемой относительной погрешности измерений уровня (расстояния), в диапазоне св. 10 до 30 м, в зависимости от кода погрешности, % | |
|
А1 |
±0,020 |
|
А2 |
±0,031 |
|
А3 |
±0,040 |
|
А4 |
±0,080 |
|
Пределы допускаемой абсолютной погрешности измерений уровня границы раздела сред двух различных жидкостей, в зависимости от типа волновода, мм - тросовый |
±8 |
|
- стержневой |
±5 |
|
- коаксиальный |
±5 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый токовый выходной сигнал, % |
±0,03 |
|
Пределы допускаемой дополнительной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый токовый выходной сигнал на каждый 1 °С изменения температуры окружающей среды от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающей среды, % |
±0,003 |
|
1) Указан максимальный диапазон измерений. Конкретный диапазон прописывается в паспорте | |
|
на уровнемер. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса изделия (без учета фланца и волновода), кг, не более |
9 |
|
Условия эксплуатации: - температура окружающей среды1), °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +85 от -602) до +85 95 от 84 до 106,7 |
|
Температура измеряемой среды, °С |
от -195 до +2603) от -200 до +4504) |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Давление измеряемой среды, МПа |
от -0,1 до 45) |
|
Выходной аналоговый сигнал в виде силы постоянного тока, мА |
от 4 до 20 |
|
Параметры электропитания: - напряжение постоянного тока, В - потребляемая мощность, Вт, не более |
от 11 до 40 0,8 |
|
Маркировка взрывозащиты |
1Ex db IIC T6...T4 Gb X 0Ех ia IIC T6...T4 Ga Х |
|
1) При температурах ниже минус 20 °С и выше плюс 70 ° С показания модуля индикации могут быть нечитаемыми, частота его обновления снижается, рекомендуется считывать значение уровня (расстояния) с помощью цифровых протоколов HART, Modbus, Profibus или Ethernet-APL, работоспособность уровнемера сохраняется 2) По специальному заказу 3) Для исполнения HT 4) Для исполнения HP 5) Для исполнения НР от минус 0,1 до 40 МПа | |
Таблица 5 - Параметры надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится методом гравировки на маркировочную табличку, расположенную на поверхности корпуса уровнемера, а также на титульный лист паспорта 210.08-2023 ПС и руководства по эксплуатации 210.08-2023 РЭ типографским способом.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Уровнемер |
SMART-L 210 |
1 шт. |
|
Руководство по эксплуатации1) |
210.08-2023 РЭ |
1 экз.2) |
|
Паспорт |
210.08-2023 ПС |
1 экз. |
|
Ключ для завинчивания / отвинчивания крышек коробки взрывозащищенной |
По заказу |
1 шт. |
|
Клеммная отвертка для подключения кабеля к винтовым клеммам |
По заказу |
1 шт. |
|
Ключ для снятия модуля ЖКИ с электронного блока |
По заказу |
1 шт. |
|
Комплект запасных частей |
По заказу |
1 шт. |
|
Вспомогательные принадлежности |
По заказу |
1 шт. |
|
1) Допускается поставка на электронном носителе 2) Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 уровнемеров, поставляемых в один адрес | ||
Сведения о методах измерений
приведены в разделе 1.3 «Устройство и работа» руководства по эксплуатации 210.08-2023 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2019 № 3459 Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов;
ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний;
ТУ 26.51.52-001-49362594-2023 Уровнемеры SMART-L 210. Технические условия.
