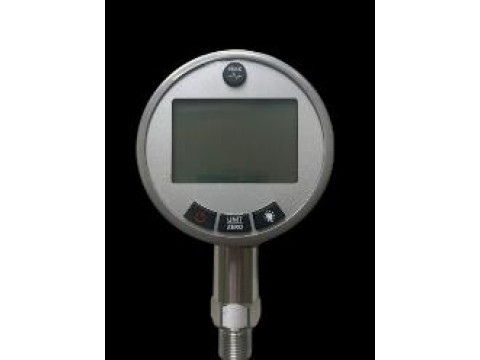

Манометры цифровые ЦМ
| Номер в ГРСИ РФ: | 96351-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | ООО "БРЕНД девелопмент", г.Москва |
Манометры цифровые ЦМ (далее - манометры) предназначены для измерений избыточного давления жидкостей и газов и вакуумметрического давления газов. Манометры могут применяться в качестве рабочих эталонов 3-го или 4-го разряда согласно Государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 года № 2653.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96351-25 | ||||||||||||||||||||||||||||||
| Действует | по 05.09.2030 | ||||||||||||||||||||||||||||||
| Наименование | Манометры цифровые | ||||||||||||||||||||||||||||||
| Модель | ЦМ | ||||||||||||||||||||||||||||||
| Модификации |
ЦМ 100 Р ЦМ 63 Р ЦМ 80 Р |
||||||||||||||||||||||||||||||
| Приказы |
№1901 от
05.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e5a57a3e-b57a-dfd6-b8d7-4c536f8a56ae | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «БД», РОССИЯ, 109316, г. Москва, вн.тер.г. муниципальный округ Нижегородский, пр-д Остаповский, д. 5/1, стр. 2, помещ. 67
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0006-2025 МП Государственная система обеспечения единства измерений. Манометры цифровые ЦМ. Методика поверки
(с 05.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
для манометров с пределами допускаемой приведенной к диапазону измерений основной погрешности измерений давления 0,1; 0,2; 0,25; 0,4; 0,5; 0,6; 1,0
2 года
для манометров с пределами допускаемой приведенной к диапазону измерений основной погрешности измерений давления 0,075; 0,05
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96351-25: Описание типа
2025-96351-25.pdf
|
Скачать | 188.4 КБ | |
|
96351-25: Методика поверки
РВНЕ.0006-2025 МП
2025-mp96351-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Манометры цифровые ЦМ (далее - манометры) предназначены для измерений избыточного давления жидкостей и газов и вакуумметрического давления газов. Манометры могут применяться в качестве рабочих эталонов 3-го или 4-го разряда согласно Государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 года № 2653.
Описание
Принцип действия манометров основан на зависимости величины упругой деформации чувствительного элемента и измеряемого давления. Чувствительный элемент представляет собой мембрану с диффузионными пьезорезисторами, подключенными в мост Уитстона. Измеряемая среда под давлением подается в камеру первичного измерительного преобразователя и воздействует на мембрану чувствительного элемента. Деформация мембраны приводит к изменению электрического сигнала первичного измерительного преобразователя. Электронное устройство преобразует сигнал от первичного измерительного преобразователя в цифровой сигнал, поступающий на жидкокристаллический (далее - ЖК) экран.
Конструктивно манометры состоят из первичного измерительного преобразователя, электронного устройства и ЖК экрана с кнопками управления, заключенных в единый корпус. Также манометры оснащены штуцером для подключения к измеряемой среде.
Манометры выпускаются в модификациях, отличающихся метрологическими и техническими характеристиками, а также конструктивными особенностями.
Структура условного обозначения модификаций манометров:
[Х1] [Х2] [Х3], [Х4], [Х5], [Х6], [Х7], [Х8], [Х9]
Х1 - Обозначение типа: «ЦМ»;
Х2 - Номинальный диаметр корпуса (мм): «63» - 63 мм, «80» - 80 мм, «100» - 100 мм;
Х3 - Расположение штуцера:
- «Р» - радиальное;
- «Т» - осевое;
- «ТЭ» - осевое эксцентричное;
- «ТПФ» - осевое с передним фланцем;
- «ТЭПФ» - осевое эксцентричное с передним фланцем;
Х4 - Диапазон измерений и единицы величин измеряемого давления (Па, кПа, МПа, бар, кгс/см2 и другие единицы величин, допускаемые к применению в Российской Федерации);
Х5 - Класс точности (характеризующий пределы допускаемой приведенной к диапазону измерений основной погрешности измерений давления):
- «кл. т. 0,05»;
- «кл. т. 0,075»;
- «кл. т. 0,1»;
- «кл. т. 0,2»;
- «кл. т. 0,25»;
- «кл. т. 0,4»;
- «кл. т. 0,5»;
- «кл. т. 0,6»;
- «кл. т. 1,0»;
Хб - Вид присоединения - резьбовое (с резьбой на штуцере):
- «М» - метрическая (М12*1,5; М16х1,5; М20*1,5);
- «G» - дюймовая (G1/4; G3/8; G1/2);
- «N» - коническая (1/4 NPT, 3/8 NPT, Ц NPT);
Х 7 - Электропитание:
- «1» - элементы питания АА (для манометров с номинальными диаметрами корпуса 80 и 100 мм) или ААА (для номинального диаметра 63 мм);
- «2» - 24 В постоянного тока;
- «3» - 220 В переменного тока;
Х8 - Температура окружающей среды;
Х9 - Максимальная температура измеряемой среды.
Заводской номер наносится на маркировочную табличку в виде наклейки любым технологическим способом в виде буквенно-цифрового кода.
Общий вид манометров с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на манометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) манометров не предусмотрено.
Общий вид манометров может отличаться от указанного на рисунке 1 в части расположения штуцера и вида присоединения согласно структуре условного обозначения модификаций манометров, а также в части расположения ЖК экрана и кнопок управления. Цветовая гамма корпуса манометров может быть изменена по решению изготовителя
в одностороннем порядке.

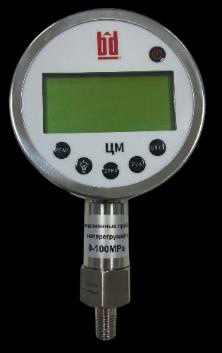

а) вид спереди

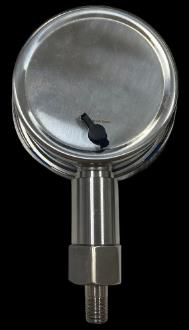

б) вид сзади

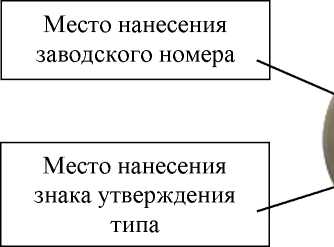

Место нанесения
заводского номера

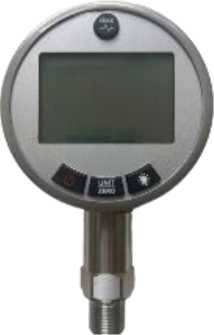

в) вид спереди г) вид сзади
Место нанесения знака утверждения типа

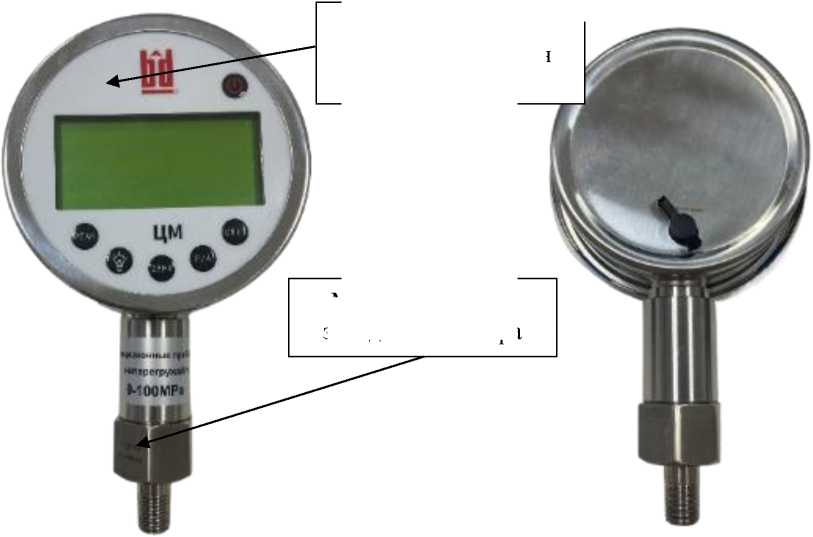

Рисунок 1 - Общий вид манометров с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) манометров состоит из встроенного ПО. Встроенное ПО устанавливается в энергонезависимую память манометров при изготовлении и осуществляет управление режимами работы и настройки манометров. В процессе эксплуатации доступ пользователя к встроенному ПО полностью отсутствует.
Конструкция манометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики манометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО манометров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ЦМ.01 |
|
Номер версии (идентификационный номер ПО) |
01.01 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, МПа*: - избыточного давления - избыточного и вакуумметрического давления - вакуумметрического давления |
от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4; от 0 до 6; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 100 от -0,1 до +0,15; от -0,1 до +0,3; от -0,1 до +0,5; от -0,1 до +0,9; от -0,1 до +1,5 от -0,1 до 0 |
|
Пределы допускаемой приведенной к диапазону измерений основной погрешности измерений давления, %*: - для манометров избыточного давления - для манометров избыточного и вакуумметрического давления - для манометров вакуумметрического давления |
±0,05**; ±0,075; ±0,1; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0 ±0,05***; ±0,075; ±0,1; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0 ±0,075; ±0,1; ±0,2; ±0,25; ±0,4; ±0,5; ±0,6; ±1,0 |
|
Пределы допускаемой приведенной к диапазону измерений дополнительной погрешности измерений давления при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, в долях от основной погрешности измерений давления |
1 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
|
* Конкретное значение диапазона измерений давления и погрешности указано в паспорте на манометр, а также на корпусе и/или ЖК экране манометра; помимо указанных диапазонов возможны другие нестандартные, входящие в минимально и максимально возможные указанные диапазоны. * * Для манометров избыточного давления в диапазонах от 0 до 0,1 МПа; от 0 до 0,16 МПа; от 0 до 0,25 МПа. * ** Для манометров избыточного и вакуумметрического давления в диапазоне от -0,1 до 0,15 МПа. Примечание - Манометры могут изготавливаться с другими единицами величин измеряемого давления, допускаемыми к применению в Российской Федерации. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: номинальное напряжение постоянного тока, В номинальное напряжение переменного тока при частоте 50 Гц, В от элементов питания постоянного тока, В |
24 220 4,5 (3хАА или ЗхААА) |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
100x180x105 |
|
Номинальные диаметры корпуса, мм |
63; 80; 100 |
|
Масса, кг, не более |
0,70 |
|
Рабочие условия измерений: температура окружающей среды, °С - относительная влажность при температуре окружающего воздуха +20 °С, %, не более - атмосферное давление, кПа |
от -10 до +60; от +10 до +40* 90 от 84,0 до 106,7 |
|
* Только для манометров кл. т. 0,05. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
100000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом, а также на маркировочную табличку в виде наклейки или корпус манометров любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр цифровой ЦМ |
- |
1 шт. |
|
Паспорт |
ПС 26.51.52-009-76586391-2021 |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.2 «Структура прибора и принцип работы» паспорта ПС 26.51.52-009-76586391-2021.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 года № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-009-76586391-2021 «Манометры цифровые ЦМ. Технические условия».
