Счетчики расходомеры электромагнитные ЭР-А
| Номер в ГРСИ РФ: | 96354-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "АНКОМИ", г.Калуга |
Счетчики-расходомеры электромагнитные ЭР-А (далее - ЭР-А) предназначены для измерений объемного расхода и объема холодной или горячей воды, а также других жидкостей с удельной электропроводностью не менее 10-3 См/м.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96354-25 | ||||||||||||
| Действует | по 05.09.2030 | ||||||||||||
| Наименование | Счетчики расходомеры электромагнитные | ||||||||||||
| Модель | ЭР-А | ||||||||||||
| Модификации |
ЭР-А-Ф15-В ЭР-А-Ф100-В ЭР-А-Ф150-В |
||||||||||||
| Приказы |
№1901 от
05.09.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | d7200e96-911b-f522-a326-a8a3c3192a90 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «АНКОМИ», РОССИЯ, 248002, г. Калуга, ул. Николо-Козинская, д. 92, кв. 36
Поверка
| Методика поверки / информация о поверке |
АКМ. 407112.001 МП Государственная система обеспечения единства измерений. Счетчики расходомеры электромагнитные ЭР-А. Методика поверки
(с 05.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 22 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
96354-25: Описание типа
2025-96354-25.pdf
|
Скачать | 220.5 КБ | |
|
96354-25: Методика поверки
АКМ. 407112.001 МП
2025-mp96354-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Счетчики-расходомеры электромагнитные ЭР-А (далее - ЭР-А) предназначены для измерений объемного расхода и объема холодной или горячей воды, а также других жидкостей с удельной электропроводностью не менее 10-3 См/м.
Описание
ЭР-А состоит из измерительного участка и электронного блока. Измерительный участок и электронный блок представляют собой моноблочную конструкцию. Измерительный участок выполнен в виде отрезка трубопровода из немагнитного материала с фланцевым (межфланцевым) или резьбовым присоединением к трубопроводу. На внешней поверхности измерительного участка расположена магнитная система, заключенная в кожух, обеспечивающий ее защиту. Внутренняя поверхность измерительного участка выполнена из изоляционного материала со встроенными электродами.
Принцип действия ЭР-А основан на измерении электродвижущей силы (ЭДС), возникающей в электропроводящей жидкости, при ее движении в магнитном поле. ЭДС снимается электродами, усиливается и поступает в аналого-цифровой преобразователь (АЦП). На выходе АЦП формируется цифровой код, пропорциональный количеству (объему), прошедшей через измерительный участок жидкости. С помощью микропроцессора цифровой код преобразуется в электрические сигналы определенного вида в зависимости от типа и режима используемого выхода. ЭР-А могут выполнять измерение прямого и обратного (реверсивного) потока.
ЭР-А выпускаются в различных исполнениях, которые отличаются диаметром условного прохода (от 15 до 150), метрологическим классом («Б» динамический диапазон измерений объемного расхода 1:250 или «В» динамический диапазон измерений объемного расхода 1:500), видом корпуса размещения электронного блока (вертикальное с возможностью установки до двух плат расширения или горизонтальное с возможностью установки одной платы расширения), выходными сигналам и типом присоединения (фланцевое (межфланцевое) или резьбовое). Общий вид ЭР-А представлен на рисунках 1 и 2, при этом цвет кожуха и корпуса электронного блока могут незначительно отличаться от изображенных.
В энергонезависимой памяти электронного блока ведется архив, в котором в фиксируются итоговые значения счетчиков на конец каждого отчетного периода (час, сутки, месяц), а также имеется журнал нештатных ситуаций и нестираемый журнал оператора, в который заносится информация при изменении настроечных параметров, влияющих на метрологические характеристики прибора.
ЭР-А измеряют и преобразуют:
- объем прошедшей жидкости в пропорциональное ему количество импульсов на импульсном выходе с нормированной по объему ценой;
- расход жидкости в импульсную последовательность на частотном выходе с частотой пропорциональной этому расходу;
- наличие события в сигнал логической «1».

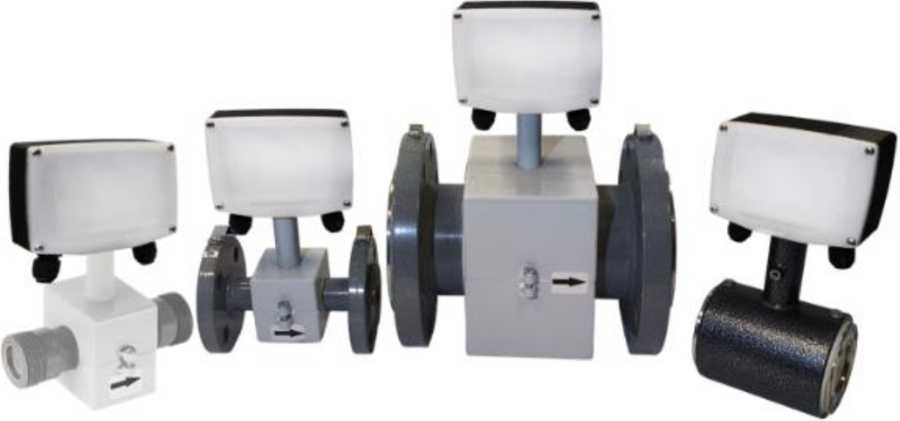

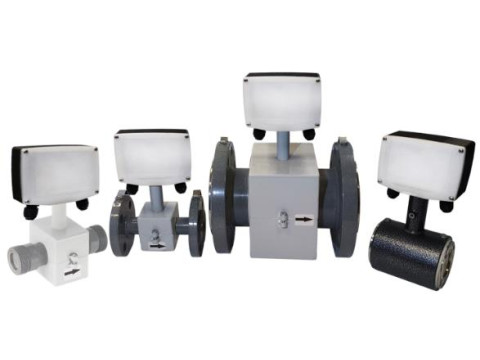

Рисунок 1 - Общий вид счетчики-расходомеры электромагнитные ЭР-А (исполнения с вертикальным корпусом размещения электронного блока)

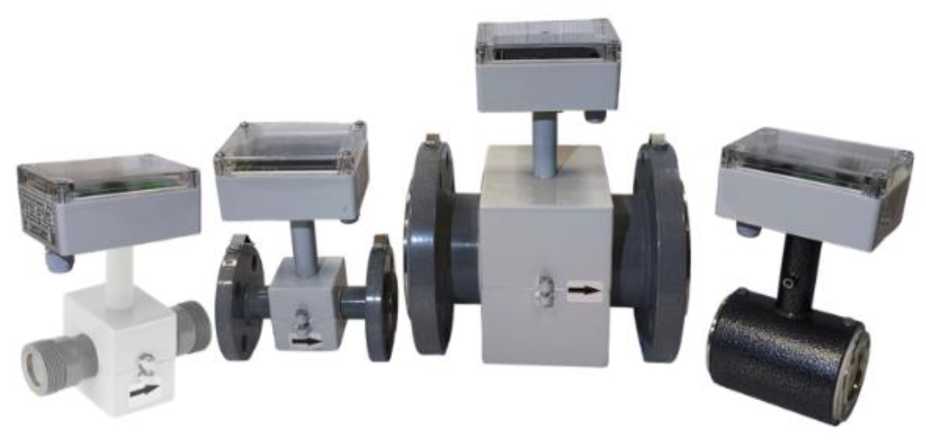

Рисунок 2 - Общий вид счетчики-расходомеры электромагнитные ЭР-А (исполнения с горизонтальным корпусом размещения электронного блока)
ЭР-А имеют встроенный интерфейс USB-B, а также имеют возможность установки следующих дополнительных интерфейсов (плат расширения):
- интерфейс RS232 или RS485;
- плата токового выхода от 4...20 мА;
- ЖКИ индикатор отображения результатов измерений
Метрологические характеристик ЭР-А по дополнительным интерфейсам
не нормируются.
Для исключения возможности преднамеренных и непреднамеренных изменений измерительной информации плата электронного блока пломбируется пломбами поверителя и отдела технического контроля (ОТК) изготовителя. Пломбы наносятся путем давления клеймом на специальную мастику в обозначенных местах, места пломбировки в соответствии с рисунками 3 и 4.

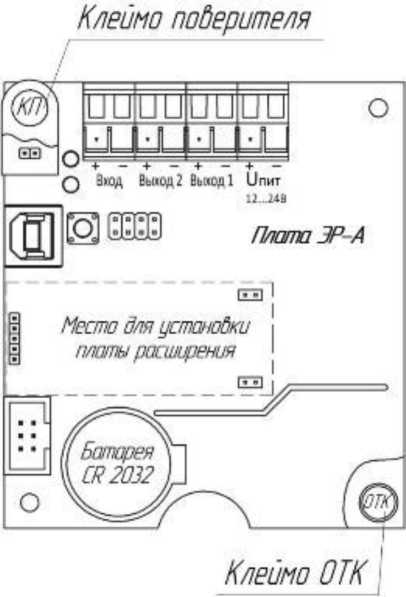

Рисунок 4 - Места пломбировки платы электронного блока для размещения в вертикальном корпусе

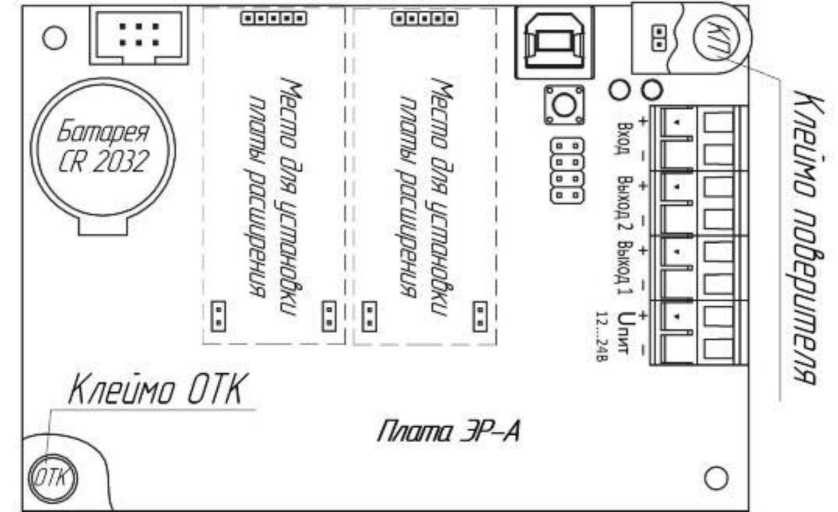

Рисунок 3 - Места пломбировки платы электронного блока для размещения в горизонтальном корпусе
ЭР-А могут применяться в составе теплосчетчиков, счетчиков-расходомеров, а также в автоматизированных системах сбора данных, контроля и регулирования технологических процессов.
Заводской номер и знак утверждения типа наносятся на маркировочную табличку, выполненную в виде наклейки на боковой панели корпуса электронного блока. Заводской номер состоит из восьми арабских цифр. Маркировочная табличка изготавливается и наносится любым технологическим способом, обеспечивающим четкое изображение и стойкость к внешним воздействующим факторам, а также сохранность заводского номера и знака утверждения типа в течение всего срока эксплуатации, места нанесения в соответствии с рисунком 5, на котором цифрой «1» обозначено место нанесения заводского номера, а цифрой «2» место нанесения знака утверждения типа.

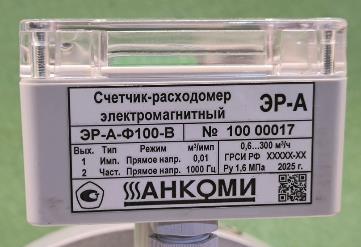

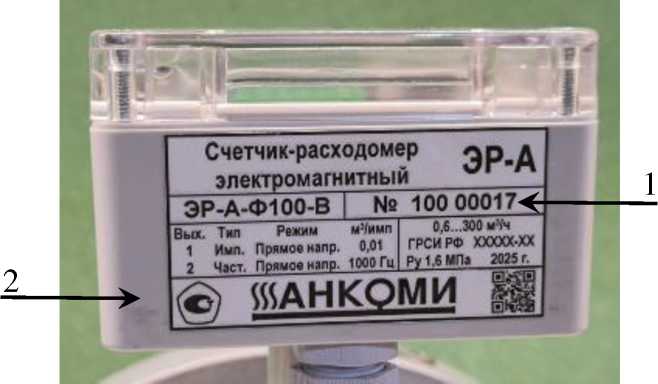

Рисунок 5 - Места нанесения заводского номера и знака утверждения типа
Знак поверки наносится в соответствующий раздел паспорта и (или) на бланк свидетельства о поверке, а также на места пломбировки в соответствии с рисунками 3 и 4.
Программное обеспечение
ЭР-А имеют программное обеспечение (ПО), устанавливаемое в энергонезависимую память электронного блока.
Алгоритм ПО обеспечивает измерение ЭДС, пропорциональной расходу, обработку измерительной информации, и вывод результатов измерений, в зависимости от используемого выхода: в виде сигнала прямоугольной формы с частотой прямо пропорциональной расходу и/или импульсного сигнала с программируемой по объему ценой или логического сигнала наличия события.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014. ПО защищено от преднамеренных изменений с помощью механического опечатывания (пломбировки) в соответствии с рисунками 3 и 4.
Нормирование метрологических характеристик ЭР-А проведено с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ER_A |
|
Номер версии (идентификационный номер) ПО |
1.ХХ* |
|
Цифровой идентификатор |
- |
|
* XX - обозначение версии метрологически незначимой части ПО, может принимать значения от 00 до 99. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода, м3/ч |
от Qмин до Qмакс |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема, % - Qмин < Qизм < Qпер2 - Qпер2 < Qизм < Qпер1 - Qпер1 < Qизм < Qмакс |
±4 ±2 ±1 |
|
^^мин - минимальный объемный расход, м3/ч; Рм1Кс - максимальный объемный расход, м3/ч; ^^изм - измеряемый объемный расход, м3/ч; Оиер2, Опер - переходные объемные расходы, м3/ч. (значения Qмин, Qпер2, Q^i, Рмакс приведены в таблице 5). | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Числоимпульсный выходной сигнал - количество - тип - максимальная частота, Гц |
2 импульсный, частотный, логический 1000 |
|
Рабочие условия эксплуатации (измеряемая среда) - максимальное рабочее давление, МПа - температура, °С - удельная электрическая проводимость, См/м, не менее |
1,6 или 2,5 от +0,4 до +150 0,001 |
|
Рабочие условия эксплуатации (окружающая среда) - температура, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от -10 до +50 95 при температуре +35 оС от 84,0 до 106,7 |
|
Напряжение питания от источника постоянного тока, В - номинальные - предельные |
от 12 до 24 от 9 до 30 |
|
Степень защиты от воды и пыли по ГОСТ 14254-2015 |
IP 65 |
|
Габаритные размеры, мм, не более - корпус электронного блока (длина х ширина х высота) - горизонтальное исполнение - вертикальное исполнение - строительная длина измерительного участка |
115 х 95 х 50 140 х 50 х 100 в соответствии с Таблицей 6 |
|
Масса, кг, не более |
в соответствии с Таблицей 6 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
90000 |
Таблица 5 - Порог чувствительности (Qnop), значения минимального (Qmuh), переходных (Qnepi и Qnep2) и максимального ^макс) объемных расходов, в зависимости от диаметра условного прохода (DN) и класса
|
DN, мм |
Класс |
Опор, м3/ч |
Qмин, М3/ч |
Оиер2, М3/ч |
9пер1, м3/ч |
Qмакс, М3/ч |
|
15 |
Б |
0,0065 |
0,026 |
0,043 |
0,065 |
6,5 |
|
В |
0,0065 |
0,013 |
0,026 |
0,065 |
6,5 | |
|
20 |
Б |
0,01 |
0,04 |
0,067 |
0,1 |
10 |
|
В |
0,01 |
0,02 |
0,04 |
0,1 |
10 | |
|
25 |
Б |
0,018 |
0,072 |
0.12 |
0,18 |
18 |
|
В |
0,018 |
0,036 |
0.072 |
0,18 |
18 | |
|
32 |
Б |
0,03 |
0,12 |
0,2 |
0,3 |
30 |
|
В |
0,03 |
0,06 |
0,12 |
0,3 |
30 | |
|
40 |
Б |
0,045 |
0,18 |
0,3 |
0,45 |
45 |
|
В |
0,045 |
0,09 |
0,18 |
0.45 |
45 | |
|
50 |
Б |
0,075 |
0,3 |
0,5 |
0,75 |
75 |
|
В |
0,075 |
0,15 |
0.30 |
0,75 |
75 | |
|
65 |
Б |
0,12 |
0,48 |
0.8 |
1,2 |
120 |
|
В |
0,12 |
0,24 |
0,48 |
1,2 |
120 | |
|
80 |
Б |
0,2 |
0,8 |
1,33 |
2 |
200 |
|
В |
0,2 |
0,4 |
0,8 |
2 |
200 | |
|
100 |
Б |
0,3 |
1,2 |
2 |
3 |
300 |
|
В |
0,3 |
0,6 |
1,2 |
3 |
300 | |
|
150 |
Б |
0,6 |
2,4 |
4 |
6 |
600 |
|
В |
0,6 |
1,2 |
2,4 |
6 |
600 |
Таблица 6 - Строительная длина измерительного участка и масса счетчика-расходомера электромагнитного ЭР-А
|
DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Строительная длина, мм, не более |
138 |
158 (177)* |
158 (197)* |
163 (237)* |
204 |
209 |
215 |
245 |
255 |
327 |
|
Масса, кг, не более |
2,7 |
3,6 |
4,0 |
5,5 |
7,0 |
7,9 |
11,0 |
15,0 |
21,0 |
34,0 |
|
* - для исполнения с резьбовым присоединением к трубопроводу. | ||||||||||
Знак утверждения типа
наносится на маркировочную табличку, выполненную в виде наклейки на боковой панели корпуса электронного блока, способ нанесения - любым технологическим способом, обеспечивающим четкое изображение и стойкость к внешним воздействующим факторам, а также сохранность в течение всего срока эксплуатации, и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик-расходомер электромагнитный ЭР-А |
Исполнение согласно заказу |
1 шт. |
|
Руководство по эксплуатации |
АКМ.407112.001 РЭ |
1 экз. на партию |
|
Паспорт |
АКМ.407112.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Устройства и работа» документа «Счетчики-расходомеры электромагнитные ЭР-А. Руководство по эксплуатации» АКМ.407112.001 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) № 2356 от 26 сентября 2022 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний»;
ТУ4213-003-72744634-2025-02 «Счетчики-расходомеры электромагнитные ЭР-А. Технические условия».
