Анализаторы элементные Fensi-i
| Номер в ГРСИ РФ: | 96358-25 |
|---|---|
| Производитель / заявитель: | Taizhou Zhonghuan Analytical Instruments Co., Ltd., КИТАЙ |
Анализаторы элементные Fensi-i (далее - анализаторы) предназначены для измерений суммарного содержания хлора, общей серы и общего азота в различных веществах и материалах.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96358-25 | |||||||||||||||||||||||||||
| Действует | по 05.09.2030 | |||||||||||||||||||||||||||
| Наименование | Анализаторы элементные | |||||||||||||||||||||||||||
| Модель | Fensi-i | |||||||||||||||||||||||||||
| Модификации |
Fensi-iS RPP-R9000B Fensi-iS RPP-R7000S Fensi-iN RPP-R9000N Fensi-iX RPP-R500A Fensi-iX RPP-R300A Fensi-iX RPP-R900A Fensi-iN RPP-R9000N Fensi-iSN RPP-R9000SN |
|||||||||||||||||||||||||||
| Приказы |
№1901 от
05.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6c1f7978-55e8-5283-c667-577507c30c10 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
Taizhou Zhonghuan Analytical Instruments Co., Ltd., КИТАЙ, Fumin Pioneer Park, Jiangyan District, Taizhou City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП 52-251-2024 Государственная система обеспечения единства измерений. Анализаторы элементные Fensi-i. Методика поверки
(с 05.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96358-25: Описание типа
2025-96358-25.pdf
|
Скачать | 175.8 КБ | |
|
96358-25: Методика поверки
МП 52-251-2024
2025-mp96358-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Анализаторы элементные Fensi-i (далее - анализаторы) предназначены для измерений суммарного содержания хлора, общей серы и общего азота в различных веществах и материалах.
Описание
Принцип действия анализаторов основан на сжигании проб в высокотемпературном кварцевом реакторе в смеси кислорода с инертным газом при заданной температуре и избытке окислителя. В условиях сжигания соединения серы количественно превращаются в двуокись серы (SO2), соединения азота - в окись азота (NO), а соединения хлора - в хлористый водород (HCl). Углеводороды количественно превращаются в воду и двуокись углерода (H2O и CO2). Поток газа проходит через осушители, количественно удаляющие из него воду, которая мешает определению, и поступает в блоки детектирования.
Детектирование азота основано на методе хемилюминесценции. Молекулы NO взаимодействуют с добавленным в ячейку озоном, при этом образуются молекулы двуокиси азота в электронно-возбужденном состоянии, которые испускают характеристическое люминесцентное излучение hv. Оно регистрируется с помощью фотоэлектронного умножителя.
NO+O3--NO'*
NO2*—NO2+ hv
Детектирование серы основано на принципе ультрафиолетовой флуоресценции: молекулы SO2 переходят в электронно-возбужденное состояние под действием ультрафиолетового облучения hv0. Переход в основное электронное состояние сопровождается характеристическим флуоресцентным излучением Иуфлуор, которое регистрируется с помощью фотоэлектронного умножителя.
SO2+hv0-SO2*
S(M>^О2+^флуор
Интенсивность характеристического излучения серы и азота пропорциональна содержанию соответственно серы и азота в образце.
Кулонометрическое детектирование хлора (галогенидов) основано на методе кулонометрического титрования. В процессе сжигания пробы входящий в состав хлорорганических соединений хлор преобразуется в хлориды и/или оксихлориды, которые затем поступают в ячейку для титрования, где вступают в реакцию с ионами серебра, генерируемыми в ячейке. Компенсация вступивших в реакцию ионов серебра осуществляется кулонометрически.
Суммарный ток, необходимый для генерирования замещающих ионов серебра, пропорционален концентрации хлора, присутствующего во введенном образце.
В ячейке для титрования при поступлении хлорида происходит следующая реакция: Cl-+ Ag+ >AgCl
Ион серебра, вступивший в реакцию, генерируется кулонометрически следующим образом:
Ago > Ag+ + e-
Анализаторы выпускают в следующих моделях: Fensi-iX RPP-R300A, Fensi-iX RPP-R500A, Fensi-iX RPP-R900A, Fensi-iS RPP-R5000S, Fensi-iSN RPP-R5000SN, Fensi-iN RPP-R5000N, Fensi-iS RPP-R7000S, Fensi-iSN RPP-R7000SN, Fensi-iN RPP-R7000N, Fensi-iS RPP-R9000B, Fensi-iN RPP-R9000N, Fensi-iSN RPP-R9000SN, каждая из которых предназначена для измерений содержания соответствующего компонента. Модели Fensi-iX RPP-R300A, Fensi-iX RPP-R500A, Fensi-iX RPP-R900A - предназначены для измерений содержания суммарного хлора, Fensi-iS RPP-R5000S, Fensi-iS RPP-R7000S, Fensi-iS RPP-R9000B - для измерений содержания общей серы методом ультрафиолетовой флуоресценции, Fensi-iSN RPP-R5000SN, Fensi-iSN RPP-R7000SN, Fensi-iSN RPP-R9000SN -для измерений содержания общей серы и общего азота методом ультрафиолетовой флуоресценции и хемилюминесценции соответственно, Fensi-iN RPP-R5000N, Fensi-iN RPP-R7000N, Fensi-iN RPP-R9000N - для измерений содержания общего азота методом хемилюминесценции.
Конструктивно анализаторы представляют собой блочную систему, состоящую из модуля ввода образца с постоянной скоростью или автодозатора, модуля окисления и измерительного модуля. Анализаторы могут дополнительно комплектоваться модулями ввода газа, сжиженного газа и модулем ввода проб лодочкой. В зависимости от модели и комплектации анализатора на передней панели могут располагаться кнопка включения электрического питания (общая или отдельно для печи и каждого из установленных детекторов), индикатор работы вентиляторов охлаждения, а также индикатор включения УФ-лампы для анализаторов с детектором для определения серы и индикатор включения озона для анализаторов с детектором для определения азота. Для приборов с ручным заданием потоков на передней панели устанавливается блок регуляторов потока, состоящий из индикатора потока и игольчатого вентиля регулировки потока. В зависимости от конфигурации прибора может быть установлено от 2 до 5 блоков.
Корпус анализаторов изготавливают из металла, окрашенного в цвета, которые определяет изготовитель.
Каждый экземпляр анализатора имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет цифровой формат и наносится типографским или иным пригодным способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Общий вид анализаторов представлен на рисунках 1-5. Место нанесения серийного номера на анализаторы представлено на рисунке 6.

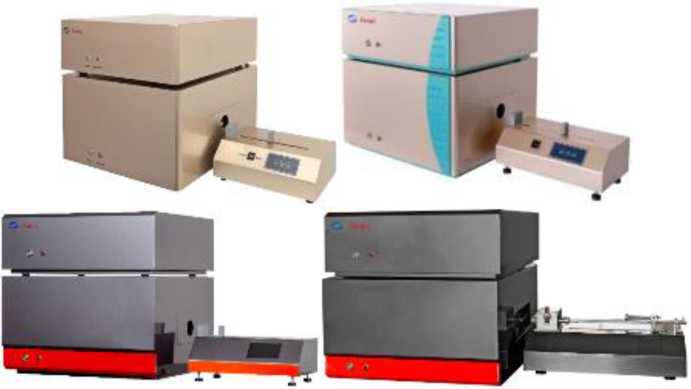

Рисунок 1 - Общий вид анализаторов элементных Fensi-i моделей Fensi-iX RPP-R300A, Fensi-iX RPP-R500A

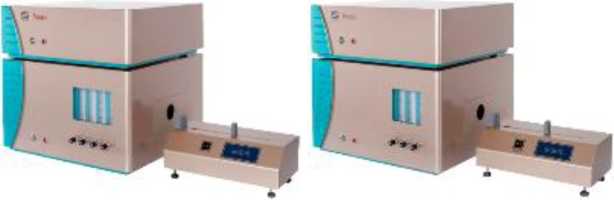

Рисунок 2 - Общий вид анализаторов элементных Fensi-i моделей Fensi-iS RPP-R5000S (1), Fensi-iN RPP-R5000N (1), Fensi-iSN RPP-R5000SN (2)

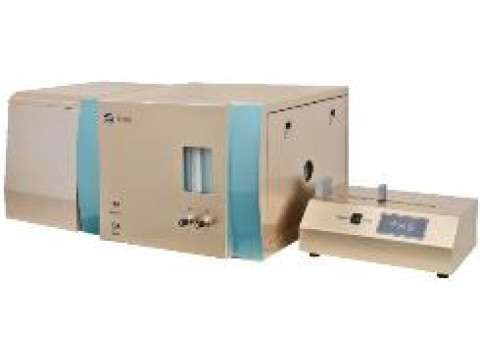

Рисунок 3 - Общий вид анализаторов элементных Fensi-i моделей Fensi-iS RPP-R7000S, Fensi-iSN RPP-R7000SN, Fensi-iN RPP-R7000N
Рисунок 4 - Общий вид анализаторов элементных Fensi-i моделей Fensi-iS RPP-R9000B, Fensi-iN RPP-R9000N, Fensi-iSN RPP-R9000SN

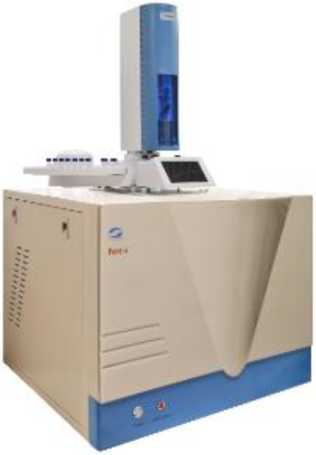

Рисунок 5 - Общий вид анализаторов элементных Fensi-i модели Fensi-iX RPP-R900A
Место нанесения серийного номера
Рисунок 6 - Место нанесения серийного номера на анализаторы элементные Fensi-i
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим управлять процессом измерений, производить сбор экспериментальных данных, проводить калибровку, сохранять результаты измерений и выводить их в отчеты или на внешние носители.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО анализатора приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для моделей | |
|
Fensi-iX RPP-R300A, Fensi-iX RPP-R500A, Fensi-iS RPP-R5000S, Fensi-iSN RPP-R5000SN, Fensi-iN RPP-R5000N, Fensi-iS RPP-R7000S, Fensi-iSN RPP-R7000SN, Fensi-iN RPP-R7000N |
Fensi-iX RPP-R900A, Fensi-iS RPP-R9000B, Fensi-iN RPP-R9000N, Fensi-iSN RPP-R9000SN | |
|
Идентификационное наименование ПО |
- | |
|
Номер версии (идентификационный номер) ПО |
1.X* |
2.X* |
|
Цифровой идентификатор ПО |
- | |
|
* «X» - относится к метрологически незначимой части и может принимать значения от 0 до 99 | ||
Технические характеристики
Таблица 2 - Метрологические характеристики моделей Fensi-iX RPP-R300A,
Fensi-iX RPP-R500A, Fensi-iSN RPP-R5000SN, Fensi-iSN RPP-R7000SN, Fensi-iS RPP-R5000S,
Fensi-iS RPP-R7000S, Fensi-iN RPP-R5000N, Fensi-iN RPP-R7000N
|
Наименование характеристики |
Значение для моделей | |||
|
Fensi-iX RPP-R300A Fensi-iX RPP-R500A |
Fensi-iSN RPP-R5000SN Fensi-iSN RPP-R7000SN |
Fensi-iS RPP-R5000S Fensi-iS RPP-R7000S |
Fensi-iN RPP-R5000N Fensi-iN RPP-R7000N | |
|
Предел обнаружения, мкг, не более: - хлора |
0,010 |
- |
- |
- |
|
- серы |
- |
0,002 |
0,002 |
- |
|
- азота |
- |
0,005 |
- |
0,005 |
|
Предел допускаемого относительного среднего |
7,0 |
6,0 |
6,0 |
6,0 |
|
квадратического отклонения выходного сигнала, % | ||||
Таблица 3 - Метрологические характеристики моделей Fensi-iX RPP-R900A,
|
Fensi-iSN RPP-R9000SN, |
Fensi-iS RPP-R9000B, Fensi-iN RPP-R9000N | |||
|
Наименование характеристики |
Значение для моделей | |||
|
Fensi-iX RPP-R900A |
Fensi-iSN RPP-R9000SN |
Fensi-iS RPP-R9000B |
Fensi-iN RPP-R9000N | |
|
Предел обнаружения, мкг, не более: | ||||
|
- хлора |
0,008 |
- |
- |
- |
|
- серы |
- |
0,0009 |
0,0009 |
- |
|
- азота |
- |
0,003 |
- |
0,003 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % |
4,0 |
3,0 |
3,0 |
3,0 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение для моделей | |||
|
Fensi-iX RPP-R900A |
Fensi-iX RPP-R300A Fensi-iX RPP-R500A |
Fensi-iSN RPP-R7000SN Fensi-iS RPP-R7000S Fensi-iN RPP-R7000N Fensi-iS RPP-R5000S Fensi-iSN RPP-R5000SN Fensi-iN RPP-R5000N |
Fensi-iSN RPP-R9000SN Fensi-iS RPP-R9000B Fensi-iN RPP-R9000N | |
|
Параметры электрического питания от сетевого адаптера: | ||||
|
- напряжение | ||||
|
переменного тока, В |
220±11 | |||
|
- частота | ||||
|
переменного тока, Гц |
50 | |||
|
Габаритные размеры | ||||
|
анализатора в едином блоке, см, не более: | ||||
|
- высота |
960 |
- |
- |
960 |
|
- ширина |
550 |
- |
- |
600 |
|
- длина |
610 |
- |
- |
610 |
|
Габаритные размеры измерительной ячейки, см, не более: | ||||
|
- высота |
- |
360 |
200 |
- |
|
- ширина |
- |
510 |
490 |
- |
|
- длина |
- |
270 |
540 |
- |
|
Габаритные размеры блока с трубкой для сжигания, см, не более: | ||||
|
- высота |
- |
360 |
330 |
- |
|
- ширина |
- |
460 |
490 |
- |
|
- длина |
- |
540 |
540 |
- |
|
Габаритные размеры блока ввода образца, см, не более: | ||||
|
- высота |
- |
180 |
130 |
- |
|
- ширина |
- |
210 |
210 |
- |
|
- длина |
- |
400 |
400 |
- |
|
Масса, кг, не более |
55 |
48 |
45 |
60 |
|
Условия эксплуатации: | ||||
|
- температура | ||||
|
окружающей среды, °С |
от +15 до +35 | |||
|
- относительная | ||||
|
влажность, %, не более |
80 | |||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор элементный |
Fensi-i |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
- для анализаторов моделей Fensi-iX RPP-R300A и Fensi-iX RPP-R500A в документе «Анализаторы элементные Fensi-i. Модели с горизонтальным расположением печи Fensi-iX RPP-R300A, Fensi-iX RPP-R500A. Руководство по эксплуатации», раздел 5.3 «Измерение пробы»;
- для анализаторов модели Fensi-iX RPP-R900A в документе «Анализаторы элементные Fensi-i. Модели с вертикальным расположением печи и автодозатором Fensi-iX RPP-R900A. Руководство по эксплуатации», раздел 3.4 «Анализ пробы»;
- для анализаторов моделей Fensi-iS RPP-R5000S, Fensi-iS RPP-R7000S, Fensi-iN RPP-R5000N, Fensi-iN RPP-R7000N, Fensi-iSN RPP-R5000SN, Fensi-iSN RPP-R7000SN в документе «Анализаторы элементные Fensi-i. Модели с горизонтальным расположением печи Fensi-iS RPP-R5000S, Fensi-iS RPP-R7000S, Fensi-iN RPP-R5000N, Fensi-iN RPP-R7000N, Fensi-iSN RPP-R5000SN, Fensi-iSN RPP-R7000SN. Руководство по эксплуатации», раздел 3.3 «Измерение пробы»;
- для анализаторов моделей Fensi-iS RPP-R9000B, Fensi-iN RPP-R9000N, Fensi-iSN RPP-R9000SN в документе «Анализаторы элементные Fensi-i. Модели с вертикальным расположением печи и автодозатором Fensi-iSN RPP-R9000SN, Fensi-iS RPP-R9000B, Fensi-iN RPP-R9000N. Руководство по эксплуатации», раздел 3.4 «Анализ пробы».
Применение анализаторов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Техническая документация изготовителя «Taizhou Zhonghuan Analytical Instruments Co., Ltd»
Приказ Росстандарта от 19.02.2021 № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 28.12.2024 № 3158 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах».
