Машины испытательные MERTIS QBR
| Номер в ГРСИ РФ: | 96363-25 |
|---|---|
| Производитель / заявитель: | Changchun Qianbang Test Equipment Co., Ltd, КИТАЙ |
Машины испытательные MERTIS QBR (далее - машины) предназначены для измерений силы растяжения и перемещения (деформации) при проведении испытаний металлов, сплавов и полимерных материалов на ползучесть, длительную прочность и релаксацию.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96363-25 | |||||||||
| Действует | по 09.09.2030 | |||||||||
| Наименование | Машины испытательные | |||||||||
| Модель | MERTIS QBR | |||||||||
| Модификации |
QBR-100 QBR-50J |
|||||||||
| Приказы |
№1913 от
09.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 271dad0a-2d18-93eb-dcb6-d826befeb5e9 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Changchun Qianbang Test Equipment Co., Ltd., КИТАЙ, 388, North Nuju Road, Economic Development Luyuan District, Changchun
Поверка
| Методика поверки / информация о поверке |
МП-695-2024 Государственная система обеспечения единства измерений. Машины испытательные MERTIS QBR. Методика поверки
(с 09.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96363-25: Описание типа
2025-96363-25.pdf
|
Скачать | 221.4 КБ | |
|
96363-25: Методика поверки
МП-695-2024
2025-mp96363-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Машины испытательные MERTIS QBR (далее - машины) предназначены для измерений силы растяжения и перемещения (деформации) при проведении испытаний металлов, сплавов и полимерных материалов на ползучесть, длительную прочность и релаксацию.
Описание
Принцип действия машин основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение подвижного захвата в соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами образца на траверсах, электрического привода, гидростанции (опционально, при поставке гидравлических захватов), тензорезисторного датчика силы, датчика перемещения подвижного захвата, электронного шкафа управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверсы. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на траверсе. Машины модификаций QBR-50, QBR-100 оснащены электромеханическим приводом и датчиком силы, машины модификаций QBR-30J, QBR-50J рычажного типа (с мёртвым грузом) для испытаний на постоянную ползучесть.
Дополнительно диапазон измерений перемещения (деформации) образцов обеспечивается датчиками перемещений (деформаций) контактными. Датчики имеют возможность подключения к электронному шкафу управления машин.
Электронный шкаф управления предназначен для управления режимами работы машин, обработки, хранения, отображения и передачи измеренных значений на внешние устройства.
Машины могут быть укомплектованы высокотемпературными печами, температурными камерами, а также датчиками перемещений (деформации) с различными диапазонами измерений, отвечающими требованиям испытаний в соответствии с таблицей 3.
Выпускаемые модификации машин различаются внешним видом, диапазоном измерений силы.
Общий вид машин приведен на рисунках 1-2.
Пломбирование осуществляется посредством нанесения наклейки на корпус машин в двух местах по диагонали. Место нанесения пломбировочной наклейки указано на рисунке 3.
Серийный номер машин в буквенно-числовом формате наносится методом печати на маркировочную табличку, расположенную на основании машины с левой стороны. Общий
вид маркировочной таблички приведён на рисунке 4. Нанесение знака поверки на машины
не предусмотрено.
Товарный знак
MERT/5
наносится краской на фронтальную
сторону машин.

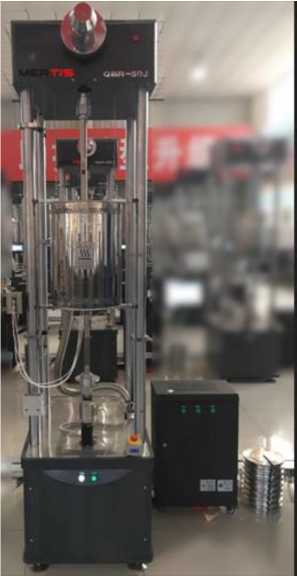

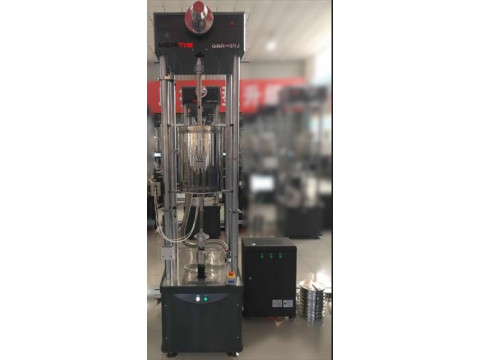

Рисунок 1 - Общий вид машин испытательных MERTIS QBR-30J, QBR-50J

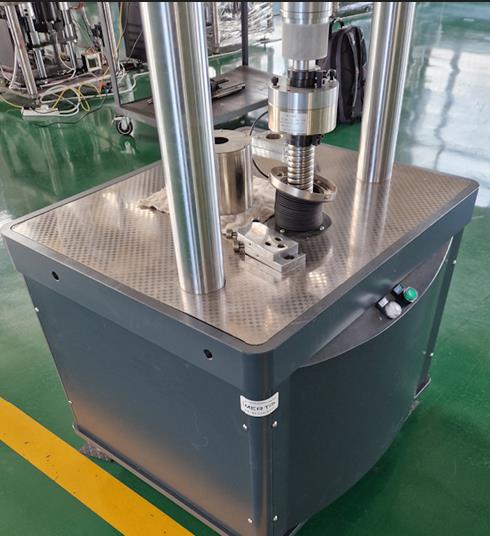

Рисунок 2 - Общий вид машин испытательных MERTIS
QBR-50, QBR-100
Рисунок 3 - Место нанесения пломбировочной наклейки
MERT/S lntoSmerds.ru merds.ru
■р:.Т h<T=:.iuFrrx Pr=T=kK MndP In ГИ1ПЙ
|
т Машина испытэггельная ' MEHnsqBR |
Mod-el QBR ICO |
0^^ |
|
Year 2024 | ||
|
Poivrr 220V | ||
|
From 1 (Я № | ||
Рисунок 4 - Общий вид маркировочной таблички
Программное обеспечение
Для работы с машинами используется программное обеспечение «merTEST-C» (далее -ПО), устанавливаемое на персональном компьютере. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО «merTEST-C» защищено от несанкционированного доступа ключом электронной защиты.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
merTEST-C |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0 |
|
Цифровой идентификатор ПО |
C10EC5F07291E2BF47159 2E2F6F27FE3 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
QBR-30J |
QBR-50J |
QBR-50 |
QBR-100 |
|
Диапазон измерений силы растяжения, кН |
от 0,06 до 30,0 |
от 0,1 до 50,0 |
от 0,1 до 50,0 |
от 0,2 до 100 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 | |||
Таблица 3 - Метрологические характеристики перемещения (деформации)
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
Датчик перемещений (деформации) двухосевой HEIDENHAIN |
Настраиваемая от 10 до 200 мм |
от 0 до 10 мм |
- абсолютной ±2,5 мкм, в диапазоне измерений от 0 до 0,5 мм включ., - относительной, в диапазоне измерений св. 0,5 мм, ±0,5 % |
|
3648-010M-005M-ST 3648-010M-005M-HT |
10 |
от -0,5 до 0,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 и от 0,3 до 0,5 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3648-010M-010M-ST 3648-010M-010M-HT |
10 |
от -1 до 1 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 и от 0,3 до 1 мм |
|
3648-010M-025M-ST 3648-010M-025M-HT |
10 |
от -2,5 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 и от 0,3 до 2,5 мм |
|
3648-0125M-005M-ST 3648-0125M-005M-HT |
12,5 |
от -0,5 до 0,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 и от 0,3 до 0,5 мм |
|
3648-0125M-010M-ST 3648-0125M-010M-HT |
12,5 |
от -1 до 1 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 и от 0,3 до 1 мм |
|
3648-0125M-025M-ST 3648-0125M-025M-HT |
12,5 |
от -2,5 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 и от 0,3 до 2,5 мм |
|
3648-025M-005M-ST 3648-025M-005M-HT |
25 |
от -0,5 до 0,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 и от 0,3 до 0,5 мм |
|
3648-025M-010M-ST 3648-025M-010M-HT |
25 |
от -1 до 1 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 и от 0,3 до 1 мм |
|
Модификация датчика деформации |
Базовая длина датчика, мм |
Диапазон измерений перемещения (деформации) |
Пределы допускаемой погрешности измерений перемещения (деформации) |
|
3648-025M-025M-ST 3648-025M-025M-HT |
25 |
от -2,5 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 и от 0,3 до 2,5 мм |
|
3648-050M-005M-ST 3648-050M-005M-HT |
50 |
от -0,5 до 0,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -0,5 до -0,3 и от 0,3 до 0,5 мм |
|
3648-050M-010M-ST 3648-050M-010M-HT |
50 |
от -1 до 1 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -1 до -0,3 и от 0,3 до 1 мм |
|
3648-050M-025M-ST 3648-050M-025M-HT |
50 |
от -2,5 до 2,5 мм |
- абсолютной: ±1,5 мкм в диапазоне измерений от -0,3 до 0,3 мм включ. - относительной: ±0,5 % в диапазонах измерений от -2,5 до -0,3 и от 0,3 до 2,5 мм |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
QBR-30J |
QBR-50J |
QBR-50 |
QBR-100 |
|
Габаритные размеры модификации (ДлинахШиринахВысота), мм, не более: - машины - электронного шкафа управления |
660х900х2700 480x295x755 |
660x900x270 480x295x755 |
740x650x2510 480x295x755 |
770x700x2710 480x295x755 |
|
Масса, кг, не более |
1500 |
1500 |
750 |
1000 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220+22-22 при подключении одной машины/ 3 80+38-38 при подключении нескольких машин к источнику бесперебойного питания от 49 до 51 | |||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +30 80 | |||
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
|
Срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на маркировочную табличку типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
1) Машина испытательная MERTIS QBR |
1 | |
|
2) Система управления и сбора данных |
_ |
1 |
|
3) Программное обеспечение merTEST-C на электронном носителе |
_ |
1 |
|
4) Персональный компьютер |
_ |
1 |
|
5) Руководство пользователя по эксплуатации и обслуживанию на русском языке |
_ |
1 |
|
6) Паспорт |
1 | |
|
7) Гидростанция |
_ |
По заказу |
|
8) Датчик перемещений (деформации) |
_ |
По заказу |
Сведения о методах измерений
приведены в разделе «Применение согласно предписаниям» документа «Машины испытательные MERTIS QBR. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г.
Стандарт предприятия Changchun Qianbang Test Equipment Co., Ltd, Китай
