Машины испытательные универсальные РЭМ
| Номер в ГРСИ РФ: | 96364-25 |
|---|---|
| Производитель / заявитель: | ООО "Метротест", г.Нефтекамск |
Машины испытательные универсальные РЭМ (далее по тексту - машины) предназначены для измерения силы, перемещения и деформации при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96364-25 | ||||||||||||
| Действует | по 09.09.2030 | ||||||||||||
| Наименование | Машины испытательные универсальные | ||||||||||||
| Модель | РЭМ | ||||||||||||
| Модификации |
РЭМ.I-5-А-0,5-1 РЭМ-50-А-0,5-1 РЭМ-300-А-1-1 |
||||||||||||
| Приказы |
№1913 от
09.09.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | c80aa573-1360-5e4e-3b26-ee6d5b4d9820 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Метротест», РОССИЯ, 452680, Республика Башкортостан, г.о. город Нефтекамск, г. Нефтекамск, ул. Индустриальная, зд. 21, стр. 2
Поверка
| Методика поверки / информация о поверке |
МП-768-2025 Государственная система обеспечения единства измерений. Машины испытательные универсальные РЭМ. Методика поверки
(с 09.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 31 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96364-25: Описание типа
2025-96364-25.pdf
|
Скачать | 261.6 КБ | |
|
96364-25: Методика поверки
МП-768-2025
2025-mp96364-25.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Машины испытательные универсальные РЭМ (далее по тексту - машины) предназначены для измерения силы, перемещения и деформации при испытаниях образцов материалов на растяжение, сжатие и изгиб.
Описание
Принцип действия машин основан на преобразовании нагрузки, приложенной к испытываемому образцу, датчиком силоизмерительным в электрический сигнал, изменяющийся пропорционально этой нагрузке. Нагрузка, приложенная к образцу, деформирует его, при этом в процессе нагружения образца производится измерение значения величины этой нагрузки, а также соответствующих значений перемещения подвижной траверсы.
Конструктивно машины состоят из модуля силозадающего, системы измерения и управления со специализированным контроллером и ручного пульта управления (опционально).
Модуль силозадающий состоит из основания, на котором закреплены силовая рама с направляющими колоннами с подвижной и неподвижной траверсами, электромеханического привода подвижной траверсы, датчиков силоизмерительного и перемещения подвижной траверсы, приспособлений для удержания, фиксации или захвата испытываемого образца.
Машины комплектуются одним или несколькими датчиками силы с различными диапазонами измерений, не превышающими верхний предел измерений силы машины, который указан на её раме.
Система измерения и управления со специализированным контроллером позволяет осуществлять автоматический контроль с обратной связью за нагрузкой, деформацией, перемещением и скоростью траверсы. Полученная информация отображается на экране компьютера или панели оператора (выносная/встроенная) с установленным пользовательским программным обеспечением в единицах измерения, в зависимости от модификации машины.
Дополнительно диапазон измерений перемещения (деформации) образцов обеспечивается измерителями перемещения (деформация) оптическими и навесными утвержденного типа (регистрационные номера в ФГИС «АРШИН» 91536-24; 91395-24; 87716-22). Измерители могут быть интегрированы в силозадающий модуль машин.
Для увеличения функциональных задач возможна установка дополнительного оборудования для испытаний образцов в различных условиях (термокриокамеры, высокотемпературные электропечи), защитными экранами/ограждениями, устройствами измерения продольной и поперечной деформации.
Машины имеют кнопку аварийной остановки и автоматический выключатель, предотвращающие поломку механизмов и составных частей машин при превышении допустимых нагрузок.
К настоящему типу средств измерений относятся машины испытательные универсальные РЭМ выпускаемые в модификациях, которые различаются конструктивным исполнением, внешним видом, габаритными размерами и массой, метрологическими характеристиками, а также способами управления.
Структура обозначения машин:
РЭМ. А -ХХХХ-В - C - D - E где,
РЭМ - обозначение типа машин;
А - конструктивное исполнение машин:
I - одноколонное исполнение;
без обозначения - двухколонное исполнение;
Г - горизонтальное расположение машины.
ХХХХ - верхний предел диапазона измерений силы (нагрузки) в кН, принимающий значения: 0,01; 0,02; 0,03; 0,05; 0,1; 0,2; 0,3; 0,5; 1; 2; 3; 5; 10; 15; 20; 25; 30; 50; 100; 150; 200; 250; 300; 400; 500; 600; 1000; 1200; 1500; 2000;
В - исполнение рабочего пространства:
I - однозонное;
без обозначения - двухзонное;
III - трехзонное.
C - способ управления машиной:
без обозначения - ручное управление и обработка данных на панели оператора;
А - автоматическое управление и обработка данных на персональном компьютере (далее по тексту - ПК).
D - пределы допускаемой относительной погрешности измерений силы (нагрузки), принимающий значения: 0,5 (±0,5 %), 1 (±1 %);
E - нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в состав машины, принимающий значения: 0,5; 1.
Корпус машин может быть окрашен в цвета по заказу заказчика, которые могут отличаться от цвета, изображенного на рисунках 1 - 6.
Общий вид машин приведен на рисунках 1 - 6.

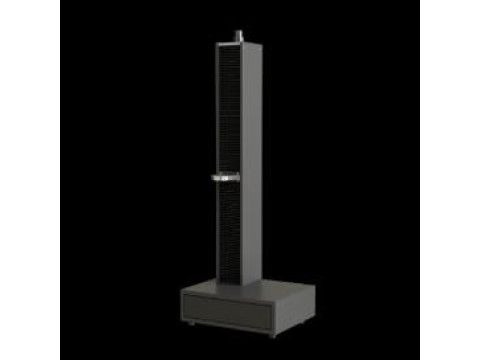

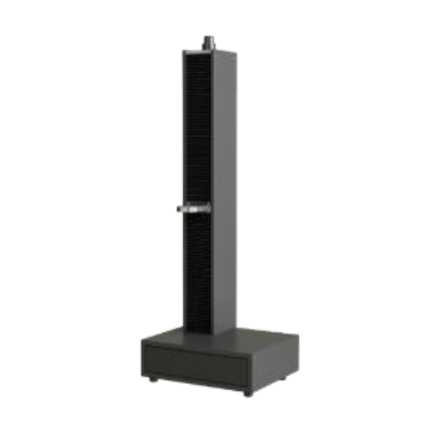

Рисунок 1 - Общий вид одноколонной, однозонной испытательной универсальной машины РЭМ.1-ХХХХ-I- C-D-E

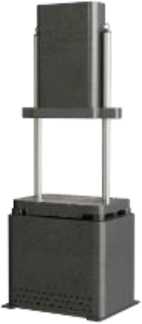

Рисунок 2 - Общий вид одноколонной, двухзонной испытательной универсальной машины
РЭМ.1-ХХХХ-C-D-E
Рисунок 3 - Общий вид двухколонной, однозонной испытательной универсальной машины РЭМ-ХХХХ-I-C-D-E

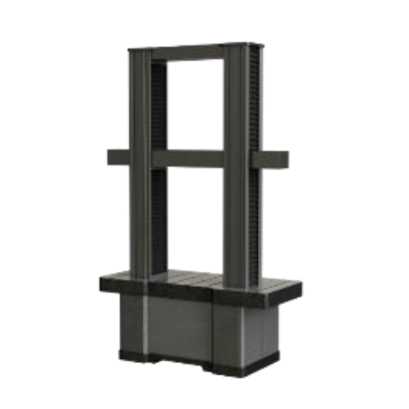

Рисунок 4 - Общий вид двухколонной, двухзонной испытательной универсальной машины РЭМ-ХХХХ-C-D-E

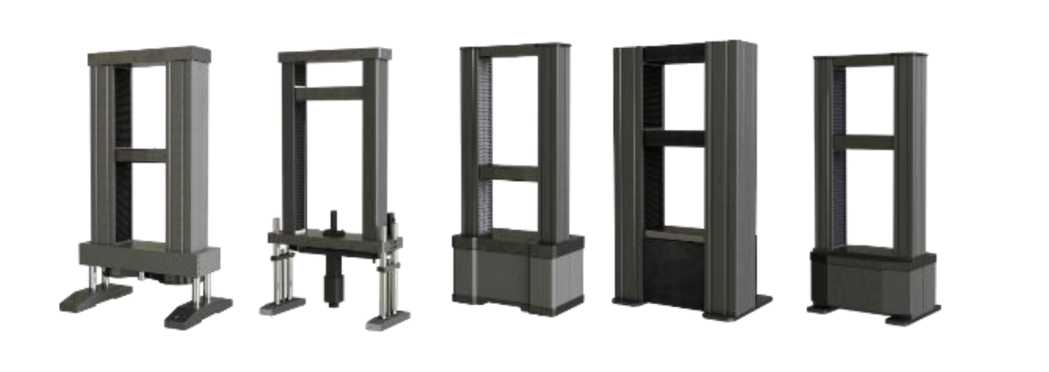

Рисунок 5 - Общий вид двухколонной, трехзонной испытательной универсальной машины

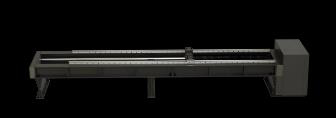

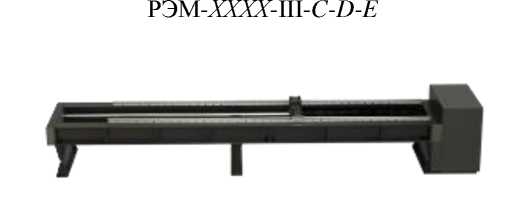

Рисунок 6 - Общий вид горизонтальной испытательной универсальной машины РЭМ.Г-ХХХХ-В-C-D-E
Идентификация машин осуществляется методом визуального осмотра маркировочной таблички прикрепленной на корпусе машины, отображающую информацию о знаке утверждения типа, модификации машины, заводском номере, дате изготовления, изготовителе.
Пломбировка машин не предусмотрена, доступ к внутренним частям машин обеспечивается специальным крепежом.
Заводской номер в числовом и буквенном формате наносится на маркировочную табличку методом гравировки или наклейки. Место нанесения маркировочной таблички на примере двухзонной универсальной испытательной машины РЭМ представлено на рисунке 7.

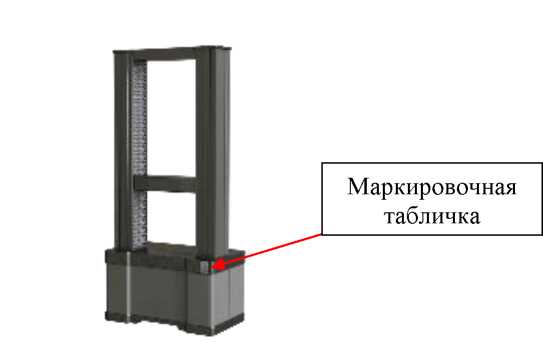

Рисунок 7 - Место нанесения маркировочной таблички на примере двухколонной, двухзонной испытательной универсальной машины РЭМ-ХХХХ-C-D-E
Обозначение мест нанесения знака утверждения типа и заводского номера на маркировочной табличке представлены на рисунке 8.

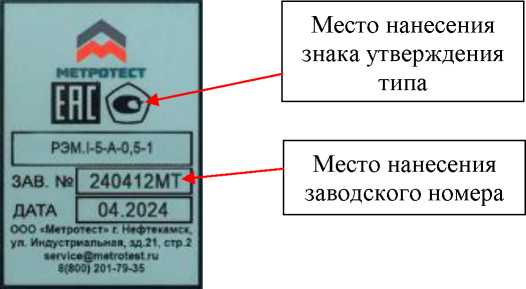

Рисунок 8 - Обозначение места нанесения знака утверждения типа и заводского номера
Нанесение знака поверки на машины не предусмотрено.
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение (далее - ПО) «M-Test» устанавливаемое на панель оператора и «M-Test АСУ» устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки, отображения и хранения результатов измерений. Доступ к ПО ограничен паролями. Влияние ПО учтено при нормировании метрологических характеристик. Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
«M-Test» |
«M-Test АСУ» |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.30 |
не ниже 3.00 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Модификация машин | |
|
РЭМ.1-ХХХХ-В-C-D-E |
РЭМ-ХХХХ-В-C-D-E; РЭМ.Г-ХХХХ-В-C-D-E | |
|
Верхний предел диапазона измерений силы (нагрузки), кН |
0,01; 0,02; 0,03; 0,05; 0,1; 0,2; 0,3; 0,5; 1; 2; 3; 5; 10; 15; 20; 25; 30; 50 1) |
1; 2; 3; 5; 10; 15; 20; 25; 30; 50; 100; 150; 200; 250; 300;400;500;600;1000; 1200; 1500; 2000 1) |
|
Пределы допускаемой относительной погрешности измерений силы (нагрузки), % от измеряемой силы (нагрузки) |
±0,5; ±1,0 2) | |
|
Нижний предел диапазона измерений силы (нагрузки), % от верхнего предела датчика с наименьшим верхним пределом, входящего в состав машины |
0,5; 1,0 3 4 5) | |
|
Диапазон измерений перемещения подвижной траверсы, без захватов и приспособлений, мм 4) |
от 0 до 2000 |
от 0 до 4000 |
|
Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне от 0 до 10 мм включ., мкм |
±50 | |
|
Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы без нагрузки в диапазоне св. 10 мм до верхнего предела измерений перемещения траверсы, % |
±0,5 | |
|
Диапазон задания скорости перемещения подвижной траверсы, мм/мин 5) |
от 0,001 до 4000 | |
|
Пределы допускаемой относительной погрешности задания скорости перемещения подвижной траверсы, % |
±0,5 | |
Примечание:
Таблица 3 - Технические характеристики
|
Модификация |
Габаритные размеры силовой установки, мм, не более * |
Масса силовой установки, кг, не более ** | ||
|
Длина |
Ширина |
Высота | ||
|
РЭМ.1-0,01 (0,02; 0,03; 0,05; 0,1; 0,2; 0,3; 0,5; 1; 2; 3; 5; 10; 15; 20; 25; 30; 50) |
1200 |
1200 |
2500 |
800 |
|
РЭМ-1 (2; 3; 5; 10; 15; 20; 25; 30; 50) |
1500 |
1200 |
3000 |
1500 |
|
РЭМ-100 |
1500 |
1300 |
3500 |
2000 |
|
РЭМ-150 (200; 250; 300) |
1500 |
1300 |
4000 |
3000 |
|
РЭМ-400 (500; 600) |
2000 |
1500 |
4000 |
4000 |
|
РЭМ-1000 (1200; 1500; 2000) |
3500 |
2000 |
6000 |
19500 |
|
РЭМ.Г-0,1 (0,2; 0,3; 0,5) |
2000 |
1000 |
1000 |
800 |
|
РЭМ.Г-1 (2; 3; 5) |
2500 |
1000 |
1500 |
800 |
|
РЭМ.Г-10 (15; 20; 25; 30; 50) |
2700 |
1000 |
1500 |
800 |
|
РЭМ.Г-100 |
3000 |
1500 |
1500 |
1000 |
|
РЭМ.Г-150 (200; 250; 300) |
6000 |
1500 |
1500 |
4000 |
|
РЭМ.Г-400 (500; 600) |
6000 |
2000 |
1700 |
5000 |
|
РЭМ.Г-1000 (1200; 1500; 2000) |
6000 |
3500 |
2000 |
19500 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, без конденсации |
от + 10 до + 35 от 10 до 90 | |||
|
Параметры электрического питания машин: - напряжение переменного тока, В - частота переменного тока, Гц |
220/380 ± 10 50 ± 1 | |||
|
Примечание: * Габаритные размеры указаны без учета устройств защиты. * * Масса указана без учета массы средств защиты. | ||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка на отказ, ч, не менее |
2000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, паспорта и на маркировочную табличку, закрепленную на силовой установке машины, методом гравировки или наклейки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная РЭМ |
модификация в соответствии с договором поставки |
1 шт. |
|
Программное обеспечение на CD или USB носителе |
M-Test (M-Test АСУ) |
1 шт. |
|
Приспособления для проведения испытаний |
_ |
* шт. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Персональный компьютер |
_ |
** шт. |
|
Паспорт |
РЭМ ПС |
1 экз. |
|
Руководство по эксплуатации |
РЭМ РЭ |
1 экз. |
|
Инструкция оператора |
обозначение в зависимости от заказа |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
Примечание: * Наличие и количество в зависимости от договора поставки. * * Наличие в зависимости от договора поставки. | ||
Сведения о методах измерений
приведены в разделе 9 «Порядок проведения испытаний» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г.
МРСЕ.441114.001.ТУ «Машины испытательные универсальные РЭМ. Технические условия»
