Модули контроллеров универсальных КУПРИМ
| Номер в ГРСИ РФ: | 96369-25 |
|---|---|
| Производитель / заявитель: | ОАО "Ордена Ленина НИКИ энерготехники им.Н.А.Доллежаля" (НИКИЭТ), г.Москва |
Модули контроллеров универсальных КУПРИМ (далее - модули КУПРИМ) предназначены для измерений напряжения и силы постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, частоты периодических сигналов, а также формирования аналоговых выходных сигналов напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96369-25 | |||||||||||||||||||||||||||||||||
| Действует | по 09.09.2030 | |||||||||||||||||||||||||||||||||
| Наименование | Модули контроллеров универсальных КУПРИМ | |||||||||||||||||||||||||||||||||
| Модификации |
МПА МВА МР МПИ-У МПТ |
|||||||||||||||||||||||||||||||||
| Приказы |
№1913 от
09.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2f2feaab-2de9-13b7-866f-b1c98a0a50bc | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
АО «НИКИЭТ», РОССИЯ, 107140, г. Москва, пл. Академика Доллежаля, д. 1 к. 3; ПАО ПЗ «Сигнал», РОССИЯ, 249038, Калужская обл., г. Обнинск, пр-кт Ленина, д. 121
Поверка
| Методика поверки / информация о поверке |
РТ-МП-392-201/2-2025 Государственная система обеспечения единства измерений. Модули контроллеров универсальных КУПРИМ. Методика поверки
(с 09.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 26 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 26.12.2025 |
Поверители
Скачать
|
96369-25: Описание типа
2025-96369-25.pdf
|
Скачать | 430.1 КБ | |
|
96369-25: Методика поверки
РТ-МП-392-201/2-2025
2025-mp96369-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Модули контроллеров универсальных КУПРИМ (далее - модули КУПРИМ) предназначены для измерений напряжения и силы постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления, частоты периодических сигналов, а также формирования аналоговых выходных сигналов напряжения и силы постоянного тока.
Описание
Принцип действия модулей КУПРИМ основан на аналого-цифровом преобразовании (АЦП) входного аналогового сигнала в цифровой код, с последующей передачей цифрового значения преобразованного сигнала по системной шине в модуль управляющий с контролем целостности пакетов данных, обработке цифрового значения модулем управляющим в соответствии с функциональным алгоритмом и формировании выходных электрических сигналов модулями контроллера на базе цифро-аналогового преобразования (ЦАП) сигналов.
Модули КУПРИМ предназначены для построения аппаратуры систем безопасности, систем управления оборудованием нормальной эксплуатации автоматизированных систем управления объектов ответственного применения.
Модули КУПРИМ входят в состав Контроллеров универсальных КУПРИМ (далее -контроллеры КУПРИМ), которые являются модульно-компонуемыми многоканальными изделиями, конструктивно они выполнены в стандарте «Евромеханика» и позволяют в составе одного каркаса соединить до двадцати модулей КУПРИМ. Функциональность контроллеров КУПРИМ определяется набором установленных в каркас модулей КУПРИМ.
В зависимости от требований проекта, в составе контроллеров КУПРИМ применяются:
- каркас объединительный (КО.1);
- модули управляющие (МУ);
- модули расширения (МР);
- модули ввода-вывода сигналов (МВВС).
МВВС разделяются на следующие типы модулей:
- модули приема аналоговых сигналов (МПА) - предназначены для аналого-цифровых преобразований (АЦП) сигналов силы и напряжения постоянного тока;
- модули вывода аналоговых сигналов (МВА) - предназначены для цифро-аналогового преобразования (ЦАП) сигналов силы и напряжения постоянного тока;
- модули последовательных интерфейсов - универсальные (МПИ-У) - предназначены для измерений частоты периодических сигналов;
- модули приема сигналов температурных датчиков (МПТ) - предназначены для аналого-цифрового преобразования сигналов от термоэлектрических преобразователей (ТП) и термопреобразователей сопротивлений (ТС).
МР предназначены для дублированного ввода питания в контроллер и аналого-цифрового преобразования (АЦП) значения питающего напряжения постоянного тока.
МВВС и МР обеспечивают самодиагностику в фоновом режиме; индикацию состояния; возможность «горячей» замены и резервированного ввода\вывода сигналов. Защита модулей от несанкционированного доступа обеспечивается в составе конструктива (стойки\шкафа) путем запирания дверей конструктива на ключ, а также контроля открытия дверей.
Внутренняя связь между МУ и МВВС в составе одного КО.1 осуществляется на основе системной шины данных. Подключение внешних периферийных устройств к МУ осуществляется по интерфейсу USB, подключение внешнего сетевого оборудования и ПК к МУ осуществляется по сети Ethernet.
Внешний вид КО.1 с установленными модулями представлен на рисунке 1. Внешний вид модулей КУПРИМ представлен на рисунках 2 - 3. Заводские номера (в формате цифрового кода) наносятся на плату в виде информационных наклеек, места их нанесения представлены на рисунках 2 - 3. Знаки поверки и утверждения типа на платы модулей КУПРИМ не наносятся.
Пломбировка модулей КУПРИМ не предусмотрена.

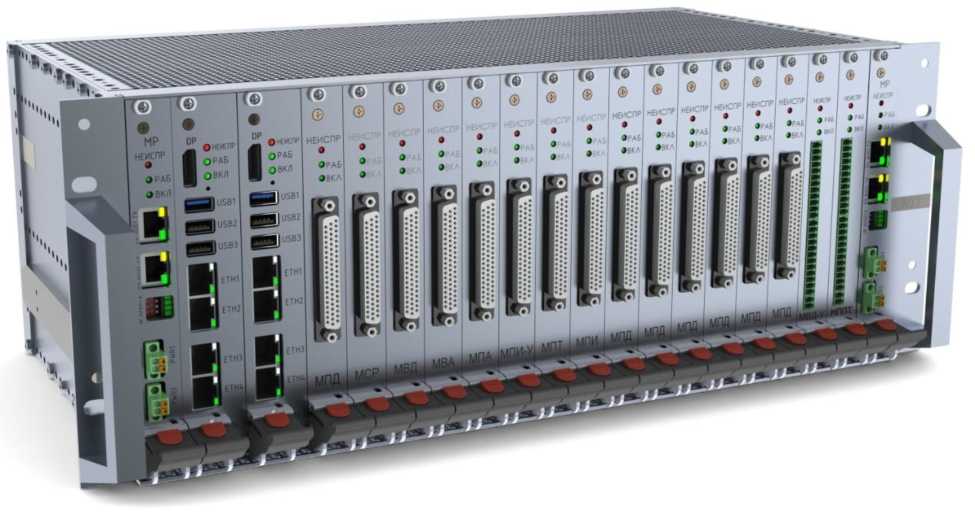

Рисунок 1 - Внешний вид КО.1 с установленными модулями
Место нанесения заводского номера

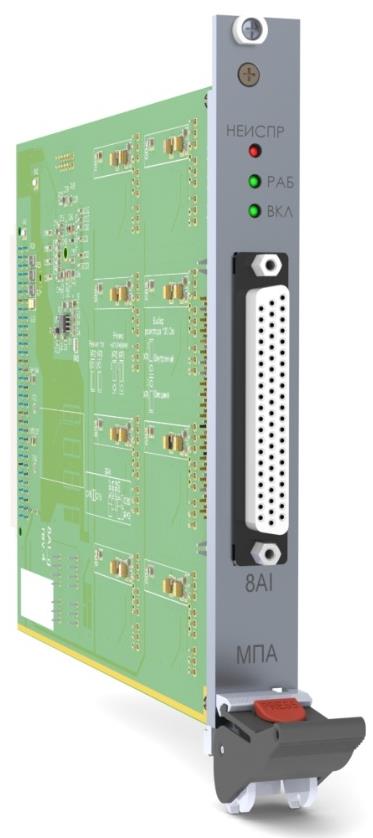

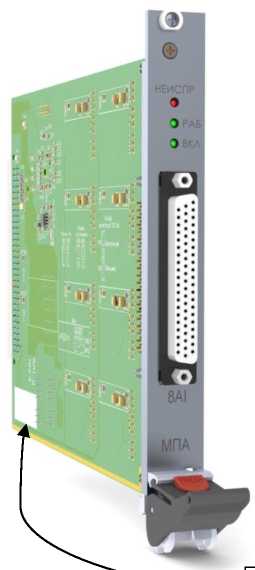

Рисунок 2 - Внешний вид модулей МПА, МВА, МПИ-У
Место нанесения заводского номера

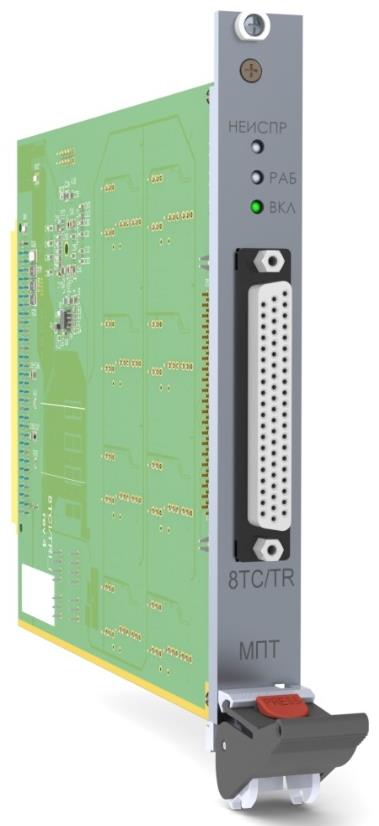

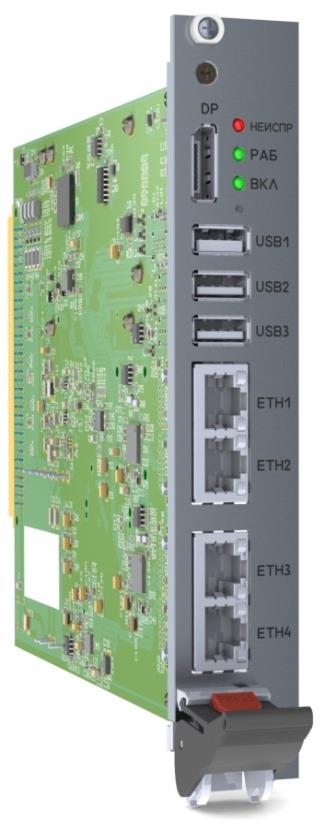

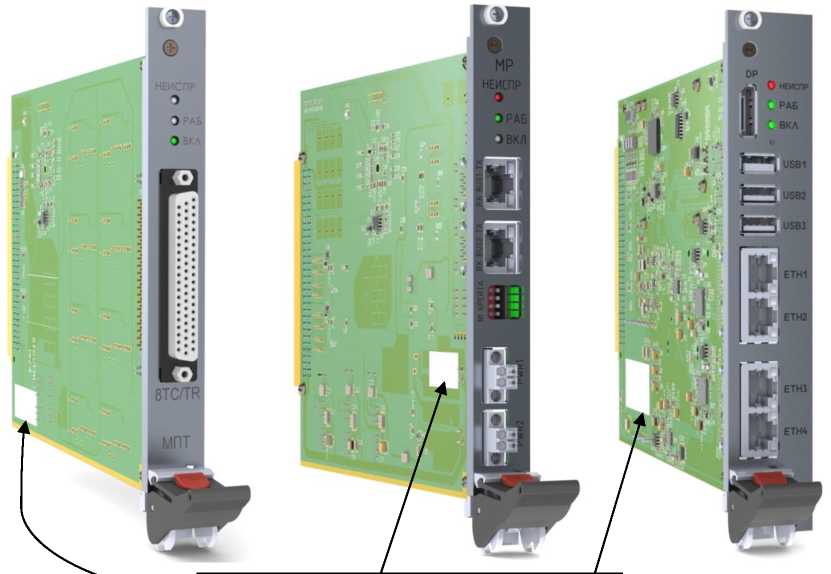

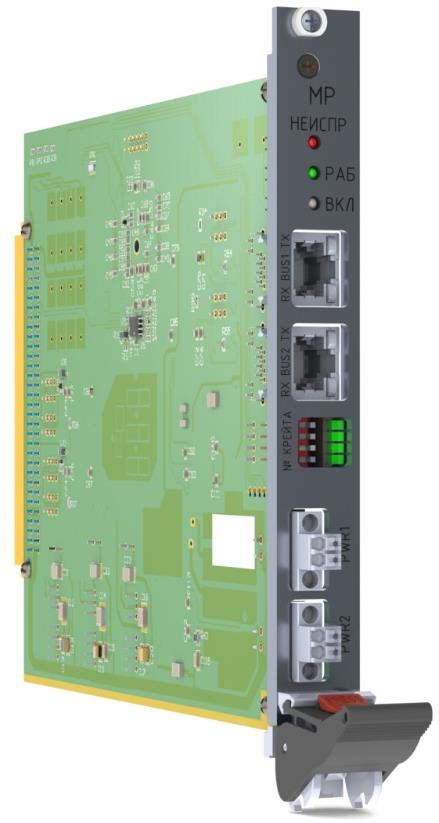

Рисунок 3 - Внешний вид модулей МПТ, МР, МУ
Программное обеспечение
Программное обеспечение (ПО) модулей КУПРИМ состоит из системного программного обеспечения (СПО) и прикладного программного обеспечения (ППО) модулей МУ, а также встроенного программного обеспечения (ВПО) модулей МВВС и МР.
ППО и СПО не являются метрологически значимыми.
СПО включает в себя среду исполнения, которая обеспечивает исполнение загружаемого в контроллер функционального алгоритма.
ВПО модулей является метрологически значимой частью ПО контроллеров.
ВПО модулей осуществляет функции сбора, обработки, преобразования и хранения измерительной информации. Данные передаются в СПО через внутреннюю цифровую системную шину данных контроллера с обеспечением контроля целостности передаваемых данных.
ВПО загружается на плату модулей МВВС с помощью специального программатора при изготовлении. ППО, СПО и ВПО недоступны для коррекции конечным пользователем поскольку перед началом эксплуатации на объекте с контроллеров удаляются все исходные коды ПО и удаляются все средства компиляции.
Уровень защиты ПО контроллеров «высокий» в соответствии Р 50.2.077-2014.
Идентификационные данные ВПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ВПО______________________________________
|
Идентификационные данные (признаки) |
Значения | ||||
|
Идентификационное наименование ПО |
«MPA» |
«MVA» |
«MPT» |
«MPI-U» |
«MR» |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.0 |
1.0.0 |
1.0.0 |
1.0.0 |
1.0.0 |
Технические характеристики
Метрологические и технические характеристики модулей КУПРИМ представлены в таблицах 2 - 5.
Таблица 2 - Метрологические характеристики модулей КУПРИМ. __________________
|
Тип модуля |
Количество ИК |
Диапазон измерений 1 |
Пределы допускаемых основных погрешностей |
Пределы допускаемых дополнительных погрешностей |
|
МПА |
8 |
от 0 до 20 мА; от 0 до 10 В |
Y = ±0,05 % |
Y = ±0,075 % /10 °С |
|
МВА |
8 |
от 0 до 20 мА; от 0 до 10 В |
Y = ±0,1 % |
Y = ±0,05 % /10 °С Y = ±0,15 % /10 °С |
|
МР |
2 |
от 18 до 36 В |
Д = ±0,5 В |
Д = ±0,2 В /10 °С |
|
МПИ-У |
8 |
от 1 Гц до 1 МГ ц |
Д = ±1,0 Гц |
Д = ±1,5 Гц /10 °С |
|
МПТ |
8 |
См. таблицы 3-4 | ||
|
Нормальные условия эксплуатации: | ||||
|
- температура окружающей среды, °С - относительная влажность воздуха при температуре +20°С, % - атмосферное давление, кПа |
от +20 до +30 до 60 от 84,0 до 106,7 | |||
|
Примечания: В таблице приняты следующие обозначения: Y - пределы допускаемых приведенных к диапазону измерений погрешностей Д - пределы допускаемых абсолютных погрешностей 1 - для МВА - диапазон воспроизведений | ||||
Таблица 3 - Метрологические характеристики модулей МПТ в части АЦП сигналов от термоэлектрических преобразователей (ТП) по ГОСТ Р 8.585__________________________
|
Тип ТП |
Диапазон измерений |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей | |
|
А1 |
от 0 до +2500 °С |
±2,5 °С |
±1,25 °С / 10 °С | |
|
B |
от +250 до +1820 °С |
±2,0 °С |
±1,00 °С / 10 °С | |
|
J |
от -210 до +1200 °С |
±1,0 °С |
±0,75 °С / 10 °С | |
|
K |
от -200 до +1372 °С |
±1,0 °С |
±0,75 °С / 10 °С | |
|
L |
от -200 до +800 °С |
±0,8 °С |
±0,75 °С / 10 °С | |
|
S |
от -50 до +1760°С |
±1,5 °С |
±1,00 °С / 10 °С | |
|
Нормальные условия эксплуатации: | ||||
|
- температура окружающей среды, °С - относительная влажность воздуха при температуре +20°С, % - атмосферное давление, кПа |
от +20 до +30 до 60 от 84,0 до 106,7 | |||
Таблица 4 - Метрологические характеристики модулей МПТ в части АЦП сигналов от термопреобразователей сопротивлений (ТС) по ГОСТ 6651___________________________
|
Тип ТС |
Диапазон измерений |
Пределы допускаемых основных абсолютных погрешностей |
Пределы допускаемых дополнительных абсолютных погрешностей | ||
|
4-х проводна я схема подкл. |
3-х проводна я схема подкл. |
2-х проводна я схема подкл. | |||
|
50П (а=0,00391) |
от -200 до +850 °С |
±0,3 °С |
±0,4 °С |
±0,5 °С |
±0,2 °С / 10 °С |
|
100П (а=0,00391) |
от -200 до +850 °С |
±0,5 °С |
±0,5 °С |
±0,5 °С |
±0,3 °С / 10 °С |
|
Pt100 (а=0,00385) |
от -200 до +850 °С |
±0,5 °С |
±0,5 °С |
±0,5 °С |
±0,3 °С / 10 °С |
|
50М (а=0,00428) |
от -180 до +200 °С |
±0,2 °С |
±0,3 °С |
±0,3 °С |
±0,1 °С / 10 °С |
|
100М (а=0,00428) |
от -180 до +200 °С |
±0,2 °С |
±0,3 °С |
±0,3 °С |
±0,1 °С / 10 °С |
|
50М (а=0,00426) |
от -50 до +200 °С |
±0,2 °С |
±0,3 °С |
±0,3 °С |
±0,1 °С / 10 °С |
|
100М (а=0,00426) |
от -50 до +200 °С |
±0,2 °С |
±0,3 °С |
±0,3 °С |
±0,1 °С / 10 °С |
______________________Нормальные условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха при температуре +20°С, %
- атмосферное давление, кПа
Таблица 5 - Технические характеристики
|
Наименование параметра |
Значение |
|
Нормальные условия применения | |
|
Температура окружающей среды, °С |
от +20 до +30 |
|
Относительная влажность воздуха при температуре +20°С, % |
до 60 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Рабочие условия применения | |
|
Температура окружающей среды, °С |
от +1 до +55 |
|
Относительная влажность воздуха при температуре +25°С, % |
до 80 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 6 - Показатели надежности
|
Наименование параметра |
Значение |
|
Среднее время наработки модулей на отказ, ч, не менее |
150000 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации Контроллера универсального КУПРИМ типографским способом.
Комплектность
Таблица 7 - Комплектность модулей КУПРИМ____________________________________
|
Наименование |
Обозначение |
Количество |
|
Модуль МПА |
еЦ5.008.221 |
1 шт. |
|
Паспорт модуля МПА |
еЦ5.008.221 ПС |
1 шт. |
|
Модуль МВА |
еЦ5.008.220 |
1 шт. |
|
Паспорт модуля МВА |
еЦ5.008.220 ПС |
1 шт. |
|
Модуль МР |
еЦ5.008.224 |
1 шт. |
|
Паспорт модуля МР |
еЦ5.008.224 ПС |
1 шт. |
|
Модуль МПИ-У |
еЦ5.008.222 |
1 шт. |
|
Паспорт модуля МПИ-У |
еЦ5.008.222 ПС |
1 шт. |
|
Модуль МПТ |
еЦ5.008.223 |
1 шт. |
|
Паспорт модуля МПТ |
еЦ5.008.223 ПС |
1 шт. |
|
Контроллер универсальный КУПРИМ. Руководство по эксплуатации |
еЦ3.031.703 РЭ |
1 шт. |
|
Паспорт модулей КУПРИМ |
еЦ3.031.703 ПС |
1 шт. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Контроллер универсальный КУПРИМ. Руководство по эксплуатации», в разделе «Описание модулей и блоков контроллера».
от +20 до +30 до 60 от 84,0 до 106,7
Нормативные документы
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 28 июня 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Контроллер универсальный КУПРИМ. Технические условия. еЦ3.031.703 ТУ
