Мультиметры цифровые APPA 51X
| Номер в ГРСИ РФ: | 96370-25 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | JSC «PriST», КИТАЙ |
Мультиметры цифровые APPA 51X (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96370-25 | |||||||||
| Действует | по 09.09.2030 | |||||||||
| Наименование | Мультиметры цифровые | |||||||||
| Модель | APPA 51X | |||||||||
| Модификации |
APPA 513 APPA 514 |
|||||||||
| Приказы |
№1913 от
09.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d92bb855-9e64-bd7d-1e2a-28b97cf588fa | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
JSC «PriST», КИТАЙ, Jiangsu, Changzhou, TAIHU WEST ROAD NO.5-1
Поверка
| Методика поверки / информация о поверке |
МП-ПР-26-2025 Государственная система обеспечения единства измерений. Мультиметры цифровые APPA 51Х. Методика поверки
(с 09.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 43 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96370-25: Описание типа
2025-96370-25.pdf
|
Скачать | 474.9 КБ | |
|
96370-25: Методика поверки
МП-ПР-26-2025
2025-mp96370-25.pdf
|
Скачать | 5.8 MБ |
Описание типа
Назначение
Мультиметры цифровые APPA 51X (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, частоты и температуры.
Описание
Мультиметры представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.
Конструктивно мультиметры выполнены в виде портативных приборов.
Мультиметры выпускаются в четырех модификациях APPA 511, APPA 512, APPA 513, APPA 514, которые отличаются набором измерительных функций, диапазонами и точностью измерений.
На передней панели расположены: ЖК дисплей, переключатель режимов измерения, функциональные кнопки и измерительные разъемы. Индикаторы на жидкокристаллическом дисплее: цифровая шкала, линейная шкала, меню функций, индикаторы режимов измерения, единиц измерения и предупреждающие индикаторы.
На задней панели мультиметров расположен отсек, закрытый съемной крышкой, для установки элементов питания. На мультиметры надеты защитные чехлы с упором-подставкой.
Мультиметры имеют возможность автоматического выбора диапазона измерений, предусмотрены режим относительных измерений, возможность регистрации пиковых значений, передачу измеренных данных на компьютер через USB порт или Bluetooth и некоторые другие функции в зависимости от модели.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Общий вид мультиметров, место нанесения наклейки со знаком утверждения типа средства измерений и серийного номера представлены на рисунках 1 и 2.
Нанесение знака поверки на мультиметры не предусмотрено.
Пломбирование мультиметров от несанкционированного доступа не предусмотрено.
APPA 511
А
APPA 512
APPA 513 APPA 514

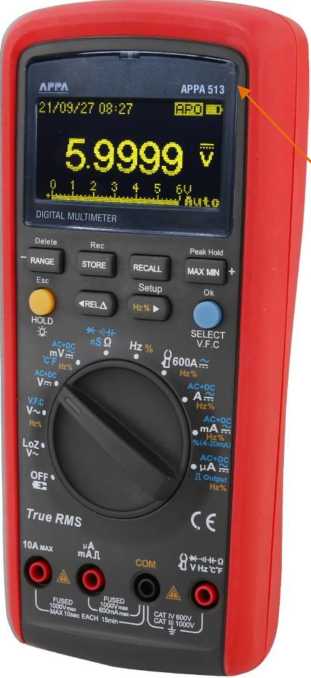

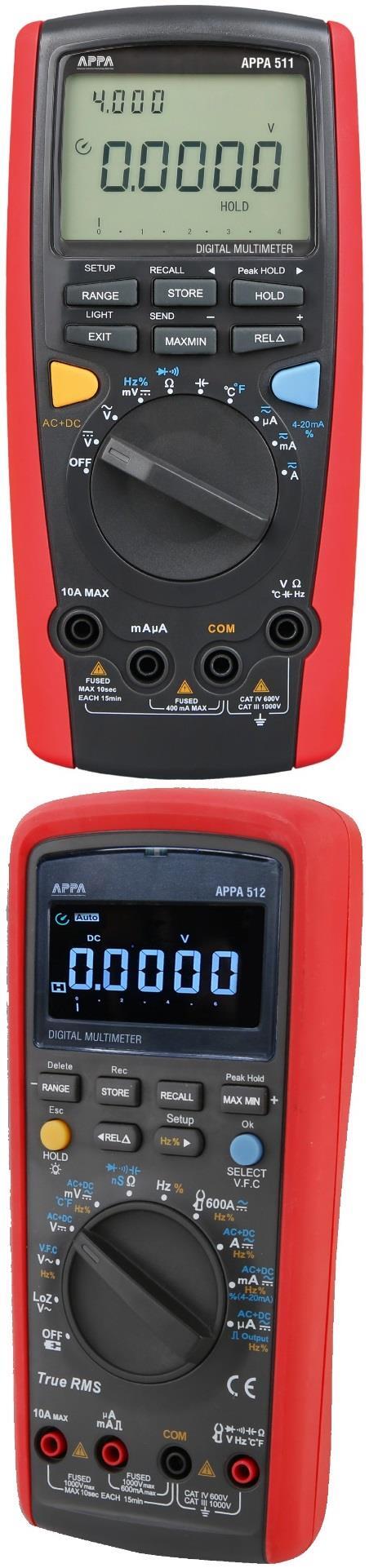

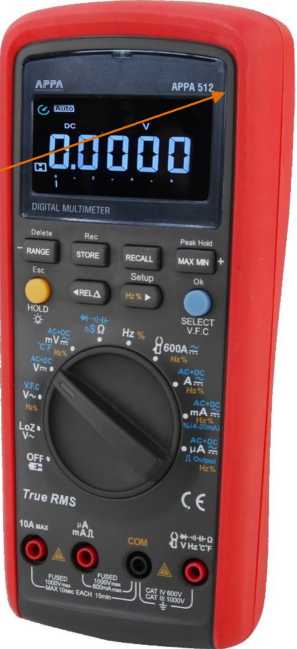

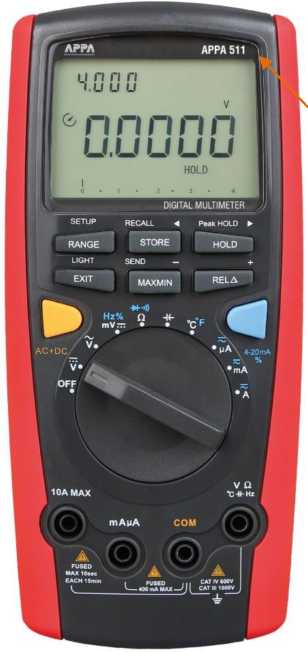

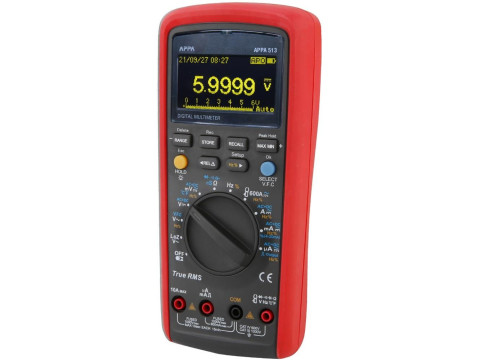

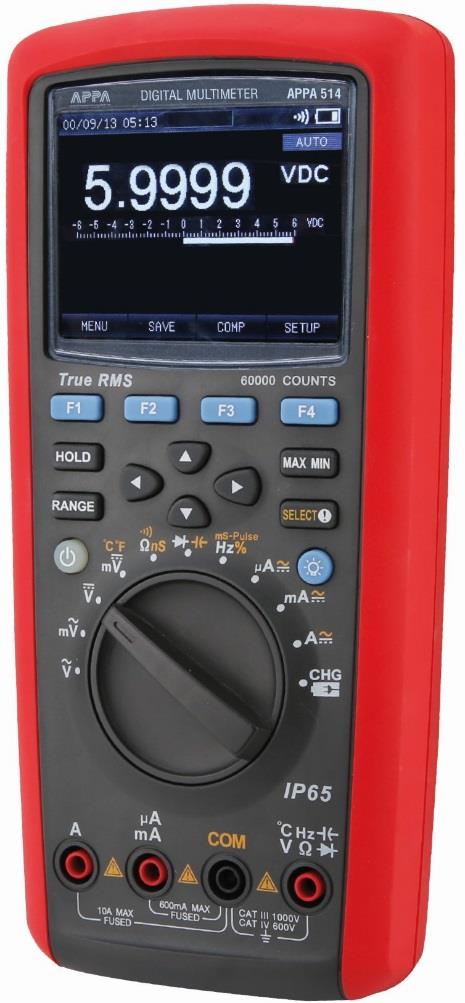

Рисунок 1 - Общий вид мультиметров и место нанесения наклейки со знаком утверждения типа (А)
APPA 512, APPA 513
APPA 511
APPA 514

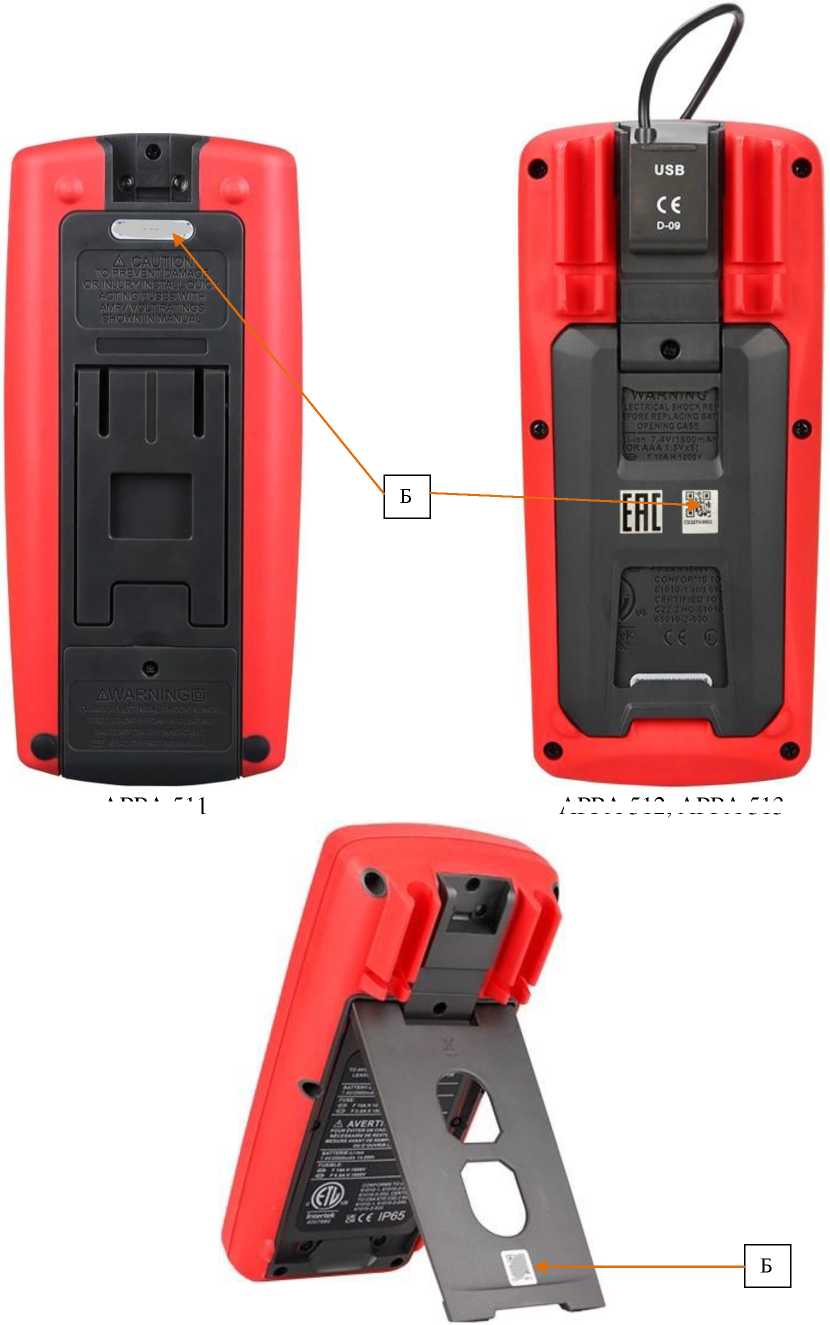

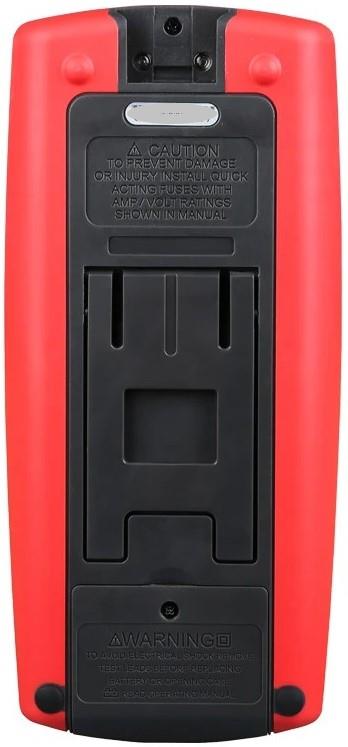

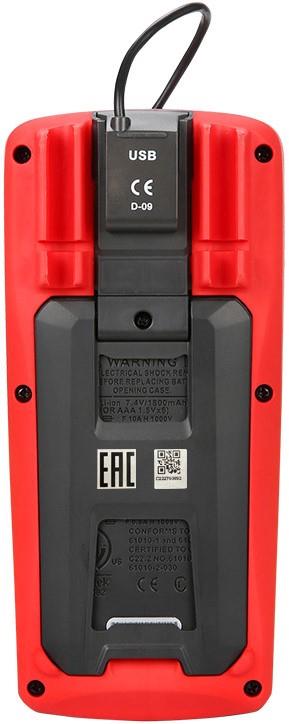

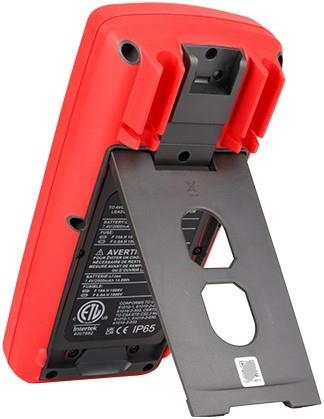

Рисунок 2 - Задний вид мультиметров и место нанесения серийного номера (Б)
Цвет корпуса источников может отличаться от представленного на рисунках.
Программное обеспечение
Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
1.01 |
Технические характеристики
Таблица 2.1 - Метрологические характеристики мультиметра APPA 511 в режиме измерений напряжения постоянного тока ______________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
400 мВ |
0,01 мВ |
±(0,00025-|иизм|1) +5-k) |
|
4 В |
0,0001 В |
±(0,0005- |иизм| + 5-k) |
|
40 В |
0,001 В | |
|
400 В |
0,01 В | |
|
1000 В |
0,1 В |
±(0,001- |иизм| + 8-k) |
1) иизм — измеренное значение напряжения постоянного тока, мВ / В
Таблица 2.2 - Метрологические характеристики мультиметра APPA 511 в режиме измерений напряжения переменного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Частотный диапазон |
Пределы допускаемой абсолютной погрешности |
|
4 В |
0,0001 В |
От 45 Гц до 1 кГц включ. |
±(0,004-|иизм|1)+ 30-k) |
|
Св. 1 до 10 кГц включ. |
±(0,015-|иизм| + 30-k) | ||
|
Св. 10 до 100 кГц включ. |
±(0,06-|иизм| + 30-k) | ||
|
40 В |
0,001 В |
От 45 Гц до 1 кГц включ. |
±(0,004-|иизм| + 30-k) |
|
Св. 1 до 10 кГц включ. |
±(0,015-|иизм| + 30-k) | ||
|
Св. 10 до 100 кГц включ. |
±(0,06-|иизм| + 30-k) | ||
|
400 В |
0,01 В |
От 45 Гц до 1 кГц включ. |
±(0,004-|иизм| + 30-k) |
|
Св. 1 до 10 кГц включ. |
±(0,05-|иизм| + 40-k) | ||
|
Св. 10 до 100 кГц включ. |
Не нормированы | ||
|
1000 В |
0,1 В |
От 45 Гц до 1 кГц включ. |
±(0,01-|иизм| + 30-k) |
|
Св. 1 до 5 кГц включ. |
±(0,05-|иизм| + 30-k) | ||
|
Св. 5 до 10 кГц включ. |
±(0,1-|иизм| + 30-k) |
1) иизм — измеренное значение напряжения переменного тока, В
Таблица 2.3 - Метрологические характеристики мультиметра APPA 511 в режиме измерений силы постоянного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
400 мкА |
0,01 мкА |
±(0,001-|Хизм|1)+ 15-k) |
|
4000 мкА |
0,1 мкА | |
|
40 мА |
0,001 мА |
±(0,0015-|1изм| + 15-k) |
|
400 мА |
0,01 мА | |
|
10 А |
0,001 А |
±(0,005-|!изм| + 30-k) |
|
1) 1изм - измеренное значение силы постоянного тока, мкА / мА / А | ||
Таблица 2.4 - Метрологические характеристики мультиметра APPA 511 в режиме измерений силы переменного тока____________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Частотный диапазон |
Пределы допускаемой абсолютной погрешности |
|
400 мкА |
0,01 мкА |
От 45 Гц до 1 кГц включ. Св. 1 до 10 кГц включ. |
±(0,01-|1изм|1) + 15-k) ±(0,02-|1изм| + 40-k) |
|
4000 мкА |
0,1 мкА | ||
|
40 мА |
0,001 мА | ||
|
400 мА |
0,01 мА | ||
|
10 А |
0,001 А |
От 45 Гц до 1 кГц включ. Св. 1 до 10 кГц включ |
±(0,01-|1изм| + 40-k) ±(0,05-|1изм| + 40-k) |
1) 1изм- измеренное значение силы переменного тока, мкА / мА / А
Таблица 2.5 - Метрологические характеристики мультиметра APPA 511 в режиме измерений сопротивления постоянному току____________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
400 Ом |
0,01 Ом |
±(0,003-Кизм1) + 8-k) 2) |
|
4 кОм |
0,0001 кОм |
±(0,003-Иизм + 8-k) |
|
40 кОм |
0,001 кОм | |
|
400 кОм |
0,01 кОм |
±(0,005-Иизм + 20-k) |
|
4 МОм |
0,0001 МОм |
±(0,01- Rизм + 40-k) |
|
40 МОм |
0,001 МОм |
±(0,015- Rизм + 40-k) |
|
1) R-изм - измеренное значение сопротивления, Ом / кОм / МОм 2) При измерении малых сопротивлений следует исключать собственное сопротивление измерительных проводовсогласно рекомендациям в РЭ. | ||
Таблица 2.6 - Метрологические характеристики мультиметра APPA 511 в режиме измерений ёмкости
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
40 нФ |
0,001 нФ |
±(0,01- Сизм1) + 20-k)2) |
|
400 нФ |
0,01 нФ |
±(0,01- Сизм + 20-k) |
|
4 мкФ |
0,0001 мкФ | |
|
40 мкФ |
0,001 мкФ | |
|
400 мкФ3) |
0,01 мкФ |
- |
|
4 мФ3) |
0,0001 мФ |
- |
|
40 мФ3) |
0,001 мФ |
- |
|
1) Сизм - измеренное значение электрической ёмкости, нФ / мкФ / мФ 2) При измерении малых ёмкостей следует исключать паразитную емкость прибора и измерительных проводов согласно рекомендациям в РЭ. 3) При измерении ёмкости свыше 100 мкФ пределы допускаемой абсолютной погрешности не нормируются | ||
Таблица 2.7 - Метрологические характеристики мультиметра APPA 511 в режиме измерений частоты
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
40 Гц |
0,001 Гц |
±(0,0001- Fизм1) + 8-k) |
|
400 Гц |
0,01 Гц | |
|
4 кГц |
0,0001 кГц | |
|
40 кГц |
0,001 кГц | |
|
400 кГц |
0,01 кГц | |
|
4 МГц |
0,0001 МГц | |
|
40 МГц |
0,001 МГц | |
|
400 МГц |
0,01 МГц |
Не нормируются |
|
1) Fизм - измеренное значение частоты, Гц / кГц / МГц | ||
Таблица 3.1- Метрологические характеристики мультиметров APPA 512, APPA 513 в режиме измерений напряжения постоянного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
600 мВ |
10 мкВ |
±(0,00025-|иизм|1) +5-k) |
|
6 В |
100 мкВ |
±(0,0003- |иизм| + 5-k) |
|
60 В |
1 мВ | |
|
600 В |
10 мВ | |
|
1000 В |
100 мВ |
±(0,003- |иизм| + 5-k) |
|
1) иизм - измеренное значение напряжения постоянного тока, мВ / В | ||
Таблица 3.2 - Метрологические характеристики мультиметров APPA 512, APPA 513 в режиме измерений напряжения переменного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности в диапазоне частот | |||
|
От 45 Гц до 1 кГц включ. |
Св. 1 до 10 кГц включ. |
Св. 10 до 20 кГц включ. |
Св. 20 до 100 кГц включ. | ||
|
600 мВ |
10 мкВ |
+(0,004-|иизм|1) + 40-k) |
+(0,05-Цизм| + 40-k) |
+(0,055-|иизм| + 40-k) |
+(0,08-|иизм| + 40-k) |
|
6 В |
100 мкВ |
+(0,012-|иизм| + 40-k) |
+(0,03-|иизм| + 40-k) |
+(0,08-|иизм| + 40-k) | |
|
60 В |
1 мВ |
+(0,012-|иизм| + 40-k) |
+(0,03-|иизм| + 40-k) |
+(0,06-|иизм| + 40-k) | |
|
600 В |
10 мВ |
+(0,03-иизм +40) |
Не нормируются | ||
|
1000 В |
100 мВ |
+(0,006-|иизм| + 40-k) |
+(0,035-|иизм| + 40-k) | ||
1) иизм - измеренное значение напряжения переменного тока, мВ / В
Таблица 3.3 - Метрологические характеристики мультиметров APPA 512, APPA 513 в режиме измерений силы постоянного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
600 мкА |
0,01 мкА |
±(0,0025-|1изм|1)+ 20-k) |
|
6 мА |
0,1 мкА |
±(0,0025-|1изм| + 2-k) |
|
60 мА |
1 мкА |
±(0,0015-|1изм| + 10-k) |
|
600 мА |
10 мкА |
±(0,0015-|М + 10-k) |
|
6A |
100 мкА |
±(0,005-|1изм| + 10-k) |
|
10 A |
1 мА |
±(0,005-|1изм| + 2-k) |
|
1) 1изм- измеренное значение силы постоянного тока, мкА / мА / А | ||
Таблица 3.4 - Метрологические характеристики мультиметров APPA 512, APPA 513 в режиме измерений силы переменного тока____________________________________________________
|
Верхний предел диапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности в диапазоне частот, А | ||||
|
От 45 Гц до 1 кГц включ. |
Св. 1 до 20 кГц включ. |
Св. 20 до 100 кГц включ. | ||||
|
600 мкА |
0,01 мкА |
±(0,0075- |1изм|1} + 20-k) |
±(0,012- |1изм| + 40-k) |
± (0,06- |
1изм |
+ 40-k) |
|
6 мА |
0,1 мкА |
± (0,03- |
1изм |
+ 40-k) | ||
|
60 мА |
1 мкА |
± (0,09- |
1изм |
+ 40-k) | ||
|
600 мА |
10 мкА |
± (0,015- |1изм| + 10-k) |
± (0,04- |
1изм |
+ 40-k) | |
|
6A |
100 мкА |
± (0,015- |1изм| + 20-k) |
± (0,06- |1изм| + 40-k) |
Не нормируются | ||
|
10 A |
1 мА |
± (0,015- |1изм| + 5-k) |
± (0,05- |1изм| + 10-k) | |||
1) 1изм - измеренное значение силы переменного тока, мкА / мА / А
Таблица 3.5 - Метрологические характеристики мультиметров APPA 512, APPA 513 в режиме измерений сопротивления и проводимости постоянному току
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
600 Ом |
0,01 Ом |
±(0,0005<Иизм1) + 10-k) |
|
6 кОм |
0,1 Ом |
±(0,0005-Иизм + 2-k) |
|
60 кОм |
1 Ом |
±(0,0005<Иизм + 2-k) |
|
600 кОм |
10 Ом |
±(0,0005-Иизм + 2-k) |
|
6 МОм |
100 Ом |
±(0,0015-Иизм + 5-k) |
|
60 МОм |
1 кОм |
±(0,03-Иизм + 2-k) |
|
1) R-изм - измеренное значение сопротивления, Ом / кОм / МОм | ||
Таблица 3.6 - Метрологические характеристики мультиметров APPA 512, APPA 513 в режиме измерений ёмкости_______________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
6 нФ |
0,001 нФ |
±(0,03- Сизм1) + 30-k)2) |
|
60 нФ |
0,01 нФ |
±(0,025- Сизм + 5-k) |
|
600 нФ |
0,1 нФ | |
|
6,0 мкФ |
0,001 мкФ | |
|
60,0 мкФ |
0,01 мкФ | |
|
600,0 мкФ3) |
0,1 мкФ |
- |
|
6,0 мФ3) |
0,001 мФ |
- |
|
60,0 мФ3) |
0,01 мФ |
- |
|
1) Сизм - измеренное значение электрической ёмкости, нФ / мкФ / мФ 2) При измерении малых ёмкостей следует исключать паразитную емкость прибора и измерительных проводов согласно рекомендациям в РЭ. 3) При измерении ёмкости свыше 100 мкФ пределы допускаемой абсолютной погрешности не нормируются. | ||
Таблица 3.7 - Метрологические характеристики мультиметров APPA 512, APPA 513 в режиме измерений частоты_______________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
60 Гц |
0,001 Гц |
±(0,0001- Fизм1) + 5-k) |
|
600 Гц |
0,01 Гц | |
|
6 кГц |
0,0001 кГц | |
|
60 кГц |
0,001 кГц | |
|
600 кГц |
0,01 кГц | |
|
6 МГц |
0,0001 МГц | |
|
60 МГц2) |
0,001 МГц | |
|
1) Fизм - измеренное значение частоты, Гц / кГц / МГц В режиме измерения частоты входное напряжение ивх не более 30 В. Диапазон ивх для частот до 100 кГц включ. от 0,5 В до 30 В. Диапазон ивх для частот св. 100 кГц до 1 МГц включ. от 0,6 В до 30 В. Диапазон ивх для частот более 1 МГц от 1 В до 30 В. 2) При измерении частоты свыше 10 МГц пределы допускаемой абсолютной погрешности не нормируются. | ||
Таблица 3.8 - Метрологические характеристики мультиметра APPA 513 в режиме измерения силы постоянного тока при помощи внешних силовых токовых клещей
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
60 А |
0,001 А |
±(0,01-|Тизм| + 30-k) |
|
600 A |
0,01 А |
1) 1изм — измеренное значение силы постоянного тока, А
Таблица 3.9 - Метрологические характеристики мультиметра APPA 513 в режиме измерения силы переменного тока при помощи внешних силовых токовых клещей___________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
60 А |
0,001 А |
±(0,012-|1изм| + 30-k) |
|
600 A |
0,01 А |
1) 1изм - измеренное значение силы переменного тока, А
Таблица 4.1- Метрологические характеристики мультиметра APPA 514 в режиме измерений напряжения постоянного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
60 мВ |
0,001 мВ |
±(0,00025-|иизм|1) + 20-k) |
|
600 мВ |
0,01 мВ |
±(0,00025- |иизм| + 5-k) |
|
6 В |
0,0001 В | |
|
60 В |
0,001 В | |
|
600 В |
0,01 В |
±(0,003- |иизм| + 5-k) |
|
1000 В |
0,01 В |
1) иизм - измеренное значение напряжения постоянного тока, мВ / В
Таблица 4.2 - Метрологические характеристики мультиметра APPA 514 в режиме измерений напряжения переменного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности в диапазоне частот | |||
|
От 45 Гц до 1 кГц включ. |
Св. 1 до 10 кГц включ. |
Св. 10 до 20 кГц включ. |
Св. 20 до 100 кГц включ. | ||
|
60 мВ |
0,001 мВ |
±(0,006-|иизм|1) + 60-k) |
±(0,012-|иизм| + 60-k) |
±(0,03-|иизм| + 60-k) |
±(0,04-|иизм| + 60-k) |
|
600 мВ |
0,01 мВ |
±(0,003-|иизм| + 30-k) |
±(0,012-|иизм| + 40-k) |
±(0,03-|иизм| + 40-k) |
±(0,04-|иизм| + 40-k) |
|
6 В |
0,0001 В |
±(0,003-|иизм| + 30-k) |
±(0,012-|иизм| + 40-k) |
±(0,03-|иизм| + 40-k) |
±(0,04-|иизм| + 40-k) |
|
60 В |
0,001 В |
±(0,003-|иизм| + 30-k) |
±(0,012-|иИЗм| + 40-k) |
±(0,03-|иизм| + 40-k) |
±(0,04-|иизм| + 40-k) |
|
600 В |
0,01 В |
±(0,003-|иизм| + 30-k) |
±(0,012-|иизм| + 40-k) |
±(0,03-|иизм| + 40-k) |
Не нормированы |
|
1000 В |
0,1 В |
От 45 Гц до 1 кГц включ. |
Св. 1 до 5 кГц включ. |
Св. 5 до 10 кГц включ. |
Св. 10 до 100 кГц включ. |
|
±(0,006-|иизм| + 30-k) |
±(0,03-|иизм| +40-k) |
±(0,06-|иизм| +40-k) |
Не нормированы | ||
1) иизм - измеренное значение напряжения переменного тока, мВ / В
Таблица 4.3 - Метрологические характеристики мультиметра APPA 514 в режиме измерений силы постоянного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
600 мкА |
0,01 мкА |
±(0,0008-|1изм|1) + 20-k) |
|
6000 мкА |
0,1 мкА |
±(0,0008-|1изм| + 10-k) |
|
60 мА |
0,001 мА |
±(0,0008-|1изм| + 20-k) |
|
600 мА |
0,01 мА |
±(0,0015-|1изм| + 10-k) |
|
10 А |
0,001 А |
±(0,005-|М + 10-k) |
|
1) 1изм- измеренное значение силы постоянного тока, мкА / мА / А | ||
Таблица 4.4 - Метрологические характеристики мультиметра APPA 514 в режиме измерений силы переменного тока____________________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности в диапазоне частот | |
|
От 50 Гц до 1 кГц включ. |
Св. 1 до 10 кГц включ. | ||
|
600 мкА |
0,01 мкА |
±(0,008- |1изм|1) + 40-k) |
±(0,02- |1изм| + 40-k) |
|
6000 мкА |
0,1 мкА | ||
|
60 мА |
0,001 мА | ||
|
600 мА |
0,01 мА | ||
|
10 А |
0,001 А |
± (0,012- |1изм| + 20-k) |
± (0,03- |1изм| + 40-k) |
|
1) 1изм- измеренное значение силы переменного тока, мкА / мА / А | |||
Таблица 4.5 - Метрологические характеристики мультиметра APPA 514 в режиме измерений сопротивления постоянному току
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
600 Ом |
0,01 Ом |
±(0,0005-Иизм1) + 10-k)2) |
|
6 кОм |
0,0001 кОм |
±(0,0005-Иизм + 2-k) |
|
60 кОм |
0,001 кОм | |
|
600 кОм |
0,01 кОм | |
|
6 МОм |
0,0001 МОм |
±(0,003-Иизм + 10-k) |
|
60 МОм |
0,001 МОм |
±(0,02-Иизм + 10-k) |
1) R-изм - измеренное значение сопротивления, Ом / кОм / МОм
2) При измерении малых сопротивлений следует исключать собственное
сопротивление измерительных проводов согласно рекомендациям в РЭ.
Таблица 4.6 - Метрологические характеристики мультиметра APPA 514 в режиме измерений ёмкости
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
6 нФ |
0,001 нФ |
±(0,03- Сизм1) + 10-k)2) |
|
60 нФ |
0,01 нФ |
±(0,025- Сизм + 5-k) |
|
600 нФ |
0,1 нФ |
±(0,02- Сизм + 5-k) |
|
6 мкФ |
0,001 мкФ | |
|
60 мкФ |
0,01 мкФ | |
|
600,0 мкФ3) |
0,1 мкФ |
- |
|
6,0 мФ3) |
0,001 мФ |
- |
|
60,0 мФ3) |
0,01 мФ |
- |
|
1) Сизм - измеренное значение электрической ёмкости, нФ / мкФ / мФ 2) При измерении малых ёмкостей следует исключать паразитную емкость прибора и измерительных проводов согласно рекомендациям в РЭ. 3) При измерении ёмкости свыше 100 мкФ пределы допускаемой абсолютной погрешности не нормируются. | ||
Таблица 4.7 - Метрологические характеристики мультиметра APPA 514 в режиме измерений частоты
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
60 Гц |
0,001 Гц |
±(0,0002- Fизм1) + 8-k) |
|
600 Гц |
0,01 Гц |
±(0,0001- Fизм + 5-k) |
|
6 кГц |
0,0001 кГц | |
|
60 кГц |
0,001 кГц | |
|
600 кГц |
0,01 кГц | |
|
6 МГц |
0,0001 МГц | |
|
60 МГц3) |
0,001 МГц |
1) Fизм — измеренное значение частоты, Гц / кГц / МГ ц
Для частот от 10 Гц до 30 МГц диапазон Ubx от 0,6 В до 30 В.
3) Свыше 30 МГц пределы допускаемой абсолютной погрешности не нормированы.
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 6 - Основные технические характеристики мультиметров APPA 511, APPA 512,
APPA 513, APPA 514
|
Наименование характеристики |
Значение |
|
Масса, кг, не более APPA 511 |
0,340 |
|
APPA 512, APPA 513 |
0,500 |
|
APPA 514 |
0,638 |
|
Габаритные размеры (ширинахвысотахглубина), мм APPA 511 |
177х85х40 |
|
APPA 512, APPA 513 |
206х95х53 |
|
APPA 514 |
225x103x59 |
|
Питание APPA 511 |
9В х 1шт (Крона/ 6F22) |
|
APPA 512, APPA 513 |
7,4 В (Li-ion аккумулятор) 2000 мАч |
|
APPA 514 |
или AAA 1,5 В х 6шт 7,4 В (Li-ion аккумулятор) 2000 мАч |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха, %, не более |
75 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 0 до +40 |
|
- относительная влажность воздуха для температуры от 0 °С до 30 °С включ., %, не более |
75 |
|
- относительная влажность воздуха для температуры св. 31 °С до 40 °С включ., %, не более |
50 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 7 - Комплектность мультиметров
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Мультиметр |
APPA 51Х 1) |
1 |
|
Измерительные провода |
- |
1 комплект |
|
Руководство по эксплуатации на CD-диске |
- |
1 |
|
1) В зависимости от модификации. | ||
Сведения о методах измерений
приведены в разделе «ВЫПОЛНЕНИЕ ИЗМЕРЕНИЙ» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 в в диапазоне частот от Ь10-1до 2409 Гц»
Приказ Росстандарта от 17.03.2022 года № 668 «Об утверждении государственной поверочной схемой для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости» к государственному первичному эталону единицы электрической емкости - ГЭТ 25-79
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемой, утвержденной приказом, к Государственному первичному эталону единиц времени, частоты и национальной шкалы времени - ГЭТ 1-2022
Стандарт предприятия «Мультиметры цифровые APPA 51Х»
Другие Мультиметры
