Расходомеры газа Аквилон-710
| Номер в ГРСИ РФ: | 96371-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "МераПрибор", г.С.-Петербург |
Расходомеры газа Аквилон-710 (далее - расходомеры) предназначены для измерений объемного расхода газа, приведенного к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °С).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96371-25 | |||||||||
| Действует | по 09.09.2030 | |||||||||
| Наименование | Расходомеры газа | |||||||||
| Модель | Аквилон-710 | |||||||||
| Модификации |
Аквилон 710-1 Аквилон 710-2 |
|||||||||
| Приказы |
№1913 от
09.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | f82a8753-6243-77ca-340d-8da43c74e7d0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «МераПрибор», РОССИЯ, 190020, г. Санкт-Петербург, Обводного Канала наб., д. 199-201, литер П, офис 20, 21, 22, 23
Поверка
| Методика поверки / информация о поверке |
МП-643-2024 Государственная система обеспечения единства измерений. Расходомеры газа Аквилон-710. Методика поверки
(с 09.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 32 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96371-25: Описание типа
2025-96371-25.pdf
|
Скачать | 175 КБ | |
|
96371-25: Методика поверки
МП-643-2024
2025-mp96371-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Расходомеры газа Аквилон-710 (далее - расходомеры) предназначены для измерений объемного расхода газа, приведенного к стандартным условиям (абсолютное давление 0,101325 МПа, температура плюс 20 °С).
Описание
Расходомеры состоят из первичного преобразователя, в состав которого входит сенсор, и электронно-вычислительного блока (далее - ЭВБ). Сенсор расходомера состоит из двух термопреобразователей сопротивления, расположенных внутри защитных гильз. ЭВБ оснащается дисплеем и кнопками управления, с помощью которых можно производить настройку.
Принцип действия расходомеров основан на принципе термальной дисперсии. Маломощный нагреватель создает разность температур между двумя термопреобразователями путем нагрева одного из них на температуру выше температуры процесса. Разность температур прямо пропорциональна массовому расходу газа. Далее происходит вычисление объемного расхода газа, приведенного к стандартным условиям, с учетом физических свойств газа, которые записаны в ЭВБ, как условно-постоянные величины.
Первичный преобразователь и ЭВБ могут иметь интегральное или раздельное исполнение с удалением друг от друга до 20 м.
Расходомеры изготавливаются в двух модификациях, которые отличаются техническими характеристиками: Аквилон-710-1, Аквилон-710-2.
Аквилон-710-1 изготавливаются в общепромышленном исполнении, Аквилон-710-2 -в общепромышленном и взрывозащищенном исполнении.
Серийный номер в виде буквенно-цифрового обозначения, состоящий из букв латинского алфавита и арабских цифр, наносится методом лазерной гравировки на табличку, расположенную на ЭВБ.
Аквилон-710-1
Аквилон-710-2

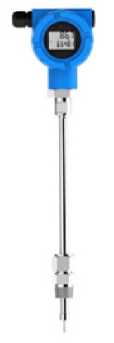

Рисунок 1 - Общий вид расходомеров
Пломбирование расходомеров осуществляется с помощью наклеек, наносимых на ЭВБ.
Нанесение знака поверки на расходомеры не предусмотрено.

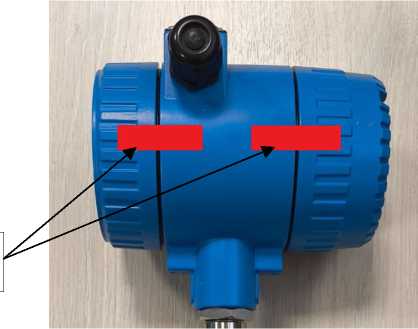

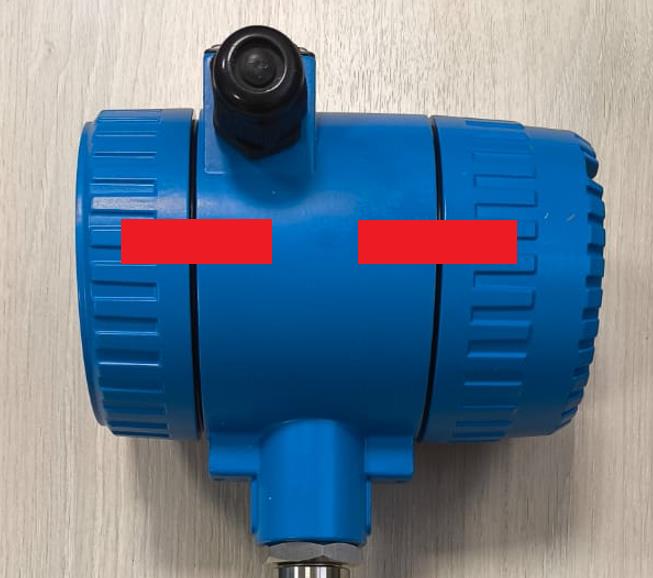

Места нанесения пломб
Рисунок 2 - Места пломбировки
(Н( Гя qoq «Мсраприбар:
Рааодомф гаи аквялол-710
'номер оертнфтплатя спптветсттгя*
I Ея tib TIC: ТЗ < ib
'кол зякячя*
] I огр ещност?.:
Скорость потоки газа:
Выходные сигналы:
Дквлеввс лзм_ среды:
Теыиернтурз лзм. среды:
Напр жжение тлпанша:
DN:
Серийный личер
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 3 - Общий вид (схема) таблички
Программное обеспечение
Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО обеспечивает расчет скорости и объемного расхода газа, формирование выходных сигналов, отображение значений на дисплее. ПО устанавливается в расходомеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
03.Х* |
|
Цифровой идентификатор ПО |
_ |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ |
|
* «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода газа, приведенного к стандартным условиям, м3/ч1) 2) |
от 0,54 до 16000 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода газа, приведенного к стандартным условиям, %3) |
±(1,5 + 0,5^тах^изм) |
|
1) Указан максимальный диапазон измерений, фактические значения указываются в паспорте. 2) Динамический диапазон 1:100. 3) Пределы допускаемой относительной погрешности измерений объемного расхода газа, приведенного к стандартным условиям, нормированы для воздуха. Примечание - Введены следующие обозначения: Qmax - максимальное значение диапазона измерений расхода газа, приведенного к стандартным условиям, м3/ч; Qизм - измеренное значение диапазона измерений расхода газа, приведенного к стандартным условиям, м3/ч. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Аквилон 710-1 |
Аквилон 710-2 | |
|
Номинальный диаметр измерительного трубопровода, мм |
от 25 до 350 |
от 25 до 450 |
|
Выходные сигналы: - токовый - цифровой - частотно-импульсный |
от 4 до 20 мА RS-485, HART от 0,5 до 10000 Гц | |
|
Напряжение переменного тока (частота от 50 до 60 Гц), В |
от 85 до 265 |
_ |
|
Напряжение постоянного тока, В |
от 13,5 до 42 | |
|
Габаритные размеры ЭВБ и первичного преобразователя, мм, не более: - длина - ширина - высота |
117 126 552 |
130 150 1644 |
|
Масса ЭВБ и первичного преобразователя, кг, не более |
5 | |
|
Температура измеряемой среды °C |
от -40 до +150 |
от -40 до +450 |
|
Давление измеряемой среды, МПа, не более |
1,6; 41) |
1,6; 6,31) |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -20 до +60 98 от 86 до 106 | |
|
Маркировка взрывозащиты |
_ |
1Ex db IIC T3 Gb |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
_ |
IP65 |
|
1) При наличии в комплектности расходомера участка измерительного трубопровода. | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
87600 |
|
Назначенный срок службы, лет |
10 |
Знак утверждения типа
наносится на табличку методом лазерной гравировки и на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Расходомер газа |
Аквилон-710 |
1 |
|
Руководство по эксплуатации |
710.001.РЭ |
1 |
|
Паспорт |
— |
1 |
|
Кабель (для расходомера раздельного исполнения) |
— |
1 |
|
Участок измерительного трубопровода1) |
— |
1 |
|
1) Опционально. | ||
Сведения о методах измерений
приведены в разделе 1.5 «Методика (метод) измерений» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
ТУ 26.51.52-014-33188510-2022 «Расходомеры газа Аквилон-710. Технические условия»
Другие Расходомеры
