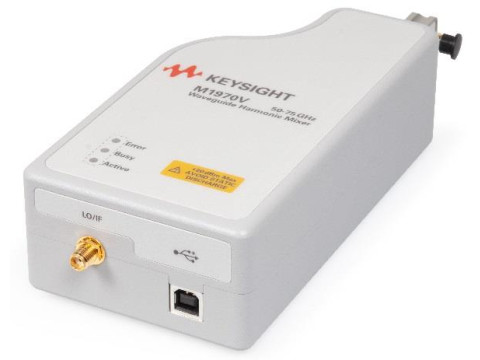

Смеситель волноводный M1970V
| Номер в ГРСИ РФ: | 96372-25 |
|---|---|
| Производитель / заявитель: | Компания "Keysight Technologies, Inc.", США |
Смеситель волноводный M1970V (далее - смеситель) предназначен для измерений параметров спектра - частоты и мощности, в комплекте с анализаторами сигнала N9041B, N9040B UXA, N9030B PXA, N9020B MXA, N9010B EXA, а также переноса спектра СВЧ сигналов на промежуточную частоту.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96372-25 | ||||||
| Наименование | Смеситель волноводный | ||||||
| Модель | M1970V | ||||||
| Приказы |
№1913 от
09.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7a36c5f0-6456-af7f-1543-3938624ab10e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Keysight Technologies Microwave Products (M) Sdn. Bhd., МАЛАЙЗИЯ, Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Penang
Поверка
| Методика поверки / информация о поверке |
МП-ПР-17-2025 Государственная система обеспечения единства измерений. Смеситель волноводный M1970V. Методика поверки
(с 09.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96372-25: Описание типа
2025-96372-25.pdf
|
Скачать | 133.5 КБ | |
|
96372-25: Методика поверки
МП-ПР-17-2025
2025-mp96372-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Смеситель волноводный M1970V (далее - смеситель) предназначен для измерений параметров спектра - частоты и мощности, в комплекте с анализаторами сигнала N9041B, N9040B UXA, N9030B PXA, N9020B MXA, N9010B EXA, а также переноса спектра СВЧ сигналов на промежуточную частоту.
Описание
К настоящему типу СИ относится смеситель с инвентарным номером KEY1970001.
Принцип действия смесителя основан на получении разностной промежуточной частоты за счет смешения входного СВЧ сигнала и синусоидального сигнала гетеродина, формируемого анализатором спектра, за счет чего спектр входного СВЧ сигнала переносится на промежуточную частоту и подается на измерительный порт анализатора спектра и в нем обрабатывается.

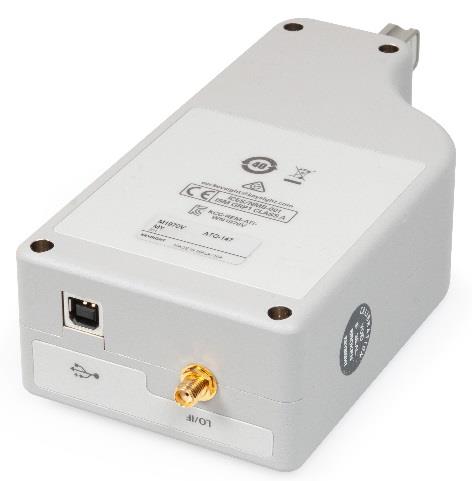

Конструктивно смеситель состоит из моноблока продолговатой формы без органов управления и дисплея. На передней панели корпуса смесителя расположен волноводный соединитель (фланец), на задней панели - разъемы для подключения к анализатору спектра. Внутри корпуса смесителя смонтирована печатная плата с установленными на ней диодным модулем и вспомогательными электронными устройствами.
Инвентарный номер, идентифицирующий смеситель, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится методом печати на корпус при помощи наклейки, размещаемой на обратной стороне крышки.
Общий вид смесителя, схема пломбировки от несанкционированного доступа, указание мест нанесения знака утверждения типа и серийного номера представлены на рисунке 1.
Нанесение знака поверки на смеситель не предусмотрено.

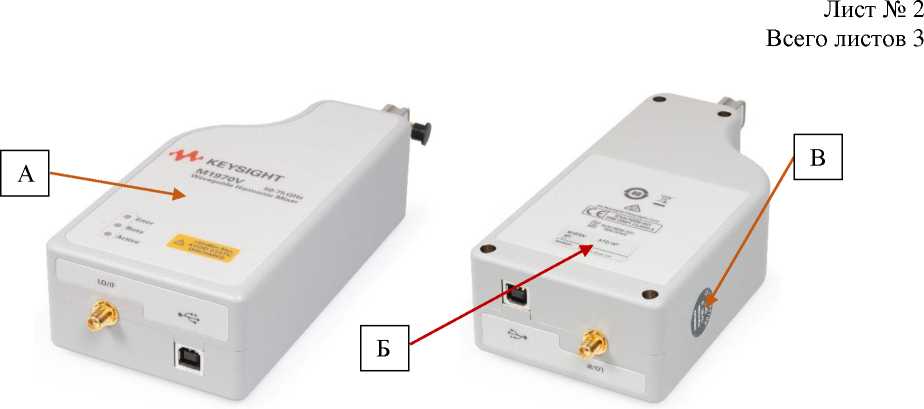

Рисунок 1 - Общий вид смесителя, места нанесения знака утверждения типа (А), инвентарного номера (Б) и место пломбировки от несанкционированного доступа (В)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерения частоты, ГГ ц |
от 50 до 67 |
|
Диапазон измерения мощности, дБм |
от -25 до 0 |
|
Пределы допускаемой абсолютной погрешности измерений мощности, дБм |
±2,2 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
45,0x81,3x161,5 |
|
Масса, кг, не более |
0,7 |
|
Рабочие условия применения: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более |
от +10 до +40 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
5 |
|
Средняя наработка на отказ, ч, не более |
10000 |
Знак утверждения типа
наносится на лицевую панель смесителя методом наклейки.
Комплектность
Таблица 4 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество, шт. |
|
Смеситель волноводный |
M1970V |
1 |
|
Винты присоединительные для волноводного фланца |
- |
1 |
|
Руководство по эксплуатации (РЭ) |
- |
1 экз. |
Лист № 3
Всего листов 3
Сведения о методах измерений
приведены в п. «Работа с прибором» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
Приказ Росстандарта от 26.09.2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
