Штангенглубиномеры Miyamotometrology
| Номер в ГРСИ РФ: | 96379-25 |
|---|---|
| Категория: | Глубиномеры |
| Производитель / заявитель: | ООО «ИНСТРУМЕНТ», г. Нижний Новгород |
Штангенглубиномеры Miyamotometrology (далее - штангенглубиномеры) предназначены для измерений глубины ступенчатых поверхностей отверстий, выемок, выступов, пазов, толщины выступов и ширины канавок.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96379-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 10.09.2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Штангенглубиномеры | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | Miyamotometrology | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
3133-150 3133-200 3133-300 3110-25 3118-100 3113-150 3111-150 3116-150 3113-200 3118-200 3111-200 3113-300 3192-600 3131-1000 3151-30 3121-150 3121-300 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1930 от
10.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4d1e694c-8526-3657-49f6-13e30f242f4c | ||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ИНСТРУМЕНТ», РОССИЯ, No. 201, Plant 4, No. 1099, Hangfei Avenue, Lusong District, Zhuzhou City, 215129
Поверка
| Методика поверки / информация о поверке |
МП-814-2025 Государственная система обеспечения единства измерений. Штангенглубиномеры Miyamotometrology. Методика поверки
(с 10.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96379-25: Описание типа
2025-96379-25.pdf
|
Скачать | 515.1 КБ | |
|
96379-25: Методика поверки
МП-814-2025
2025-mp96379-25.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Штангенглубиномеры Miyamotometrology (далее - штангенглубиномеры) предназначены для измерений глубины ступенчатых поверхностей отверстий, выемок, выступов, пазов, толщины выступов и ширины канавок.
Описание
Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.
Штангенглубиномеры изготавливаются в следующих моделях:
С цифровым отсчетным устройством:
- 3110, 3114, 3191 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде продольного выступа. Модели отличаются друг от друга внешним видом и диапазонами измерения;
- 3111, 3112, 3113, 3117, 3192 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа. Модели отличаются друг от друга внешним видом и диапазонами измерения;
- 3115 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде поперечного выступа;
- 3116 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде двойного поперечного выступа;
- 3118 - со сменными наконечниками, с измерительной поверхностью рамки в виде продольного или поперечного выступа (в зависимости от выбора сменного наконечника), с измерительной поверхностью штанги в виде плоской прямоугольной поверхности основания;
- 3119 - с измерительной поверхностью рамки в виде продольного выступа, с измерительной поверхностью штанги в виде плоской прямоугольной поверхности основания.
С отсчетом по круговой шкале:
- 3121 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа.
С отсчетом по нониусу:
- 3131, 3141 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа. Модели отличаются друг от друга значением отсчета по нониусу и диапазонами измерения;
- 3132, 3142 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа. Модели отличаются друг от друга значением отсчета по нониусу и диапазонами измерения;
- 3133 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде плоского выступа;
- 3134 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде поперечного выступа;
- 3151 - с измерительной поверхностью рамки в виде плоской прямоугольной поверхности основания, с измерительной поверхностью штанги в виде продольного выступа.

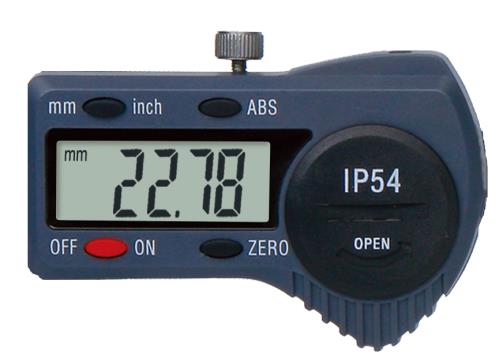

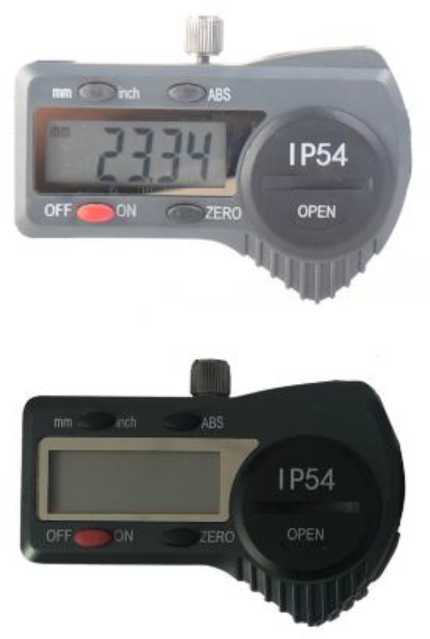

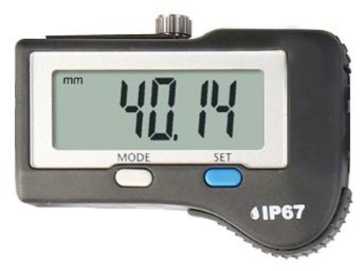

Штангенглубиномеры моделей 3110, 3111, 3112, 3113, 3114, 3115, 3116, 3117, 3118, 3119, 3191, 3192 состоят из следующих элементов: штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея (варианты исполнения цифрового отсчетного устройства представлены на рисунке 19), которая перемещается вдоль штанги, источника питания, устройства для зажима рамки и основания, являющегося частью рамки (модели 3110, 3111, 3112, 3113, 3114, 3115, 3116, 3117, 3191, 3192) или штанги (модели 3118, 3119). Цвета кнопок управления и корпуса цифрового отсчетного устройства могут быть изменены изготовителем и не влияют на метрологические характеристики.
Штангенглубиномеры модели 3118 оснащены тремя сменными наконечниками: один с поперечным выступом и два с продольным выступом (с плоской и сферической измерительными поверхностями).

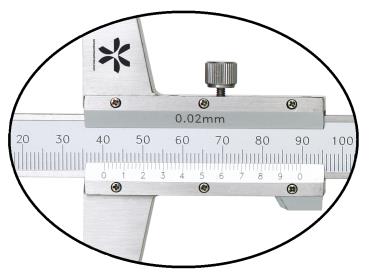

Штангенглубиномеры моделей 3131, 3132, 3133, 3134, 3141, 3142, 3151 состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала, рамки с нониусом, которая перемещается вдоль штанги, устройства для зажима рамки (кроме модели 3151), приводного ролика (кроме модели 3151), рамки микроподачи (модели 3132, 3142), основания, являющегося частью рамки.
Штангенглубиномеры модели 3121 состоят из следующих элементов: штанги, на которую нанесена миллиметровая шкала, круговой шкалы, встроенной в рамку, устройства для зажима рамки и основания, являющегося частью рамки. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Модели делятся на модификации, отличающиеся диапазоном измерения, длиной, плоскостностью измерительной поверхности рамки и штанги, пределами допускаемой абсолютной погрешности измерений.
Штангенглубиномеры моделей 3111 и 3112 выпускаются со степенью защиты IP67, а штангенглубиномеры моделей 3113, 3114, 3115, 3116, 3117, 3118, 3119, 3110, 3191, 3192 выпускаются со степенью защиты IP54 по ГОСТ 14254-2015.
Товарный знак MIYAMOTOMETROLOGY наносится на паспорт штангенглубиномеров типографским методом и/ или на футляр штангенглубиномеров краской или методом лазерной гравировки, а также может наноситься на штангу и/или рамку (в том числе на основание и/ или отсчетное устройство) методом лазерной гравировки.

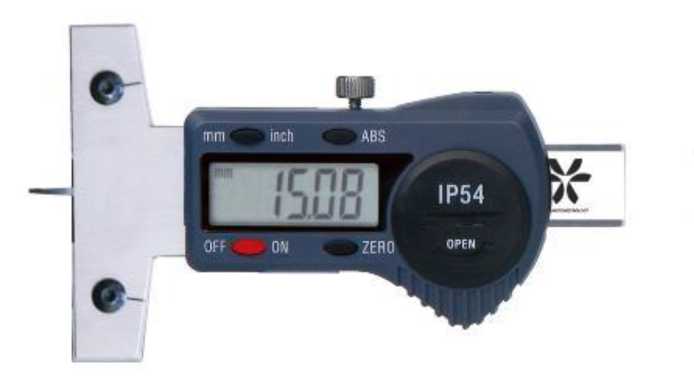

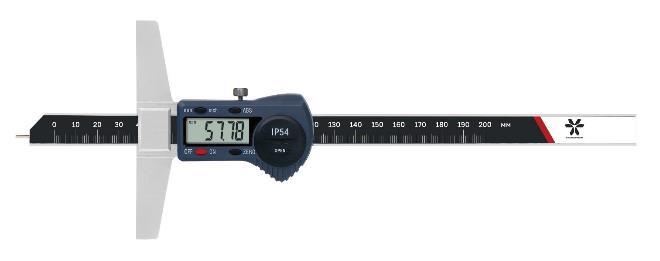

Общий вид штангенглубиномеров представлен на рисунках 1-18.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабский цифр и букв латинского алфавита, наносится методом лазерной маркировки в местах, указанных на рисунке 20.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование штангенглубиномеров не предусмотрено.

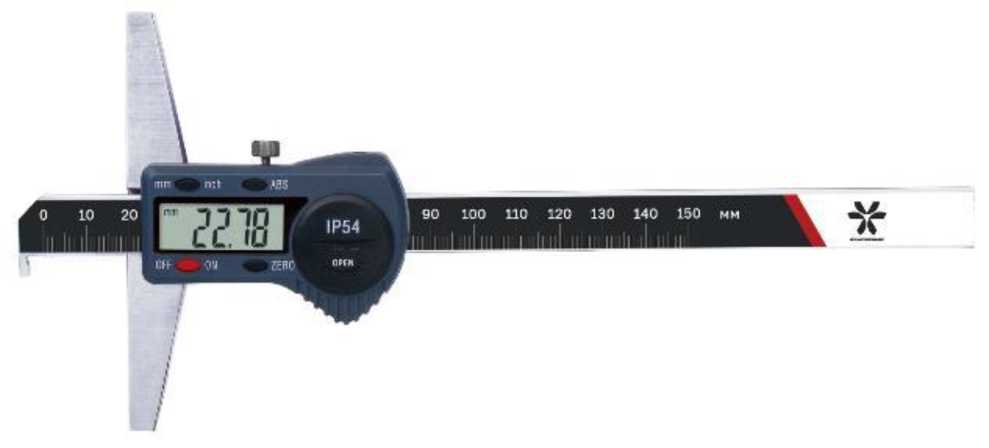

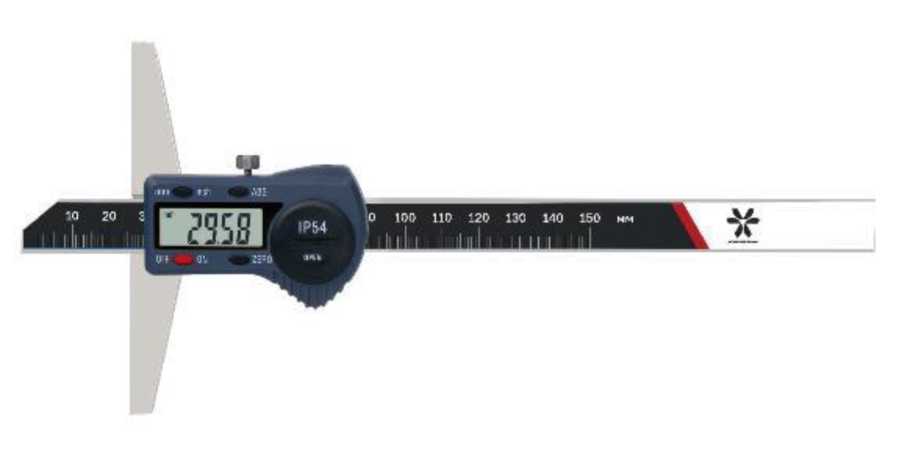

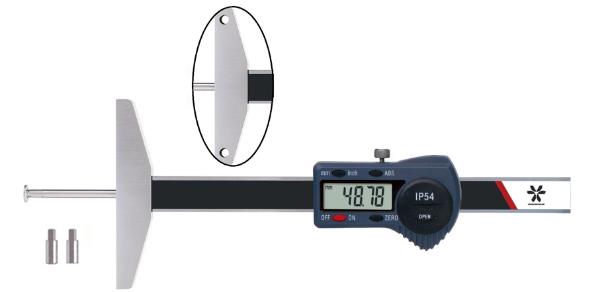

Рисунок 1 - Общий вид штангенглубиномеров модели 3110

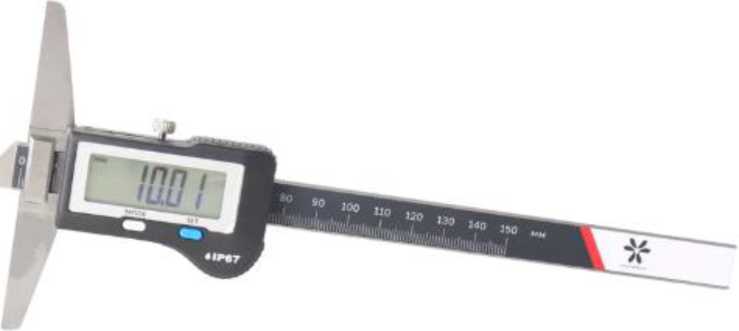

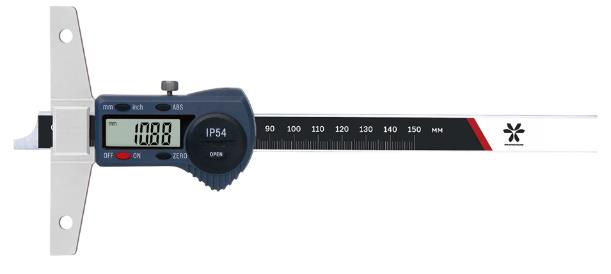

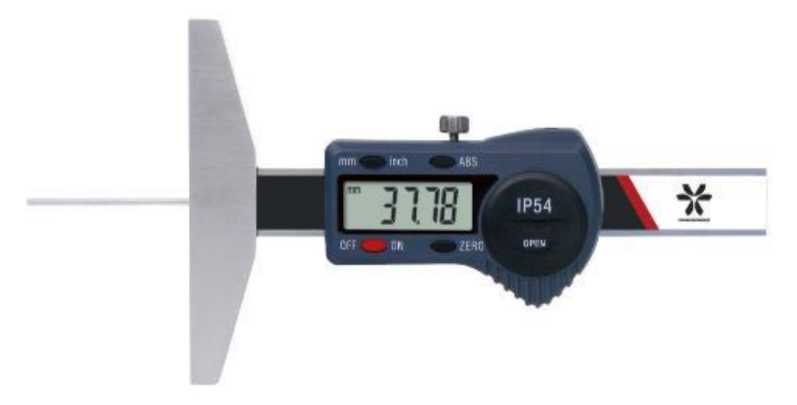

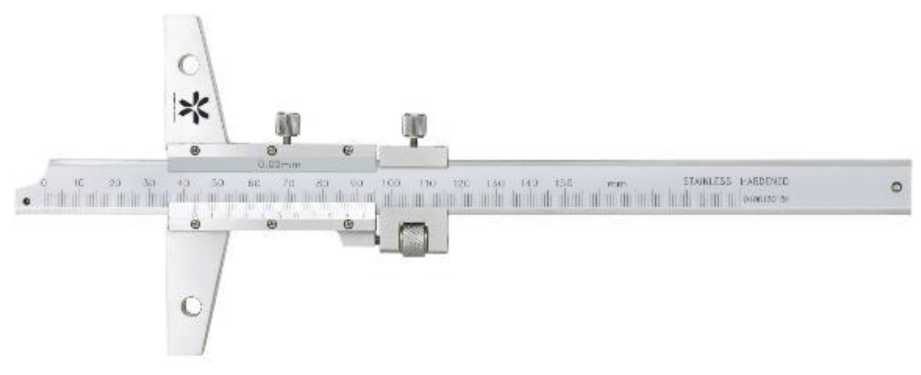

Рисунок 2 - Общий вид штангенглубиномеров модели 3111

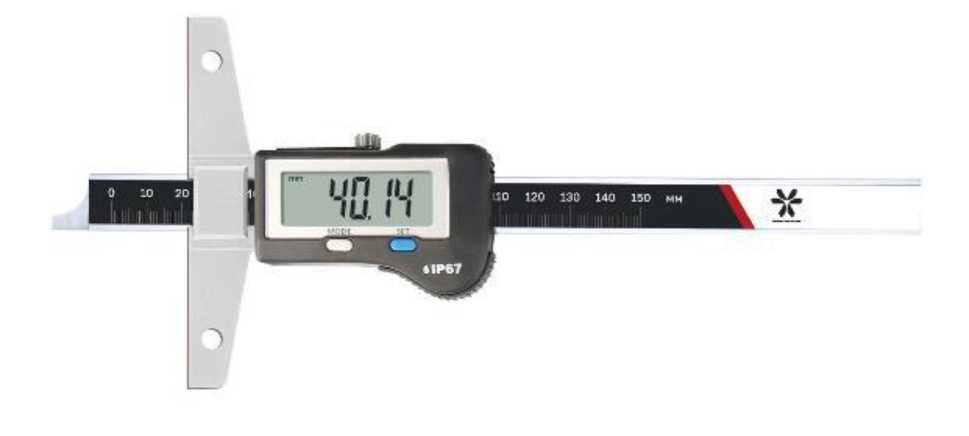

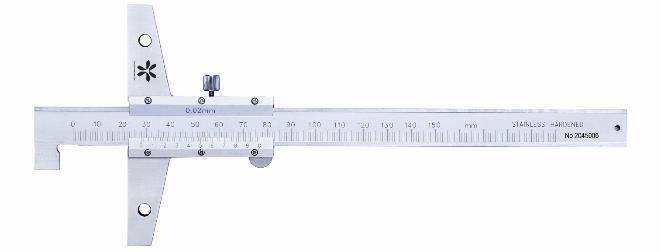

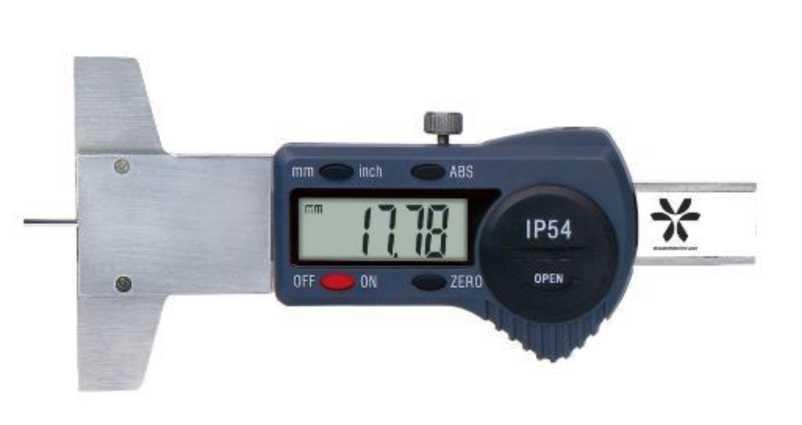

Рисунок 4 - Общий вид штангенглубиномеров модели 3113

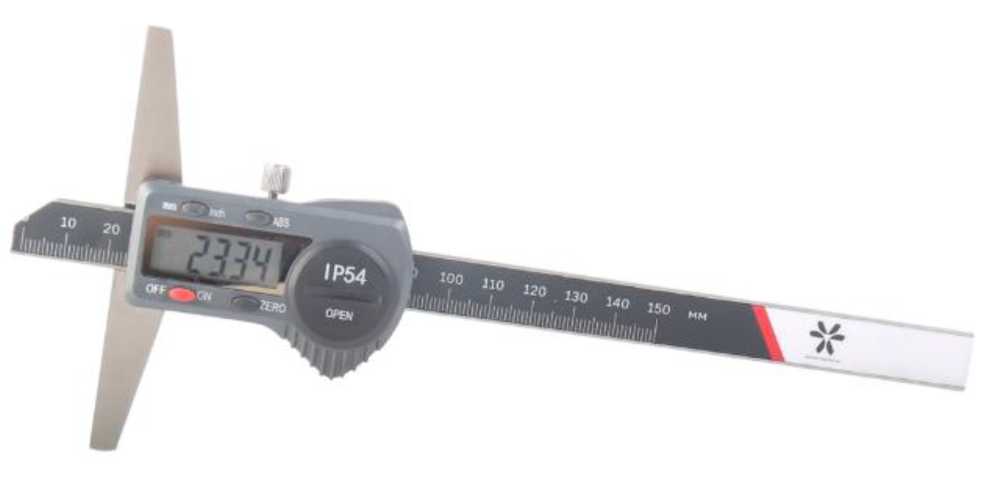

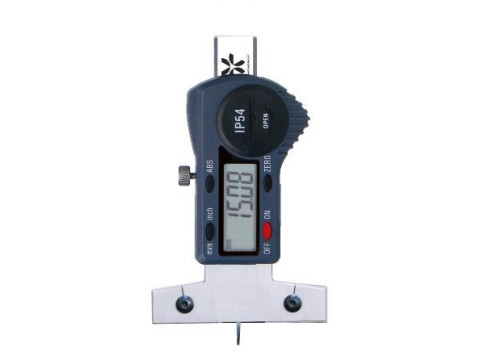

Рисунок 5 - Общий вид штангенглубиномеров модели 3114

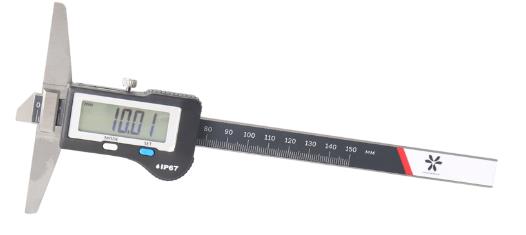

Рисунок 7 - Общий вид штангенглубиномеров модели 3116

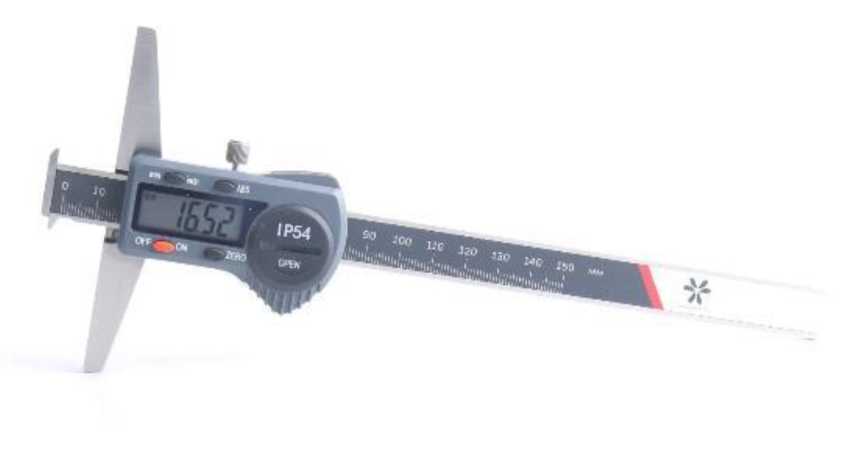

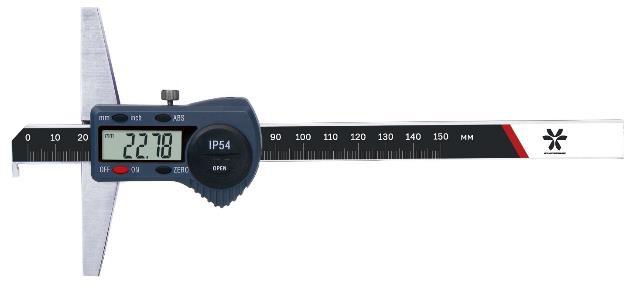

Рисунок 8 - Общий вид штангенглубиномеров модели 3117

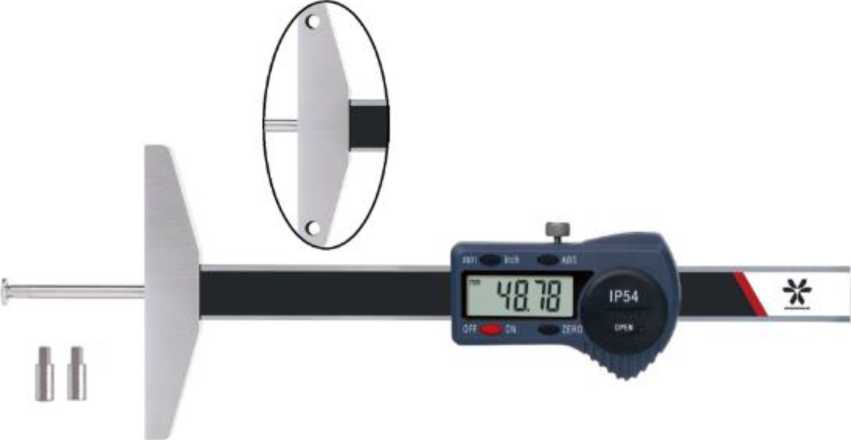

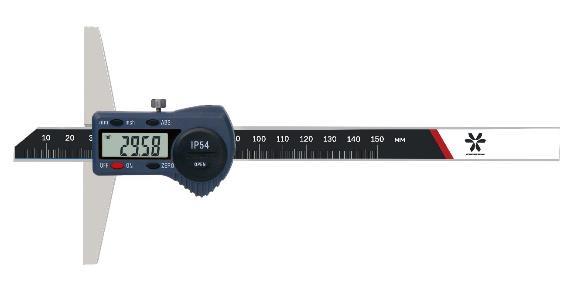

Рисунок 10 - Общий вид штангенглубиномеров модели 3119
Рисунок 11 - Общий вид штангенглубиномеров модели 3191
Рисунок 12 - Общий вид штангенглубиномеров модели 3192

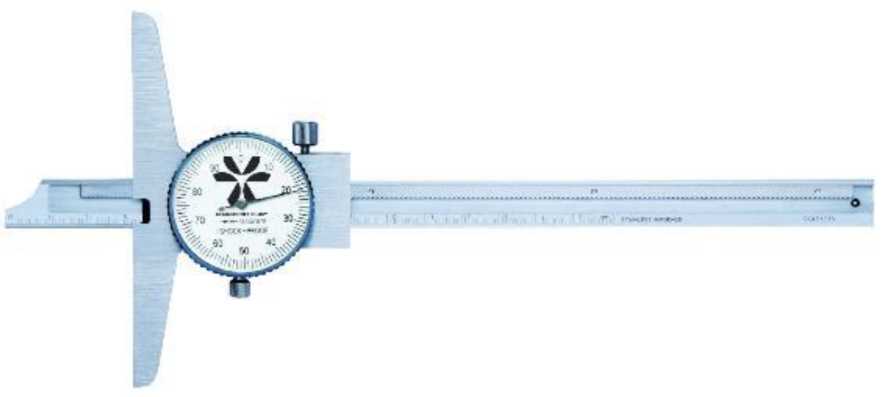

Рисунок 13 - Общий вид штангенглубиномеров модели 3121
Рисунок 14 - Общий вид штангенглубиномеров модели 3131, 3141

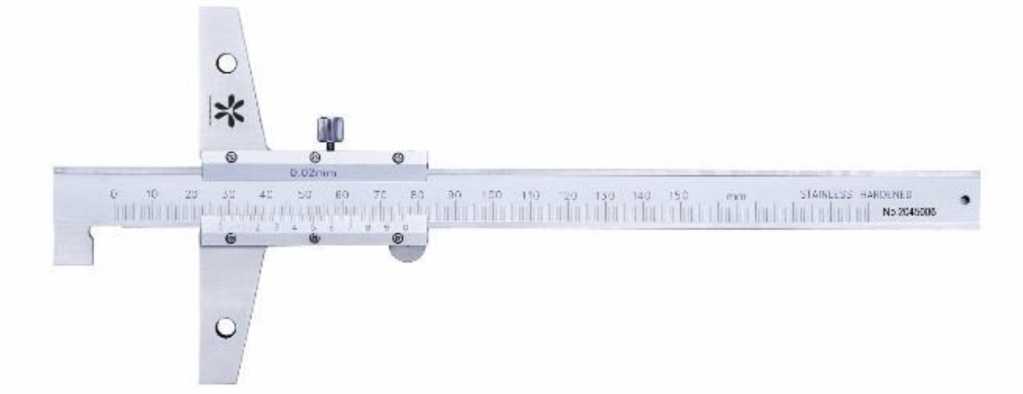

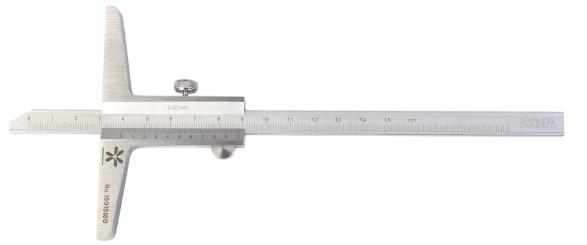

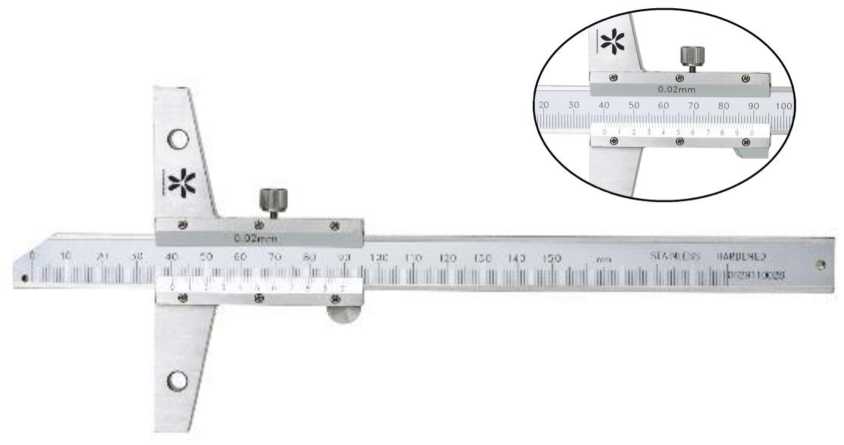

Рисунок 16 - Общий вид штангенглубиномеров модели 3133
Рисунок 17 - Общий вид штангенглубиномеров модели 3134

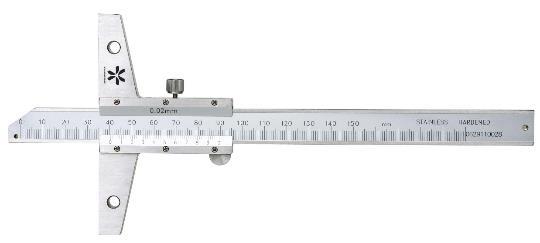

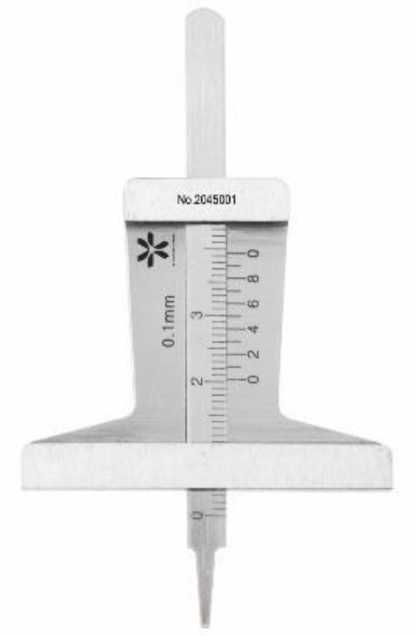

Рисунок 18 - Общий вид штангенглубиномеров модели 3151

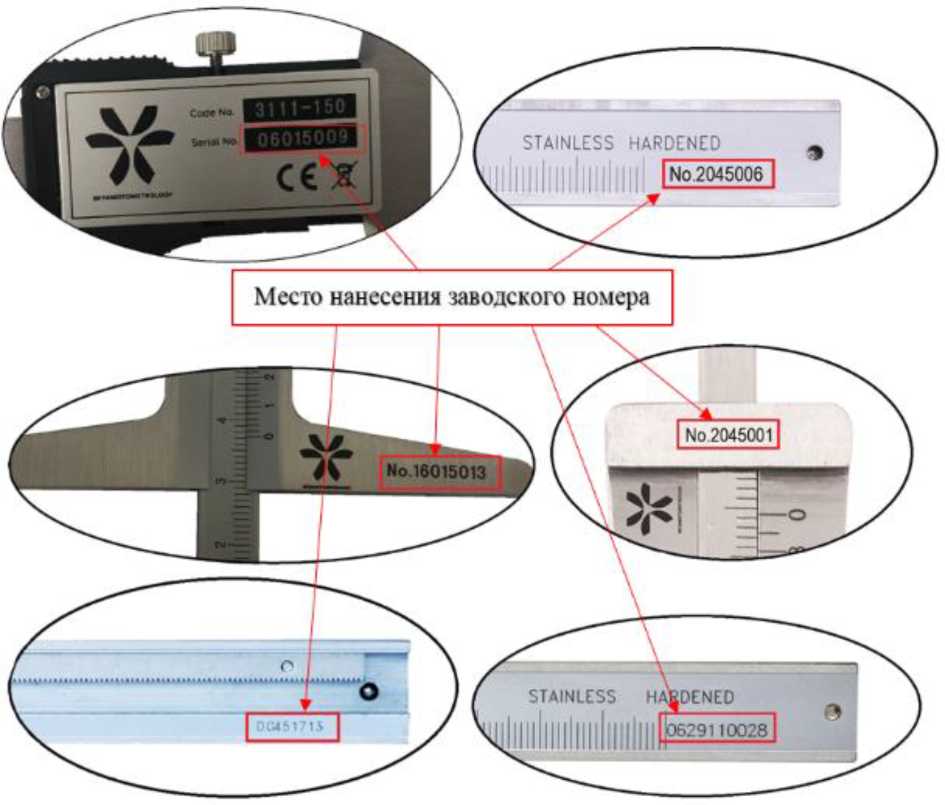

Рисунок 20 - Место нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенглубиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики штангенглубиномеров с цифровым отсчетным устройством
|
Модель |
Модификация |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Длина основания, мм, не менее |
Длина штанги, мм не более |
Ширина штанги, мм не более |
Плоскостность измерительной поверхности штанги, мм, не более |
Плоскостность измерительной поверхности рамки, мм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
3111 |
3111-150 |
от 0 до 150 |
0,01 |
±0,02 |
100 |
232 |
14,5 |
0,005 |
0,005 |
|
3111-200 |
от 0 до 200 |
0,01 |
±0,02 |
100 |
285 |
14,5 |
0,005 |
0,005 | |
|
3111-300 |
от 0 до 300 |
0,01 |
±0,03 |
150 |
390 |
14,5 |
0,005 |
0,005 | |
|
3112 |
3112-150 |
от 0 до 150 |
0,01 |
±0,02 |
100 |
237 |
16 |
0,005 |
0,005 |
|
3112-200 |
от 0 до 200 |
0,01 |
±0,02 |
100 |
287 |
16 |
0,005 |
0,005 | |
|
3112-300 |
от 0 до 300 |
0,01 |
±0,03 |
100 |
403 |
16 |
0,005 |
0,005 | |
|
3113 |
3113-150 |
от 0 до 150 |
0,01 |
±0,03 |
100 |
230 |
14,5 |
0,005 |
0,005 |
|
3113-200 |
от 0 до 200 |
0,01 |
±0,03 |
100 |
280 |
14,5 |
0,005 |
0,005 | |
|
3113-300 |
от 0 до 300 |
0,01 |
±0,04 |
150 |
380 |
14,5 |
0,005 |
0,005 | |
|
3113-500 |
от 0 до 500 |
0,01 |
±0,05 |
150 |
585 |
15 |
0,005 |
0,005 | |
|
3114 |
3114-200 |
от 0 до 200 |
0,01 |
±0,03 |
100 |
291 |
14,5 |
0,005 |
0,005 |
|
3114-300 |
от 0 до 300 |
0,01 |
±0,04 |
150 |
395 |
15 |
0,005 |
0,005 | |
|
3115 |
3115-150 |
от 0 до 150 |
0,01 |
±0,04 |
100 |
235 |
14,5 |
0,005 |
0,005 |
|
3115-200 |
от 0 до 200 |
0,01 |
±0,04 |
100 |
285 |
14,5 |
0,005 |
0,005 | |
|
3115-300 |
от 0 до 300 |
0,01 |
±0,05 |
150 |
390 |
14,5 |
0,005 |
0,005 | |
|
3115-500 |
от 0 до 500 |
0,01 |
±0,05 |
150 |
623 |
16 |
0,005 |
0,005 | |
|
3115-150А |
от 0 до 150 |
0,01 |
±0,04 |
100 |
235 |
14,5 |
0,005 |
0,005 | |
|
3115-200А |
от 0 до 200 |
0,01 |
±0,04 |
100 |
285 |
14,5 |
0,005 |
0,005 | |
|
3115-300А |
от 0 до 300 |
0,01 |
±0,05 |
150 |
390 |
14,5 |
0,005 |
0,005 | |
|
3115-500А |
от 0 до 500 |
0,01 |
±0,05 |
200 |
623 |
16 |
0,005 |
0,005 | |
|
3116 |
3116-150 |
от 0 до 150 |
0,01 |
±0,03 |
100 |
233 |
16 |
0,005 |
0,005 |
|
3116-200 |
от 0 до 200 |
0,01 |
±0,03 |
100 |
283 |
16 |
0,005 |
0,005 | |
|
3116-300 |
от 0 до 300 |
0,01 |
±0,04 |
150 |
383 |
16 |
0,005 |
0,005 | |
|
3117 |
3117-150 |
от 0 до 150 |
0,01 |
±0,03 |
100 |
237 |
16 |
0,005 |
0,005 |
|
3117-200 |
от 0 до 200 |
0,01 |
±0,03 |
100 |
287 |
16 |
0,005 |
0,005 | |
|
3117-300 |
от 0 до 300 |
0,01 |
±0,04 |
100 |
403 |
16 |
0,005 |
0,005 | |
|
3118 |
3118-100 |
от 0 до 100 |
0,01 |
±0,02 |
85 |
200 |
16 |
0,005 |
0,0051) |
|
3118-150 |
от 0 до 150 |
0,01 |
±0,03 |
101 |
300 |
16 |
0,005 |
0,0051) | |
|
3118-200 |
от 0 до 200 |
0,01 |
±0,03 |
101 |
300 |
16 |
0,005 |
0,0051) | |
|
3118-300 |
от 0 до 300 |
0,01 |
±0,04 |
101 |
400 |
16 |
0,005 |
0,0051) | |
|
3119 |
3119-25 |
от 0 до 25 |
0,01 |
±0,02 |
85 |
110 |
16 |
0,005 |
0,005 |
|
3119-50 |
от 0 до 50 |
0,01 |
±0,02 |
85 |
135 |
16 |
0,005 |
0,005 | |
|
3119-150 |
от 0 до 150 |
0,01 |
±0,03 |
100 |
235 |
16 |
0,005 |
0,005 |
П Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
3110 |
3110-25 |
от 0 до 25 |
0,01 |
±0,03 |
65 |
90 |
16 |
0,005 |
0,005 |
|
3191 |
3191-25 |
от 0 до 30 |
0,01 |
±0,03 |
60 |
140 |
16 |
0,005 |
0,005 |
|
3192 |
3192-150 |
от 0 до 150 |
0,01 |
±0,03 |
100 |
230 |
14,5 |
0,005 |
0,005 |
|
3192-200 |
от 0 до 200 |
0,01 |
±0,03 |
100 |
280 |
14,5 |
0,005 |
0,005 | |
|
3192-300 |
от 0 до 300 |
0,01 |
±0,04 |
150 |
380 |
14,5 |
0,005 |
0,005 | |
|
3192-500 |
от 0 до 500 |
0,01 |
±0,05 |
150 |
585 |
16 |
0,005 |
0,005 | |
|
3192-600 |
от 0 до 600 |
0,01 |
±0,05 |
150 |
685 |
16 |
0,005 |
0,005 |
1) Плоскостность измерительной поверхности нормируется для сменного наконечника с
поперечным выступом
Таблица 2 - Метрологические и технические характеристики штангенглубиномеров с отсчетом по нониусу___________________________________________________________________
|
Модель |
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Длина основания, мм, не менее |
Длина штанги, мм не более |
Ширина штанги, мм не более |
Плоскостность измерительной поверхности штанги, мм, не более |
Плоскостность измерительной поверхности рамки, мм, не более |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
3133 |
3133-150 |
от 0 до 150 |
0,02 |
±0,03 |
100 |
245 |
11,5 |
0,005 |
0,005 |
|
3133-200 |
от 0 до 200 |
0,02 |
±0,03 |
100 |
282 |
11,5 |
0,005 |
0,005 | |
|
3133-300 |
от 0 до 300 |
0,02 |
±0,04 |
100 |
382 |
11,5 |
0,005 |
0,005 | |
|
3133-500 |
от 0 до 500 |
0,02 |
±0,05 |
150 |
585 |
11,5 |
0,005 |
0,005 | |
|
3131 |
3131-150 |
от 0 до 150 |
0,02 |
±0,03 |
100 |
240 |
16 |
0,005 |
0,005 |
|
3131-200 |
от 0 до 200 |
0,02 |
±0,03 |
100 |
290 |
16 |
0,005 |
0,005 | |
|
3131-300 |
от 0 до 300 |
0,02 |
±0,04 |
100 |
390 |
16 |
0,005 |
0,005 | |
|
3131-600 |
от 0 до 600 |
0,02 |
±0,05 |
150 |
704 |
16 |
0,005 |
0,005 | |
|
3131-1000 |
от 0 до 1000 |
0,02 |
±0,07 |
200 |
1124 |
18 |
0,005 |
0,005 | |
|
3141 |
3141-150 |
от 0 до 150 |
0,05 |
±0,05 |
100 |
240 |
16 |
0,008 |
0,008 |
|
3141-200 |
от 0 до 200 |
0,05 |
±0,05 |
100 |
290 |
16 |
0,008 |
0,008 | |
|
3141-300 |
от 0 до 300 |
0,05 |
±0,08 |
100 |
390 |
16 |
0,008 |
0,008 | |
|
3141-600 |
от 0 до 600 |
0,05 |
±0,10 |
150 |
704 |
16 |
0,008 |
0,008 | |
|
3141-1000 |
от 0 до 1000 |
0,05 |
±0,15 |
200 |
1124 |
18 |
0,008 |
0,008 | |
|
3132 |
3132-150 |
от 0 до 150 |
0,02 |
±0,03 |
100 |
256 |
16 |
0,005 |
0,005 |
|
3132-200 |
от 0 до 200 |
0,02 |
±0,03 |
100 |
306 |
16 |
0,005 |
0,005 | |
|
3132-300 |
от 0 до 300 |
0,02 |
±0,04 |
100 |
406 |
16 |
0,005 |
0,005 | |
|
3132-600 |
от 0 до 600 |
0,02 |
±0,05 |
150 |
720 |
16 |
0,005 |
0,005 | |
|
3132-1000 |
от 0 до 1000 |
0,02 |
±0,07 |
200 |
1140 |
18 |
0,005 |
0,005 | |
|
3142 |
3142-150 |
от 0 до 150 |
0,05 |
±0,05 |
100 |
256 |
16 |
0,008 |
0,008 |
|
3142-200 |
от 0 до 200 |
0,05 |
±0,05 |
100 |
306 |
16 |
0,008 |
0,008 | |
|
3142-300 |
от 0 до 300 |
0,05 |
±0,08 |
100 |
406 |
16 |
0,008 |
0,008 | |
|
3142-600 |
от 0 до 600 |
0,05 |
±0,10 |
150 |
720 |
16 |
0,008 |
0,008 | |
|
3142-1000 |
от 0 до 1000 |
0,05 |
±0,15 |
200 |
1140 |
18 |
0,008 |
0,008 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
3134 |
3134-150 |
от 0 до 150 |
0,02 |
±0,03 |
100 |
245 |
16 |
0,005 |
0,005 |
|
3134-200 |
от 0 до 200 |
0,02 |
±0,03 |
100 |
295 |
16 |
0,005 |
0,005 | |
|
3134-300 |
от 0 до 300 |
0,02 |
±0,04 |
100 |
395 |
16 |
0,005 |
0,005 | |
|
3151 |
3151-30 |
от 0 до 30 |
0,1 |
±0,10 |
55 |
90 |
6 |
0,005 |
0,005 |
Таблица 3 - Метрологические и технические характеристики штангенглубиномеров с отсчетом
по круговой шкале
|
Модель |
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности измерений, мм |
Длина основания, не менее, мм |
Длина штанги, мм не более |
Ширина штанги, мм не более |
Плоскостность измерительной поверхности штанги, мм, не более |
Плоскостность измерительной поверхности рамки, мм, не более |
|
3121 |
3121-150 |
от 0 до 150 |
0,02 |
±0,03 |
100 |
235 |
13 |
0,005 |
0,005 |
|
3121-200 |
от 0 до 200 |
0,02 |
±0,03 |
100 |
285 |
13 |
0,005 |
0,005 | |
|
3121-300 |
от 0 до 300 |
0,02 |
±0,04 |
100 |
308 |
13 |
0,005 |
0,005 |
Таблица 4 - Толщина поперечного выступа штангенглубиномеров с поперечным или двумя
поперечными выступами рамки или штанги
|
Модель |
Модификация |
Толщина поперечного выступа штанги, мм |
Толщина поперечного выступа рамки, мм |
Толщина двойного поперечного выступа штанги, мм |
|
3115 |
3115-150 |
2 |
_ |
_ |
|
3115-200 |
2 | |||
|
3115-300 |
2 | |||
|
3115-500 |
3 | |||
|
3115-150А |
1 | |||
|
3115-200А |
1 | |||
|
3115-300А |
1 | |||
|
3115-500А |
3 | |||
|
3116 |
3116-150 |
_ |
2,5 | |
|
3116-200 |
2,5 | |||
|
3116-300 |
2,5 | |||
|
3118 |
3118-100 |
11) |
_ | |
|
3118-150 |
11) | |||
|
3118-200 |
11) | |||
|
3118-300 |
11) | |||
|
3134 |
3134-150 |
10 |
_ | |
|
3134-200 |
10 | |||
|
3134-300 |
10 |
1) Толщина поперечного выступа нормируется для сменного наконечника с поперечным
выступом
Таблица 5 - Габаритные размеры и масса
|
Модель |
Модификация |
Габаритные размеры (Ширина хДлина^В ысота), мм, не более |
Масса, г, не более |
|
1 |
2 |
3 |
4 |
|
3111 |
3111-150 |
120x320x40 |
545 |
|
3111-200 |
120x320x40 |
565 | |
|
3111-300 |
185x460x40 |
800 | |
|
3112 |
3112-150 |
120x320x40 |
570 |
|
3112-200 |
120x320x40 |
565 | |
|
3112-300 |
140x430x40 |
805 | |
|
3113 |
3113-150 |
120x320x40 |
535 |
|
3113-200 |
120x320x40 |
555 | |
|
3113-300 |
190x450x40 |
935 | |
|
3113-500 |
260x820x60 |
2225 | |
|
3114 |
3114-200 |
120x320x40 |
535 |
|
3114-300 |
190x450x40 |
795 | |
|
3115 |
3115-150 |
120x320x40 |
500 |
|
3115-200 |
120x320x40 |
815 | |
|
3115-300 |
190x455x40 |
815 | |
|
3115-500 |
260x820x60 |
2225 | |
|
3115-150А |
120x330x40 |
500 | |
|
3115-200А |
130x320x40 |
530 | |
|
3115-300А |
190x450x40 |
795 | |
|
3115-500А |
280x810x40 |
2473 | |
|
3116 |
3116-150 |
120x320x40 |
555 |
|
3116-200 |
120x320x40 |
570 | |
|
3116-300 |
140x430x40 |
805 | |
|
3117 |
3117-150 |
120x320x40 |
570 |
|
3117-200 |
120x320x40 |
600 | |
|
3117-300 |
140x450x40 |
760 | |
|
3118 |
3118-100 |
120x320x40 |
530 |
|
3118-150 |
120x320x40 |
585 | |
|
3118-200 |
120x320x40 |
585 | |
|
3118-300 |
140x430x40 |
770 | |
|
3119 |
3119-25 |
120x320x40 |
535 |
|
3119-50 |
120x320x40 |
535 | |
|
3119-150 |
70x155x32 |
180 | |
|
3110 |
3110-25 |
80x120x25 |
400 |
|
3191 |
3191-25 |
120x210x40 |
400 |
|
3192 |
3192-150 |
130x320x40 |
495 |
|
3192-200 |
130x320x40 |
510 | |
|
3192-300 |
200x460x40 |
965 | |
|
3192-500 |
230x820x60 |
2535 | |
|
3192-600 |
230x820x60 |
2600 | |
|
3133 |
3133-150 |
120x320x40 |
525 |
|
3133-200 |
120x320x40 |
345 | |
|
3133-300 |
140x430x40 |
760 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
|
3133 |
3133-500 |
250x810x60 |
2460 |
|
3131 |
3131-150 |
120x320x40 |
540 |
|
3131-200 |
120x320x40 |
560 | |
|
3131-300 |
140x430x60 |
805 | |
|
3131-600 |
240x810x60 |
2434 | |
|
3131-1000 |
260x1180x40 |
3395 | |
|
3141 |
3141-150 |
120x320x40 |
560 |
|
3141-200 |
120x320x40 |
560 | |
|
3141-300 |
140x430x60 |
805 | |
|
3141-600 |
240x810x60 |
2434 | |
|
3141-1000 |
260x1180x40 |
3395 | |
|
3132 |
3132-150 |
120x320x40 |
585 |
|
3132-200 |
140x430x40 |
790 | |
|
3132-300 |
140x430x40 |
805 | |
|
3132-600 |
250x820x100 |
2625 | |
|
3132-1000 |
270x1280x40 |
3610 | |
|
3142 |
3142-150 |
120x320x40 |
585 |
|
3142-200 |
140x430x40 |
790 | |
|
3142-300 |
140x430x40 |
825 | |
|
3142-600 |
250x810x60 |
2540 | |
|
3142-1000 |
270x1280x40 |
3610 | |
|
3134 |
3134-150 |
120x320x40 |
535 |
|
3134-200 |
120x320x40 |
560 | |
|
3134-300 |
140x430x30 |
770 | |
|
3151 |
3151-30 |
120x320x40 |
100 |
|
3121 |
3121-150 |
120x320x40 |
535 |
|
3121-200 |
140x430x40 |
745 | |
|
3121-300 |
140x430x40 |
845 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметр шероховатости Ra измерительной поверхности штанги, кроме модели 3115, мкм, не более |
0,2 |
|
Параметр шероховатости Ra измерительной поверхности рамки, мкм, не более |
0,2 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +20 °С, %, не более |
от +15 до +25 80 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, условных измерений1) |
25000 |
|
Полный средний срок службы, лет, не менее |
5 |
|
1) Под условным измерением понимают перемещение рамки по штанге до контакта измерительных поверхностей с объектом измерения, при этом перемещение рамки должно быть не менее 1/3 верхнего предела измерения штангенглубиномера | |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенглубиномер Miyamotometrology 1) |
_ |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Сменные наконечники для модели 3118 |
_ |
1 комплект |
|
Источник питания (батарейка) 2) |
_ |
1 шт. |
|
Паспорт 1) |
_ |
1 экз. |
|
1) Модель в соответствии с заказом; 2) Для штангенглубиномеров с цифровым отсчетным устройством | ||
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» паспортов штангенглубиномеров Miyamotometrology.
Нормативные документы
Приказ Росстандарта от 29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Технические условия ТУ 012-2024 «Штангенглубиномеры Miyamotometrology.
Технические условия».
Другие Глубиномеры
