Комплексы автоматизированного визуально-измерительного контроля ВИЗИО
| Номер в ГРСИ РФ: | 96384-25 |
|---|---|
| Производитель / заявитель: | ООО "Центр Цифра", г.С.-Петербург |
Комплексы автоматизированного визуально-измерительного контроля ВИЗИО (далее по тексту - комплексы) предназначены для измерений линейных размеров сварного шва: длины и ширины участка сварного шва, глубины подреза, смещения кромок, высоты валика сварного шва, а также для получения, анализа, обработки и архивирования цифровых профилей, характеризующих форму и размеры сварных соединений в соответствии с требованиями СТО Газпром 15-1.3-004-2023.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96384-25 | |||||||||
| Действует | по 10.09.2030 | |||||||||
| Наименование | Комплексы автоматизированного визуально-измерительного контроля | |||||||||
| Модель | ВИЗИО | |||||||||
| Приказы |
№1930 от
10.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c34d6560-5a55-1545-7e76-37de91392cb2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Центр Цифра», РОССИЯ, 194044, г. Санкт-Петербург, ул. Чугунная, д. 20, лит. Б, помещ. 11Н
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202514 Государственная система обеспечения единства измерений. Комплексы автоматизированного визуально-измерительного контроля ВИЗИО. Методика поверки
(с 10.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96384-25: Описание типа
2025-96384-25.pdf
|
Скачать | 137.9 КБ | |
|
96384-25: Методика поверки
МП-ОТГ-202514
2025-mp96384-25.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Комплексы автоматизированного визуально-измерительного контроля ВИЗИО (далее по тексту - комплексы) предназначены для измерений линейных размеров сварного шва: длины и ширины участка сварного шва, глубины подреза, смещения кромок, высоты валика сварного шва, а также для получения, анализа, обработки и архивирования цифровых профилей, характеризующих форму и размеры сварных соединений в соответствии с требованиями СТО Газпром 15-1.3-004-2023.
Описание
Принцип действия комплексов основан на триангуляционном методе измерений. На измеряемый объект наводится линия лазерного излучения, формируемая лазерным модулем с оптическим генератором линии. Изображение линии проецируется оптической системой на матрицу фотоприемника, оцифровывается и передается в контроллер, где производится обработка сигнала.
Комплексы состоят из каретки с блоком управления, лазерного триангуляционного 2D сканера (далее по тексту - сканер), батареи питания, направляющего пояса и ноутбука с программным обеспечением Дисофт.
На трубу с внутренним диаметром от 530 до 1420 мм со сварным соединением устанавливается направляющий пояс с закрепленными на нем кареткой с блоком управления и сканером, которые перемещаются вдоль сварного соединения по направляющему поясу. В качестве источника излучения используется полупроводниковый лазер с длиной волны излучения от 400 до 660 нм. Для измерений линейных размеров сварного шва, отображенных на дисплее ПК, оператор-дефектоскопист на ПК устанавливает по краям полученного изображения объекта контроля маркеры, между которыми ПО определяет расстояние. Для вычисления размеров объекта контроля ПО использует эквивалентные размеры пикселя, полученные в процессе предварительной калибровки по объекту с известными размерами, установленному на объекте контроля.
Возможно использование комплекса как отдельно, так и вместе с комплексом цифровой радиографии ТРАНСКАН.
Направляющий пояс может быть двух видов: плоский или под определенный диаметр трубы.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится на верхнюю панель блока управления методом наклеивания этикетки.
Пломбирование комплексов от несанкционированного доступа не предусмотрено.

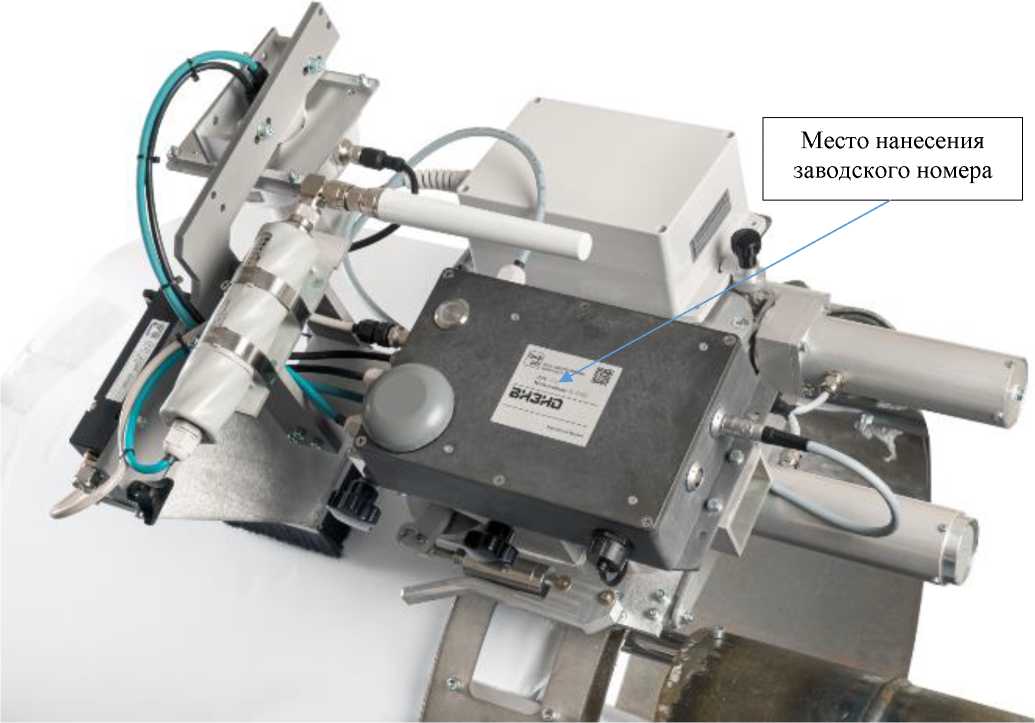

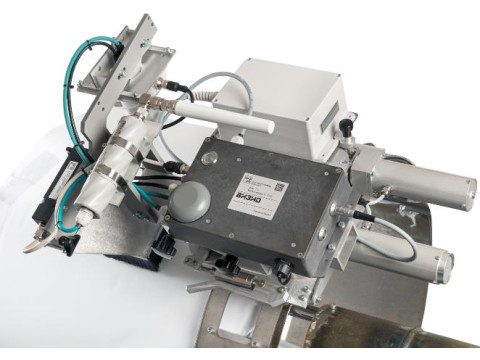

Фотография общего вида комплексов с указанием места нанесения заводского номера представлена на рисунке 1.
Рисунок 1 - Общий вид комплексов с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) Дисофт выполняет функции управления комплексом, получения изображения сварного шва, обработки результатов измерений, создания и сохранения файлов с данными сканирования и их архивирование.
Влияние программного обеспечения на метрологические характеристики комплексов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Дисофт |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.0.3 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики комплексов
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров сварного шва, мм | |
|
- длина участка сварного шва; |
от 0,1 до 100,0 |
|
- ширина сварного шва; |
от 5,0 до 50,0 |
|
- глубина подреза; |
от 0,1 до 4,0 |
|
- смещение кромок, высота валика сварного шва |
от 0,5 до 10,0 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
линейных размеров сварного шва, мм, в диапазоне: | |
|
от 0,1 до 0,5 включ. |
±0,1 |
|
св. 0,5 » 1,0 » |
±0,2 |
|
» 1,0 » 1,5 » |
±0,3 |
|
» 1,5 » 2,5 » |
±0,4 |
|
» 2,5 » 4,0 » |
±0,5 |
|
» 4,0 » 6,0 » |
±0,6 |
|
» 6,0 » 10,0 » |
±0,8 |
|
» 10,0 » 100,0 |
±1,0 |
Таблица 3 - Основные технические характеристики комплексов
|
Наименование характеристики |
Значение |
|
Разрешение сканирования, мкм - перпендикулярно движению каретки (в плоскости шва) - по высоте (шва) |
10 10 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - каретка с блоком управления; - каретка с блоком управления, установленная на направляющий пояс; - лазерный триангуляционный 2D сканер со шторкой; - транспортировочный кейс |
560х420х200 1800x300x500 160x90x180 860x560x360 |
|
Масса комплекса в транспортировочном кейсе, кг, не более |
40 |
|
Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, %, не более |
от -40 до +50 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
8 |
|
Средняя наработка на отказ, ч |
1000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс автоматизированного визуальноизмерительного контроля: - каретка1)2) с блоком управления комплексом; - лазерный триангуляционный 2D сканер со шторкой; - персональный компьютер (ноутбук) 1)2) с блоком питания и предустановленным ПО Дисофт |
ВИЗИО |
1 шт. |
|
Сменные батареи питания1)2) |
- |
2 шт. |
|
Зарядное устройство для батарей питания1)2) |
- |
1 шт. |
|
Направляющий пояс1)2) |
- |
1 шт. |
|
Стенд поверочный2) |
- |
1 шт. |
|
Транспортировочный кейс |
- |
1 шт. |
|
Образцы №№ 1 - 32) |
- |
3 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) Совместимы с комплексом цифровой радиографии Транскан и поставляются только по требованию заказчика. 2) Наличие в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 4 «Порядок работы с Комплексом» Руководства по эксплуатации.
Нормативные документы
ТУ 26.51.66-001-18299092-2024 «Комплекс автоматизированного визуально
измерительного контроля ВИЗИО. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018).
