Анализаторы магнитные МА-412
| Номер в ГРСИ РФ: | 96385-25 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Машпроект", г.С.-Петербург |
Анализаторы магнитные МА-412 (далее - коэрцитиметр) предназначены для измерений коэрцитивной силы на локальных участках изделий из ферромагнитных материалов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96385-25 | |||||||||
| Действует | по 10.09.2030 | |||||||||
| Наименование | Анализаторы магнитные | |||||||||
| Модель | МА-412 | |||||||||
| Приказы |
№1930 от
10.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 6efc0491-33ba-0f5c-4e62-62d76c2c6d9b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НПП «Машпроект», РОССИЯ, 195009, г. Санкт-Петербург, ул. Ватутина, д. 17, литера К, офис 1
Поверка
| Методика поверки / информация о поверке |
МП 31-261-2025 Государственная система обеспечения единства измерений. Анализаторы магнитные МА-412. Методика поверки
(с 10.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96385-25: Описание типа
2025-96385-25.pdf
|
Скачать | 120.9 КБ | |
|
96385-25: Методика поверки
МП 31-261-2025
2025-mp96385-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Анализаторы магнитные МА-412 (далее - коэрцитиметр) предназначены для измерений коэрцитивной силы на локальных участках изделий из ферромагнитных материалов.
Описание
Принцип действия коэрцитиметра основан на намагничивании локального участка контролируемого изделия с последующим его размагничиванием с помощью накладного датчика до тех пор, пока преобразователь Холла в его цепи не зарегистрирует нулевой магнитный поток. Измеренное значение размагничивающего тока пересчитывается в значение коэрцитивной силы, которое выводится на цифровой дисплей.
Конструктивно коэрцитиметр представляет собой переносной прибор, состоящий из электронного блока и датчика, соединенных гибким кабелем. Коэрцитиметр окрашен в цвет, определяемый изготовителем. Кнопки управления и дисплей обеспечивают управление коэрцитиметром и считывание данных. Электронный блок коэрцитиметра выполнен в ударопрочном металлическом корпусе прямоугольной формы. Датчик представляет собой приставной электромагнит с П-образным ярмом (магнитопроводом), выполненным из электротехнической стали. На датчике расположена кнопка запуска измерения.
Нанесение знака поверки на коэрцитиметры не предусмотрено. Заводской номер коэрцитиметра в виде арабских цифр наносится методом лазерной гравировки и указан на маркировочной табличке, закрепленной на корпусе электронного блока. Серийный номер датчика в виде арабских цифр наносится методом лазерной гравировки и указан на маркировочной табличке, закрепленной на боковой поверхности датчика.
Общий вид коэрцитиметров с указанием места нанесения заводского номера электронного блока и серийного номера датчика представлен на рисунке 1.
Пломбирование коэрцитиметров не предусмотрено.

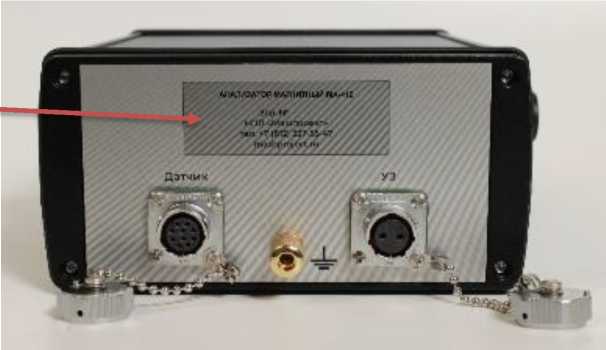

Место нанесения заводского номера электронного блока
б

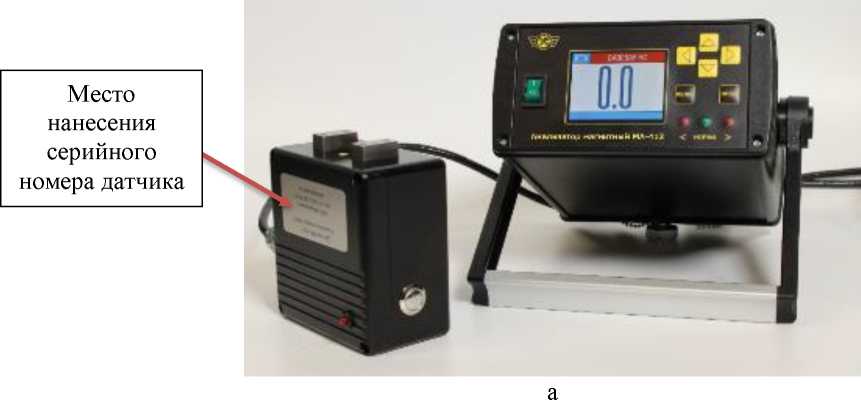

Рисунок 1 - Общий вид коэрцитиметров а - вид спереди, б - вид сзади
Программное обеспечение
Программное обеспечение (далее - ПО) коэрцитиметра предназначено для управления режимами работы, выбора основных настроек, и отображения результатов на дисплее.
ПО коэрцитиметра - встроенное, загружается при изготовлении. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
skrPR 1.0 |
|
Номер версии (идентификационный номер ПО) |
1.Х* |
|
Цифровой идентификатор ПО |
_ |
|
* Х - не относится к метрологически значимой части ПО и принимает значения от 1 до 9 | |
Метрологические и технические характеристики средства измерений
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений коэрцитивной силы, А/м |
от 200 до 5000 |
|
Пределы допускаемой относительной погрешности измерений коэрцитивной силы, % |
± 5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания через сетевой блок питания: - напряжение сети переменного тока, В |
220±22 |
|
- частота сети переменного тока, Гц |
50±1 |
|
Напряжение внутреннего источника питания, В |
14,4 |
|
Габаритные размеры электронного блока, мм, не более: - длина |
260 |
|
- ширина |
220 |
|
- высота |
90 |
|
Габаритные размеры датчика, мм, не более: - длина |
110 |
|
- ширина |
110 |
|
- высота |
65 |
|
Масса электронного блока, кг, не более |
3 |
|
Масса датчика, кг, не более |
2 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +5 до +40 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Коэрцитиметр в составе: |
МА-412 |
1 шт. |
|
- электронный блок |
_ |
1 шт. |
|
- датчик |
_ |
1 шт. |
|
Соединительный кабель |
_ |
1 шт. |
|
Сетевое зарядное устройство с кабелем |
_ |
1 шт. |
|
Анализатор магнитный МА-412. Руководство по эксплуатации |
МА-412 РЭ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2.5 «Проведение измерений» документа «Анализатор магнитный МА-412.
Руководство по эксплуатации. МА-412 РЭ».
Нормативные документы
ГОСТ 8.030-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции;
ТУ 4276-017-96819331-2010 «Анализаторы магнитные МА-412. Технические условия».
