Анализаторы спектрофотометрические автоматические САФ
| Номер в ГРСИ РФ: | 96389-25 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | ОАО "Лига", г. Саратов |
Анализаторы спектрофотометрические автоматические САФ (далее - анализаторы) предназначены для измерений в атмосферном воздухе массовых концентраций формальдегида.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96389-25 | ||||||
| Действует | по 10.09.2030 | ||||||
| Наименование | Анализаторы спектрофотометрические автоматические | ||||||
| Модель | САФ | ||||||
| Приказы |
№1930 от
10.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 41eb0603-2a89-fb07-f118-4989ec1af46d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ОАО «Лига», РОССИЯ, 410056, г. Саратов, пер. Мирный, зд. 4
Поверка
| Методика поверки / информация о поверке |
РТ-МП-10-205-2025 Государственная система обеспечения единства измерений. Анализаторы спектрофотометрические автоматические САФ. Методика поверки
(с 10.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
96389-25: Описание типа
2025-96389-25.pdf
|
Скачать | 135.9 КБ | |
|
96389-25: Методика поверки
РТ-МП-10-205-2025
2025-mp96389-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Анализаторы спектрофотометрические автоматические САФ (далее - анализаторы) предназначены для измерений в атмосферном воздухе массовых концентраций формальдегида.
Описание
Принцип действия анализаторов основан на предварительном отборе и концентрировании пробы, взаимодействии с реактантом и последующем спектрофотометрическом детектировании полученного соединения.
Анализаторы конструктивно представляют собой одноблочные стационарные приборы. В корпусе анализаторов расположены: поглотитель, регулятор расхода газа (электронный и/или механический), побудители (насосы) для отбора проб воздуха и прокачки жидкостей, система клапанов-переключателей, электрические платы и спектрофотометрический детектор.
Общий вид анализаторов приведен на рисунке 1.
Нанесение знака поверки на анализаторы не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится способом термотрансферной печати на маркировочную табличку. Общий вид задней панели анализаторов с указанием места нанесения маркировочной таблички приведен на рисунке 2. Пример маркировочной таблички приведен на рисунке 3.
Пломбирование анализаторов от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид анализаторов спектрофотометрических автоматических САФ

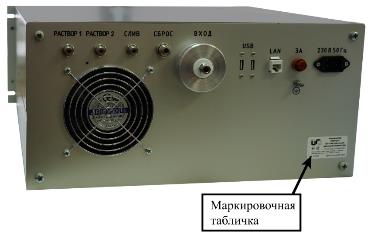

Маркировочная габличка
Рисунок 2 - Общий вид задней панели анализаторов спектрофотометрических автоматических САФ с указанием места нанесения маркировочной таблички
Рисунок 3 - Маркировочная табличка
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение. Программное обеспечение осуществляет следующие функции:
- автоматический контроль параметров работы анализатора;
- выполнение измерений непрерывно (циклически), разово и по расписанию;
- отображение результатов измерений, хранение и передача во внешние системы.
Программное обеспечение идентифицируется через меню пользователя путем вывода на экран окна программы с номером версии и цифровым идентификатором.
Уровень защиты встроенного программного обеспечения анализаторов «средний» в соответствии с Р 50.2.077-2014.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик анализаторов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО (свидетельство о государственной регистрации) |
«Лига-Автохром» (Свидетельство № 2015613006 от 12.01.2015) |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.8.1.2795 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
e27eb74d18f4614c2eee19ff26a8aea1 |
|
Примечание - Значение контрольной суммы исполняемого кода относится только к файлам ПО указанной версии | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон и поддиапазоны измерений массовой концентрации определяемого компонента, мг/м3 |
Пределы допускаемой погрешности | ||
|
приведенной*, Y, % |
относительной, 6, % | |||
|
Формальдегид |
от 0 до 0,5 |
от 0 до 0,039 включ. |
±25 |
_ |
|
св. 0,039 до 0,5 |
_ |
±20 | ||
Погрешность приведена к верхнему значению поддиапазона измерений
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры сети электрического питания: | |
|
- напряжение переменного тока, В |
от 196 до 253 |
|
- частота переменного тока, Гц |
от 47,5 до 52,5 |
|
Потребляемая электрическая мощность, ВА, не более |
200 |
|
Электрическое сопротивление изоляции, МОм, не менее |
100 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
223 |
|
- ширина |
483 |
|
- длина |
690 |
|
Масса, кг, не более |
20 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность окружающего воздуха (при 30 °С и более | |
|
низких температурах, без конденсации влаги), %, не более |
75 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
6 |
|
Средняя наработка до отказа, ч |
10000 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на задней панели прибора, способом термотрансферной печати и на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектрофотометрический автоматический САФ |
_ |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Паспорт |
УФКВ 619.0115 ПС |
1 экз. |
|
Руководство по эксплуатации |
УФКВ 619.0115 РЭ |
1 экз. |
|
Комплект ЗИП1) |
_ |
1 компл. |
|
1) Согласно ведомости ЗИП | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации УФКВ 619.0115 РЭ, раздел 2.5 «Работа с анализатором».
Нормативные документы
Приказ Росстандарта № 2315 от 31.12.2020 г. Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах;
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха Общие технические условия;
Приказ Минприроды России № 524 от 30.07.2020 г. Об утверждении требований к проведению наблюдений за состоянием окружающей среды, ее загрязнением;
ТУ 26.51.53-115-12259462-2024 Анализаторы спектрофотометрические автоматические САФ. Технические условия.
