Анализаторы параметров вибрации и механических величин многоканальные «ВЕКТОР-П»
| Номер в ГРСИ РФ: | 96392-25 |
|---|---|
| Производитель / заявитель: | ООО «ГК Инновация», г. Москва |
Анализаторы параметров вибрации и механических величин многоканальные «ВЕКТОР-П» (далее - анализаторы) предназначены для измерения в непрерывном режиме параметров относительной вибрации (размах виброперемещения), осевого сдвига и частоты вращения (числа оборотов) вала, обработки и передачи данных на ПК и АРМ пользователя, установленных на КС «Новосиндорская» КЦ 7.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96392-25 | |||||||||||||||||||||||||||
| Действует | по 11.09.2030 | |||||||||||||||||||||||||||
| Наименование | Анализаторы параметров вибрации и механических величин многоканальные | |||||||||||||||||||||||||||
| Модель | «ВЕКТОР-П» | |||||||||||||||||||||||||||
| Приказы |
№1946 от
11.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 00238bd3-e9de-611a-cc1a-f7942538226e | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ГК Инновация», РОССИЯ, 127434, г. Москва, ул. Прянишникова, д. 19А, стр. 9
Поверка
| Методика поверки / информация о поверке |
МП 204/3-35-2024 Государственная система обеспечения единства измерений. Анализаторы параметров вибрации и механических величин многоканальные «ВЕКТОР-П». Методика поверки
(с 11.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 16 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96392-25: Описание типа
2025-96392-25.pdf
Файл устарел
|
Скачать | 228.1 КБ | |
|
96392-25: Методика поверки
2025-mp96392-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
96392-25: Описание типа
2025-96392-25-1.pdf
|
Скачать | 228.1 КБ | |
|
96392-25: Методика поверки
МП 204/3-35-2024
2025-mp96392-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Анализаторы параметров вибрации и механических величин многоканальные «ВЕКТОР-П» (далее - анализаторы) предназначены для измерения в непрерывном режиме параметров относительной вибрации (размах виброперемещения), осевого сдвига и частоты вращения (числа оборотов) вала, обработки и передачи данных на ПК и АРМ пользователя, установленных на КС «Новосиндорская» КЦ 7.
Описание
Принцип действия анализаторов основан на измерении сигналов, поступающих от первичных преобразователей, обработке сигналов и передаче информации в цифровом виде на персональный компьютер (далее - ПК) пользователя по интерфейсу RS-485 и аналогового (унифицированного) сигнала по токовому выходу 4-20 мА.
Анализаторы состоят из контроллера, выполненного в пластиковом корпусе с подключенными к нему первичными преобразователями.
Контроллеры включают в себя 3 входных и 9 выходных каналов. Входные каналы в зависимости от настройки позволяют проводить измерения относительной вибрации, осевого сдвига и частоты вращения, выходные каналы осуществляют выдачу токового сигнала пропорционально измеренному параметру входного сигнала.
Каналы измерений относительной вибрации, осевого сдвига и частоты вращения включают в себя первичные преобразователи перемещения вихретоковые ВПД-10-2Р-55/70-SR50-B, принцип действия которых основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля. Преобразователи являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
К анализаторам параметров вибрации и механических величин многоканальным «ВЕКТОР-П» относятся анализаторы с заводскими номерами: 12040131, 13070069, 13070070, 13070071, 13070072, 13070073, 13070074, 13070076 в комплекте с преобразователями ВПД-10-2Р-55/70-8К50-В зав. №№ 130522, 130524, 130527, 130532, 130534, 130535, 130536, 130537, 130538, 130543, 130544, 130546, 130548, 130550, 130555, 130556, 130558, 130561, 130547, 130564, 130568, 130574, 130576, 130577 и преобразователями ВПД-10-2Р-55/70-8К50-В из состава ЗИП зав. №№ 130528, 210647, 130563, 130571, 101009, 110373, 130542, 13334, 230553, 230552.
Общий заводской номер анализаторов соответствует заводскому номеру контроллера Заводские номера контроллеров и первичных преобразователей представлены в цифровом формате.

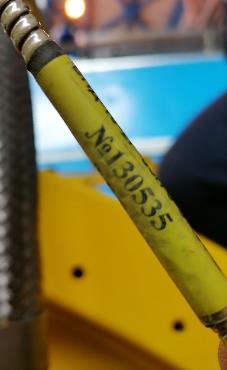

Заводской номер контроллера наносится методом наклейки на боковые поверхности корпуса в соответствии с рисунком 2. Заводские номера первичных преобразователей наносятся на провод преобразователя методом наклейки под прозрачную термоусадочную трубку в соответствии с рисунком 3.
Пломбирование анализаторов не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.
Общий вид контроллера анализаторов параметров вибрации и механических величин многоканальных «Вектор-П» приведен на рисунке 1, места нанесения заводских номеров приведены на рисунке 2, общий вид первичных преобразователей ВПД-10-2Р-55/70-SR50-B и место нанесения их заводского номера приведен на рисунке 3.

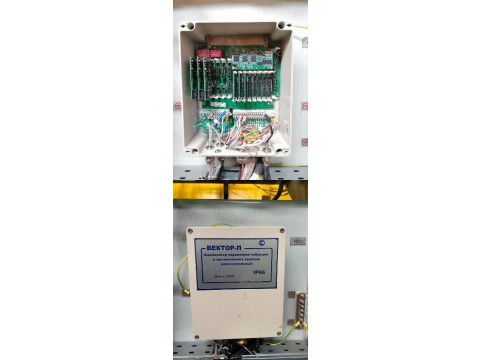

Рисунок 1 - Общий вид контроллера анализаторов параметров вибрации и механических величин многоканальных «Вектор-П»

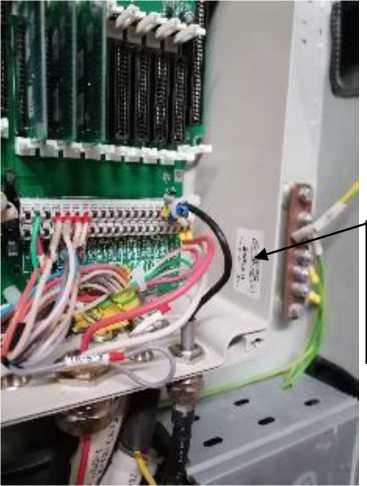

Рисунок 2 - Место нанесения заводского номера контроллера анализаторов параметров вибрации и механических величин многоканальных «Вектор-П»
Место нанесения заводского номера

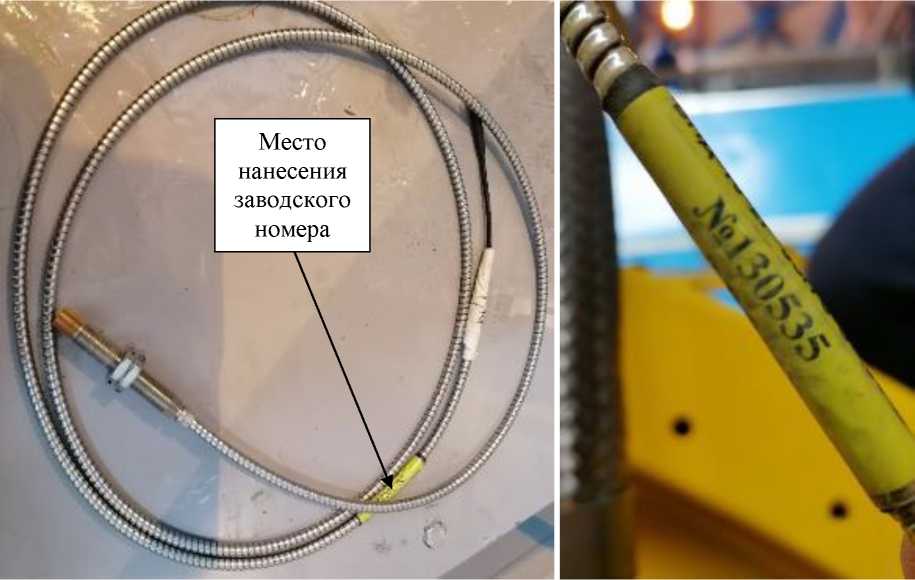

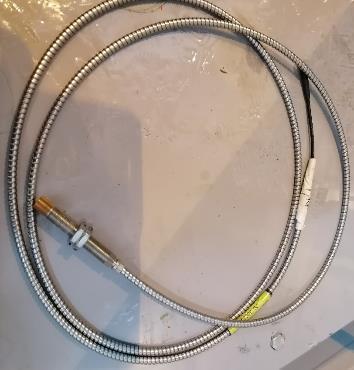

Рисунок 3 - Общий вид первичных преобразователей Bnn,-10-2P-55/70-SR50-B и место нанесения заводского номера
Программное обеспечение
Анализаторы имеют встроенное и внешне программное обеспечение (далее - ПО).
Встроенное ПО представляет собой микропрограммное обеспечение («МПО процессорной платы») и служит для обработки, визуализации и архивации информации, поступающей от измерительных каналов и выдачи на выходные каналы унифицированного токового сигнала 4-20 мА. ПО представляет собой сервисное фирменное программное обеспечение, которое поставляется совместно с контроллером. Доступ к ПО отсутствует.
Внешнее программное обеспечение «Evector» устанавливается на ПК пользователя, которое подключается к контроллеру по цифровому интерфейсу RS-485, и позволяет считывать показания с контроллера и осуществлять операции по калибровке и настройке анализатора. Данное ПО не является метрологически значимым.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 -Идентификационные данные ПО
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
|
МПО процессорной платы |
VectorP5 |
2011_10_19_2019 |
|
Внешнее ПО |
Evector |
не ниже V 2.5.10 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование технической характеристики |
Значение |
|
Канал измерений относительной вибрации | |
|
Диапазон измерений размаха виброперемещения, мкм |
от 2 до 1000 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений размаха виброперемещения на базовой частоте 80 Гц в диапазоне от 20 до 1000 мкм, % |
±5 |
|
Пределы допускаемой абсолютной погрешности измерений размаха виброперемещения на базовой частоте 80 Гц в диапазоне от 2 до 20 мкм, мкм |
±4 |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты 80 Гц, %, не более |
±5 |
|
Примечание: Пределы допускаемой относительной и абсолютной погрешностей указаны по цифровому индикатору и выходу с унифицированным сигналом 4-20 мА. | |
|
Канал измерений осевого сдвига | |
|
Диапазон измерений осевого сдвига, мкм |
от 500 до 1500 |
|
Пределы допускаемой абсолютной погрешности измерений осевого сдвига, мкм |
±20 |
|
Продолжение таблицы 2 | |
|
Наименование технической характеристики |
Значение |
|
Примечание: Пределы допускаемой абсолютной погрешности указаны по цифровому индикатору и выходу с унифицированным сигналом 4-20 мА. | |
|
Канал измерений частоты вращения | |
|
Диапазон измерений частоты вращения, об/мин |
от 5 до 6000 |
|
Пределы допускаемой абсолютной погрешности измерений частоты вращения по цифровым интерфейсам, об/мин |
±1 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения по выходу с унифицированным сигналом 4-20 мА, % |
±1 |
|
Таблица 3 - Технические характеристики | |
|
Наименование технической характеристики |
Значение |
|
Напряжение питания контроллеров, В |
от 21 до 27 |
|
Условия эксплуатации: температура окружающей среды, °С: |
от +15 до +25 |
|
Габаритные размеры, мм, не более: - контроллера (длинахширинахвысота) - первичных преобразователей Bnn,-10-2P-55/70-SR50-B (диаметрхдлина) |
280x230x110 010x70 |
|
Масса, кг, не более: - контроллера - первичных преобразователей Bn3,-10-2P-55/70-SR50-B (без кабеля) |
3,5 0,15 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор параметров вибрации и механических величин |
«Вектор-П» |
8 шт |
|
Преобразователи |
ВПД-10-2Р-55/70^50-В |
24 шт |
|
ЗИП в составе: | ||
|
Преобразователи |
ВПД-10-2Р-55/70^50-В |
10 шт |
|
Комплект монтажных и запасных частей |
1 компл. | |
|
Паспорт |
8 экз. | |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в эксплуатационном документе «Анализатор параметров вибрации и механических величин многоканальный «ВЕКТОР-П». Руководство по эксплуатации», раздел 1 «Описание и работа».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 сентября 2022 года N 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
