Газоанализаторы СТА

Модификация

Особенности конструкции

Маркировка взрывозащиты по ГОСТ 31610.0-2014

Степень защиты корпуса по

ГОСТ 14254-2015

СТА-С

Стационарные

-

-

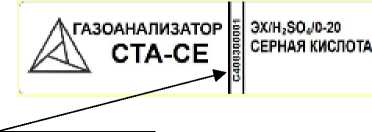

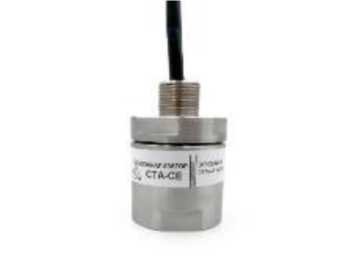

СТА-СЕ

1Ех db ПС T4 Gb X

IP 67

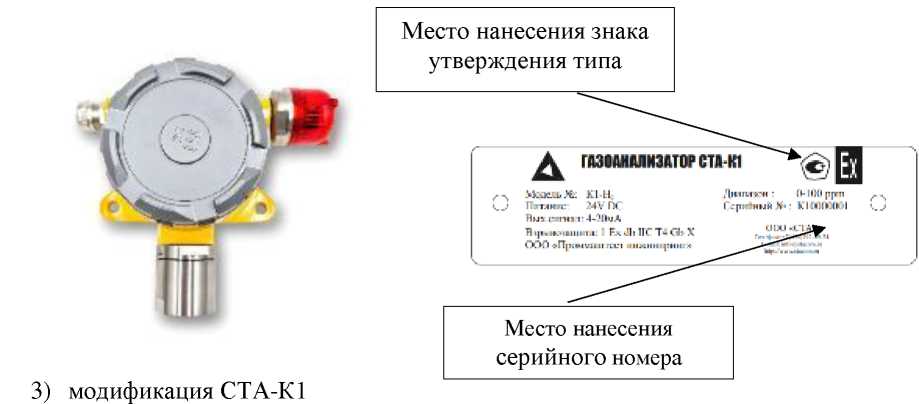

СТА-К1

СТА-КД1

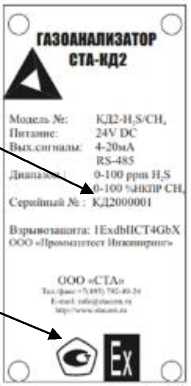

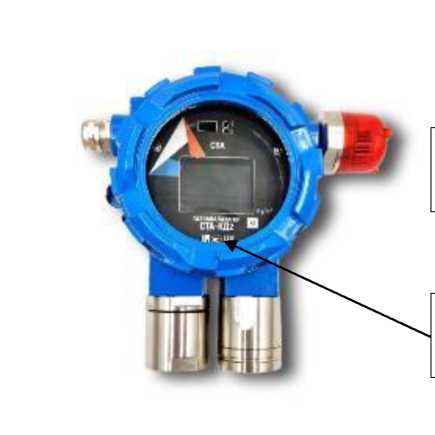

СТА-КД2

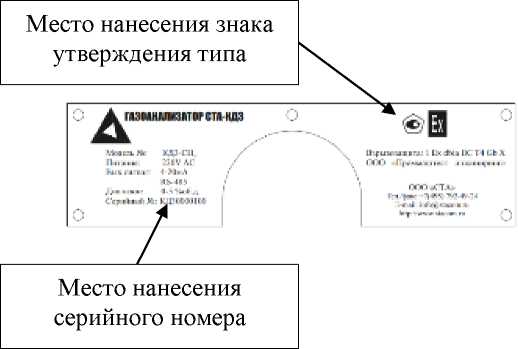

СТА-КД3

1Ех db ia IIC T4 Gb X

Идентификационные данные (признаки)

Значение

Встроенное ПО

Внешнее ПО

Идентификационное наименование ПО

СТА

CTASens21xx

Номер версии (идентификационный номер) ПО, не ниже

V2.89

V3.0

Цифровой идентификатор ПО

-

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, % (довзрывоопасной концентрации, % НКПР), массовой концентрации, мг/мз, определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9 с, не более

Ацетилен C2H2

ИК/С2Н2/О-1ОО

от 0 до 2,30 % (от 0 до 100 % НКПР)

± 0,12 %

(± 5 % НКПР)

10

Акрилонитрил c3h3n

ИК/СзНзМ0-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

± 0,14 %

(± 5 % НКПР)

10

Ацетон (2-пропанон) СзНбО

ИК/СзНбО/0-100

от 0 до 2,5 % (от 0 до 100 % НКПР)

± 0,125 % (± 5 % НКПР)

10

Бензол C6H6

ИК/СбНб/0-100

от 0 до 1,20 % (от 0 до 100 % НКПР)

± 0,06 %

(± 5 % НКПР)

10

Бутилен-1 С4Н8

ИК/С4Н8/0-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

± 0,08 %

(± 5 % НКПР)

10

Бутилацетат С6Н12О2

ИК/СбН1202/0-50

от 0 до 0,6 % (от 0 до 50 % НКПР)

± 0,0З6 %

(± 3 % НКПР)

10

Бутан С4Н10

ИК С4Н10/0-50

от 0 до 0,7 % (от 0 до 50 % НКПР)

± 0,07 %

(± 5 % НКПР)

10

Пары бензина (в пересчете на бутан)

ИК/БТ/0-50

от 0 до 50 % НКПР

± 5 % НКПР

10

Винилхлорид C2H3CI

ИК/С2НзС1/0-50

от 0 до 1,8 % (от 0 до 50 % НКПР)

± 0,18 %

(± 5 % НКПР)

10

Гексан C6H14

ИК/СбН14/0-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

± 0,05 %

(± 5 % НКПР)

10

Гептан С7Н16

ИК/С7Н16/0-100

от 0 до 0,85 % (от 0 до 100 % НКПР)

± 0,042 % (± 5 % НКПР)

10

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, % (довзрывоопасной концентрации, % НКПР), массовой концентрации, мг/м3, определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9 с, не более

Гексафторид серы SF6

ИКЖ/0-100

от 0 до 605,7 мг/м3 (от 0 до 100 млн-1)

от 0 до 12,16 мг/м3 включ. (от 0 до 2 млн-1 включ.)

± (0,2-X) мг/м3(млн-1)

15

св. 12,16 до 605,7 мг/м3 (св. 2 до 100 млн-1)

± (0,2-X) мг/м3(млн-1)

15

ИКЖ/0-1000

от 0 до 6057 мг/м3 (от 0 до 1000 млн-1)

от 0 до 12,16 мг/м3 включ. (от 0 до 2 млн-1 включ.)

± (0,2-X) мг/м3(млн-1)

15

св. 12,16 до 6057 мг/м3 (св. 2 до 1000 млн-1)

± (0,2-X) мг/м3(млн-1)

15

ИКЖ/0-2000

от 0 до 12115 мг/м3 (от 0 до 2000 млн-1)

от 0 до 12,16 мг/м3 включ. (от 0 до 2 млн-1 включ.)

± (0,2-X) мг/м3(млн-1)

15

св. 12,16 до 12115 мг/м3 (св. 2 до 2000 млн-1)

± (0,2-X) мг/м3(млн-1)

15

Диоксид углерода

СО2

ИК/СО2/0-5000

от 0 до 0,5 %

± 0,05 %

10

ИК/СО2/0-5

от 0 до 5 %

± 0,1 %

10

ИК/СО2/0-20

от 0 до 20 %

± (0,1-X) %

10

ИК/СО2/0-100

от 0 до 100 %

± (0,1-X) %

10

Диметиловый эфир С2Н6О

ИК/С2НбО/0-50

от 0 до 1,35 % (от 0 до 50 % НКПР)

± 0,14 %

(± 5 % НКПР)

10

Диэтиловый эфир С4Н10О

ИК/С4Н10О/0-50

от 0 до 0,85 % (от 0 до 50 % НКПР)

± 0,085 %

(± 5 % НКПР)

10

Диметилсульфид C2H6S

ИК/С2Н^/0-100

от 0 до 1,1 % (от 0 до 50 % НКПР)

± 0,11 %

(± 5 % НКПР)

10

Изобутилен (2-метилпропен) i-C4H8

ИК/С4Н8/0-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

± 0,08 %

(± 5 % НКПР)

10

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, % (довзрывоопасной концентрации, % НКПР), массовой концентрации, мг/м3, определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9 с, не более

Метан CH4

ИК/СН4/0-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

± 0,22 %

(± 5 % НКПР)

10

ИК/СН4/50М

от 0 до 2,2 % (от 0 до 50 % НКПР)

± 0,22 %

(± 5 % НКПР)

10

ИК/СН4/0-100 %

от 0 до 100 %

± 5 %

10

ИК/СН4/0-14000

от 0 до 14000 мг/м3

от 0 до 300 мг/м3 включ.

± 30 мг/м3

10

св. 300 до 14000 мг/м3 включ.

± (0,152-X-15,6) мг/м3

10

Метантиол (метилмеркаптан) CH3SH

ИК/Cl I3S1I/0-50

от 0 до 2,05 % (от 0 до 50 % НКПР)

± 0,21 %

(± 5 % НКПР)

10

Метанол СНзОН

ИК/СНзОН/0-50

от 0 до 3 % (от 0 до 50 % НКПР)

± 0,3 %

(± 5 % НКПР)

10

Метилбензол (толуол) С7Н8

ИК/С7Н8/0-100

от 0 до 1 % (от 0 до 100 % НКПР)

± 0,05 % (±5 % НКПР)

10

Октен С8Н16

ИК/С8Н16/0-50

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

± 0,027 %

(± 3 % НКПР)

10

Оксид этилена С2Н4О

ИК/С2Н4О/О-1ОО

от 0 до 2,6 % (от 0 до 100 % НКПР)

± 0,13 %

(± 5 % НКПР)

10

Оксид пропилена

С2НбО

ИК/С2НбО/0-50

от 0 до 0,95 % (от 0 до 50 % НКПР)

± 0,095 %

(± 5 % НКПР)

10

Оксид азота (I) N2O

ИК/№О/0-1

от 0 до 1 %

± 0,05 %

10

Пары дизельного топлива (в пересчете на бутан)

ИК/ДТ/0-50

от 0 до 50 % НКПР

± 5 % НКПР

10

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, % (довзрывоопасной концентрации, % НКПР), массовой концентрации, мг/м3, определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9 с, не более

Пары керосина (в пересчете на бутан)

ИК/КТ/0-50

от 0 до 50 % НКПР

± 5 % НКПР

10

Пентан С5Н12

ИК/С5Н12/0-100

от 0 до 1,1 % (от 0 до 100 % НКПР)

± 0,055 % (± 5 % НКПР)

10

Пропилен (пропен) СзНб

ИК/СзНб/0-100

от 0 до 2 % (от 0 до 100 % НКПР)

± 0,1 %

(± 5 % НКПР)

10

Пропан C3H8

ИК/СзН8/0-100

от 0 до 1,7 % (от 0 до 100 % НКПР)

± 0,085 %

(± 5 % НКПР)

10

ИК/СзН8/50М

от 0 до 0,85 % (от 0 до 50 % НКПР)

± 0,051 % (± 3 % НКПР)

10

ИК/СзН8/0-100%

от 0 до 100 %

± (0,1+0,049-X) %

10

Пары Уайт-спирита (в пересчете на изобутилен)

ИК/УС/0-50

от 0 до 50 % НКПР

± 5 % НКПР

10

Пары £СхНу 1) (в пересчете на метан)

ИК/СхНу/0-100 (СН4)

от 0 до 4,4 %

± 0,22 %

(± 5 % НКПР)

10

(от 0 до

100 % НКПР)

Пары £СхНу 1) (в пересчете на метан)

ИК/СхНу/0-7000 (СН4)

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ.

± 30 мг/м3

10

св. 500 до 7000 мг/м3 включ.

± (0,154-Х-15,6) мг/м3

10

Пары £СхНу 1) (в пересчете на пропан)

ИК/СхНу/0-100 (С3Н8)

от 0 (от 0 до

до 1,7 %

100 % НКПР)

± 0,085 %

(± 5 % НКПР)

10

ИК/ СхНу /0-7000 (С3Н8)

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ.

± 30 мг/м3

10

св. 500 до 7000 мг/м3 включ.

± (0,154-Х-15,6) мг/м3

10

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, % (довзрывоопасной концентрации, % НКПР), массовой концентрации, мг/м3, определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала То,9 с, не более

Горючие газы 2) (в пересчете на метан)

ИК/LEL/O-IOO

от 0 до 4,4% (от 0 до 100 % НКПР)

± 0,22 %

(± 5 % НКПР)

10

Сумма углеводородов С2-С10 (в пересчете на метан)

ИК/С2С1оСН4/О-5О

от 0 до 4,4 % (от 0 до 100 % НКПР)

± 0,22 %

(± 5 % НКПР)

10

ИК/С2С1оСН4/О-7ООО

от 0 до 7000 мг/м3

от 0 до 500 мг/м3 включ.

± 30 мг/м3

10

св. 500 до 7000 мг/м3 включ.

± (0,152-X - 15,6) мг/м3

10

Циклопентан С5Н10

ИК/С5Н10/0-100

от 0 до 1,4 % (от 0 до 100 % НКПР)

± 0,07 %

(± 5 % НКПР)

10

Циклогексан СбН12

ИК/СбН12/0-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

± 0,05 %

(± 5 % НКПР)

10

Циклопропан СзНб

ИК/СзНб/0-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

± 0,12 %

(± 5 % НКПР)

10

Хлорбензол СбН5С1

ИК/СбН5С1/0-50

от 0 до 0,5 % (от 0 до 38,4 % НКПР)

± 0,039 %

(± 3 % НКПР)

10

Этан С2Нб

ИК/С2Н6/0-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

± 0,12 %

(± 5 % НКПР)

10

Этанол С2Н5ОН

ИК/С2Н5ОН/0-50

от 0 до 1,5 % (от 0 до 48,3 % НКПР)

± 0,16 %

(± 5 % НКПР)

10

Этилен С2Н4

ИК/С2Н4/0-100

от 0 до 2,3 % (от 0 до 100 % НКПР)

± 0,12 %

(± 5 % НКПР)

10

Этилбензол С8Н10

ИК/С8Н10/0-50

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

± 0,024 % (± 3 % НКПР)

10

Этилацетат С4Н8О2

ИК/С4Н8О2/О-5О

от 0 до 1,0 % (от 0 до 50 % НКПР)

± 0,1 %

(± 5 % НКПР)

10

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, % (довзрывоопасной концентрации, % НКПР), массовой концентрации, мг/м3, определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9 с, не более

Этантиол (этилмеркаптан) C2H5SH

ИК/С2Н5SH/0-50

от 0 до 1,4 % (от 0 до 50 % НКПР)

± 0,14 % (±5 % НКПР)

10

П р и м е ч а н и я:

1 При контроле в воздухе рабочей зоны компонентов, указанных в руководстве по эксплуатации, но не приведенных в таблице, газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

2 Диапазон показаний выходных сигналов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен производителем. Диапазон показаний не может быть меньше диапазона измерений.

3 Значения довзрывоопасной концентрации % НКПР для горючих газов и паров в соответствии с ГОСТ 31610.20-1-2020.

4 Пары нефтепродуктов являются смесью углеводородов и газоанализаторы градуируются по конкретной марке топлива с указанием марки в паспорте на газоанализатор.

1) - Сумма углеводородов (£СхНу) — суммарное содержание предельных углеводородов: этан (С2Н6), пропан (С3Н8), бутан (С4Н10),

пентан (С5Н12), гексан (СбН14), гептан (С7Н16), октан (СвН18), нонан (С9Н20), декан (С10Н22).

2) - К горючим газам относится смесь углеводородов в воздухе.

X - содержание определяемого компонента в поверочной газовой смеси, мг/м3, %

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, % (довзрывоопасной концентрации, % НКПР), массовой концентрации, мг/м3, определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9, с, не более

Ацетилен C2H2

ТК/С2Н2/О-1ОО

от 0 до 2,30 % (от 0 до 100 % НКПР)

± 0,12 %

(± 5 % НКПР)

15

Акрилонитрил C3H3N

ТК/СзНзМ0-100

от 0 до 2,8 % (от 0 до 100 % НКПР)

± 0,14 %

(± 5 % НКПР)

Ацетон (2-пропанон) СзНбО

ТК/СзН60/0-100

от 0 до 2,5 % (от 0 до 100 % НКПР)

± 0,13 %

(± 5 % НКПР)

Аммиак NH3

ТК/ NH3/0-100

от 0 до 15,0 % (от 0 до 100 % НКПР)

± 0,75 %

(± 5 % НКПР)

Бензол СбНб

ТК/СбНб/0-100

от 0 до 1,20 % (от 0 до 100 % НКПР)

± 0,06 %

(± 5 % НКПР)

Бутилен-1 С4Н8

ТК/С4Н8/0-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

± 0,08 %

(± 5 % НКПР)

Бутилацетат С6Н12О2

ТК/СбН1202/0-100

от 0 до 0,7 % (от 0 до 50 % НКПР)

± 0,042 %

(± 3 % НКПР)

Бутан С4Н10

ТК/С4Н10/0-100

от 0 до 0,7 % (от 0 до 50 % НКПР)

± 0,07 %

(± 5 % НКПР)

Пары бензина (в пересчете на бутан)

ТК/БТ/0-100

от 0 до 50 % НКПР

± 5 % НКПР

Винилхлорид C2H3CI

ТК/С2НзС1/0-100

от 0 до 1,8 % (от 0 до 50 % НКПР)

± 0,18 %

(± 5 % НКПР)

Водород H2

ТК/Н2/0-100

от 0 до 2 % (от 0 до 50 % НКПР)

± 0,2 %

(± 5 % НКПР)

Гексан СбН14

ТК/СбН14/0-100

от 0 до 0,5 % (от 0 до 50 % НКПР)

± 0,05 %

(± 5 % НКПР)

15

Гептан С7Н16

ТК/С7Н16/0-100

от 0 до 0,85 % (от 0 до 100 % НКПР)

± 0,042 %

(± 5 % НКПР)

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, % (довзрывоопасной концентрации, % НКПР), массовой концентрации, мг/м3, определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9, с, не более

Гексен СбН12

ТК/СбН1/0-100

от 0 до 6 % (от 0 до 50 % НКПР)

± 0,6 %

(± 5 % НКПР)

Диметиловый эфир С2Н6О

ТК/С2НбО/0-100

от 0 до 1,35 % (от 0 до 50 % НКПР)

± 0,14 %

(± 5 % НКПР)

Диэтиловый эфир С2Н10О

ТК/С2Н10О/0-100

от 0 до 0,85 % (от 0 до 50 % НКПР)

± 0,085 %

(± 5 % НКПР)

Диметилсульфид C2H6S

TK/C2H6S/0-100

от 0 до 1,1% (от 0 до 50 % НКПР)

± 0,11 %

(± 5 % НКПР)

Изобутилен (2-метилпропен) i-C4H8

WC4H8/0-100

от 0 до 1,6 % (от 0 до 100 % НКПР)

± 0,08 %

(± 5 % НКПР)

Изобутан (2-метилпропан) i-C4Hio

ТК/С4Н10/0-100

от 0 до 1,3 % (от 0 до 100 % НКПР)

± 0,065 %

(± 5 % НКПР)

Метан CH4

ТК/СН4/0-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

± 0,22 %

(± 5 % НКПР)

ТК/СН4/50М

от 0 до 2,2 % (от 0 до 50 % НКПР)

± 0,22 %

(± 5 % НКПР)

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, %, (довзрывоопасной концентрации, % НКПР), массовой концентрации, мг/м3, определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала То,9, с, не более

Метан CH4

ТК-СН4-14 600

от 0 до 14000 мг/м3

от 0 до 300 мг/м3 включ.

± 30 мг/м3

15

св. 300 до 14000 мг/м3 включ.

± (0,152-Х-15,6) мг/м3

Метантиол (метилмеркаптан) CH3SH

TK/CH3SH/O-1OO

от 0 до 2,05 % (от 0 до 50 % НКПР)

± 0,21 %

(± 5 % НКПР)

Метанол СНзОН

ТК/СН3ОН/0-100

от 0 до 3 % (от 0 до 50 % НКПР)

± 0,3 %

(± 5 % НКПР)

Метилбензол (толуол) С7Н8

ТК/С7Н8/0-100

от 0 до 0,5 % (от 0 до 50 % НКПР)

± 0,05 %

(± 5 % НКПР)

Октен С8Н16

ТК/С8Н16/0-100

от 0 до 0,3 % (от 0 до 33,3 % НКПР)

± 0,027 %

(± 3 % НКПР)

Оксид этилена С2Н4О

ТК/С2Н4О /0-100

от 0 до 2,6 % (от 0 до 50 % НКПР)

± 0,26 %

(± 5 % НКПР)

Оксид пропилена

С2Н6О

ТК/С2Н6О/0-100

от 0 до 0,95 % (от 0 до 50 % НКПР)

± 0,095 %

(± 5 % НКПР)

Пары дизельного топлива (в пересчете на бутан)

ТК/ДТ/0-100

от 0 до 50 % НКПР

± 5 % НКПР

Пары керосина (в пересчете на бутан)

ТК/КТ/0-100

от 0 до 50 % НКПР

± 5 % НКПР

Пентан С5Н12

ТК/С5Н12/0-100

от 0 до 0,55 % (от 0 до 50 % НКПР)

± 0,055 %

(± 5 % НКПР)

15

Пропилен (пропен) СзНб

ТК/СзНб/0-100

от 0 до 1 % (от 0 до 50 % НКПР)

± 0,1 %

(± 5 % НКПР)

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, % (довзрывоопасной концентрации, % НКПР), массовой концентрации, мг/м3, определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9, с, не более

Пропан C3H8

TK/C3H8/O-IOO

от 0 до 1,7 % (от 0 до 100 % НКПР)

± 0,051 % (± 3 % НКПР)

TK/C3H8/IOOM

от 0 до 0,85 % (от 0 до 15550 мг/м3)

± 0,051 %

(± (0,154-Х-15,6) мг/м3)

Пары Уайт-спирита (в пересчете на изобутилен)

ТК/УС/0-100

от 0 до 50 % НКПР

± 5 % НКПР

Пары авиационного топлива (в пересчете на пропан)

ТК/АТ/0-100 %

от 0 до 50 % НКПР

± 5 % НКПР

Пары нефти (в пересчете на пропан)

ТК/НФ/0-100 %

от 0 до 50 % НКПР

± 5 % НКПР

Пары £СхНу 1) (в пересчете на метан)

ТК/СхНу/0-100 (СН4)

от 0 до 4,4 % (от 0 до 100 % НКПР)

± 0,22 %

(± 5 % НКПР)

ТК/СхНу/0-7000 (СН4)

от 0 до 7000 мг/м3

от 0 до 300 мг/м3 включ.

± 30 мг/м3

св. 300 до 7000 мг/м3 включ.

± (0,154-Х-15,6) мг/м3

Пары £СхНу 1) (в пересчете на пропан)

ТК/СхНу/0-100 (С3Н8)

от 0 до 1,7 % (от 0 до 100 % НКПР)

± 0,085 %

(± 5 % НКПР)

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, %, (довзрывоопасной концентрации, % НКПР), массовой концентрации, мг/м3, определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9, с, не более

Пары £СхНу 1) (в пересчете на пропан)

ТК/СхНу/0-7000 (С3Н8)

от 0 до 7000 мг/м3

от 0 до 300 мг/м3 включ.

± 30 мг/м3

15

св. 300 до 7000 мг/м3 включ.

± (0,154^Х) мг/м3

Горючие газы 2) (в пересчете на метан)

TK/LEL/0-100

от 0 до 4,4 % (от 0 до 100 % НКПР)

± 0,22 %

(± 5 % НКПР)

Циклопентан С5Н10

ТК/С5Н10/0-100

от 0 до 0,7 % (от 0 до 50 % НКПР)

± 0,07 %

(± 5 % НКПР)

Циклогексан СбН12

ТК/СбН12/0-100

от 0 до 1,0 % (от 0 до 100 % НКПР)

± 0,05 %

(± 5 % НКПР)

Циклопропан СзНб

ТК/СзНб/0-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

± 0,12 %

(± 5 % НКПР)

Хлорбензол C6H5CI

ТК/СбН5С1/0-100

от 0 до 0,65 % (от 0 до 50 % НКПР)

± 0,039 %

(± 3 % НКПР)

Этан С2Нб

ТК/С2Н6/0-100

от 0 до 2,4 % (от 0 до 100 % НКПР)

± 0,12 %

(± 5 % НКПР)

Этанол С2Н5ОН

ТК/С2Н5ОН/0-100

от 0 до 1,55 % (от 0 до 50 % НКПР)

± 0,16 %

(± 5 % НКПР)

Этилен С2Н4

ТК/С2Н4/0-100

от 0 до 2,3 % (от 0 до 100 % НКПР)

± 0,12 %

(± 5 % НКПР)

Этилбензол С8Н10

ТК/С8Н10/0-100

от 0 до 0,3 % (от 0 до 37,5 % НКПР)

± 0,024 %

(± 3 % НКПР)

Этилацетат С4Н8О2

ТК/С4Н8О/0-100

от 0 до 1,0 % (от 0 до 50 % НКПР)

± 0,1 %

(± 5 % НКПР)

15

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, % (довзрывоопасной концентрации, % НКПР), массовой концентрации, мг/м3, определяемого компонента

Пределы допускаемой основной абсолютной погрешности

Время установления выходного сигнала Т0,9, с, не более

Этантиол (этилмеркаптан) C2H5SH

ТК/С2Н5SH/0-100

от 0 до 1,4 % (от 0 до 50 % НКПР)

±0,14 % (±5 % НКПР)

П р и м е ч а н и я:

1 При контроле в воздухе рабочей зоны компонентов, указанных в руководстве по эксплуатации, но не приведенных в таблице, газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по методикам (методам) измерений (далее также - МИ), разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

2 Диапазон показаний выходных сигналов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен производителем. Диапазон показаний не может быть меньше диапазона измерений.

3 Значение % НКПР для горючих газов и содержание паров в соответствии с ГОСТ 31610.20-1-2020.

4 Градуировка газоанализаторов, измеряющих концентрацию паров нефтепродуктов, являющихся смесью углеводородов, проводится по конкретной марке топлива, с указанием марки в паспорте на газоанализатор.

1) - Сумма углеводородов (£СхНу) — суммарное содержание предельных углеводородов: этан (С2Н6), пропан (С3Н8), бутан (С4Н10),

пентан (С5Н12), гексан (СбНы), гептан (С7Н16), октан (С«Н1з), нонан (С9Н20), декан (С10Н22).

2) - К горючим газам относится смесь углеводородов в воздухе.

X - содержание определяемого компонента в поверочной газовой смеси, мг/м3, %

Определяемый компонент 1)

Модификация сенсора

Диапазон измерений содержания определяемого компонента 2)

Пределы допускаемой основной погрешности, %

объемной доли, млн-1

массовой концентрации 3), мг/м3

приведенно й

к ВПИ

относительной

1,1,1,2-тетрафторэтан C2H2F4 (R134a)

ИКсп^134а-1000

от 0 до 100 включ.

от 0 до 424 включ.

± 20

-

св. 100 до 1000

св. 424 до 4240

-

± 20

ИКсп^134а-2000

от 0 до 100 включ.

от 0 до 424 включ.

± 20

-

св. 100 до 2000

св. 424 до 8480

-

± 20

Пентафторэтан C2HF5 (R125)

ИКсп^125-1000

от 0 до 100 включ.

от 0 до 499 включ.

± 20

-

св. 100 до 1000

св. 499 до 4990

-

± 20

ИКс|ГИ125-2000

от 0 до 100 включ.

от 0 до 499 включ.

± 20

-

св. 100 до 2000

св. 499 до 9980

-

± 20

Хлордифтор-метан CHClF2(R22)

ИКсп^22-1000

от 0 до 100 включ.

от 0 до 360 включ.

± 20

-

св. 100 до 1000

св. 360 до 3600

-

± 20

ИКсп^22-2000

от 0 до 100 включ.

от 0 до 360 включ.

± 20

-

св. 100 до 2000

св. 360 до 7200

-

± 20

1,2,2-трихлортрифторэтан C2Cl3F3(R113a)

ИКсп-И113а-1000

от 0 до 100 включ.

от 0 до 779 включ.

± 20

-

св. 100 до 1000

св. 779 до 7790

-

± 20

ИКсп-И113а- 2000

от 0 до 100 включ.

от 0 до 779 включ.

± 20

-

св. 100 до 2000

св. 779 до 15580

-

± 20

Дихлорди-фторметан CC12F2(R12)

ИКсп-И12-100

от 0 до 50 включ.

от 0 до 251 включ.

± 20

-

св. 50 до 100

св. 251 до 503

-

± 20

П р и м е ч а н и я:

1) - При контроле в воздухе рабочей зоны компонентов, указанных в руководстве по эксплуатации, но не приведенных в таблице, газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по МИ, разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009;

2) - Диапазон показаний газоанализаторов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен, как при производстве, так и пользователем при помощи программного обеспечения (поставляется по заказу). Диапазон показаний не может быть меньше диапазона измерений;

3) - Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X^M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях согласно ГОСТ 12.1.005-88 (температура окружающей среды - 20 °С, атмосферное давление - 101,3 кПа), дм3/моль

Определяемый компонент

Модификаци я сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

Аммиак NH3

ЭХ/\113/0-10

от 0 до 10 млн-1 (от 0 до 7,1 мг/м3)

от 0 до 3 млн-1 включ.

(от 0 до 2,1 мг/м3 включ.)

± 20

_

15

св. 3 до 10 млн-1 (св. 2,1 до 7,1 мг/м3)

_

± 20

ЭХ/М13/0-50

от 0 до 50 млн-1 (от 0 до 35,7 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 7,1 мг/м3 включ.)

± 20

_

св. 10 до 50 млн-1 (св. 7,1 до 35,7 мг/м3)

_

± 20

ЭХ/М 13/0

100

от 0 до 100 млн-1 (от 0 до 71,53 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 7,1 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 7,1 до 71,53 мг/м3)

_

± 20

Аммиак NH3

ЭХЖНз/0-

200

от 0 до 200 млн-1 (от 0 до 143 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 7,1 мг/м3включ.)

± 20

_

15

св. 10 до 200 млн-1 (св. 7,1 до 143 мг/м3)

_

± 20

ЭХЖНз/0-

500

от 0 до 500 млн-1 (от 0 до 357,6 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 35,7 мг/м3 включ.)

± 20

_

св. 50 до 500 млн-1 (св. 35,7 до 357,6 мг/м3)

_

± 20

ЭХЖНз/0-

1000

от 0 до 1000 млн-1 (от 0 до 715 мг/м3)

от 0 до 100 млн-1 включ.

(от 0 до 71,53 мг/м3 включ.)

± 20

_

св. 100 до 1000 млн-1 (св. 71,53 до 715 мг/м3)

_

± 20

Определяемый компонент

Модификаци я сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

ЭХ/ЯНз/О-2000

от 0 до 2000 млн-1 (от 0 до 1430 мг/м3)

от 0 до 100 млн-1 включ.

(от 0 до 71,53 мг/м3 включ.)

± 20

_

св. 100 до 2000 млн-1 (св. 71,53 до 1430 мг/м3)

_

± 20

Арсин AsH3

эхмдао-1

от 0 до 1 млн-1 (от 0 до 3,24 мг/м3)

от 0 до 0,1 млн-1 включ. (от 0 до 0,32 мг/м3 включ.)

± 20

_

20

св. 0,1 до 1 млн-1 (св. 0,32 до 3,24 мг/м3)

_

± 20

Азотная кислота HNO3 (в пересчете на оксид азота (NO))

ЭХ/НЯОз/О-40

от 0,4 до 15,3 млн-1 (от 1 до 40 мг/м3)

_

± 20

20

Бром Br2

ЭХ/ВГ2/0-1

от 0 до 2 млн-1 (от 0 до 3,3 мг/м3)

от 0 до 0,4 млн-1 включ. (от 0 до1,3 мг/м3 включ.)

± 20

_

св. 0,4 до 2 млн-1 (св. 1,3 до 6.6 мг/м3)

_

± 20

ЭХ/ВГ2/0-10

от 0 до 10 млн-1 (от 0 до 33,1 мг/м3)

от 0 до 0,4 млн-1 включ. (от 0 до 1,3 мг/м3 включ.)

± 20

_

св. 0,4 до 10 млн-1 (св. 1,3 до 33,1 мг/м3)

_

± 20

ЭХ/Вгг/0-20

от 0 до 20 млн-1 (от 0 до 66,2 мг/м3)

от 0 до 0,4 млн-1 включ. (от 0 до 1, 3 мг/м3 включ.)

± 20

_

св.0,4 до 20 млн-1 (св. 1,3 до 66,2 мг/м3)

_

± 20

Определяемый компонент

Модификаци я сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

ЭХ/ВГ2/0-50

от 0 до 50 млн-1 (от 0 до 165,5 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 33,1 мг/м3 включ.)

± 20

_

20

св. 10 до 50 млн-1 (св. 33,1 до 165,5 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относитель ная

Бром ВГ2

ЭХ/Вг2/0-100

от 0 до 100 млн-1 (от 0 до 331,4 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 33,1 мг/м3 включ.)

± 20

_

20

св. 10 до 100 млн-1 (св. 33,1 до 331,4 мг/м3)

_

± 20

Водород H2

ЭХЖ0-20

от 0 до 20 млн-1 (от 0 до 1,67 мг/м3)

от 0 до 1 млн-1 включ.

(от 0 до 0,083 мг/м3 включ.)

± 20

_

15

св. 1 до 20 млн-1 (св. 0,083 до 1,67 мг/м3)

_

± 20

ЭХ/Н2/О-1ОО

от 0 до 100 млн-1 (от 0 до 8,3 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 0,83 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 0,83 до 8,3 мг/м3)

_

± 20

ЭХ/Н2/О-1ООО

от 0 до 1000 млн-1 (от 0 до 83,6 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 8,3 мг/м3 включ.)

± 20

_

св.100 до 1000 млн-1 (св. 8,3 до 83,6 мг/м3)

_

± 20

ЭХ/Н2/О-2ООО

от 0 до 2000 млн 1 (от 0 до 167,2 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 8,3 мг/м3включ.)

± 20

_

св.100 до 2000 млн-1 (св. 8,3 до 167,2 мг/м3)

_

± 20

Водород H2

ЭХ/Н2/О-5ООО

от 0 до 5000 млн-1 (от 0 до 418,13 мг/м3)

от 0 до 200 млн-1 включ. (от 0 до 16,7 мг/м3 включ.)

± 20

_

15

св. 200 до 5000 млн-1 (св. 16,7 до 418,13 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относитель ная

ЭХ/ H2/0-40000

от 0 до 40000 млн-1 (от 0 до 3345,0 мг/м3)

от 0 до 1000 млн-1 включ. (от 0 до 83,6 мг/м3 включ.)

± 20

_

св. 1000 до 40000 млн-1 (св. 83,6 до 3345,0 мг/м3)

_

± 20

Гидразин N2H4

ЭХМН4/0-1

от 0 до 1 млн-1 (от 0 до 1,33 мг/м3)

от 0 до 0,2 млн-1 включ. (от 0 до 0,26 мг/м3 включ.)

± 20

_

30

св. 0,2 до 1 млн-1 (св. 0,26 до 1,33 мг/м3)

_

± 20

ЭХМН4/0-10

от 0 до 10 млн-1 (от 0 до 13,32 мг/м3)

от 0 до 0,2 млн-1 включ. (от 0 до 0,26 мг/м3 включ.)

± 20

_

св. 0,2 до 10 млн-1 (св. 0,26 до 13,32 мг/м3)

_

± 20

ЭХМН4/0-100

от 0 до 100 млн-1 (от 0 до 133,23 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 13,32 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 13,32 до 133,23 мг/м3)

_

± 20

Диоксид азота NO2

ЭХ/№2/0-1

от 0 до 1 млн-1 (от 0 до 1,91 мг/м3)

от 0 до 0,2 млн-1 включ. (от 0 до 0,38 мг/м3 включ.)

± 20

_

15

св. 0,2 до 1 млн-1 (св. 0,38 до 1,91 мг/м3)

_

± 20

ЭХ/^2/0-5

от 0 до 5 млн-1 (от 0 до 9,56 мг/м3)

от 0 до 0,2 млн-1 включ. (от 0 до 0,38 мг/м3 включ.)

± 20

_

св. 0,2 до 5 млн-1

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относитель ная

(св. 0,38 до 9,56 мг/м3)

ЭХ/^2/0-10

от 0 до 10 млн-1

от 0 до 0,2 млн-1 включ. (от 0 до 0,38 мг/м3 включ.)

± 20

_

(от 0 до 19,3 мг/м3)

св. 0,2 до 10 млн-1 (св. 0,38 до 19,3)

_

± 20

ЭХЖО2/0-20

от 0 до 20 млн-1

от 0 до 1 млн-1 включ. (от 0 до 1,91 мг/м3 включ.)

± 20

_

(от 0 до 38,25 мг/м3)

св. 1 до 20 млн-1 (св. 1,91 до 38,25 мг/м3)

_

± 20

ЭХ/ЫО2/0-100

от 0 до 100 млн-1

от 0 до 5 млн-1 включ.

± 20

(от 0 до 191,27 мг/м3)

(от 0 до 9,56 мг/м3 включ.)

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относитель ная

Диоксид азота NO2

ЭХЖО2/0-100

от 0 до 100 млн-1 (от 0 до 191,27 мг/м3)

св. 5 до 100 млн-1 (св. 9,56 до 191,27 мг/м3)

_

± 20

15

ЭХЖО2/0-200

от 0 до 200 млн-1 (от 0 до 382,54 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 9,56 мг/м3 включ.)

± 20

_

св. 5 до 200 млн-1 (св. 9,56 до 382,54 мг/м3)

_

± 20

ЭХ/^2/0-500

от 0 до 500 млн-1 (от 0 до 956,34 мг/м3)

от 0 до 20 млн-1включ. (от 0 до 38,25 мг/м3 включ.)

± 20

_

св. 20 до 500 млн-1 (св. 38,25 до 956,34 мг/м3)

_

± 20

ЭХЖО2/0-1000

от 0 до 1000 млн-1 (от 0 до 1912,6 мг/м3)

от 0 до 20 млн-1 включ. (от 0 до 38,25 мг/м3 включ.)

± 20

_

св. 20 до 1000 млн-1 (св. 38,25 до 1912,6 мг/м3)

_

± 20

ЭХ/^2/0-2000

от 0 до 2000 млн-1 (от 0 до 3825,3 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 191,27 мг/м3 включ.)

± 20

_

св. 100 до 2000 млн-1 (св. 191,27 до 3825,3 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относитель ная

Оксиды азота NOx (в пересчете на диоксид азота)

ЭХ/NOx/O-l

от 0 до 1 млн-1 (от 0 до 1,91 мг/м3)

от 0 до 0,2 млн-1 включ. (от 0 до 0,38 мг/м3 включ.)

± 20

_

15

св. 0,2 до 1 млн-1 (св. 0,38 до 1,91 мг/м3)

_

± 20

ЭХ/КОх/0-5

от 0 до 5 млн-1 (от 0 до 9,56 мг/м3)

от 0 до 0,2 млн-1 включ. (от 0 до 0,38 мг/м3 включ.)

± 20

_

св. 0,2 до 5 млн-1 (св. 0,38 до 9,56 мг/м3)

_

± 20

ЭХ/NOx/O-lO

от 0 до 10 млн-1 (от 0 до 19,3 мг/м3 )

от 0 до 0,2 млн-1 включ. (от 0 до 0,38 мг/м3 включ.)

± 20

_

св. 0,2 до 10 млн-1 (св. 0,38 до 19,3 мг/м3)

_

± 20

ЭХ/КОх/0-20

от 0 до 20 млн-1 (от 0 до 38,25 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,91 мг/м3 включ.)

± 20

_

св. 1 до 20 млн-1 (св. 1,91 до 38,25 мг/м3)

_

± 20

ЭХ/NOx/O-lOO

от 0 до 100 млн-1 (от 0 до 191,27 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 9,56 мг/м3 включ.)

± 20

_

св. 5 до 100 млн-1 (св. 9,56 до 191,27 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относитель ная

Оксиды азота NOx (в пересчете на диоксид азота)

ЭХ/NOx/O-ZOO

от 0 до 200 млн-1 (от 0 до 382,54 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 9,56 мг/м3 включ.)

± 20

_

15

св. 5 до 200 млн-1 (св. 9,56 до 382,54 мг/м3)

_

± 20

ЭХ/NOx/O-lOOO

от 0 до 1000 млн-1 (от 0 до 1912,6 мг/м3)

от 0 до 20 млн-1 включ. (от 0 до 38,25 мг/м3включ.)

± 20

_

св. 20 до 1000 млн-1 (св. 38,25 до 1912,6 мг/м3)

_

± 20

ЭХ/NOx/O-ZOOO

от 0 до 2000 млн-1 (от 0 до 3825,3 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 191,27 мг/м3 включ.)

± 20

_

св. 100 до 2000 млн-1 (св. 191,27 до 3825,3 мг/м3)

_

± 20

Диоксид серы SO2

ЭХ/802/0-1

от 0 до 1 млн-1 (от 0 до 2,66 мг/м3)

от 0 до 0,2 млн-1 включ. (от 0 до 0,53 мг/м3 включ.)

± 20

_

св. 0,2 до 1 млн-1 (св. 0,53 до 2,66 мг/м3)

_

± 20

ЭХ^^

от 0 до 5 млн 1 (от 0 до 13,3 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 2,66 мг/м3 включ.)

± 20

_

св. 1 до 5 млн-1 (св. 2,66 до 13,3 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относитель ная

Диоксид серы SO2

ЭХ/802/0-20

от 0 до 20 млн-1 (от 0 до 53,2 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 13,3 мг/м3 включ.)

± 20

_

15

св. 5 до 20 млн-1 (св. 13,3 до 53,2 мг/м3)

_

± 20

ЭХ/802/0-50

от 0 до 50 млн-1 (от 0 до 133,15 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 26,6 мг/м3включ.)

± 20

_

св. 10 до 50 млн-1 (св. 26,6 до 133,15 мг/м3)

_

± 20

ЭХ/802/0-100

от 0 до 100 млн-1 (от 0 до 266 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 26,6 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 26,6 до 266 мг/м3)

_

±20

ЭХ/802/0-200

от 0 до 200 млн-1 (от 0 до 532,6 мг/м3)

от 0 до 10 млн-1включ.

(от 0 до 26,6 мг/м3 включ.)

± 20

_

св. 10 до 200 млн-1 (св. 26,6 до 532,6 мг/м3)

_

± 20

ЭХ/802/0-500

от 0 до 500 млн-1 (от 0 до 1331,52 мг/м3)

от 0 до 10 млн-1включ.

(от 0 до 26,6 мг/м3 включ.)

± 20

_

св. 10 до 500 млн-1 (св. 26,6 до 1331,52 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относитель ная

Диоксид серы SO2

ЭХ/802/0-1000

от 0 до 1000 млн-1 (от 0 до 2660 мг/м3)

от 0 до 100 млн-1включ. (от 0 до 266 мг/м3 включ.)

± 20

_

15

св. 100 до 1000 млн-1 (св. 266 до 2660 мг/м3)

_

± 20

ЭХ/802/0-2000

от 0 до 2000 млн-1 (от 0 до 5320 мг/м3)

от 0 до 100 млн-1включ. (от 0 до 266 мг/м3включ.)

± 20

_

св. 100 до 2000 млн-1 (св. 266 до 5320 мг/м3)

_

± 20

Оксиды серы SOx (в пересчете на диоксид серы)

ЭХ/SOx/O-I

от 0 до 1 млн-1 (от 0 до 2,66 мг/м3)

от 0 до 0,2 млн-1 включ. (от 0 до 0,53 мг/м3включ.)

± 20

_

св. 0,2 до 1 млн-1 (св. 0,53 до 2,66 мг/м3)

_

± 20

ЭХ/8Ох/0-5

от 0 до 5 млн-1 (от 0 до 13,3 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 2,66 мг/м3 включ.)

± 20

_

св. 1 до 5 млн-1 (св. 2,66 до 13,3 мг/м3)

_

± 20

ЭХ/80х/0-20

от 0 до 20 млн-1 (от 0 до 53,2 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 13,3 мг/м3 включ.)

± 20

_

св. 5 до 20 млн-1 (св. 13,3 до 53,2 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

Оксиды серы SOx (в пересчете на диоксид серы)

ЭХ/БОх/0-50

от 0 до 50 млн-1 (от 0 до 133,15 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 26,6 мг/м3 включ.)

± 20

_

15

св. 10 до 50 млн-1 (св. 26,6 до 133,15 мг/м3)

_

± 20

ЭХ/SOx/O-IOO

от 0 до 100 млн-1 (от 0 до 266 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 26,6 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 26,6 до 266 мг/м3)

_

± 20

ЭХ/8Ох/0-200

от 0 до 200 млн-1 (от 0 до 532,6 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 26,6 мг/м3 включ.)

± 20

_

св. 10 до 200 млн-1 (св. 26,6 до 532,6 мг/м3)

_

± 20

ЭХ/8Ох/0-500

от 0 до 500 млн-1 (от 0 до 1331,52 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 26,6 мг/м3 включ.)

± 20

_

св. 10 до 500 млн-1 (св. 26,6 до 1331,52 мг/м3)

_

± 20

ЭХ/SOx/O-IOOO

от 0 до 1000 млн 1 (от 0 до 2660 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 266 мг/м3 включ.)

± 20

_

св. 100 до 1000 млн-1 (св. 266 до 2660 мг/м3)

_

± 20

Оксиды серы SOx (в пересчете на диоксид серы)

ЭХ/8Ох/0-2000

от 0 до 2000 млн-1 (от 0 до 5320 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 266 мг/м3 включ.)

± 20

_

15

св. 100 до 2000 млн-1 (св. 266 до 5320 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

Диоксид хлора C1O2 (в пересчете на хлор)

ЭХ/С102/0-1

от 0 до 1 млн-1 (от 0 до 2,8 мг/м3)

от 0 до 0,015 млн-1 включ. (от 0 до 0,04 мг/м3 включ.)

± 20

_

30

св. 0,015 до 1 млн-1 (св. 0,04 до 2,8 мг/м3)

_

± 20

ЭХ/аО2/0-20

от 0 до 20 млн-1 (от 0 до 56 мг/м3)

от 0 до 0,015 млн-1 включ. (от 0 до 0,04 мг/м3 включ.)

± 20

_

св. 0,015 до 20 млн-1 (св. 0,04 до 56 мг/м3)

_

± 20

ЭХ/аО2/0-50

от 0 до 50 млн-1 (от 0 до 140 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 2,8 мг/м3 включ.)

± 20

_

св. 1 до 50 млн-1 (св. 2,8 до 140 мг/м3)

_

± 20

ЭХ/ C1O2/0-500

от 0 до 500 млн 1 (от 0 до 1401 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 140 мг/м3включ.)

± 20

_

св. 50 до 500 млн-1 (св. 140 до 1401 мг/м3)

_

± 20

Диметилсульф ИД C2H6S

ЭХ/С2Н6S/0-10

от 0 до 10 млн-1 (от 0 до 25,8 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 2,5 мг/м3 включ.)

± 20

_

40

св. 1 до 10 млн-1 (св. 2,5 до 25,8 мг/м3)

_

± 20

ЭХ/С2Н6S/0-

100

от 0 до 100 млн-1 (от 0 до 258 мг/м3)

от 0 до 20 млн-1 включ.

(от 0 до 51,6 мг/м3 включ.)

± 20

_

св. 20 до 100 млн-1 (св. 51,6 до 258 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

Карбон илхлорид COC12

ЭХ/СОС12/0-1

от 0 до 1 млн-1 (от 0 до 4,11 мг/м3)

от 0 до 0,1 млн-1 включ. (от 0 до 0,41 мг/м3 включ.)

± 20

_

св. 0,1 до 1 млн-1 (св. 0,41 до 4,11 мг/м3)

_

± 20

Кислород O2

ЭХЮ2/О-ЗО

от 0 до 30 %

от 0 до 10 % включ.

± 5

_

10

св. 10 до 30 %

_

± 5

ЭХЮ2/0-100

от 0 до 100 %

± 3

_

Моноэтанолам ин (2-миноэтанол) C2H7NO

эх/С2Н7^/о-

10

от 0 до 10 млн-1 (от 0 до 25,4 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 5,1 мг/м3 включ.)

± 20

60

св. 2 до 10 млн-1 (св. 5,1 до 25,4 мг/м3)

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

Метанол

CH3OH

ЭХ/СНзОН/О-

10

от 0 до 10 млн-1 (от 0 до 13 мг/м3)

от 0 до 0,01 млн-1 включ. (от 0 до 0,013 мг/м3 включ.)

± 20

-

90

св. 0,01 до 10 млн-1 (св. 0,013 до 13 мг/м3)

_

± 20

ЭХ/СНзОН/О-

50

от 0 до 50 млн-1 (от 0 до 66,6 мг/м3)

от 0 до 5 млн-1 включ.

(от 0 до 6,6 мг/м3 включ.)

± 15

_

св. 5 до 50 млн-1 (св. 6,6 до 66,6 мг/м3)

_

± 15

ЭХ/СНзОН/О-

500

от 0 до 500 млн-1 (от 0 до 666 мг/м3)

от 0 до 50 млн-1 включ.

(от 0 до 66,.6 мг/м3 включ.)

± 15

_

св. 50 до 500 млн-1 (св. 66,6 до 666 мг/м3)

_

± 15

Метантиол

CH3SH

ЭХ/CHзSH/0-5

от 0 до 5 млн-1 (от 0 до 9,9 мг/м3)

от 0 до 0,015 млн-1 включ. (от 0 до 0,03 мг/м3 включ.)

± 20

_

св. 0,015 до 5 млн-1 (св. 0,03 до 9,9 мг/м3)

_

± 15

ЭХ/CHзSH/0-10

от 0 до 10 млн 1 (от 0 до 20 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 2 мг/м3 включ.)

± 15

_

св.1 до 10 млн-1 (св. 2 до 20 мг/м3)

_

± 15

Метантиол

CH3SH

ЭХ/CHзSH/0-50

от 0 до 50 млн-1 (от 0 до 99 мг/м3)

от 0 до 2,5 млн-1 включ. (от 0 до 5 мг/м3 включ.)

± 20

_

90

св. 2,5 до 50 млн-1 (св.5 до 99 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

ЭХ/ CH3SH /0

100

от 0 до 100 млн-1 (от 0 до 200 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 20 мг/м3 включ.)

± 20

_

св.10 до 100 млн-1 (св. 20 до 200 мг/м3)

_

± 20

ЭХ/CHзSH/0-

2000

от 0 до 1000 млн-1 (от 0 до 2000 мг/м3)

от 0 до 20 млн-1 включ. (от 0 до 40 мг/м3 включ.)

± 20

_

св. 20 до 1000 млн-1 (св. 40 до 2000 мг/м3)

_

± 20

Моносилан (силан) SiH4

ЭХ/81Н|/0-2

от 0 до 2 млн-1 (от 0 до 2,67 мг/м3)

от 0 до 0,5 млн-1 включ. (от 0 до 0,67 мг/м3 включ.)

± 20

_

35

св. 0,5 до 2 млн-1 (св. 0,67 до 2,67 мг/м3)

_

± 15

ЭХ/8Ш4/0-15

от 0 до 15 млн 1 (от 0 до 20 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,34 мг/м3 включ.)

± 20

_

св. 1 до 15 млн-1 (св. 1,34 до 20 мг/м3)

_

± 15

Моносилан (силан) SiH4

ЭХ^Ш/0-50

от 0 до 50 млн-1 (от 0 до 67 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 13,4 мг/м3 включ.)

± 20

_

35

св. 10 до 50 млн-1 (св. 13,4 до 67 мг/м3)

_

± 20

ЭХ/81Н|/0-100

от 0 до 100 млн-1 (от 0 до 133 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 13,4 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 13,4 до 133 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

Озон Оз

ЭХ/Оз/0-1

от 0 до 1 млн-1 (от 0 до 2 мг/м3)

от 0 до 0,05 млн-1 включ. (от 0 до 0,1 мг/м3 включ.)

± 20

_

20

св. 0,05 до 1 млн-1 (св. 0,1 до 2 мг/м3)

_

± 20

ЭХ/Оз/О-5

от 0 до 5 млн-1 (от 0 до 10 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 2 мг/м3 включ.)

± 20

_

св. 1 до 5 млн-1 (св. 2 до 10 мг/м3)

_

± 20

Оксид этилена C2H4O

эх/ C2H4O /10

от 0 до 10 млн-1 (от 0 до 18 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,8 мг/м3 включ.)

± 20

_

50

св. 1 до 10 млн-1 (св. 1,8 до 18 мг/м3)

_

± 20

Оксид этилена C2H4O

эх/ C2H4O /30

от 0 до 30 млн-1 (от 0 до 55 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,8 мг/м3 включ.)

± 20

_

50

св. 1 до 30 млн-1 (св. 1,8 до 55 мг/м3)

_

± 20

эх/ C2H4O /50

от 0 до 50 млн-1 (от 0 до 91 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 9 мг/м3 включ.)

± 20

_

св. 5 до 50 млн-1 (св. 9 до 91 мг/м3)

_

± 20

ЭХ/С2Н40/0-

100

от 0 до 100 млн-1 (от 0 до 182 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 18 мг/м3 включ.)

± 20

_

Определяемый компонент

Модификация сенсора

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

св. 10 до 100 млн-1 (св. 18 до 182 мг/м3)

_

± 20

ЭХ/С2Н40/0-

200

от 0 до 200 млн-1 (от 0 до 365 мг/м3)

от 0 до 20 млн-1включ. (от 0 до 36 мг/м3 включ.)

± 20

_

св. 20 до 200 млн-1 (св. 36 до 365 мг/м3)

_

± 20

ЭХ/С2Н40/0-

1000

от 0 до 1000 млн-1 (от 0 до 1827 мг/м3)

от 0 до 100 млн-1включ. (от 0 до 182 мг/м3 включ.)

± 20

_

св. 100 до 1000 млн-1 (св. 182 до 1827 мг/м3)

_

± 20

Оксид углерода СО

ЭХ/СО/0-10

от 0 до 10 млн-1 (от 0 до 11,6 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,16 мг/м3 включ.)

± 20

_

10

св. 1 до 10 млн-1 (св. 1,16 до 11,6 мг/м3)

_

± 20

ЭХ/СО/0-50

от 0 до 50 млн-1 (от 0 до 58 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 5,8 мг/м3 включ.)

± 20

_

св. 5 до 50 млн-1 (св. 5,8 до 58 мг/м3)

_

± 20

ЭХ/СО/0-100

от 0 до 100 млн-1 (от 0 до 116)

от 0 до 10 млн-1 включ.

(от 0 до 11,6 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 11,6 до 116 мг/м3)

_

± 20

ЭХ/СО/0-200

от 0 до 200 млн-1

от 0 до 20 млн-1 включ.

± 20

_

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

(от 0 до 232,4 мг/м3)

(от 0 до 23,2 мг/м3 включ.)

св. 20 до 200 млн-1 (св. 23,2 до 232,4 мг/м3)

_

± 20

ЭХ/СО/0-500

от 0 до 500 млн-1 (от 0 до 581 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 58 мг/м3 включ.)

± 20

_

св. 50 до 500 млн-1 (св. 58 до 581 мг/м3)

_

± 20

Оксид углерода СО

эх/co/o-iooo

от 0 до 1000 млн-1 (от 0 до 1162 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 116 мг/м3 включ.)

± 20

_

10

св. 100 до 1000 млн-1 (св. 116 до 1162 мг/м3)

_

± 20

ЭХ/СО/0-2000

от 0 до 2000 (от 0 до 2324 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 116 мг/м3 включ.)

± 20

_

св. 100 до 2000 млн-1 (св. 116 до 2324 мг/м3)

_

± 20

ЭХ/СО/0-5000

от 0 до 5000 млн-1 (от 0 до 5809 мг/м3)

от 0 до 500 млн-1 включ. (от 0 до 581 мг/м3 включ.)

± 20

_

св. 500 до 5000 млн-1 (св. 581 до 5809 мг/м3)

_

± 20

эх/co/o-ioooo

от 0 до 10000 млн-1 (от 0 до 11620 мг/м3)

от 0 до 1000 млн-1 включ. (от 0 до 1162 мг/м3 включ.)

± 20

_

св. 1000 до 10000 млн-1 (св. 1162 до 11620 мг/м3)

_

± 20

ЭХЖО/0-5

от 0 до 5 млн-1

от 0 до 1 млн-1 включ.

± 20

_

15

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

Оксид азота NO

(от 0 до 6,24 мг/м3)

(от 0 до 1,25 мг/м3 включ.)

св. 1 до 5 млн-1 (св. 1,25 до 6,24 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

Оксид азота NO

эх/no/o-io

от 0 до 10 млн-1 (от 0 до 12,5 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,25 мг/м3 включ.)

± 20

_

15

св. 1 до 10 млн-1 (св. 1,25 до 12,5 мг/м3)

_

± 20

ЭХЖО/0-50

от 0 до 50 млн-1 (от 0 до 62,4 мг/м3)

от 0 до 5 млн-1включ.

(от 0 до 6,24 мг/м3 включ.)

± 20

_

св. 5 до 50 млн-1 (св. 6,24 до 62,4 мг/м3)

_

± 20

эх/no/o-ioo

от 0 до 100 млн-1 (от 0 до 124,7 мг/м3)

от 0 до 10 млн-1включ. (от 0 до 12,48 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 12,48 до 124,7 мг/м3)

_

± 20

ЭХЖО/0-250

от 0 до 250 млн-1 (от 0 до 311,89 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 62,38 мг/м3 включ.)

± 20

_

св. 50 до 250 млн-1 (св. 62,38 до 311,89 мг/м3)

_

± 20

эх/no/o-iooo

от 0 до 1000 млн-1 (от 0 до 1247,5 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 124,7 мг/м3 включ.)

± 20

_

св. 100 до 1000 млн-1 (св. 124,7 до 1247,5 мг/м3)

_

± 20

15

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относитель ная

Оксид азота NO

эх/no/o-zooo

от 0 до 2000 млн-1 (от 0 до 2495 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 124,7 мг/м3 включ.)

± 20

_

15

св. 100 до 2000 млн-1 (св. 124,7 до 2495)

_

± 20

Сероводород H2S

ЭХ/HiS/ 0-1

от 0 до 1 млн-1 (от 0 до 1,41 мг/м3)

от 0 до 0,007 млн-1 включ. (от 0 до 0,0099 мг/м3 включ.)

± 20

-

10

св 0,007 до 1 млн-1 (св. 0,0099 до 1,41 мг/м3)

_

± 20

ЭХ/HiS/ 0-10

от 0 до 10 млн-1 (от 0 до 14,1 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,41 мг/м3 включ.)

± 15

_

св. 1 до 10 млн-1 (св. 1,41 до 14,1 мг/м3)

_

± 15

ЭХ/HiS/ 0-50

от 0 до 50 млн-1 (от 0 до 70,8 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,41 мг/м3 включ.)

± 15

_

св. 1 до 50 млн-1 (св. 1,41 до 70,8 мг/м3)

_

± 15

ЭХ/HiS/ 0-100

от 0 до 100 млн-1 (от 0 до 141,6 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 14,1 мг/м3 включ.)

± 15

_

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относитель ная

Сероводород H2S

ЭХ/HiS/ 0-100

от 0 до 100 млн-1 (от 0 до 141,6 мг/м3)

св. 10 до 100 млн-1 (св. 1,41 до 141,6 мг/м3)

_

± 15

10

ЭХ/HiS/ 0-200

от 0 до 200 млн-1 (от 0 до 284 мг/м3)

от 0 до 20 млн-1 включ.

(от 0 до 28,4 мг/м3 включ.)

± 15

_

св. 20 до 200 млн-1 (св. 28,4 до 284 мг/м3)

_

± 15

ЭХ/HiS/ 0-500

от 0 до 500 млн-1 (от 0 до 708,4 мг/м3)

от 0 до 20 млн-1 включ.

(от 0 до 28,4 мг/м3 включ.)

± 15

_

св. 20 до 500 млн-1 (св. 28,4 до 708,4 мг/м3)

_

± 15

ЭХ/Н28/0-1000

от 0 до 1000 млн-1 (от 0 до 1416,7 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 141,6 мг/м3 включ.)

± 15

_

св. 100 до 1000 млн-1 (св. 141,6 до 1416,7 мг/м3)

_

± 15

ЭХ^/0-2000

от 0 до 2000 млн-1 (от 0 до 2833 мг/м3)

от 0 до 200 млн-1 включ. (от 0 до 284 мг/м3 включ.)

± 20

_

св. 200 до 2000 млн-1 (св. 284 до 2833 мг/м3)

_

± 20

Определяемый компонент

Модификаци я сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

Сероводород H2S

ЭХ/НгБ/О-

5000

от 0 до 5000 млн-1 (от 0 до 7083 мг/м3)

от 0 до 200 млн-1 включ. (от 0 до 284 мг/м3 включ.)

± 20

_

10

св. 200 до 5000 млн-1 (св. 284 до 7083 мг/м3)

_

± 20

ЭХ/НгБ/О-10000

от 0 до 10000 млн-1 (от 0 до 14167,38 мг/м3)

от 0 до 500 млн-1 включ. (от 0 до 708,3 включ.)

± 20

_

св. 500 до 10000 млн-1 (св. 708,3 до 14167,38 мг/м3)

_

± 20

Сероуглерод CS2

ЭХ^2/0-5

от 0 до 5 млн-1 (от 0 до 7,08 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,42 мг/м3 включ.)

± 20

_

15

св. 1 до 5 млн-1 (св. 1,42 до 7,08 мг/м3)

_

± 20

ЭХ/СБг/0-10

от 0 до 10 млн-1 (от 0 до 14,17 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,42 мг/м3 включ.)

± 20

_

св. 1 до 10 млн-1 (св. 1,42 до 14,17 мг/м3)

_

± 20

ЭХ/СБг/0-20

от 0 до 20 млн 1 (от 0 до 28,33 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,42 мг/м3 включ.)

± 20

_

св. 1 до 20 млн-1 (св. 1,42 до 28,33 мг/м3)

_

± 20

Сероуглерод CS2

ЭХ/СБг/0-50

от 0 до 50 млн-1 (от 0 до 70,84 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 7,08 мг/м3 включ.)

± 20

_

15

Определяемый компонент

Модификаци я сенсора

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

св. 5 до 50 млн-1 (св. 7,08 до 70,84 мг/м3)

_

± 20

ЭХ^2/0-100

от 0 до 100 млн-1 (от 0 до 141,67 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 14,7 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 14,7 до 141,67 мг/м3)

_

± 20

ЭХ^2/0-1000

от 0 до 1000 млн-1 (от 0 до 1416,7 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 141,67 мг/м3 включ.)

± 20

_

св. 100 до 1000 млн-1 (св. 141,67 до 1416,7 мг/м3)

_

± 20

Серная кислота H2SO4 (в пересчете на оксид серы (SO2))

ЭХ^О4/0-

20

от 0,12 до 5 млн-1 (от 0,5 до 20 мг/м3)

_

± 20

Уксусная кислота C2H4O2

ЭХ/С2Н4О2/0

-10

от 0 до 10 млн-1 (от 0 до 25 мг/м3)

от 0 до 2 млн-1 включ.

(от 0 до 5 мг/м3 включ.) св. 2 до 10 млн-1 (св. 5 до 25 мг/м3)

±20

_

Уксусная кислота C2H4O2

ЭХ/С2Н4О2/0

-30

от 0 до 30 млн-1 (от 0 до 75 мг/м3)

от 0 до 5 включ.

(от 0 до 12,5 мг/м3 включ.) св. 5 до 30 млн-1 (св 12,5 до 75 мг/м3)

_

±20

15

Фтор F2

ЭХ^2/0-1

от 0 до 1 млн-1

от 0 до 0,1 млн-1 включ.

± 15

_

30

Определяемый компонент

Модификаци я сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

(от 0 до 1,58 мг/м3)

(от 0 до 0,16 мг/м3 включ.)

св. 0,1 до 1 млн-1 (св. 0,16 до 1,58 мг/м3)

_

± 15

Фосфин РНз

ЭХ/РНз/0-5

от 0 до 5 млн-1 (от 0 до 7,07 мг/м3)

от 0 до 0,07 млн-1 включ. (от 0 до 0,1 мг/м3 включ.)

± 15

_

10

св. 0,07 до 5 млн-1 (св. 0,1 до 7,07 мг/м3)

_

± 15

ЭХ/РНз/0-10

от 0 до 10 млн-1 (от 0 до 14,3 мг/м3)

от 0 до 0,35 млн-1 включ. (от 0 до 0,49 мг/м3 включ.)

± 15

_

св. 0,35 до 10 млн-1 (св. 0,49 до 14,3 мг/м3)

_

± 15

ЭХ/РНз/0-50

от 0 до 50 млн-1 (от 0 до 70,6 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,41 мг/м3 включ.)

± 15

_

св. 1 до 50 млн-1 (св. 1,41 до 70,6 мг/м3)

_

± 15

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

Фосфин РНз

ЭХ/РНз/0-200

от 0 до 200 млн-1 (от 0 до 282,6)

от 0 до 20 млн-1 включ. (от 0 до 28,27 мг/м3 включ.)

± 20

_

10

св. 20 до 200 млн-1 (св. 28,27 до 282,6 мг/м3)

_

± 20

ЭХ/РНз/0-1000

от 0 до 1000 млн-1 (от 0 до 1413)

от 0 до 100 млн-1 включ. (от 0 до 141,3 мг/м3 включ.)

± 20

_

св. 100 до 1000 млн-1 (св. 141,3 до 1413 мг/м3)

_

± 20

ЭХ/РНз/0-2000

от 0 до 2000 млн-1 (от 0 до 2826)

от 0 до 200 млн-1 включ. (от 0 до 282,6 мг/м3 включ.)

± 20

_

св. 200 до 2000 млн-1 (св. 282,6 до 2826 мг/м3)

_

± 20

Фенол C6H5OH

ЭХ/С6Н5ОН/О-

10

от 0 до 10 млн-1 (от 0 до 39,1 мг/м3)

от 0 до 1 млн-1 включ.

(от 0 до 3,9 мг/м3 включ.)

± 15

20

св. 1 до 10 млн-1 (св. 3,9 до 39,1 мг/м3)

± 15

Формальдегид

CH2O

ЭХ/СН20/0-5

от 0 до 5 млн 1 (от 0 до 6,3 мг/м3)

от 0 до 0,19 млн-1 включ. (от 0 до 0,25 мг/м3 включ.)

± 15

_

от 0,19 до 5 млн-1 (св. 0,25 до 6,3 мг/м3)

_

± 15

Формальдегид

CH2O

ЭХ/СН20/0-10

от 0 до 10 млн-1 (от 0 до 12,6 мг/м3)

от 0 до 0,4 млн-1 включ. (от 0 до 0,5 мг/м3 включ.)

± 15

-

20

св. 0,4 до 10 млн-1 (св. 0,5 до 12,6 мг/м3)

_

± 15

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

ЭХ/СН20/0-50

от 0 до 50 млн-1 (от 0 до 63 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,2 включ.)

± 15

_

св. 1 до 50 млн-1 (св. 1,2 до 63 мг/м3)

_

± 15

ЭХ/СН20/0-100

от 0 до 100 млн-1 (от 0 до 126 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 12,6 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 12,6 до 126 мг/м3)

_

± 20

ЭХ/СН20/0-200

от 0 до 200 млн-1 (от 0 до 252,2 мг/м3)

от 0 до 20 млн-1 включ.

(от 0 до 25,2 мг/м3 включ.)

± 20

_

св. 20 до 200 млн-1 (св. 25,2 до 252,2 мг/м3)

_

± 20

ЭХ/СН20/0-500

от 0 до 500 млн 1 (от 0 до 630 мг/м3)

от 0 до 20 млн-1 включ.

(от 0 до 25,2 мг/м3 включ.)

± 20

_

св. 20 до 500 млн-1 (св. 25,2 до 630 мг/м3)

_

± 20

Формальдегид

CH2O

ЭХ/СН20/0-

2000

от 0 до 2000 млн-1 (от 0 до 2522,6 мг/м3)

от 0 до 200 млн-1 включ. (от 0 до 252,2 мг/м3 включ.)

± 20

_

20

св. 200 до 2000 млн-1 (св. 252,2 до 2522,6 мг/м3)

_

± 20

Фтористый водород HF

эх/hf/o-i

от 0 до 1 млн-1 (от 0 до 0,83 мг/м3)

от 0 до 0,5 млн-1 включ. (от 0 до 0,42 мг/м3 включ.)

± 15

_

30

св. 0,5 до 1 млн-1 (св. 0,42 до 0,83 мг/м3)

_

± 15

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

ЭХ/HF/O-IO

от 0 до 10 млн-1 (от 0 до 8,32 мг/м3)

от 0 до 0,5 млн-1 включ. (от 0 до 0,42 мг/м3 включ.)

± 15

_

св. 0,5 до 10 млн-1 (св. 0,42 до 8,32 мг/м3)

_

± 15

ЭХ/НР/0-30

от 0 до 30 млн-1 (от 0 до 25 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 0,83 мг/м3 включ.)

± 15

_

св. 1 до 30 млн-1 (св. 0,83 до 25 мг/м3)

_

± 15

ЭХ/НР/0-50

от 0 до 50 млн-1 (от 0 до 41,5 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 0,83 мг/м3 включ.)

± 20

_

св. 1 до 50 млн-1 (св. 0,83 до 41,5 мг/м3)

_

± 20

Фтористый водород HF

ЭХ/HF/O-IOO

от 0 до 100 млн-1 (от 0 до 83 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 8,32 мг/м3 включ.)

± 20

_

30

св. 10 до 100 млн-1 (св. 8,32 до 83 мг/м3)

_

± 20

эх/hf/o-iooo

от 0 до 1000 млн-1 (от 0 до 831 мг/м3)

от 0 до 50 млн-1 включ.

(от 0 до 41,5 мг/м3 включ.)

± 20

_

св. 50 до 1000 млн-1 (св. 41,5 до 831 мг/м3)

_

± 20

ЭХ/НР/0-2000

от 0 до 2000 млн-1 (от 0 до 1662 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 83,1 мг/м3 включ.)

± 20

_

св. 100 до 2000 млн-1

_

± 20

Определяемый компонент

Модификация сенсора

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

(св. 83,1 до 1662 мг/м3)

Хлор CI2

ЭХ/С12/0-10

от 0 до 10 млн-1 (от 0 до 29,5 мг/м3)

от 0 до 0,15 млн-1 включ. (от 0 до 0,44 мг/м3 включ.)

± 15

_

св. 0,15 до 10 млн-1 (св. 0,44 до 29,5 мг/м3)

_

± 15

ЭХ/а2/0-20

от 0 до 20 млн-1 (от 0 до 59 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 2,95 мг/м3 включ.)

± 15

_

св. 1 до 20 млн-1 (св. 2.95 до 59 мг/м3)

_

± 15

Хлор CI2

ЭХ/а2/0-50

от 0 до 50 млн-1 (от 0 до 147 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 14,7 мг/м3 включ.)

± 15

_

30

св. 5 до 50 млн-1 (св. 14,7 до 147 мг/м3)

_

± 15

эх/с12/о-1оо

от 0 до 100 млн-1 (от 0 до 294 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 29,4 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 29,4 до 294 мг/м3)

_

± 20

ЭХ/а2/0-200

от 0 до 200 млн-1 (от 0 до 588 мг/м3)

от 0 до 20 млн-1 включ.

(от 0 до 58,8 мг/м3 включ.)

± 20

_

св. 20 до 200 млн-1 (св. 58,8 до 588 мг/м3)

_

± 20

ЭХ/а2/0-500

от 0 до 500 млн-1 (от 0 до 1470 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 147 мг/м3 включ.)

± 20

_

св. 50 до 500 млн-1

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

(св. 147 до 1470 мг/м3)

ЭХ/С12/0-1000

от 0 до 1000 млн-1

от 0 до 100 млн-1 включ. (от 0 до 294 мг/м3 включ.)

± 20

_

(от 0 до 2940 мг/м3)

св. 100 до 1000 млн-1 (св. 294 до 2940 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

Хлористый водород HCl

ЭХ/HCL/O-I

от 0 до 1 млн-1 (от 0 до 1,52 мг/м3)

от 0 до 0,2 млн-1 включ. (от 0 до 0,3 мг/м3 включ.)

± 15

_

30

св. 0,2 до 1 млн-1 (св. 0,3 до 1,52 мг/м3)

_

± 15

эх/hcl/o-io

от 0 до 10 млн-1 (от 0 до 15,16 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 1,52 мг/м3 включ.)

± 15

_

св. 1 до 10 млн-1 (св. 1,52 до 15,16 мг/м3)

_

± 15

эх/нсь/0-50

от 0 до 50 млн-1 (от 0 до 75,78 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 7,58 мг/м3 включ.)

± 20

_

св. 5 до 50 млн-1 (св. 7,58 до 75,78 мг/м3)

_

± 20

ЭХ/HCL/ 0-100

от 0 до 100 (от 0 до 151,5 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 7,58 мг/м3 включ.)

± 20

_

св. 5 до 100 млн-1 (св. 7,58 до 151,5 мг/м3)

_

± 20

ЭХ/HCL/ 0-200

от 0 до 200 (от 0 до 303,14 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 15,6 мг/м3 включ.)

± 20

_

св. 10 до 200 млн-1 (св. 15,6 до 303,14 мг/м3)

_

± 20

Хлористый водород HCl

ЭХ/HCL/ 0-500

от 0 до 500 (от 0 до 757,8 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 75 мг/м3 включ.)

± 20

_

30

св. 50 до 500 млн-1 (св. 75 до 757,8 мг/м3)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

ЭХ/HCL/ 01000

от 0 до 1000 (от 0 до 1515 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 151,5 мг/м3 включ.)

± 20

_

св. 100 до 1000 млн-1 (св. 151,5 до 1515 мг/м3)

_

± 20

ЭХ/HCL/ 05000

от 0 до 5000 (от 0 до 7578 мг/м3)

от 0 до 500 млн-1 включ. (от 0 до 757,8 мг/м3 включ.)

± 20

_

св. 500 до 5000 млн-1 (св. 757,8 до 7578 мг/м3)

_

± 20

Цианистый водород HCN

ЭХ/ HCN / 0-10

от 0 до 10 млн-1 (от 0 до 11,2)

от 0 до 0,5 млн-1 включ. (от 0 до 0,56 мг/м3 включ.)

± 15

_

10

св. 0,5 до 10 млн-1 (св. 0,56 до 11,2 мг/м3)

_

± 15

ЭХ/ HCN / 0-30

от 0 до 30 млн-1 (от 0 до 33,6)

от 0 до 1 млн-1 включ. (от 0 до 1,12 мг/м3 включ.)

± 15

_

св. 1 до 30 млн-1 (св. 1,12 до 33,6 мг/м3)

_

± 15

Цианистый водород HCN

ЭХ/ HCN / 0

100

от 0 до 100 млн-1 (от 0 до 112)

от 0 до 10 млн-1 включ.

(от 0 до 11,2 мг/м3 включ.)

± 15

_

10

св. 10 до 100 млн-1 (св. 11,2 до 112 мг/м3)

_

± 15

ЭХ/ HCN / 0

200

от 0 до 200 млн-1 (от 0 до 224,7)

от 0 до 20 млн-1 включ.

(от 0 до 22,4 мг/м3 включ.)

± 15

_

св. 20 до 200 млн-1 (св. 22,4 до 224,7 мг/м3)

_

± 15

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

ЭХ/ HCN / 0

1000

от 0 до 1000 млн-1 (от 0 до 1120)

от 0 до 100 млн-1 включ. (от 0 до 112 мг/м3 включ.)

± 20

_

св. 100 до 1000 млн-1 (св. 112 до 1120 мг/м3)

_

± 20

Этилен С2Н4

ЭХ/ С2Н4/0-10

от 0 до 10 млн-1 (от 0 до 11,6 мг/м3)

от 0 до 1 млн-1 включ.

(от 0 до 1,1 мг/м3 включ.) св. 1 до 10 млн-1 (св 1,1 до 11,6 мг/м3)

± 20

_

20

ЭХ/ С2Н4/0-100

от 0 до 100 млн-1 (от 0 до 116 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 11,6 мг/м3 включ.)

_

± 20

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

Этилен С2Н4

ЭХ/ С2Н4/О-1ОО

от 0 до 100 млн-1 (от 0 до 116 мг/м3)

св. 10 до 100 млн-1 (св. 11,6 до 116 мг/м3)

20

ЭХ/ С2Н4/О-2ОО

от 0 до 200 млн-1 (от 0 до 232,6 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 11,6 мг/м3 включ.)

± 20

_

св. 10 до 200 млн-1 (св. 11,6 до 232,6 мг/м3)

_

± 20

ЭХ/ С2Н4/О-ЗОО

от 0 до 300 млн-1 (от 0 до 350 мг/м3)

от 0 до 30 млн-1 включ. (от 0 до 35 мг/м3 включ.)

± 20

_

св. 30 до 300 млн-1 (св. 35 до 350 мг/м3)

_

± 20

ЭХ/ С2Н4/0-2000

от 0 до 2000 млн-1 (от 0 до 2327 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 116 включ.)

± 20

_

20

св. 100 до 2000 млн-1 (св. 116 до 2327 мг/м3)

_

± 20

Щелочи едкие (в пересчете на водород H2)

ЭХ/xOH/ 0-10

от 0,15 до 6,15 млн-1 (от 0,25 до 10 мг/м3)

± 20

_

Определяемый компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1, (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительн ая

П р и м е ч а н и я:

1 При контроле в воздухе рабочей зоны компонентов, указанных в руководстве по эксплуатации, но не приведенных в таблице, газоанализаторы применяются в качестве индикаторов для предварительной оценки содержания компонентов с последующим анализом по МИ, разработанным и аттестованным в соответствии с ГОСТ Р 8.563-2009.

2 Диапазон показаний выходных сигналов соответствует диапазону измерений. В зависимости от заказа диапазон показаний может быть изменен производителем. Диапазон показаний не может быть меньше диапазона измерений.

3 Пересчет значений объемной доли Х, млн-1, в массовую концентрацию С, мг/м3, проводят по формуле: C=X-M/Vm, где С - массовая концентрация компонента, мг/м3; M - молярная масса компонента, г/моль; Vm - молярный объем газа-разбавителя - воздуха, равный 24,06, при условиях (20 °C и 101,3 кПа по ГОСТ 12.1.005-88), дм3/моль.

Определяемы й компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

Акрилонитрил C3H3N

ФИД/СзНз^10

от 0 до 10 млн-1 (от 0 до 22,1 мг/м3)

от 0 до 0,7 млн-1 включ. (от 0 до 1,45 мг/м3 включ.)

± 20

_

15

св. 0,7 до 10 млн-1 (св. 1,45 до 22,1 мг/м3)

_

± 20

Акролеин C3H4O

ФИД/СзН4О-10

от 0 до 10 млн-1 (от 0 до 24,9 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 4,98 мг/м3 включ.)

± 20

_

св. 2 до 10 млн-1 (св. 4,98 до 24,9 мг/м3)

_

± 20

Аммиак NH3

ФИД/N 13-100

от 0 до 100 млн-1 (от 0 до 71 мг/м3)

от 0 до 20 млн-1включ.

(от 0 до 14,2 мг/м3 включ.)

± 15

_

св. 20 до 100 млн-1 (св. 14,2 до 71 мг/м3)

_

± 15

фид/ni i 3-1000

от 0 до 1000 млн-1 (от 0 до 710 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 71 мг/м3 включ.)

± 15

_

св. 100 до 1000 млн-1 (св. 71 до 710 мг/м3)

_

± 15

Арсин AsH3

ФИД/AsH -3

от 0 до 3 млн-1 (от 0 до 9,7 мг/м3)

от 0 до 0,1 млн-1 включ. (от 0 до 0,32 мг/м3 включ.)

± 20

_

св. 0,1 до 3 млн-1 (св. 0,32 до 9,7 мг/м3)

_

± 20

Арсин AsH3

ФИД/AsH -10

от 0 до 10 млн-1 (от 0 до 32,4 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 6,48 мг/м3 включ.)

± 20

_

15

св. 2 до 10 млн-1 (св. 6,48 до 32,4 мг/м3)

_

± 20

Определяемы й компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

Ацетонитрил C2H3N

ФИД/С2Нз^10

от 0 до 10 млн-1 (от 0 до 17,1 мг/м3)

от 0 до 6 млн-1 включ. (от 0 до 10,2 мг/м3 включ.)

± 15

_

св. 6 до 10 млн-1 (св. 10,2 до 17,1 мг/м3)

_

± 15

Бензол СбНб

ФИД/С6Н6-1О

от 0 до 10 млн-1 (от 0 до 32,5 мг/м3)

от 0 до 4,6 млн-1 включ. (от 0 до 15 мг/м3 включ.)

± 20

_

св. 4,6 до 10 млн-1 (св. 15 до 32,5 мг/м3)

_

± 20

ФИД/С6Н6-1ОО

от 0 до 100 млн-1 (от 0 до 325 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 32,5 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 32,5 до 325 мг/м3)

_

± 20

ФИД/С6Н6-5ОО

от 0 до 500 млн-1 (от 0 до 1625 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 325 мг/м3 включ.)

± 20

_

св. 100 до 500 млн-1 (св. 325 до 1625 мг/м3)

_

± 20

Бензол СбНб

ФИД/С6Н6-

1000

от 0 до 500 млн-1 (от 0 до 1625 мг/м3)

± 25

_

15

1-бутанол C4H9OH

ФИД/С4Н9ОН-

10

от 0 до 10 млн-1 (от 0 до 30,8 мг/м3)

от 0 до 3,2 млн-1 включ. (от 0 до 9,9 включ.)

± 20

_

св. 3,2 до 10 млн-1 (св. 9,9 до 30,8 мг/м3)

_

± 20

ФИЖ4Н9ОН-

40

от 0 до 40 млн-1 (от 0 до 123,3 мг/м3)

от 0 до 9,7 млн-1 включ. (от 0 до 29,9 мг/м3 включ.)

± 20

_

Определяемы й компонент

Модификация сенсора

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

св. 9,7 до 40 млн-1 (св. 29,9 до 123,3 мг/м3)

_

± 20

ФИД/С4Н9ОН-

100

от 0 до 100 млн-1 (от 0 до 308)

от 0 до 10 млн-1 включ. (от 0 до 30,8 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 30,8 до 308 мг/м3)

_

± 20

Бром ВГ2

ФИД/Вг2-2

от 0 до (от 0 до 1

0,2 млн-1 включ.

,33 мг/м3 включ.)

± 20

_

Бутилацетат

C6H12O2

ФИД/С6Н12О2-

50

от 0 до 50 млн-1 (от 0 до 241,5 мг/м3)

от 0 до 5 млн-1 включ. (от 0 до 24,15 мг/м3 включ.)

± 20

_

св. 5 до 50 млн-1 (св. 24,15 до 241,5 мг/м3)

_

± 20

Бутилацетат

C6H12O2

ФИД/С6Н12О2-

100

от 0 до 100 млн-1 (от 0 до 483 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 48,3 мг/м3 включ.)

± 20

_

15

св. 10 до 100 млн-1 (св. 48,3 до 483 мг/м3)

_

± 20

1,3-бутадиен (ДИВИНИЛ) С4Н6

ФИД/С4Н6-500

от 0 до 500 млн-1 (от 0 до 1125 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 112 мг/м3 включ.)

± 20

_

св. 50 до 500 млн-1 (св. 112 до 1125 мг/м3)

_

± 20

2-бутанон (метилэтил-кетон) C4H8O

ФИД/С4Н8О-

500

от 0 до 500 млн-1 (от 0 до 1500 мг/м3)

от 0 до 60 млн-1 включ. (от 0 до 180 мг/м3 включ.)

± 15

_

св. 60 до 500 млн-1 (св. 180 до 1500 мг/м3)

_

± 15

Определяемы й компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

Винилхлорид C2H3CI

ФИД/С2НзС1-

10

от 0 до 10 млн-1 (от 0 до 26 мг/м3)

от 0 до 1,9 млн-1 включ. (от 0 до 5 мг/м3 включ.)

± 20

_

св. 1,9 до 10 млн-1 (св. 5 до 26 мг/м3)

_

± 20

ФИД/С2НзС1-

100

от 0 до 100 млн-1 (от 0 до 260 мг/м3)

от 0 до 10 млн-1 включ. (от 0 до 26 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 26 до 260 мг/м3)

_

± 20

Винилхлорид C2H3C1

ФИД/С2НзС1-500

от 0 до 500 млн-1 (от 0 до 1300 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 260 включ.)

± 20

_

15

св. 100 до 500 млн-1 (св. 260 до 1300 мг/м3)

_

± 20

ФИД/С2НзС1-500/1

от 0 до 500 млн-1 (от 0 до 1300 мг/м3)

± 25

_

Гексафторид серы SF6

ФИДЖ-100

от 0 до 100 млн-1 (от 0 до 608 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 12,16 включ.)

± 20

_

св. 2 до 100 млн-1 (св. 12,16 до 608 мг/м3)

_

± 20

ФИДЖ-100/1

от 0 до 100 млн-1 (от 0 до 608 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 60,8 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 60,8 до 608 мг/м3)

_

± 20

Диэтиламин C4H11N

ФИД/С4Нп^

10

от 0 до 10 млн-1 (от 0 до 30,4 мг/м3)

от 0 до 3 млн-1 включ. (от 0 до 9,1 мг/м3 включ.)

± 20

_

Определяемы й компонент

Модификация сенсора

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

св. 3 до 10 млн-1 (св. 9,1 до 30,4 мг/м3)

_

± 20

ФИД^Нц^

40

от 0 до 40 млн-1 (от 0 до 121,6 мг/м3)

от 0 до 9,8 млн-1 включ. (от 0 до 29,8 мг/м3 включ.)

± 20

_

Диэтиламин C4H11N

ФИД^Нц^

40

от 0 до 40 млн-1 (от 0 до 121,6 мг/м3)

св. 9,8 до 40 млн-1 (св. 29,8 до 121,6 мг/м3)

_

± 20

15

ФИД/С4Нп^

100

от 0 до 100 млн-1 (от 0 до 304 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 30,4 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 30,4 до 304 мг/м3)

_

± 20

1,2-диметилбензол (о-ксилол) o-C8H10

ФИД/о- C8H10-

10

от 0 до 10 млн-1 (от 0 до 44,2 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 8,82 мг/м3 включ.)

± 20

_

св. 2 до 10 млн-1 (св. 8,82 до 44,2 мг/м3)

_

± 20

ФИД/о-С8Н10-

100

от 0 до 100 млн-1 (от 0 до 442 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 44,2 мг/м3 включ.)

± 15

_

св. 10 до 100 млн-1 (св. 44,2 до 442 мг/м3)

_

± 15

1,3-диметилбензол (м-ксилол) m-C8Hio

ФИД/m- C8H10-

10

от 0 до 10 млн-1 (от 0 до 44,2 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 8,82 мг/м3 включ.)

± 20

_

св. 2 до 10 млн-1 (св. 8,82 до 44,2 мг/м3)

_

± 20

ФИД/m-C8H10-

100

от 0 до 100 млн-1 (от 0 до 442 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 44,2 мг/м3 включ.)

± 15

_

Определяемы й компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

1,3-диметилбензол (м-ксилол) m—C8Hio

ФИД^^Ны-

100

от 0 до 100 млн-1 (от 0 до 442 мг/м3)

св. 10 до 100 млн-1 (св. 44,2 до 442 мг/м3)

_

± 15

15

1,4-диметилбензол (п-ксилол) P-C8H10

ФИД/-Р-С8Н10-

100

от 0 до 10 млн-1 (от 0 до 44,2 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 8,82 мг/м3 включ.)

± 20

_

св. 2 до 10 млн-1 (св. 8,82 до 44,2 мг/м3)

_

± 20

ФИД/-Р-С8Н10-

100

от 0 до 100 млн-1 (от 0 до 442 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 44,2 мг/м3 включ.)

± 15

_

св. 10 до 100 млн-1 (св. 44,2 до 442 мг/м3)

_

± 15

2,3-дитиабутан (диметилдисул ьфид) C2H6S2

ФИД/С2Н6S2-2

от 0 до 2 млн-1 (от 0 до 7,8 мг/м3)

от 0 до 0,35 млн-1 включ. (от 0 до 1,37 мг/м3 включ.)

± 20

_

св. 0,35 до 2 млн-1 (св. 1,37 до 7,8 мг/м3)

_

± 20

ФИД/С2Н6S2-10

от 0 до 10 млн-1 (от 0 до 39,2 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 7,8 мг/м3 включ.)

± 20

_

св. 2 до 10 млн-1 (св. 7,8 до 39,2 мг/м3)

_

± 20

Определяемы й компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

Дисульфид углерода (сероуглерод) CS2

ФИД^-Ю

от 0 до 10 млн-1 (от 0 до 31,7 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 3,17 мг/м3 включ.)

± 20

_

15

св. 1 до 10 млн-1 (св. 3,17 до 31,7 мг/м3)

_

± 20

Диметил-сульфид C2H6S

ФИД/C2H6S -5

от 0 до 5 млн-1 (от 0 до 12,9 мг/м3)

от 0 до 1 млн-1 включ. (от 0 до 2,58 мг/м3 включ.)

± 20

_

св. 1 до 5 млн-1 (св. 2,58 до 12,9 мг/м3)

_

± 20

ФИД/С2И68 -

100

от 0 до 100 млн-1 (от 0 до 258 мг/м3)

от 0 до 20 млн-1 включ. (от 0 до 51,6 мг/м3включ.)

± 20

_

св. 20 до 100 млн-1 (св. 51,6 до 258 мг/м3)

_

± 20

1,2-дихлорэтан С2Н4С12

ФИД/С2Н4С12-

20

от 0 до 20 млн-1 (от 0 до 82,3)

от 0 до 2 млн-1 включ. (от 0 до 8,23 мг/м3 включ.)

± 20

_

св. 2 до 20 млн-1 (св. 8,23 до 82,3 мг/м3)

_

± 20

Диметиловый эфир C2H6O

ФИД/С2Н6О-

500

от 0 до 500 млн-1 (от 0 до 958)

от 0 до 100 млн-1 включ. (от 0 до 192 мг/м3 включ.)

± 15

_

св. 100 до 500 млн-1 (св. 192 до 958 мг/м3)

_

± 15

Моноэтанолам ин (2-аминоэтанол) C2H7NO

ФИД/('21Ь\О-

3

от 0 до 3 млн-1 (от 0 до 7,6 мг/м3)

от 0 до 0,2 млн-1 включ. (от 0 до 0,5 мг/м3 включ.)

± 20

_

15

св. 0,2 до 3 млн-1 (св. 0,5 до 7,6 мг/м3)

_

± 20

Определяемы й компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

ФИД/('21Ь\О-

10

от 0 до 10 млн-1 (от 0 до 25,4 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 5,1 мг/м3 включ.)

± 20

_

св. 2 до 10 млн-1 (св. 5,1 до 25,4 мг/м3)

_

± 20

2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8

ФИД/С4Н8-1О

от 0 до 10 млн-1 (от 0 до 23,3 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 4,6 мг/м3 включ.)

± 20

_

св. 2 до 10 млн-1 (св. 4,6 до 23,3 мг/м3)

_

± 20

ФИД/С4Н8-1ОО

от 0 до 100 млн-1 (от 0 до 233 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 23,3 мг/м3 включ.)

± 20

_

св. 10 до 100 млн-1 (св. 23,3 до 233 мг/м3)

_

± 20

ФИД/С4Н8-

1000

от 0 до 1000 млн-1 (от 0 до 2330 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 233 мг/м3включ.)

± 15

_

св. 100 до 1000 млн-1 (св. 233 до 2330 мг/м3)

_

± 15

2-метилпропен (изобутилен) (ЛОС по изобутилену) i-C4H8

ФИДЛ-С4Н8-

6000

от 0 до 6000 млн-1 (от 0 до 13980 мг/м3)

от 0 до 500 млн-1 включ. (от 0 до 1165 мг/м3 включ.)

± 15

_

15

св. 500 до 6000 млн-1 (св. 1165 до 13980 мг/м3)

_

± 15

Метанол

CH3OH

ФИД/СНзОН-

10

от 0 до 10 млн-1 (от 0 до 13,3 мг/м3)

от 0 до 3,75 млн-1 включ. (от 0 до 4,98 мг/м3 включ.)

± 15

_

св. 3,75 до 10 млн-1 (св. 4,98 до 13,3 мг/м3)

_

± 15

Определяемы й компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

ФИД/СНзОН-

40

от 0 до 40 млн-1 (от 0 до 53,2 мг/м3)

от 0 до 11,2 млн-1 включ. (от 0 до 14,9 мг/м3 включ.)

± 15

_

св. 11,2 до 40 млн-1 (св. 14,9 до 53,2 мг/м3)

_

± 15

ФИД/СНзОН-

40

от 0 до 40 млн-1 (от 0 до 53,2 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 13,3 мг/м3 включ.)

± 20

_

св. 10 до 40 млн-1 (св. 13,3 до 53,2 мг/м3)

_

± 20

Метилбензол (толуол) C7H8

ФИД/С7Н8-1О

от 0 до 10 млн-1 (от 0 до 38,3 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 7,66 мг/м3 включ.)

± 20

_

св. 2 до 10 млн-1 (св. 7,66 до 38,3 мг/м3)

_

± 20

Метилбензол (толуол) C7H8

ФИД/С7Н8-4О

от 0 до 40 млн-1 (от 0 до 153,3 мг/м3)

от 0 до 13 млн-1 включ.

(от 0 до 49,8 мг/м3 включ.)

± 15

_

15

св. 13 до 40 млн-1 (св. 49,8 до 153,3 мг/м3)

_

± 15

ФИД/С7Н8-1ОО

от 0 до 100 млн-1 (от 0 до 383 мг/м3)

от 0 до 13 млн-1 включ.

(от 0 до 49,8 мг/м3 включ.)

± 15

_

св. 13 до 100 млн-1 (св. 49,8 до 383 мг/м3)

_

± 15

Метантиол (метилмеркапт ан) CH3SH

ФИД/CHзSH-

10

от 0 до 10 млн-1 (от 0 до 20 мг/м3)

от 0 до 0,4 млн-1 включ. (от 0 до 0,8 включ.)

± 20

_

св. 0,4 до 10 млн-1 (св. 0,8 до 20 мг/м3)

_

± 20

Определяемы й компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

ФИД/CHзSH-

20

от 0 до 20 млн-1 (от 0 до 40 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 4 мг/м3 включ.)

± 20

_

св. 2 до 20 млн-1 (св. 4 до 40 мг/м3)

_

± 20

Муравьиная кислота CH2O2

ФИД/СН202-10

от 0 до 10 млн-1 (от 0 до 19,1 мг/м3)

от 0 до 0,5 млн-1 включ. (от 0 до 0,96 мг/м3 включ.)

± 20

_

св. 0,5 до 10 млн-1 (св. 0,96 до 19,1 мг/м3)

_

± 20

2-метилпропан (изобутан) i-C4Hio

ФИД/С4Н1о-

1000

от 0 до 1000 млн-1 (от 0 до 2417 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 241 мг/м3 включ.)

± 15

_

15

св. 100 до 1000 млн-1 (св. 241 до 2417 мг/м3)

_

± 15

2-метил-1-пропанол (изобутанол) PC4H9OH

ФИД/С4Н9ОН-

20

от 0 до 20 млн-1 (от 0 до 61,6 мг/м3)

от 0 до 3 млн-1 включ. (от 0 до 9,2 мг/м3 включ.)

± 20

_

св. 3 до 20 млн-1 (св. 9,2 до 61,6 мг/м3)

_

± 20

н-гептан С7Н16

ФИД/С7Н16-500

от 0 до 500 млн-1 (от 0 до 2084 мг/м3)

от 0 до 50 млн-1 включ. (от 0 до 208 мг/м3 включ.)

± 15

_

св. 50 до 500 млн-1 (св. 208 до 2084 мг/м3)

_

± 15

ФИД/С7Н16-

2000

от 0 до 2000 млн-1 (от 0 до 8334 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 416 включ.)

± 15

_

св. 100 до 2000 млн-1 (св. 416 до 8334 мг/м3)

_

± 15

Определяемы й компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

н-гексан СбН14

ФИД/С6Н14-

1000

от 0 до 1000 млн-1 (от 0 до 3584 мг/м3)

от 0 до 84 млн-1 включ. (от 0 до 301 мг/м3 включ.)

± 20

_

св. 84 до 1000 млн-1 (св. 301 до 3584 мг/м3)

_

± 20

Нафталин С10Н

ФИД/С1оН8-1О

от 0 до 10 млн-1 (от 0 до 53,3 мг/м3)

от 0 до 3,7 млн-1 включ. (от 0 до 19,7 мг/м3включ.)

± 20

_

15

св. 3,7 до 10 млн-1 (св. 19,7 до 53,3 мг/м3)

_

± 20

н-пропилацетат

C5H10O2

ФИД/С5Н1о02-

10

от 0 до 10 млн-1 (от 0 до 42,5 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 8,5 мг/м3 включ.)

± 20

_

св. 2 до 10 млн-1 (св. 8,5 до 42,5 мг/м3)

_

± 20

ФИД/С5Н1о02-

100

от 0 до 100 млн-1 (от 0 до 425 мг/м3)

от 0 до 30 млн-1 включ. (от 0 до 127,5 мг/м3 включ.)

± 20

_

св. 30 до 100 млн-1 (св. 127,5 до 425 мг/м3)

_

± 20

2-пропанон (ацетон) СзНбО

ФИД/СзН6О-

1000

от 0 до 1000 млн-1 (от 0 до 2415 мг/м3)

от 0 до 80 млн-1 включ. (от 0 до 193 мг/м3 включ.)

± 15

_

св. 80 до 1000 млн-1 (св. 193 до 2415 мг/м3)

_

± 15

Пропилен (пропен) C3H6

ФИД/СзН6-10

от 0 до 10 млн-1 (от 0 до 17,5 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 3,5 мг/м3 включ.)

± 15

_

св. 2 до 10 млн-1 (св. 3,5 до 17,5 мг/м3)

_

± 15

Определяемы й компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала То,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

Пропилен (пропен) СзНб

ФИД/СзН6-100

от 0 до 100 млн-1 (от 0 до 175 мг/м3)

от 0 до 10 млн-1 включ.

(от 0 до 17,5 мг/м3 включ.)

± 20

_

15

св. 10 до 100 млн-1 (св. 17,5 до 175 мг/м3)

_

± 20

ФИД/СзН6-300

от 0 до 300 млн-1 (от 0 до 561 мг/м3)

от 0 до 50 млн-1 включ.

(от 0 до 93,5 мг/м3 включ.)

± 15

_

св. 50 до 300 млн-1 (св. 93,5 до 561 мг/м3)

_

± 15

2-пропанол (изопропанол) РС3Н7ОН

ФИД/i-

C3H7OH-IO

от 0 до 10 млн-1 (от 0 до 25 мг/м3)

от 0 до 4 млн-1 включ. (от 0 до 10 мг/м3 включ.)

± 20

_

св. 4 до 10 млн-1 (св. 10 до 25 мг/м3)

_

± 20

ФИД/i-C3H7OH-IOO

от 0 до 100 млн-1 (от 0 до 255 мг/м3)

от 0 до 20 млн-1 включ. (от 0 до 50 мг/м3 включ.)

± 20

_

св. 20 до 100 млн-1 (св. 50 до 255 мг/м3)

_

± 20

Тетраэтилортос иликат (TEOC) C8H20O4Si

ФИД/C8H2oO4Si

-1OO

от 0 до 100 млн-1 (от 0 до 864 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 17,3 мг/м3 включ.)

± 20

_

св. 2 до 100 млн-1 (св. 17,3 до 864 мг/м3)

_

± 20

2,6-толуиленди-изоцианат СзСбНз (NCO)2

ФИД/СзСбНз (NCO)2-1

от 0 до 1 млн-1 (от 0 до 7,24 мг/м3)

от 0 до 0,1 млн-1 включ. (от 0 до 0,72 мг/м3 включ.)

± 20

_

15

св. 0,1 до 1 млн-1 (св. 0,72 до 7,24 мг/м3)

_

± 20

Определяемы й компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

Уксусная кислота C2H4O2

ФИЖ2Н4О2-

100

от 0 до 10 млн-1 (от 0 до 25 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 5 мг/м3 включ.)

± 20

_

св. 2 до 10 млн-1 (св. 5 до 25 мг/м3)

_

± 20

ФИЖ2Н4О2-

100

от 0 до 100 млн-1 (от 0 до 250 мг/м3)

± 20

_

Фенилэтилен (стирол) (винилбензол) C8H8

ФИД/С8Н8-1О

от 0 до 10 млн-1 (от 0 до 43,3 мг/м3)

от 0 до 2 млн-1 включ. (от 0 до 8,6 мг/м3включ.)

± 20

_

св. 2 до 10 млн-1 (св. 8,6 до 43,3 мг/м3)

_

± 20

ФИД/С8Н8-40

от 0 до 40 млн-1 (от 0 до 1732 мг/м3)

от 0 до 6,9 млн-1 включ. (от 0 до 29,9 мг/м3включ.)

± 20

_

св. 6,9 до 40 млн-1 (св. 29,9 до 1732 мг/м3)

_

± 20

Определяемы й компонент

Модификация сенсора

Диапазон измерений объемной доли, млн-1 (массовой концентрации, мг/м3)

Пределы допускаемой основной погрешности, %

Время установления выходного сигнала Т0,9, с, не более

приведенная к ВПИ (верхнему пределу диапазона измерений)

относительная

Фенилэтилен (стирол) (винилбензол) C8H8

ФИД/С8Н8-5ОО

от 0 до 500 млн-1 (от 0 до 2165 мг/м3)

от 0 до 100 млн-1 включ. (от 0 до 433 мг/м3 включ.)

± 20

_

15

св. 100 до 500 млн-1 (св. 433 до 2165 мг/м3)

_

± 20
