Вольтметры универсальные АКИП-2106
| Номер в ГРСИ РФ: | 96403-25 |
|---|---|
| Категория: | Вольтметры |
| Производитель / заявитель: | Фирма "SIGLENT TECHNOLOGIES CO., Ltd.", Китай |
Вольтметры универсальные АКИП-2106 (далее - вольтметры) предназначены для измерений напряжения и силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления постоянному току и электрической емкости.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96403-25 | ||||||||||||||||||
| Действует | по 11.09.2030 | ||||||||||||||||||
| Наименование | Вольтметры универсальные | ||||||||||||||||||
| Модель | АКИП-2106 | ||||||||||||||||||
| Модификации |
АКИП-2106/1 АКИП-2106/2 |
||||||||||||||||||
| Приказы |
№1946 от
11.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b321868f-29c8-055d-d747-1e7877ca3df2 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
SIGLENT TECHNOLOGIES CO., LTD., КИТАЙ, 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101
Поверка
| Методика поверки / информация о поверке |
МП-ПР-28-2025 Государственная система обеспечения единства измерений. Вольтметры универсальные АКИП-2106. Методика поверки
(с 11.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96403-25: Описание типа
2025-96403-25.pdf
Файл устарел
|
Скачать | 185.4 КБ | |
|
96403-25: Методика поверки
2025-mp96403-25.pdf
Файл устарел
|
Скачать | 4.9 MБ | |
|
96403-25: Описание типа
2025-96403-25-1.pdf
|
Скачать | 185.4 КБ | |
|
96403-25: Методика поверки
МП-ПР-28-2025
2025-mp96403-25-1.pdf
|
Скачать | 4.9 MБ |
Описание типа
Назначение
Вольтметры универсальные АКИП-2106 (далее - вольтметры) предназначены для измерений напряжения и силы постоянного и переменного тока, частоты переменного тока, электрического сопротивления постоянному току и электрической емкости.
Описание
Конструктивно вольтметры представляют собой компактные моноблочные переносные электроизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия вольтметров основан на аналого-цифровом преобразовании входных аналоговых сигналов и дальнейшей их обработке при помощи встроенного микроконтроллера.
Вольтметры представляют собой приборы, выполненные на основе встроенного микроконтроллера и аналоговых схем измерений. На передней панели вольтметров расположены дисплей, кнопки управления, измерительные гнёзда, кнопка включения.
На задней панели расположены: гнездо для подключения сетевого шнура питания, сетевой предохранитель, интерфейсы дистанционного управления (USB, LAN), разъемы входа и выхода синхронизации VMC, выход сканера (при наличии опции 16-канальнго сканера SC1016).
Вольтметры выпускаются в модификациях АКИП-2106/1, АКИП-2106/2, различающиеся между собой значениями погрешностей измеряемых величин, разрядностью дисплея.
Дополнительно вольтметры могут комплектоваться следующими дополнительными опциями: SC1016 - опция 16-канальнго сканера, SCD30A - токовый шунт до 30 А, опция GPIB - интерфейс GPIB.
Серийный номер, идентифицирующий каждый экземпляр вольтметров, в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 2.
Для предотвращения несанкционированного доступа предусмотрена пломбировка одного из винтов крепления корпуса. Пломбировка может осуществляться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений. Общий вид вольтметров и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения серийного номера и места пломбировки представлены на рисунке 2.
А
Модификация АКИП-2106/2
Модификация АКИП-2106/1

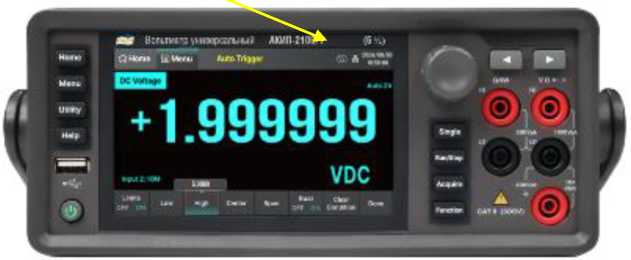

Рисунок 1 - Общий вид вольтметров и места нанесения знака утверждения типа (А)
В

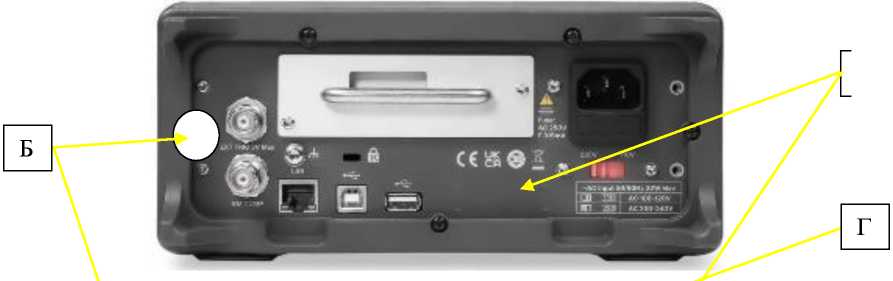

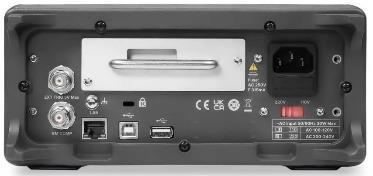

Вид задней панели при наличии опции 16-канального сканера SC1016

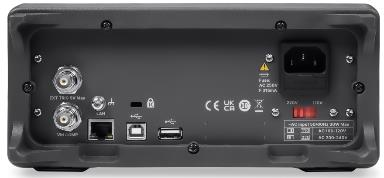

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б), место нанесения заводского номера (В) и знака поверки (Г).
Программное обеспечение
Программное обеспечение (ПО) вольтметров записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже 0.0.0.1 |
Технические характеристики
Таблица 2 - Метрологические характеристики в режиме измерений напряжения постоянного тока
|
Модификация |
Верхний предел диапазона измерений, В |
Пределы допускаемой основной абсолютной погрешности, В1) |
Пределы допускаемой дополнительной абсолютной погрешности, В/°С2) |
|
АКИП-2106/1 |
0,2 |
±(4,0П0^их+2,340^ипр) |
±(0,5- 10-5-Ux+0,3- 10-5^пр) |
|
2 |
±(3,5-10’5-их+0,6-10’5-ипр) |
±(0,540^их+0,1П0^ипр) | |
|
20 |
±(4Д10^их+0,440^ипр) | ||
|
200 |
±(5,540’5-их+0,8-10’5-ипр) | ||
|
1000 |
±(4,5-10 5< ■! • 10-^ипр) | ||
|
АКИП-2106/2 |
0,2 |
±(1Л10^их+4,040-^ипр) |
±( 1,5 40^Ux+0,5 40—5^) |
|
2 |
±(1Л10-4^х+3,040^ипр) |
±(1,040^их+0,5П0^ипр) | |
|
20 |
±(1Л10-4^х+4,040^ипр) |
±(2,040^их+0,5П0^ипр) | |
|
200 |
±(1Л10-^их+3,040^ипр) |
±(1,540-^их+0Л10^ипр) | |
|
1000 |
±(1Л10-^их+3,040^ипр) |
±(1,540-^их+0Л10^ипр) | |
|
Примечания 1) - нормируется при температуре окружающего воздуха св. 18 °С до +28 °С включ.; 2) - нормируется при температуре окружающего воздуха от 0 °С до +18 °С включ., св. +28 °С до +50 °С включ.; Ux - измеренное значение напряжения постоянного тока, В ипр - значение верхнего предела диапазона измерений, В | |||
Таблица 3 - Метрологические характеристики в режиме измерений силы постоянного тока
|
Модификация |
Верхний предел диапазона измерений, А |
Пределы допускаемой основной абсолютной погрешности, А1) |
Пределы допускаемой дополнительной абсолютной погрешности, А/°С2 |
|
АКИП-2106/1 |
2А0-4 |
±(5Д10-Мх+5Д10-Чпр) |
±(2Д10-Чх+2,6А0-Чпр) |
|
2-10-3 |
±(5Д10-Мх+2Д10-Чпр) |
±(2Д10-Чх+0,Ь10-Чпр) | |
|
2-10-2 |
±(5Д10-Мх+5Д10-Чпр) |
±(2Д10-Чх+1,5А0-Чпр) | |
|
2-10-1 |
±(5Д10-Мх+2Д10-Чпр) |
±(2Д10-Чх+0,1А0-Чпр) | |
|
2 |
±(1,0-10-3-1х+1,2-10-4-1Пр) |
±(5Д10-Чх+0,8А0-Чпр) | |
|
10 |
±(1,540-Мх+5Д10-Чпр) |
±(5Д10-Чх+1,8А0-Чпр) | |
|
АКИП-2106/2 |
2-10-4 |
±(5,540-Мх+5Д10-Чпр) |
±(3Д10-Чх+1Д10-Чпр) |
|
2-10-3 |
±(5,540-Мх+5Д10-Чпр) |
±(2Д10-Чх+1Д10-Чпр) | |
|
2А0-2 |
±(9,540-Мх+2Д10-Мпр) |
±(8Д10-Чх+1Д10-Чпр) | |
|
2-10-1 |
±(7Д10-Мх+8Д10-Чпр) |
±(5Д10-Чх+1Д10-Чпр) | |
|
2 |
±(1,740-Мх+2Д10-Мпр) |
±(1,3-10'4-1х+1,0-10-5-1пр) | |
|
10 |
±(2,540-Мх+1Д10-Мпр) |
±(8Д10-Чх+1Д10-Чпр) | |
|
Примечания 1) - нормируется при температуре окружающего воздуха св. 18 °С до +28 °С включ.; 2) - нормируется при температуре окружающего воздуха от 0 °С до +18 °С включ., св. +28 °С до +50 °С включ.; Ix - измеренное значение силы постоянного тока, А; 1п р - значение верхнего предела диапазона измерений, А. | |||
Таблица 4 - Метрологические характеристики в режиме измерений напряжения переменного тока модификация АКИП-2106/1
|
Верхний предел диапазона измерений, В |
Пределы допускаемой основной абсолютной погрешности, В в диапазонах частот, Гц | ||
|
от 3 до 5 включ. |
св. 5 до 10 включ. |
св. 10 до 2 • 104 включ. | |
|
0,2 |
±(140-2^их+440-^ипр) |
±(3,540-^их+4Д10-4^пр) |
±(6^10-4/их+3^10-4/ипр) |
|
2 |
±(140-2^их+340-^ипр) |
±(3,540-^их+3Д10-4^ипр) |
±(6^10-4/их+3^10-4/ипр) |
|
20 |
±(140-2^их+440-^ипр) |
±(3,540-^их+4Д10-4^пр) |
±(8^10-4/их+4^10-4/ипр) |
|
200 |
±(140-2^их+440-^ипр) |
±(3,540-^их+4Д10-4^пр) |
±(8^10-4/их+4^10-4/ипр) |
|
750 |
±(140-2^их+340-^ипр) |
±(3,540-^их+3Д10-4^ипр) |
±(8^10-4/их+3^10-4/ипр) |
|
Верхний предел диапазона измерений, В |
Пределы допускаемой основной абсолютной погрешности, В в диапазонах частот, Гц | ||
|
св. 2-104 до 5-104 включ. |
св. 5-104 до 1 • 105 включ. |
св. 1-105 до 3-105 включ. | |
|
0,2 |
±(1,240-^их+5,040-4^пр) |
±(640-3^их+840-^ипр) |
±(440^их+5А0-^ипр) |
|
2 |
±(1,240-^их+5,040-4^пр) |
±(6^10-3/их+8^10-4/ипр) |
±(440^их+5А0-^ипр) |
|
20 |
±(1Л10-^их+5,040-4^пр) |
±(6^10-3/их+8^10-4/ипр) |
±(440^их+5А0-^ипр) |
|
200 |
±(1Л10-^их+5,040-4^пр) |
±(640-3^их+840-^ипр) |
±(440^их+5А0-^ипр) |
|
750 |
±(1Л10-^их+5,040-4^пр) |
±(640-3^их+840-^ипр) |
±(440^их+5А0-^ипр) |
|
Примечания их - измеренное значение напряжения переменного тока, В ипр - значение верхнего предела диапазона измерений, В | |||
Таблица 5 - Метрологические характеристики в режиме измерений напряжения переменного
тока модификация АКИП-2106/2
|
Верхний предел диапазона измерений, В |
Пределы допускаемой основной абсолютной погрешности, В в диапазонах частот, Гц | |
|
от 20 до 45 включ. |
св. 45 до 2-104 включ. | |
|
0,2 |
±(1Л10^их+1,040^ипр) |
±(2-10-3-Ux+5-10-4-ипр) |
|
2 | ||
|
20 | ||
|
200 | ||
|
750 | ||
|
0,2 |
±(1-10-2-Ux+5-10-4-ипр) |
±(3-10-2-их+5,0-10-4-ипр) |
|
2 | ||
|
20 | ||
|
200 | ||
|
750 | ||
|
Примечания Ux - измеренное значение напряжения переменного тока, В ипр - значение верхнего предела диапазона измерений, В | ||
Таблица 6 - Метрологические характеристики в режиме измерений силы переменного тока
|
Верхний предел измерений, А |
Пределы допускаемой основной абсолютной погрешности, А в диапазонах частот, Гц | |||||
|
от 3 до 5 включ. |
св. 5 до 10 включ. |
св. 10 до 5 -103 включ. |
св. 5 -103 до 1-104 включ. | |||
|
для модификации АКИ |
П-2106/1 | |||||
|
2-10-4 |
±(1,1-10-2-Ix+ +6,0-10-4-1пр) |
±(3,5-10-3-Ix+ +6,0-10-4-1пр) |
±(1,5- 10-3-Ix+ +6,0-10-4-1пр) |
±(3,5- 10-3-Ix+ +7,0- 10-3-1пр) | ||
|
2-10-3 |
±(1,1-10-2-Ix+ +4,0-10-4-1пр) |
±(3,0-10-3-Ix+ +4,0-10-4-1пр) |
±(1,2- 10-3-Ix+ +4,0-10-4-1пр) |
±(2,0- 10-3-Ix+ +2,5- 10-3-1пр) | ||
|
2-10-2 |
±(1,1-10-2-Ix+ +6,0-10-4-1пр) |
±(3,5-10-3-Ix+ +6,0-10-4-1пр) |
±(1,5- 10-3-Ix+ +6,0-10-4-1пр) |
±(3,5- 10-3-Ix+ +7,0- 10-3-1пр) | ||
|
2-10-1 |
±(1,0-10-2-Ix+ +4,0-10-4-1пр) |
±(3,0-10-3-Ix+ +4,0-10-4-1пр) |
±(1,0-10-3-Ix+ +4,0-10-4-1пр) |
±(2,0- 10-3-Ix+ +2,5- 10-3-1пр) | ||
|
2 |
±(1,1-10-2-Ix+ +6,0-10-4-1пр) |
±(3,5-10-3-Ix+ +6,0-10-4-1пр) |
±(1,5- 10-3-Ix+ +6,0-10-4-1пр) |
±(3,5- 10-3-Ix+ +7,0- 10-3-1пр) | ||
|
10 |
±(1,1-10-2-Ix+ +1,0-10-3-1пр) |
±(3,5-10-3-Ix+ +1,0- 10-3-1пр) |
±(1,5- 10-3-Ix+ +1,0-10-1-1пр) |
- | ||
|
Верхний предел измерений, А |
Пределы допускаемой основной абсолютной погрешности, А в диапазонах частот, Гц | |||||
|
св. 20 до 45 включ. |
св. 45 до 2-103 включ. |
св. 2-103 до 1 -104 включ. | ||||
|
для модис |
) икании АКИП-2106/2 | |||||
|
2-10-2 |
±(1,5-10-2-Ix+1,0-10-3-1пр) |
±(5,0-10-3-Ix+1,0-10-3-Iпр) |
±(2,5-10-2-Ix+2,0-10-3-Iпр) | |||
|
2-10-1 |
±(1,5- 10-2-Ix+1,0- 10-3-1пр) |
±(5,0-10-3-Ix+1,0-10-3-Iпр) |
±(2,5-10-2-Ix+2,0-10-3-Iпр) | |||
|
2 |
±(1,5- 10-2-Ix+2,0- 10-3-1пр) |
±(5,0-10-3-Ix+2,0-10-3-Iпр) |
±(2,5-10-2-Ix+2,0-10-3-Iпр) | |||
|
10 |
±(1,5- 10-2-Ix++1,5- 10-3-1пр) |
±(5,0-10-3-Ix+1,5-10-3-Iпр) |
±(2,5-10-2-Ix+2,0-10-3-Iпр) | |||
|
Примечания Ix - измеренное значение силы переменного тока, А; 1пр - значение верхнего прела диапазона измерений, А. | ||||||
Таблица 7 - Метрологические характеристики в режиме измерений сопротивления постоянному току
|
Модификация |
Верхний предел измерений, Ом |
Пределы допускаемой основной абсолютной погрешности, Ом |
Пределы допускаемой дополнительной абсолютной погрешности, Ом |
|
АКИП—2106/1 |
2402 |
±(1,040—4^х+5,040—5^пр) |
±(6,(М0'Ч<х+6>10'Ч<11р) |
|
2403 |
±(1,0-10-4*х+1,0-10-5-КпР) |
±(6Д10-6^х+2Д10-6^пр) | |
|
2404 |
±(1,0-10-4*х+1,0-10-5-Кпр) |
±(1,540’5^х+1,040’6-Кпр) | |
|
2-105 |
±(1,0-10-4*х+1,0-10-5-Кпр) |
±(1,540’5 ^х+1,0-10’6-Ипр) | |
|
1406 |
±(1,240’4^х+1,040’5-Кпр) |
±(3Д10-5^х+2Д10-6^пр) | |
|
1-107 |
±(4,040-4^х+1Д10-5^пр) |
±(3Д10-5^х+5,040-6^пр) | |
|
1^108 |
±(8,040-4^х+1,040-4^пр) |
±(1,540-3^х+2Д10-6^пр) | |
|
АКИП—2106/2 |
2402 |
±(З,040-4^х+5,040-5^пр) |
±(3,(М0 М<х+6,(И0'Ч<|||,) |
|
2403 |
±(2,040’4^х+3,040’5-Кпр) |
±(3Д10-5^х+5,040-6^пр) | |
|
2404 |
±(2,040’4^х+3,040’5-Кпр) |
43,040 М<х+5,040'4<|ф) | |
|
2-105 |
±(2,0-10-4*х+1,0-10-4-Епр) |
±(3Д10-5^х+5,040-6^пр) | |
|
2-106 |
±(4,040-4^х+4Д10-5^пр) |
±(4Д10-5^х+5,040-6^пр) | |
|
1-107 |
±(2,540-3^х+3,040-5^пр) |
±(1Д10-4^х+5,040-6^пр) | |
|
1^108 |
±(1,7540-2^х+4,040-5^пр) |
±(2Д10-3^х+5,040-6^пр) | |
|
Примечание Rx - измеренное значение сопротивления, Ом Rпр - значение верхнего предела диапазона измерений, Ом | |||
Таблица 8 - Метрологические характеристики в режиме измерений электрической емкости
|
Верхний предел поддиапазона измерений |
Пределы допускаемой основной абсолютной погрешности |
Пределы допускаемой дополнительной абсолютной погрешности |
|
для модификации АКИП-2106/1 | ||
|
2 нФ |
±(2,040—2<х+2,440—2<пр) |
±(5,0-10’4-Сх+6,040’4-Спр) |
|
20 нФ |
±(1,040-2<х+1Д10-3<пр) |
±(5,0-10‘4-Сх+1,0-10‘4-Спр) |
|
200 нФ |
±(1,040-2<х+1Д10-3<пр) |
±(1,0-10-4-Сх+1,0-10-4-Спр) |
|
2 мкФ |
±(1,040-2<х+1Д10-3<пр) |
±(1,0-10-4-Сх+1,0-10-4-Спр) |
|
20 мкФ |
±(1,040-2<х+1Д10-3<пр) |
±(1,0-10-4-Сх+1,0-10-4-Спр) |
|
200 мкФ |
±(1,040-2<х+1Д10-3<пр) |
±(1,0-10-4-Сх+1,0-10-4-Спр) |
|
2 мФ |
±(1,040-2<х+1Д10-3<пр) |
±(1,0-10-4-Сх+1,0-10-4-Спр) |
|
20 мФ |
±(1,040-2<х+2Д10-3<пр) |
±(1,0-10-4-Сх+1,0-10-4-Спр) |
|
100 мФ |
±(3,040-2<х+1Д10-3<пр) |
±(5,0 40—4 <х+2,0 40—4 <пр) |
|
для модификации АКИП-2106/2 | ||
|
2 нФ |
±(3,040-2<х+1Д10-2<пр) |
±(8,0 40-4 <х+2,0 40-4 <пр) |
|
20 нФ |
±(1,040-2<х+5Д10-3<пр) |
±(2,0-10‘4-Сх+1»0-10'5-Спр) |
|
200 нФ |
±(1,040-2<х+5Д10-3<пр) |
±(2,0-10-4-Сх+1,0-10-5-Спр) |
|
2 мкФ |
±(1,040-2<х+5Д10-3<пр) |
±(2,0-10‘4-Сх+1»0-10'5-Спр) |
|
20 мкФ |
±(1,040-2<х+5Д10-3<пр) |
±(2,0-10-4-Сх+1,0-10-5-Спр) |
|
200 мкФ |
±(1,040-2<х+5Д10-3<пр) |
±(2,0-10-4-Сх+1,0-10-5-Спр) |
|
10 мФ |
±(2,040-2<х+5Д10-3<пр) |
±(2,0-10-4-Сх+1,0-10-5-Спр) |
|
Примечание Cx - измеренное значение емкости, мкФ; Спр - значение верхнего предела диапазона измерений, мкФ. | ||
Таблица 9 - Метрологические характеристики в режиме измерений частоты
|
Диапазоны измерений, Гц |
Пределы допускаемой абсолютной погрешности, Гц |
|
для модификации АКИП-2106/1 | |
|
от 3 до 5 включ. |
±(7-10-4-Fx) |
|
св. 5 до 10 включ. |
±(4-10-4-Fx) |
|
св. 10 до 40 включ. |
±(2-104-Fx) |
|
св. 40 до 3 • 104 включ. |
±(7-10’5-Fx) |
|
св. 3-104 до 1 • 106 включ. | |
|
для модификации АКИП-2106/2 | |
|
от 20 до 2^103 включ. |
±(Г10-3Тх+340-4Тпр) |
|
св. 2^103 до 2-104 включ. |
±(Г10-3Тх+340-4Тпр) |
|
св. 2-104 до 2405 включ. |
±(Г10-3Тх+340-4Тпр) |
|
св. 2405 до 1 • 106 включ. |
±(14Q-3-Fx+340-4-FI4>) |
|
Примечание Fx - измеренное значение частоты, Гц; Fпр - значение верхнего предела диапазона измерений, Гц. | |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Таблица 11 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
3,8 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
379x260x103 |
|
Напряжение сети питания, В - при частоте 50/60 Гц |
от 100 до 240 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 75 от 84 до 106,7 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха %, не более |
от 0 до +50 90 |
Знак утверждения типа
наносится на переднюю панель вольтметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 12 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Вольтметр |
АКИП-21061) |
1 |
|
Измерительные провода |
2 | |
|
USB-кабель |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Примечания 1) - модификация по заказу | ||
Сведения о методах измерений
приведены в п. «Порядок работы с прибором» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от К10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от К10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Вольтметры универсальные АКИП-2106».
Другие Вольтметры
