Нагрузки электронные АКИП-1392
| Номер в ГРСИ РФ: | 96404-25 |
|---|---|
| Производитель / заявитель: | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
Нагрузки электронные серии АКИП-1392 (далее по тексту - нагрузки) предназначены для воспроизведения мер сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других радиотехнических устройств с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96404-25 | ||||||
| Действует | по 11.09.2030 | ||||||
| Наименование | Нагрузки электронные | ||||||
| Модель | АКИП-1392 | ||||||
| Модификации |
АКИП-1392-80-20-150 АКИП-1392-80-40-300 АКИП-1392-80-60-600 АКИП-1392-150-20-150 АКИП-1392-150-40-300 АКИП-1392-150-60-600 АКИП-1392-600-5-150 АКИП-1392-600-10-300 АКИП-1392-600-15-600 |
||||||
| Приказы |
№1946 от
11.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 78dbe6fe-abc7-d7bd-5f73-224ef3b9444d | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., КИТАЙ, 101, Building B23 - B24, Liandong Jinyu Industrial Center, 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province
Поверка
| Методика поверки / информация о поверке |
МП-ПР-27-2025 Государственная система обеспечения единства измерений. Нагрузки электронные АКИП-1392. Методика поверки
(с 11.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96404-25: Описание типа
2025-96404-25.pdf
Файл устарел
|
Скачать | 176.5 КБ | |
|
96404-25: Методика поверки
2025-mp96404-25.pdf
Файл устарел
|
Скачать | 3.1 MБ | |
|
96404-25: Описание типа
2025-96404-25-1.pdf
|
Скачать | 176.5 КБ | |
|
96404-25: Методика поверки
МП-ПР-27-2025
2025-mp96404-25-1.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Нагрузки электронные серии АКИП-1392 (далее по тексту - нагрузки) предназначены для воспроизведения мер сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других радиотехнических устройств с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).
Описание
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.
Нагрузки имеют моноблочную конструкцию.
Модификации нагрузок, представленные в таблице 1, имеют один канал и отличаются диапазонами установки выходных параметров и максимальной мощностью.
Таблица 1 - Модификации нагрузок
|
Модификации |
Напряжение на нагрузке, В |
Ток в нагрузке, А |
Максимальная мощность, Вт |
|
АКИП-1392-80-20-150 |
от 0 до 80 |
от 0 до 20 |
150 |
|
АКИП-1392-80-40-300 |
от 0 до 80 |
от 0 до 40 |
300 |
|
АКИП-1392-80-60-600 |
от 0 до 80 |
от 0 до 60 |
600 |
|
АКИП-1392-150-20-150 |
от 0 до 150 |
от 0 до 20 |
150 |
|
АКИП-1392-150-40-300 |
от 0 до 150 |
от 0 до 40 |
300 |
|
АКИП-1392-150-60-600 |
от 0 до 150 |
от 0 до 60 |
600 |
|
АКИП-1392-600-5-150 |
от 0 до 600 |
от 0 до 5 |
150 |
|
АКИП-1392-600-10-300 |
от 0 до 600 |
от 0 до 10 |
300 |
|
АКИП-1392-600-15-600 |
от 0 до 600 |
от 0 до 15 |
600 |
На лицевой панели нагрузок расположены:
- кнопка включения прибора;
- жидко-кристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;
- функциональные клавиши, предназначенные для переключения режимов работы нагрузки;
- цифровые кнопки для прямого ввода значений тока, напряжения, сопротивления;
- поворотный регулятор для плавной регулировки параметров и навигации по меню;
- разъем USB.
На задней панели нагрузок расположены:
- клеммы S+/S- для 4-х проводного подключения;
- цифровые интерфейсы RS-232, LAN, вход внешнего запуска и выходные клеммы мониторинга тока;
- разъем подключения шнура питания, переключатель напряжения питания и вентиляционные отверстия.
Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на боковой стороне корпуса. Место нанесения серийного номера представлено на рисунке 2.
Корпус нагрузок позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

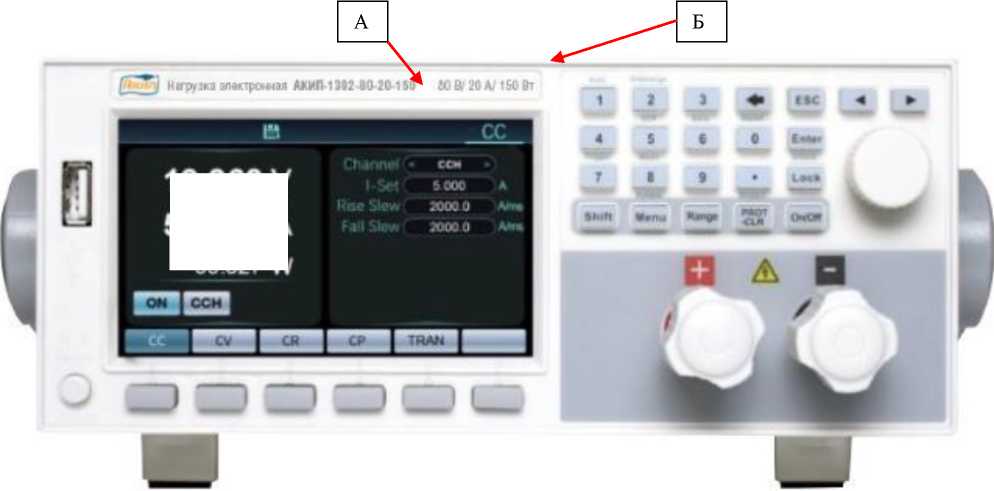

Рисунок 1 - Общий вид нагрузок с местами нанесения знака утверждения типа (А) и знака поверки (Б)
19.963 V5.0006 А
99 827 W
11Ш1Ш'1Г'!ТПП IIHHiHJlJllJH
HlllhHfliH’’
В

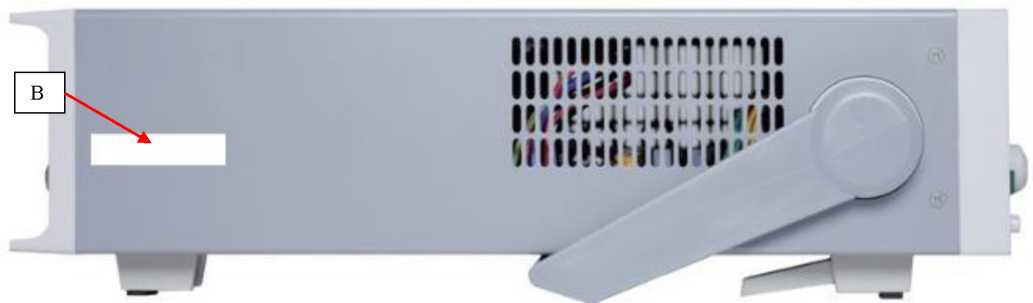

Рисунок 2 - Вид боковой панели нагрузок, место нанесения серийного номера (В)

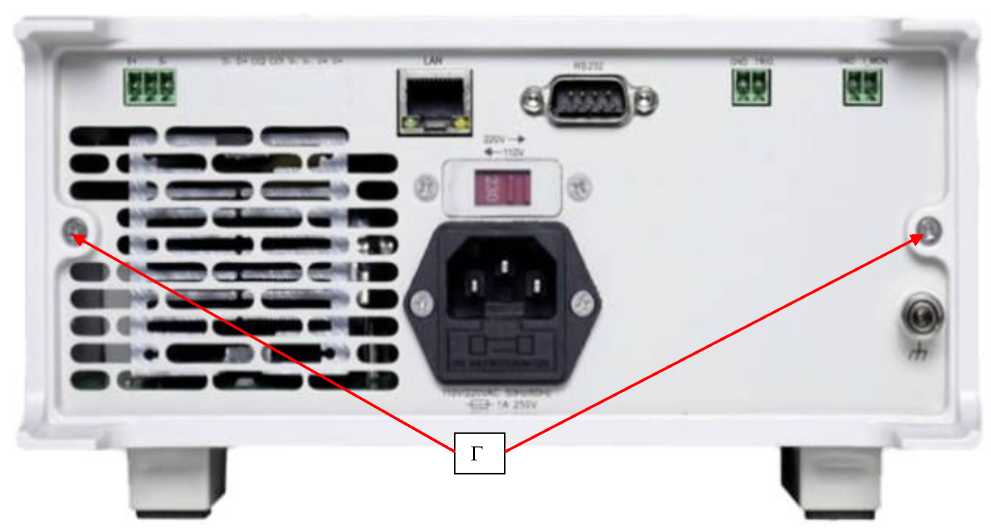

Рисунок 3 - Вид задней панели нагрузок АКИП-1392, место пломбировки от несанкционированного доступа (Г)
Цвет корпуса нагрузки может отличаться от представленного на рисунках.
Программное обеспечение
Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
1.01 |
Технические характеристики
Таблица 3.1 - Основные метрологические характеристики нагрузок модификаций
АКИП-1392-80-20-150, АКИП-1392-80-40-300, АКИП-1392-80-60-600
|
Наименование характеристики |
Значение | |||||
|
АКИП-1392-80-20-150 |
АКИП-1392-80-40-300 |
АКИП-1392-80-60-600 | ||||
|
Диапазон напряжения на нагрузке, В |
от 0 до 80 | |||||
|
Диапазон силы тока в нагрузке, А |
от 0 до 20 |
от 0 до 40 |
от 0 до 60 | |||
|
Максимальная мощность на нагрузке, Вт |
150 |
300 |
600 | |||
|
Режим стабилизации напряжения | ||||||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 8 |
от 0 до 80 |
от 0 до 8 |
от 0 до 80 |
от 0 до 8 |
от 0 до 80 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,00025^иуст + 0,00025/Лпред) | |||||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,00025-0™ + 0,00025-ипред) | |||||
|
Режим стабилизации тока | ||||||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 2 |
от 0 до 20 |
от 0 до 4 |
от 0 до 40 |
от 0 до 6 |
от 0 до 60 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,0005-!уст + 0,0005-1пред) | |||||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,0005-!ИЗм + 0,0005-1пред) | |||||
|
Режим стабилизации электрической мощности | ||||||
|
Диапазоны установки/ измерения электрической мощности, Вт |
от 0 до 15 |
от 0 дс 150 |
от 0 до 30 |
от 0 до 300 |
от 0 до 60 |
от 0 до 600 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,001-Руст + 0,001 •Рпред) | |||||
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,001-Ризм + 0,001 •Рпред) | |||||
|
Режим стабилизации сопротивления | ||||||
|
Диапазоны установки сопротивления |
от 1 Ом до 18 кО м |
от 0,1 Ом до 1,8 кОм |
от 1 Ом до 9 кОм |
от 0,1 до 900 Ом |
от 1 Ом до 6 кОм |
от 0,1 до 600 Ом |
|
Пределы допускаемой абсолютной погрешности установки тока, А |
±((иуст/Иуст)-0,001+0,001 -1пред) | |||||
|
Примечания: иуст - установленное значение напряжения, В; ипред - предельное значение напряжения, В. 1уст - установленное значение тока, А; 1пред - предельное значение тока, А. RVCI - установленное значение сопротивления, Ом. иизм - измеренное значение напряжения, В. 1изм - измеренное значение тока, А. Ризм - измеренное значение мощности, Вт; Рпред - предельное значение мощности, Вт. | ||||||
Таблица 3.2 - Основные метрологические характеристики нагрузок модификаций
АКИП-1392-150-20-150, АКИП-1392-150-40-300, АКИП-1392-150-60-600
|
Наименование характеристики |
Значение | |||||
|
АКИП-1392-150-20-150 |
АКИП-1392-150-40-300 |
АКИП-1392-150-60-600 | ||||
|
Диапазон напряжения на нагрузке, В |
от 0 до 150 | |||||
|
Диапазон силы тока в нагрузке, А |
от 0 до 20 |
от 0 до 40 |
от 0 до 60 | |||
|
Максимальная мощность на нагрузке, Вт |
150 |
300 |
600 | |||
|
Режим стабилизации напряжения | ||||||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 15 |
от 0 до 150 |
от 0 до 15 |
от 0 до 150 |
от 0 до 15 |
от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,00025^иуст + 0,00025^пред) | |||||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,00025-иизм + 0,00025^пред) | |||||
|
Режим стабилизации тока | ||||||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 2 |
от 0 до 20 |
от 0 до 4 |
от 0 до 40 |
от 0 до 6 |
от 0 до 60 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,0005^уст + 0,0005-1пред) | |||||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,0005-!ИЗм + 0,0005-1пред) | |||||
|
Режим стабилизации электрической мощности | ||||||
|
Диапазоны установки/ измерения электрической мощности, Вт |
от 0 до 15 |
от 0 дс 150 |
от 0 до 30 |
от 0 до 300 |
от 0 до 60 |
от 0 до 600 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,00РРуст + 0,001 •Рпред) | |||||
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,001-РИЗм + 0,001 •Рпред) | |||||
|
Режим стабилизации сопротивления | ||||||
|
Диапазоны установки сопротивления |
от 1 Ом до 30 кО м |
от 0,1 Ом до 3 кОм |
от 1 Ом до 15 кОм |
от 0,1 Ом до 1,5 кО м |
от 1 Ом до 10 кО м |
от 0,1 О м до 1 кОм |
|
Пределы допускаемой абсолютной погрешности установки тока, А |
±((иуст/Иуст)-0,001+0,001-1пред) | |||||
Таблица 3.3 - Основные метрологические характеристики нагрузок модификаций
АКИП-1392-600-5-150, АКИП-1392-600-10-300, АКИП-1392-600-15-600
|
Наименование характеристики |
Значение | ||
|
АКИП-1392-600-5-150 |
АКИП-1392-600-10-300 |
АКИП-1392-600-15-600 | |
|
Диапазон напряжения на нагрузке, В |
от 0 до 600 | ||
|
Диапазон силы тока в нагрузке, А |
от 0 до 5 |
от 0 до 10 |
от 0 до 15 |
|
Максимальная мощность на нагрузке, Вт |
600 | ||
Режим стабилизации напряжения
Продолжение таблицы 3.3
|
Наименование характеристики |
Значение | |||||
|
АКИП-1392-600-5-150 |
АКИП-1392-600-10-300 |
АКИП-1392-600-15-600 | ||||
|
Диапазоны установки/измерения напряжения, В |
от 0 до 60 |
от 0 до 600 |
от 0 до 60 |
от 0 до 600 |
от 0 до 60 |
от 0 до 600 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В |
±(0,00025^иуст + 0,00025^пред) | |||||
|
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
±(0,00025-иизм + 0,00025^пред) | |||||
|
Режим стабилизации тока | ||||||
|
Диапазоны установки/ измерения силы тока, А |
от 0 до 0,5 |
от 0 до 5 |
от 0 до 1 |
от 0 до 10 |
от 0 до 1,5 |
от 0 до 15 |
|
Пределы допускаемой абсолютной погрешности установки силы тока, А |
±(0,0005^уст + 0,0005-1пред) | |||||
|
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
±(0,0005-!ИЗм + 0,0005-1пред) | |||||
|
Режим стабилизации электрической мощности | ||||||
|
Диапазоны установки/ измерения электрической мощности, Вт |
от 0 до 15 |
от 0 до 150 |
от 0 до 30 |
от 0 до 300 |
от 0 до 60 |
от 0 до 600 |
|
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт |
±(0,00РРуст + 0,001 •Рпред) | |||||
|
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт |
±(0,001’РИЗМ + 0,001 •Рпред) | |||||
|
Режим стабилизации сопротивления | ||||||
|
Диапазоны установки сопротивления |
от 3 Ом до 99 кО м |
от 0,6 Ом до 9,9 кОм |
от 2 Ом до 99 кОм |
от 0,3 Ом до 9,9 кО м |
от 1 Ом до 99 кО м |
от 0,2 О м до 9,9 кО м |
|
Пределы допускаемой абсолютной погрешности установки тока, А |
±((иуст/Иуст)-0,001+0,001-1пред) | |||||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
аблица 5 - Основные технические характеристики
|
Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность, %, не более |
от 0 до +40 80 |
|
Диапазоны напряжения питающей сети, В |
от 99 до 121 от 198 до 242 |
|
Частота питающей сети, Гц |
От 47 до 63 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
241х103х363 |
|
Масса, кг, не более |
5,0 |
Знак утверждения типа
наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность нагрузок
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Нагрузка электронная |
АКИП-13921) |
1 |
|
Кабель питания |
- |
1 |
|
Руководство по эксплуатации CD-диск |
- |
1 |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «РАБОТА С ПРИБОРОМ» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Нагрузки электронные АКИП-1392».
Смотрите также
