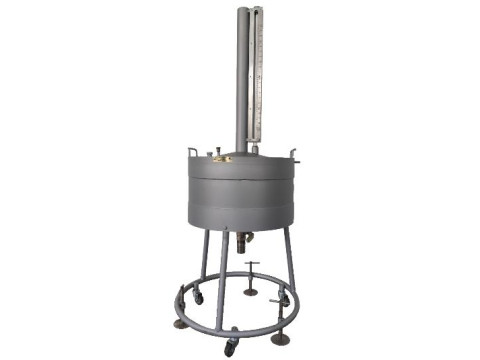

Мерник металлический эталонный М 1р-50-0,02-9-11
| Номер в ГРСИ РФ: | 96405-25 |
|---|---|
| Категория: | Мерники |
| Производитель / заявитель: | ООО "ПВК "ИнженерЪ", г.Казань |
Мерник металлический эталонный М 1р-50-0,02-9-11 (далее - мерник) предназначен для измерений, воспроизведения, хранения и передачи единицы объема жидкости и вместимости при проведении статических измерений при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единицы объема жидкости и вместимости при проведении статических измерений.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96405-25 | ||||||
| Наименование | Мерник металлический эталонный | ||||||
| Модель | М 1р-50-0,02-9-11 | ||||||
| Приказы |
№1946 от
11.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9baeb65b-e372-fb07-b66f-c1b5985b8db5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ПВК «ИнженерЪ», РОССИЯ, 422701, Республика Татарстан, Высокогорский р-н, с. Высокая Гора, ул. Большая Красная, д. 1А
Поверка
| Методика поверки / информация о поверке |
МП 1748-1-2025 Государственная система обеспечения единства измерений. Мерник металлический эталонный М 1р-50-0,02-9-11. Методика поверки
(с 11.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96405-25: Описание типа
2025-96405-25.pdf
Файл устарел
|
Скачать | 218.1 КБ | |
|
96405-25: Методика поверки
2025-mp96405-25.pdf
Файл устарел
|
Скачать | 2.2 MБ | |
|
96405-25: Описание типа
2025-96405-25-1.pdf
|
Скачать | 218.1 КБ | |
|
96405-25: Методика поверки
МП 1748-1-2025
2025-mp96405-25-1.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Мерник металлический эталонный М 1р-50-0,02-9-11 (далее - мерник) предназначен для измерений, воспроизведения, хранения и передачи единицы объема жидкости и вместимости при проведении статических измерений при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единицы объема жидкости и вместимости при проведении статических измерений.
Описание
Принцип действия мерника основан на измерении объема жидкости, который определяется при наполнении мерника через горловину до заранее установленной отметки вместимости. Уровень жидкости фиксируется по нижнему краю мениска, наблюдаемому в водомерной трубке. При этом мениск совмещают с соответствующей отметкой на пластинчатой шкале, расположенной на горловине мерника рядом с ее осью. Перед проведением измерений внутренние поверхности мерника смачивают рабочей жидкостью для исключения погрешностей, связанных с адгезией.
Конструктивно мерник представляет собой вертикальный цилиндрический резервуар, изготовленный из нержавеющей стали, обладающей химической инертностью по отношению к воде и другим неагрессивным жидкостям, не вызывающим коррозии или разрушения материалов конструкции. В верхней части корпуса расположена непрозрачная горловина, вдоль оси которой установлена измерительная уровнемерная трубка из прозрачного материала, предназначенная для визуального контроля уровня жидкости. Трубка заключена в защитный кожух и снабжена пластинчатой шкалой с нанесенными отметками вместимости при температуре плюс 20 °С. Уровень жидкости фиксируется по нижнему краю мениска, совмещенному с соответствующей отметкой шкалы. На корпусе предусмотрен термокарман для установки термометра или термодатчика, необходимого для измерения температуры жидкости. В нижней части мерника размещен сливной патрубок с шаровым краном ручного управления, обеспечивающим полный или контролируемый слив жидкости при выполнении метрологических операций (поверка, калибровка и т. д.), а также при техническом обслуживании. Для точной установки мерника в горизонтальное положение предусмотрены три регулируемые по высоте опоры, смонтированные на опорной раме. Также на раме размещены колеса, облегчающие перемещение мерника. Контроль горизонтальности осуществляется с помощью круглого пузырькового уровня, установленного в верхней части корпуса мерника.
Общий вид мерника представлен на рисунке 1.

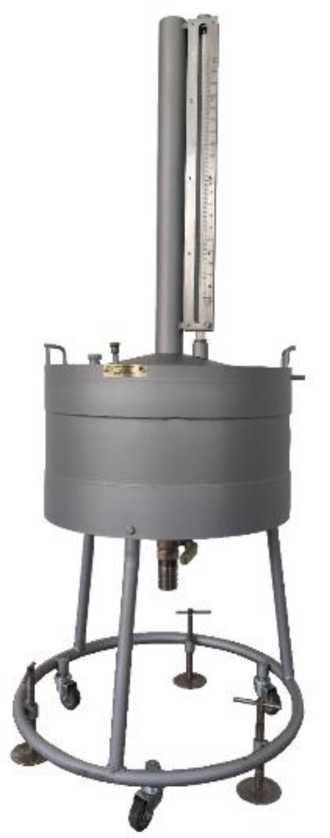

Рисунок 1 - Общий вид мерника

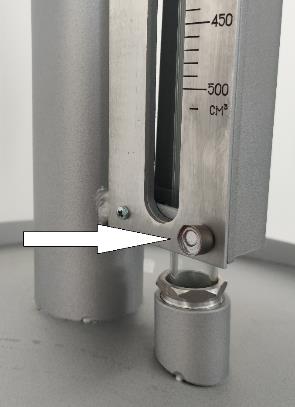

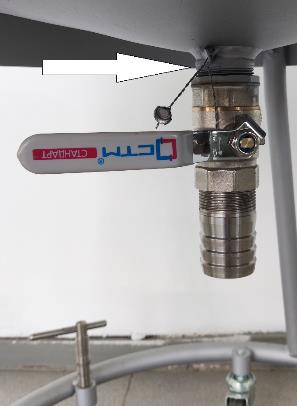

Для исключения несанкционированного вмешательства в конструкцию мерника, способного повлиять на точность измерения объема жидкости, предусмотрены места для установки пломб. Пломбировке подлежат сливной кран и пластинчатая шкала. Пломба на сливной кран устанавливается с использованием проволоки, пропущенной через технологическое отверстие в конструкции. Для пломбирования применяются свинцовые или пластмассовые пломбы с нанесением знака поверки методом вдавливания (штамповки). На пластинчатой шкале предусмотрен крепежный винт с шайбой чашеобразной формы (чашечкой -углублением), которое заполняется пломбировочным пластилином (мастикой). По завершении заполнения на поверхность мастики методом ударной штамповки наносится отпечаток знака поверки. Схема пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки приведены на рисунке 2.

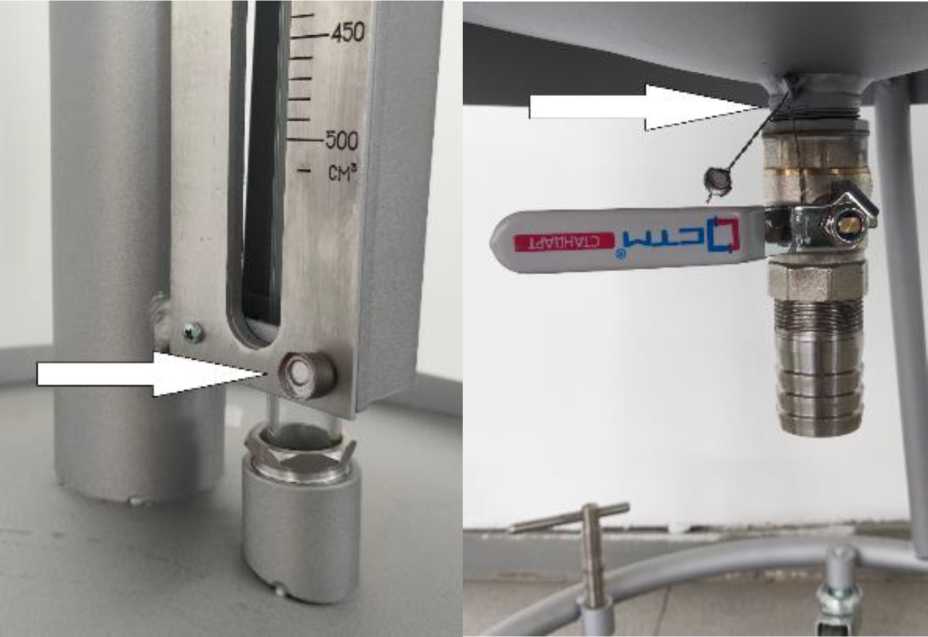

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки
Заводской номер, состоящий из арабских цифр, наносятся методом гравировки на маркировочную табличку, закрепленную на резервуаре мерника. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Мерник металлический эталонный М lp-50-0,02-9-11 Вместимость 50 дм1 при 20 С
Зав.№ 009
2025 Г.
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Объем жидкости на номинальной отметке вместимости шкалы горловины при температуре +20 °С, дм3 |
50 |
|
Объем жидкости на верхней (конечной) отметке вместимости шкалы горловины при температуре +20 °С, дм3 |
50,5 |
|
Объем жидкости на нижней (начальной) отметке вместимости шкалы горловины при температуре +20 °С, дм3 |
49,5 |
|
1 |
2 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости при температуре +20 °С, %, не более |
±0,02 |
|
Цена деления шкалы горловины при температуре +20 °С, дм3 |
0,01 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
вода и другие неагрессивные жидкости по отношению к материалам мерников |
|
Коэффициент объемного расширения | |
|
материала стенок мерника, °С-1 |
0,0000495 |
|
Габаритные размеры, мм, не более | |
|
- высота |
1500 |
|
- ширина |
600 |
|
- длина |
600 |
|
Масса, кг, не более |
23 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от +10 до +30 |
|
- относительная влажность окружающего воздуха, %, не более |
от 20 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
- температура измеряемой среды, оС |
от +10 до +30 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы мерника, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится методом гравировки на маркировочную табличку, закрепленную на резервуаре мерника, а также по центру титульного листа паспорта типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мерник металлический эталонный |
М 1р-50-0,02-9-11, заводской номер 009 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведена в разделах 6 «Подготовка к работе» и 7 «Порядок работы» паспорта на мерник.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
