Фотометры TurBiScat PM 40
| Номер в ГРСИ РФ: | 96414-25 |
|---|---|
| Категория: | Фотометры |
| Производитель / заявитель: | Фирма "Sigrist-Photometer AG", Швейцария |
Фотометры TurBiScat PM 40 (далее - фотометры) предназначены для измерений мутности питьевой, технической, природной и сточной вод.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96414-25 | |||||||||
| Действует | по 11.09.2030 | |||||||||
| Наименование | Фотометры | |||||||||
| Модель | TurBiScat PM 40 | |||||||||
| Модификации |
TurBiScat PM 40 с дисплеем TurBiScat PM 40 без дисплея |
|||||||||
| Приказы |
№1946 от
11.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 741c8106-b7d0-f754-db39-ba47d950af07 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Sigrist-Photometer AG, ШВЕЙЦАРИЯ, Hofurlistrasse 1 CH-6373 Ennetburgen
Поверка
| Методика поверки / информация о поверке |
МП-726-2025 Государственная система обеспечения единства измерений. Фотометры TurBiScat PM 40. Методика поверки
(с 11.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96414-25: Описание типа
2025-96414-25.pdf
Файл устарел
|
Скачать | 141.8 КБ | |
|
96414-25: Методика поверки
2025-mp96414-25.pdf
Файл устарел
|
Скачать | 2.4 MБ | |
|
96414-25: Описание типа
2025-96414-25-1.pdf
|
Скачать | 141.8 КБ | |
|
96414-25: Методика поверки
МП-726-2025
2025-mp96414-25-1.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Фотометры TurBiScat PM 40 (далее - фотометры) предназначены для измерений мутности питьевой, технической, природной и сточной вод.
Описание
Принцип действия фотометров основан на измерении ослабления светового потока при прохождении через исследуемую жидкость. Фокусированный луч света проходит через исследуемую жидкость. Свет, рассеиваемый находящимися в исследуемой жидкости частицами, регистрируется под углами 90° и 25°.
Фотометры выпускаются в следующих вариантах исполнения: TurBiScat PM 40 с дисплеем и TurBiScat PM 40 без дисплея, которые имеют конструктивные отличия.
Конструктивно фотометры выполнены в виде блока, который состоит из нескольких частей: части для отбора пробы и части, содержащей фотометр и управляющую электронику. Вариант исполнения TurBiScat PM 40 без дисплея дополнительно может комплектоваться контроллерами SiDis AD 40 или SICON, которые применяются для настройки фотометра, а также для отображения данных. Контроллер SiDis AD 40 отображает данные в цифровом виде, контроллер SICON - как в цифровом, так и в графическом виде, что позволяет наглядно представить ход процесса измерения и проводить своевременные настройки фотометра.
Фотометры также могут оснащаться опцией определения цветности в единицах цвета EBC (единица цвета ЕВС - это условная единица цвета пива, принятая Европейской пивоваренной конвенцией (European Brewery Convention - ЕВС) и рассчитываемая на основе измерения оптической плотности пива; соотношение цветовых единиц и единиц ЕВС приведено в ГОСТ 31711-2012).
Источником излучения в фотометрах являются светодиоды с длиной волны 650 нм и 430 нм (при оснащении опцией определения цветности).
В комплектацию фотометров входит твердотельный стандарт мутности для проведения калибровки.
Пломбирование фотометров не предусмотрено. Конструкция фотометра обеспечивает ограничение доступа к частям, несущим первичную измерительную информацию, и местам настройки (регулировки).
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом цифровой лазерной печати на шильдик, расположенный на боковой поверхности корпуса фотометров.
Общий вид фотометров и место нанесения серийного номера представлены на рисунке 1.

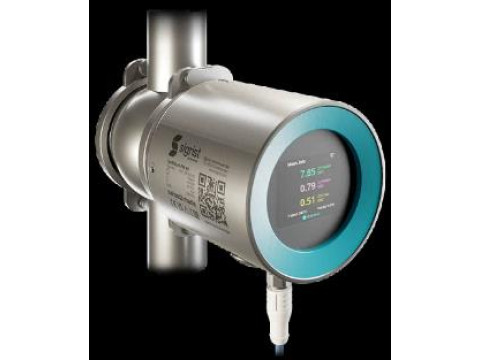

а) вариант исполнения

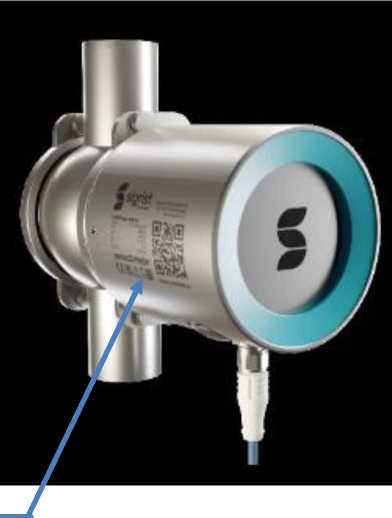

Место нанесения
б) вариант исполнения без
дисплея
серийного номера
с дисплеем

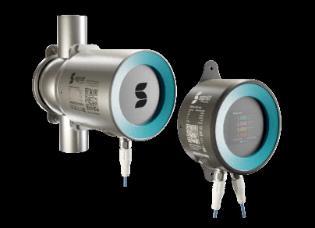

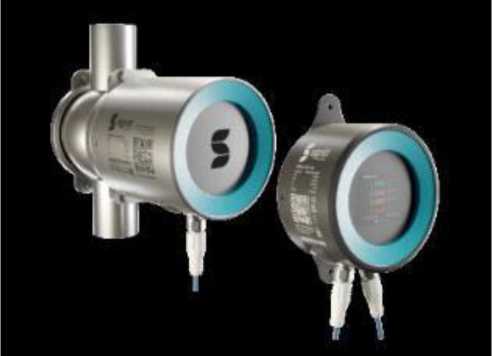

в) вариант исполнения без дисплея с контроллером SiDis AD 40

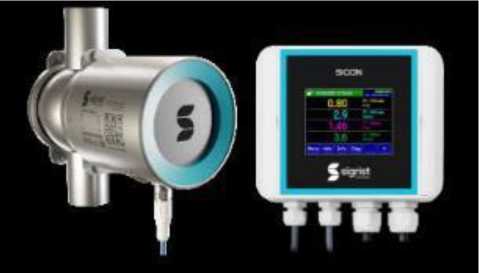

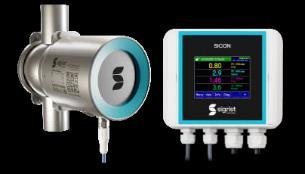

г) вариант исполнения без дисплея с контроллером SICON
Рисунок 1 - Общий вид и схема маркировки фотометров
Программное обеспечение
Управление работой фотометров осуществляется с помощью встроенного программного обеспечения SIGRIST PHOTOMETER, предназначенного для обработки результатов измерений, настройки параметров работы фотометров, вывода данных на дисплей и передачи данных на периферийные регистрирующие устройства.
Также реализован обмен данными между фотометром и персональным компьютером посредством протоколов Ethernet, Modbus TCP, Profibus DP (опционально), HART (опционально), Modbus RTU (опционально) или мобильным телефоном посредством протокола WLAN.
Идентификационные данные программного обеспечения указаны в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения фотометров учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SIGRIST PHOTOMETER |
|
Номер версии (идентификационный номер) ПО |
2.х.х1) |
|
Цифровой идентификатор ПО |
- |
|
1) «х» не относятся к метрологически значимой части ПО и принимают значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений мутности, ЕМФ1) |
от 1 до 4000 |
|
Пределы допускаемой относительной погрешности измерений мутности, % |
± 5 |
|
1) ЕМФ - единица мутности по формазину | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая длина волны, нм - при измерении мутности - при измерении цветности |
650 430 |
|
Угол измерения |
90° и 25° |
|
Диапазон показаний мутности, ЕМФ |
от 0 до 4000 |
|
Диапазон показаний цветности, ед. ЕВС |
от 0 до 50 |
|
Параметры электрического питания от сети постоянного тока: - напряжение постоянного тока, В - потребляемая мощность, Вт, не более |
24 ± 10 % 4 |
|
Габаритные размеры средства измерений, мм, не более: - диаметр - длина |
100,5 128 |
|
Масса, кг, не более |
2,3 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от -10 до +50 от 0 до 100 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Фотометр TurBiScat PM 40 с дисплеем/ Фотометр TurBiScat PM 40 без дисплея |
- |
1 шт. |
|
Контроллер SiDis AD 40/SICON1) |
- |
1 шт. |
|
Твердотельный образец для калибровки |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) Только для варианта исполнения без дисплея, в зависимости от заказа | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации «Фотометры TurBiScat PM 40», глава 8 «Ввод в эксплуатацию», глава 9 «Настройки».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 148 от 19 февраля 2021 года «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Стандарт предприятия «Фотометры TurBiScat PM 40».
