Анализаторы размеров частиц Litesizer DLS
| Номер в ГРСИ РФ: | 96418-25 |
|---|---|
| Производитель / заявитель: | Фирма "Anton Paar GmbH", Австрия |
Анализаторы размеров частиц Litesizer DLS (далее - анализаторы) предназначены для измерений размеров частиц, определения гранулометрического состава и распределения частиц по размерам в растворах, суспензиях и эмульсиях.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96418-25 | |||||||||
| Действует | по 12.09.2030 | |||||||||
| Наименование | Анализаторы размеров частиц | |||||||||
| Модель | Litesizer DLS | |||||||||
| Модификации |
100 101 500 501 на испытания представлены: 700 701 |
|||||||||
| Приказы |
№1955 от
12.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 1141e000-cdd8-defa-53e6-9498f59078ac | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Anton Paar GmbH, АВСТРИЯ, Anton-Paar-Str. 20 A-8054 Graz
Поверка
| Методика поверки / информация о поверке |
МП КРТ-01-2025 Государственная система обеспечения единства измерений. Анализаторы размеров частиц Litesizer DLS. Методика поверки
(с 12.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96418-25: Описание типа
2025-96418-25.pdf
Файл устарел
|
Скачать | 145.9 КБ | |
|
96418-25: Методика поверки
2025-mp96418-25.pdf
Файл устарел
|
Скачать | 938.5 КБ | |
|
96418-25: Описание типа
2025-96418-25-1.pdf
|
Скачать | 145.9 КБ | |
|
96418-25: Методика поверки
МП КРТ-01-2025
2025-mp96418-25-1.pdf
|
Скачать | 938.5 КБ |
Описание типа
Назначение
Анализаторы размеров частиц Litesizer DLS (далее - анализаторы) предназначены для измерений размеров частиц, определения гранулометрического состава и распределения частиц по размерам в растворах, суспензиях и эмульсиях.
Описание
Принцип действия анализаторов основан на методе динамического рассеяния света. Исследуемый образец помещается в кювету, расположенную в зоне зондирования лазерного луча, в результате чего происходит рассеяние света на частицах образца. Рассеянное излучение регистрируется фотодетектором, а флуктуирующий сигнал интенсивности обрабатывается коррелятором с построением корреляционной функции, последующая математическая обработка которой позволяет получать значения коэффициента диффузии частиц в образце. Искомый гидродинамический радиус частиц вычисляется по уравнению Эйнштейна - Стокса из полученного ранее значения коэффициента диффузии.
Конструктивно анализаторы выполнены в виде основного блока и съёмного кюветного модуля. Основной блок состоит из коррелятора и оптико-детекторной части, включающей в себя источник излучения - лазерный диод, фокусирующую оптику и детектор.
К настоящему типу средств измерений относятся анализаторы следующих моделей: 100, 101, 500, 501, 700, 701.
Отличия моделей:
100, 101: измерение размеров частиц, определение коэффициента оптического пропускания образца.
500, 501: измерение размеров частиц, определение дзета-потенциала, средней молекулярной массы, коэффициента оптического пропускания, показателя преломления растворителей.
700, 701: измерение размеров частиц, определение дзета-потенциала, средней молекулярной массы, концентрации частиц, коэффициента оптического пропускания, показателя преломления растворителей и измерение размеров частиц в режиме многоуглового рассеяния.
Модели 101, 501, 701 отличаются от моделей 100, 500, 700 более широким диапазоном температур измерений образцов, возможностью установки оптических фильтров (вертикальной, горизонтальной поляризации, флуоресценции), а также дополнительными аксессуарами.
Маркировочная табличка с серийным номером расположена в левом верхнем углу задней стенки корпуса анализатора. Серийный номер имеет цифровой формат и нанесен на маркировочную табличку типографским способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено. Конструкция обеспечивает ограничение доступа к частям анализатора, несущим первичную измерительную информацию, и местам настройки (регулировки).

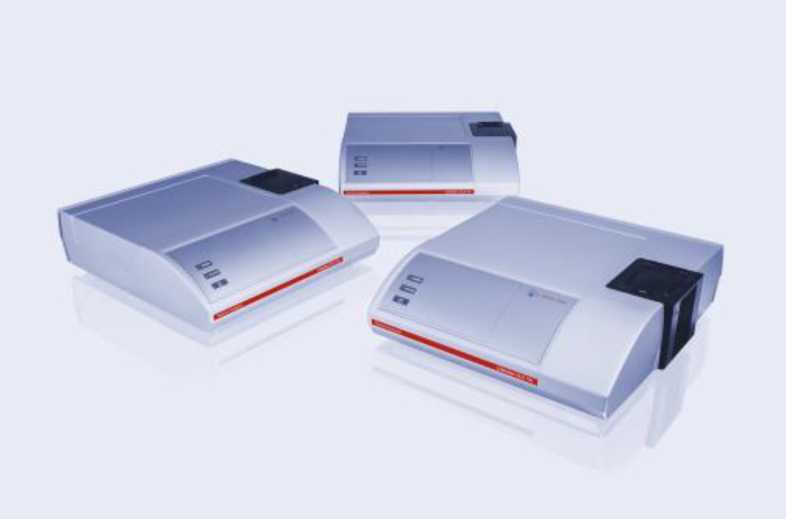

Рисунок 1 - Общий вид анализаторов размеров частиц Litesizer DLS моделей 100, 500, 700

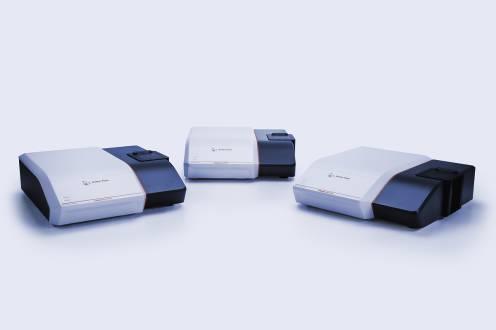

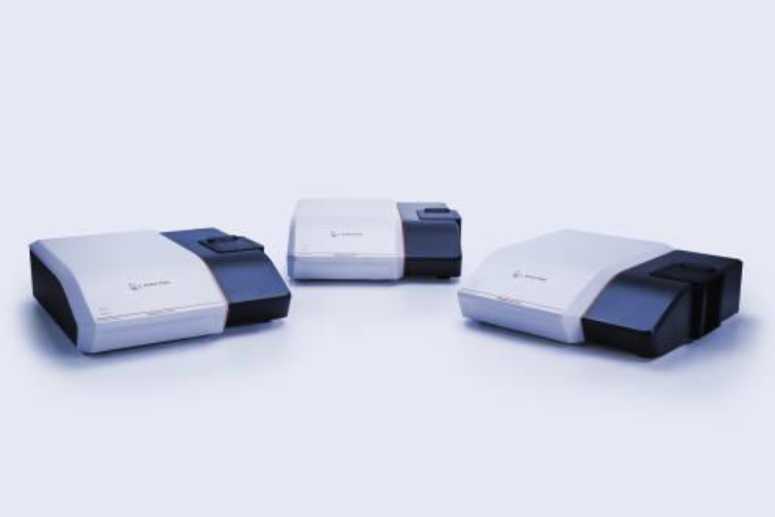

Рисунок 2 - Общий вид анализаторов размеров частиц Litesizer DLS моделей 101, 501, 701
Место нанесения серийного номера

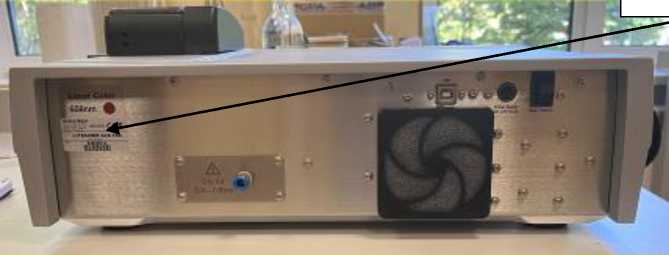

Рисунок 3 - Место нанесения серийного номера
Программное обеспечение
Анализаторы поставляются с программным обеспечение Anton Paar Kalliope (далее -ПО), позволяющим проводить полное управление анализатором и контролировать процессы измерений, создавать методы и задавать параметры измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять и экспортировать полученные результаты, отображать их в виде графиков, гистограмм и таблиц.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Anton Paar Kalliope |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.х.х1) |
|
Цифровой идентификатор ПО |
- |
|
1) «х» - цифра от 0 до 9. |
Уровень защиты ПО соответствует уровню «средний» согласно P 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений размеров частиц, мкм - 100, 101, 500, 700 - 501, 701 |
от 0,3 до 10 от 0,3 до 12 |
|
Пределы допускаемой относительной погрешности измерений размеров D50* частиц, % |
±10 |
|
* D50, мкм - средний диаметр частиц, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 % (средний диаметр частиц). | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний размеров частиц, мкм, для моделей: - 100, 101, 500, 700 - 501, 701 |
от 0,0003 до 10 от 0,0003 до 12 |
|
Масса, кг, не более, для моделей: - 100, 101 - 500, 501, 700, 701 |
16,3 18 |
|
Габаритные размеры (Д*Ш*В), мм, не более: - 100, 500, 700 - 101, 501, 701 |
460x485x135 405x505x135 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +25 75 |
|
Напряжение питания от однофазной сети переменного тока частотой 50 Гц, В |
от 220 до 240 |
|
Потребляемая мощность, Вт, не более |
200 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор размеров частиц |
Litesizer DLS |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в руководстве по эксплуатации анализаторов моделей 100, 500, 700, п. 7 «Выполнение измерений», руководстве по эксплуатации анализаторов моделей 101, 501, 701, п. 5 «Выполнение измерений».
Нормативные документы
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия «Anton Paar GmbH», Австрия.
