Хроматографы жидкостные Agilent 1260 Infinity III
| Номер в ГРСИ РФ: | 96431-25 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "Agilent Technologies Inc.", США |
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерения содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96431-25 | ||||||||||||||||||||||||||||||
| Наименование | Хроматографы жидкостные | ||||||||||||||||||||||||||||||
| Модель | Agilent 1260 Infinity III | ||||||||||||||||||||||||||||||
| Приказы |
№1998 от
18.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e09f0b2c-f4a9-3004-45b7-54745cb33f60 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Agilent Technologies Deutschland GmbH, ГЕРМАНИЯ, Hewlett-Packard-Strasse 8, 76337, Waldbronn
Поверка
| Методика поверки / информация о поверке |
МП-700-2025 Государственная система обеспечения единства измерений Хроматографы жидкостные Agilent 1260 Infinity III Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 7 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96431-25: Описание типа
2025-96431-25.pdf
Файл устарел
|
Скачать | 311 КБ | |
|
96431-25: Методика поверки
2025-mp96431-25.pdf
Файл устарел
|
Скачать | 2.3 MБ | |
|
96431-25: Описание типа
2025-96431-25-1.pdf
|
Скачать | 311 КБ | |
|
96431-25: Методика поверки
МП-700-2025
2025-mp96431-25-1.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерения содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.
Описание
Принцип действия хроматографов основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии, с последующим детектированием компонентов анализируемой пробы при помощи детектора.
Хроматографы представляют собой стационарные модульные приборы, которые комплектуются следующими блоками:
1) детекторы (в комплект входит от одного до четырех детекторов в соответствии с таблицей 1):
- спектрофотометрический детектор с диодной матрицей G7115A (далее - DAD). Принцип работы DAD основан на регистрации сигнала, проходящего от дейтериевой дуговой лампы через проточную кювету через щель на дифракционную решетку, и далее на матрицу фотодиодов;
- флуориметрический G7121B (далее - FLD). Принцип работы FLD основан на измерении флуоресцентного излучения поглощенного света. В FLD свет от источника излучения УФ-света проходит через фильтр и фокусируется в проточной ячейке с прямоугольной или линейной конструкцией ввода возбуждающего света и вывода света эмиссии. Излучение проходит через фильтр и измеряется с помощью фотоприёмника;
- рефрактометрический G7162A (далее - RID). Принцип работы RID основан на дифференциальном измерении показателя преломления чистого растворителя и раствора анализируемого вещества в этом растворителе;
- спектрофотометрический УФ-ВИД-детектор G7114A (далее - VWD) с возможностью регистрации сигнала сразу на нескольких длинах волн. Принцип работы VWD основан на измерении разности интенсивностей сигнала от источника света и сигнала после прохождения пучка излучения сквозь проточную кювету. Ослабление сигнала определяется концентрацией анализируемого вещества и его коэффициентом поглощения на данной длине волны. Источником света служат дейтериевая и вольфрамовая лампы, дающие непрерывный спектр в УФ (дейтеривая) и видимом (вольфрамовая) диапазонах.
2) многоколоночный термостат G7116A (далее - термостат) - предназначен для стабилизации условий разделения компонентов в жидкой смеси на хроматографических колонках. Может вмещать до 8 колонок;
3) универсальный градиентный насос (далее - насос) на четыре компонента подвижной фазы с встроенным дегазатором - предназначен для создания стабильного потока элюента, а также для возможности подачи элюента в градиентном режиме. Насос имеет две модификации G7111A и G7111B, отличающиеся максимально допустимым рабочим давлением: 400 бар и 600 бар соответственно.
4) автосемплер G7129A (далее - автосемплер) - предназначен для автоматизированного ввода проб.
К настоящему типу средств измерений относятся хроматографы в комплектации, представленной в Таблице 1.
аблица 1 - Комплектация хроматографов с указанием заводских номеров детекторов
|
№ п/п |
Детекторы, зав.№ |
Насосы |
Термост ат G7116A |
Автосемплер G7129A | ||||
|
DAD |
FLD |
RID |
VWD |
G7111A |
G7111B | |||
|
1 |
DEGC 535390 |
- |
- |
- |
- |
+ |
+ |
+ |
|
2 |
DEGC 525756 |
- |
- |
- |
- |
+ |
+ |
+ |
|
31) |
DEGC 921964 |
DEGEJ 21418 |
- |
- |
- |
+ |
+ |
+ |
|
41) |
DEGC 305916 |
- |
DEGEH 41255 |
- |
- |
+ |
+ |
+ |
|
51) |
DEGC 400846 |
- |
DEGEH 70526 |
- |
- |
+ |
+ |
+ |
|
61) |
- |
- |
DEGEH 59691 |
DEGEA 81037 |
- |
+ |
+ |
+ |
|
71) |
- |
DEGEJ 81587 |
DEGEH 85615 |
DEGEA 43666 |
- |
+ |
+ |
+ |
|
81) |
- |
DEGEJ 84751 |
DEGEH 89062 |
DEGEA 14547 |
- |
+ |
+ |
+ |
|
91) |
DEGC 833152 |
- |
DEGEH 59081 |
- |
+ |
- |
+ |
+ |
1) Хроматографы под данными порядковыми номерами могут использоваться с одним или несколькими детекторами из ряда, указанного в комплектации
Заводской номер, однозначно идентифицирующий каждый экземпляр хроматографа, присвоен по заводскому номеру детектора. Для хроматографов, в состав которых входит несколько детекторов, присвоен заводской номер, состоящий из заводских номеров детекторов, разделенных знаком «/» в следующем порядке: DAD/FLD/RID/VWD.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и английских букв, нанесен методом типографской печати на идентификационную табличку, приклеенную на лицевую сторону в правом нижнем углу детектора. Место нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки на хроматограф не предусмотрено.
Пломбирование хроматографа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям хроматографа, несущим первичную измерительную информацию, и местам настройки (регулировки).
Общий вид хроматографов представлен на рисунке 1.

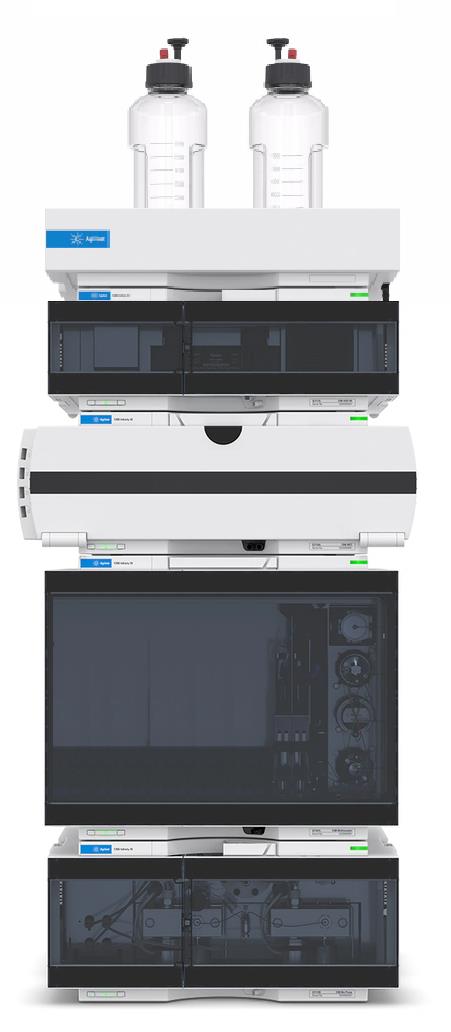

Рисунок 1 - Общий вид хроматографа жидкостного Agilent 1260 Infinity III

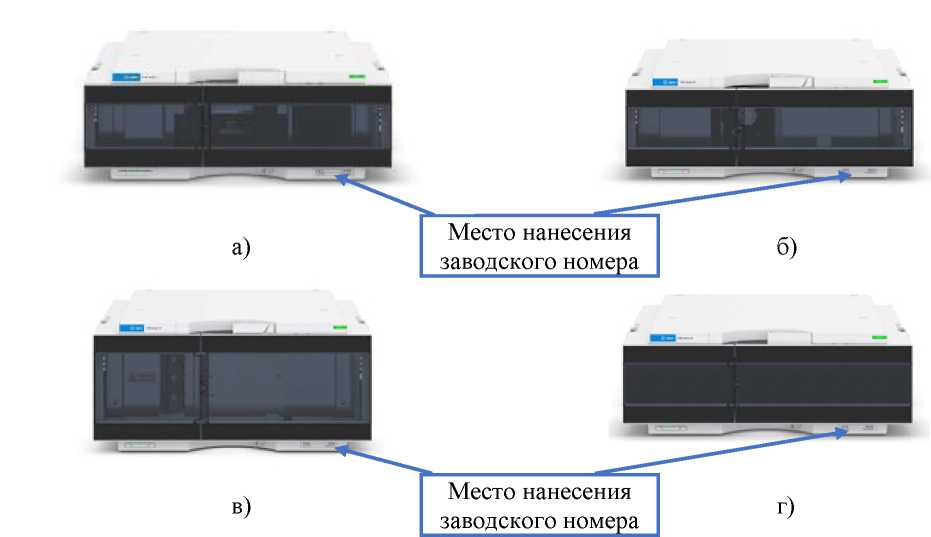

Рисунок 2 - Общий вид детекторов: а) DAD; б) FLD; в) RID; г) VWD с указанием места
нанесения заводского номера

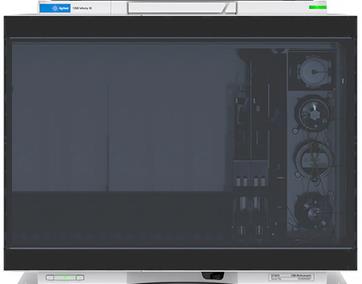

Рисунок 3 - Общий вид автосемплера

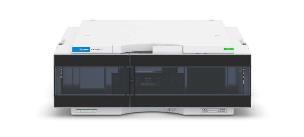

Рисунок 4 - Общий вид насоса
Рисунок 5 - Общий вид термостата
G744A__________ 1260 VWD Место нанесениязаводского номера
Рисунок 6 - Идентификационная табличка с указанием места нанесения заводского номера
Программное обеспечение
Хроматографы оснащены автономным программным обеспечением: OpenLab CDS 2, выполняющим следующие функции:
- управление прибором;
- настройка режимов работы прибора;
- получение хроматограмм;
- обработка и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок хроматографа и отдельных его блоков.
Программное обеспечение защищено от преднамеренных изменений с помощью функции авторизации пользователя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «Средний».
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
OpenLab CDS 2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.8 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования, г/см3, не более: - DAD по кофеину или антрацену - FLD по антрацену - RID по сахарозе - VWD по кофеину |
3,0-10-9 2,0-10’12 2,0-10’7 2,0-10’9 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) результатов измерений для детекторов DAD, FLD, RID, VWD (по площади пика, по времени удерживания), % |
10 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 ч непрерывной работы, % - DAD |
±3,0 |
|
- FLD |
±4,0 |
|
- RID |
±4,0 |
|
- VWD |
±3,0 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, не более: - DAD (1=230 нм), Б - FLD - RID, ед.рефр. - VWD (1=230 нм), Б |
3,0-10-5 Не нормируется 8,0 •10-9 2,0 •Ю-5 |
|
Дрейф нулевого сигнала, не более: - DAD (1=254 нм), Б/ч - FLD - RID, ед.рефр./ч - VWD (1=254 нм), Б/ч |
1,5^10-3 Не нормируется 6Д10-7 3Д10-4 |
|
Диапазон рабочих длин волн, нм: - DAD - FLD монохроматор возбуждения эмиссионный монохроматор - VWD |
от 190 до 640 от 200 до 1200 от 200 до 1200 от 190 до 600 |
|
Диапазон показаний показателя преломления детектора RID, ед.рефр |
от 1,00 до 1,75 |
|
Параметры электрического питания: - потребляемая мощность, НА. не более - частота переменного тока, Гц - напряжение переменного тока, В |
100 50/60 от 100 до 240 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - детекторы DAD, FLD - детектор RID - детектор VWD - универсальный градиентный насос - автосемплер - многоколоночный термостат |
436x396x140 435х345х180 435x345x140 436x396x180 468x396x320 436x435x160 |
|
Масса, кг, не более: - детекторы DAD - детектор FLD - детектор RID - детектор VWD - универсальный градиентный насос - автосемплер - многоколоночный термостат |
11,5 11,9 14,7 11,0 16,1 12,5 12,5 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Рабочее давление универсального градиентного насоса, МПа, не более: - G7111A - G7111B |
40 60 |
|
Рабочая температура многоколоночного термостата, °С |
от +5 до +85 |
|
Рабочая температура автосемплера, °С |
от +4 до +40 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +30 80 от 84,0 до 106,0 |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
40000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Хроматограф жидкостный Agilent 1260 Infinity III1) |
- |
1 |
|
Руководство по эксплуатации |
РЭ-1260-VI.O |
1 |
|
1) Комплект поставки в соответствии с таблицей 1 | ||
Сведения о методах измерений
приведены в п. 5 «Эксплуатация хроматографа» документа РЭ-1260-Vl.O «Хроматографы жидкостные Agilent 1260 Infinity III. Руководство по эксплуатации».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Хроматографы жидкостные Agilent 1260 Infinity III. Стандарт предприятия Agilent Technologies Deutschland GmbH, Германия;
Приказ Федерального агентства по техническому регулированию и метрологии № 3158 от 28.12.2024 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
