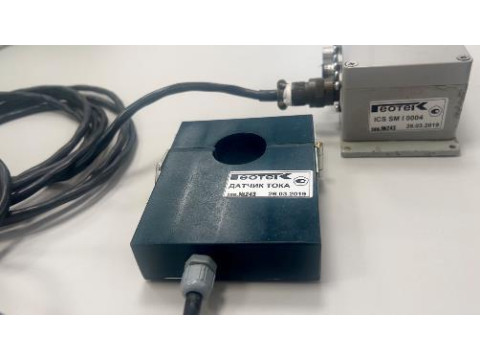

Датчики тока ICS SM I 0004
| Номер в ГРСИ РФ: | 96432-25 |
|---|---|
| Производитель / заявитель: | ООО НПП "ГЕОТЕК-ПРИБОР", г. Москва |
Датчики тока ICS SM I 0004 (далее по тексту - датчики) предназначены для измерений амплитудного значения силы переменного электрического тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96432-25 | |||||||||
| Действует | по 18.09.2030 | |||||||||
| Наименование | Датчики тока | |||||||||
| Модель | ICS SM I 0004 | |||||||||
| Приказы |
№1998 от
18.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b496bf44-b258-79ae-979c-020236c33e06 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НПП «ГЕОТЕК-ПРИБОР», РОССИЯ, 410012, г. Саратов, ул. им. Горького А.М., зд. 63, стр. 1
Поверка
| Методика поверки / информация о поверке |
МП-692-2025 Государственная система обеспечения единства измерений Датчики тока ICS SM I 0004 Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96432-25: Описание типа
2025-96432-25.pdf
Файл устарел
|
Скачать | 115.9 КБ | |
|
96432-25: Методика поверки
2025-mp96432-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
96432-25: Описание типа
2025-96432-25-1.pdf
|
Скачать | 115.9 КБ | |
|
96432-25: Методика поверки
МП-692-2025
2025-mp96432-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Датчики тока ICS SM I 0004 (далее по тексту - датчики) предназначены для измерений амплитудного значения силы переменного электрического тока.
Описание
Датчики предназначены для использования в системах автоматического контроля и регулирования, и управления технологическими процессами.
Принцип действия датчиков основан на эффекте Холла. Принцип работы датчиков основан на измерении магнитного поля, создаваемого переменным током в проводнике, который пропущен через отверстие магнитопровода бесконтактного первичного преобразователя, преобразовании магнитного поля в электрический сигнал, величина которого пропорциональна силе измеряемого тока и дальнейшем преобразовании микропроцессорным преобразователем сигнала в цифровой сигнал стандарта EIA RS-485.
Конструктивно датчики состоят из бесконтактного первичного преобразователя и микропроцессорного преобразователя соединенных кабелем. Бесконтактный первичный преобразователь, выполнен в виде двух частей соединенных петлей, между которыми пропускается проводник. На торце бесконтактного первичного преобразователя расположен герметичный кабельный ввод, через который проходит выходной кабель с соединителем для подключения к микропроцессорному преобразователю сигнала. Микропроцессорный преобразователь сигнала выполнен в прямоугольном корпусе с крышкой. Бесконтактный первичный преобразователь подключается к соединителю. Для крепления микропроцессорного преобразователя сигнала, на его корпусе смонтировано устройство крепления с отверстиями.
Датчики изготавливаются в единой модификации ICS SM I 0004.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочные таблички методом шелкографии, наклеиваемые при помощи двусторонней клеевой ленты на лицевую сторону бесконтактного первичного преобразователя и на боковую сторону микропроцессорного преобразователя.
Нанесение знака поверки на датчики не предусмотрено.
Пломбирование датчиков не предусмотрено.

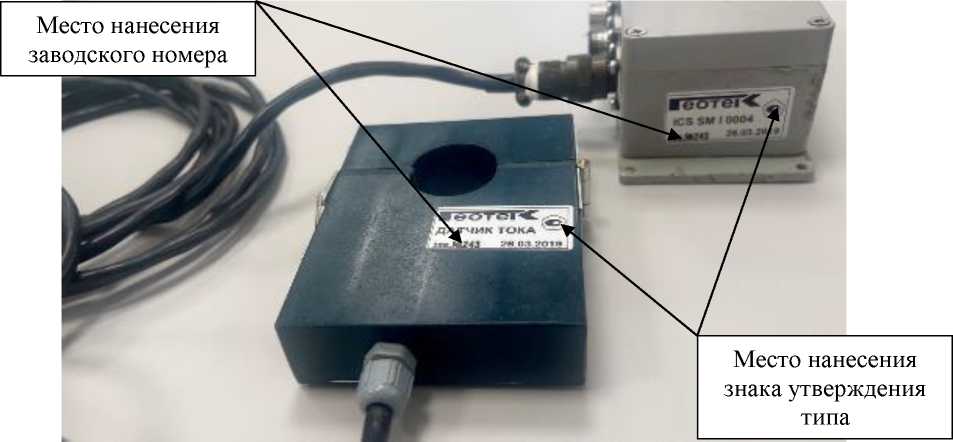

Общий вид датчиков с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков с указанием мест нанесения знака утверждения типа и заводского номера.
Программное обеспечение
Программное обеспечение датчиков разделяется на встроенное программное обеспечение (далее по тексту - встроенное ПО) и внешнее программное обеспечение (далее по тексту - внешнее ПО), устанавливаемое на персональный компьютер.
Встроенное ПО является метрологически значимым, встроено в датчики и хранится в энергонезависимой памяти микропроцессорного преобразователя. Встроенное ПО датчиков устанавливается на заводе-изготовителе в процессе производственного цикла. Оно не доступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.
Внешнее ПО «DevicesN32», устанавливаемое на персональный компьютер, является метрологически значимым и позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом виде, а также архивировать и просматривать результаты ранее выполненных измерений. Внешнее ПО предоставляется по запросу.
Уровень защиты от непреднамеренных и преднамеренных изменений встроенного ПО - «высокий», а внешнего ПО - «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические характеристики датчиков оцениваются с учетом влияния ПО.
Идентификационные данные ПО датчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО.
|
Идентификационные данные (признаки) |
Значение | |
|
Внешнее ПО |
Встроенное ПО | |
|
Идентификационное наименование ПО |
DevicesN32 |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.1.40 |
V010.01 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений амплитудного значения силы переменного электрического тока при частоте от 45 до 60 Гц, А |
от 0 до 200 |
|
Пределы допускаемой приведенной погрешности измерений амплитудного значения силы переменного электрического тока при частоте от 45 до 60 Гц, % |
± 3 |
|
Примечание - Нормируемым значением для приведенной погрешности является максимальное значение диапазона измерений. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной сигнал |
цифровой сигнал стандарта EIA RS-485 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 9 до 12 |
|
Потребляемая мощность, Вт, не более |
0,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность окружающего воздуха, %, не более |
от -45 до +45 80 |
|
Габаритные размеры (Ширина^Длина^Высота), мм, не более - бесконтактного первичного преобразователя - микропроцессорного преобразователя сигнала |
110x150x30 95x150x65 |
|
Масса, кг, не более - бесконтактного первичного преобразователя - микропроцессорного преобразователя сигнала |
0,5 0,85 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
80000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится методом шелкографии на маркировочные таблички, наклеиваемые при помощи двусторонней клеевой ленты на лицевую сторону бесконтактного первичного преобразователя и на боковую сторону микропроцессорного преобразователя согласно схеме, указанной на рисунке 1 и на титульные листы паспорта и руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик тока |
ICS SM I 0004 |
1 шт. |
|
Паспорт |
ГПРБ 431811.910ПС |
1 экз. |
|
Руководство по эксплуатации |
ГПРБ 431811.910РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.5 «Устройство и работа датчика» руководства по эксплуатации ГПРБ 431811.910РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А диапазоне частот от 1-10’1 до 1-106 Гц»;
ГПРБ 431811.910ТУ «Датчики тока ICS SM I 0004. Технические условия».
