Газосигнализаторы контроля загазованности ГазДом
| Номер в ГРСИ РФ: | 96433-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «НПО «Инпульс», г. Москва |
|
96433-25: Описание типа
2025-96433-25-1.pdf
|
Скачать | 127.8 КБ |
Газосигнализаторы контроля загазованности ГазДом (далее - газосигнализаторы) предназначены для непрерывных автоматических измерений содержания метана и оксида углерода в воздухе помещений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96433-25 | |||||||||
| Действует | по 18.09.2030 | |||||||||
| Наименование | Газосигнализаторы контроля загазованности | |||||||||
| Модель | ГазДом | |||||||||
| Модификации |
ГазДом с АКБ ГазДом без АКБ ГазДом GSM (в составе основной блок, зав. № 3054366, GSM-модуль, зав. № 3054367) |
|||||||||
| Приказы |
№1998 от
18.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 12dec3d0-c222-eae7-9513-52813107ccdc | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НПО «Инпульс», РОССИЯ, 109559, г. Москва, вн.тер.г. муниципальный округ Люблино, ул. Верхние Поля, д. 33, к. 1, помещ. 3/1
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0008-2025 МП Государственная система обеспечения единства измерений Газосигнализаторы контроля загазованности ГазДом Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96433-25: Описание типа
2025-96433-25.pdf
Файл устарел
|
Скачать | 127.8 КБ | |
|
96433-25: Описание типа
2025-96433-25-1.pdf
|
Скачать | 127.8 КБ |
Описание типа
Назначение
Газосигнализаторы контроля загазованности ГазДом (далее - газосигнализаторы) предназначены для непрерывных автоматических измерений содержания метана и оксида углерода в воздухе помещений.
Описание
Принцип действия газосигнализаторов основан на преобразовании значений концентрации метана и оксида углерода в электрический сигнал с помощью встроенных полупроводниковых датчиков. В случае превышения концентрации метана и/или оксида углерода срабатывает система оповещения световой и звуковой сигнализации.
Конструктивно газосигнализаторы выполнены в пластмассовом корпусе и представляют собой автоматический прибор непрерывного действия, оснащенный газочувствительными датчиками. Также газосигнализаторы оснащены релейным выводом.
Газосигнализаторы обеспечивают:
- световую индикацию включенного состояния;
- световую и звуковую сигнализацию концентрации газа, превышающей установленный пороговый уровень;
- управление импульсным клапаном при аварийной ситуации;
- подачу сигналов аварии на внешние устройства.
Газосигнализаторы выпускаются в трех исполнениях:
- ГазДом с АКБ - исполнение газосигнализаторов с аккумуляторной батареей;
- ГазДом без АКБ - исполнение газосигнализаторов без аккумуляторной батареи;
- ГазДом GSM - исполнение газосигнализаторов с аккумуляторной батареей, состоящих из двух блоков - основного и дополнительного (GSM-модуль).
Заводской номер наносится на маркировочную наклейку боковой поверхности газосигнализаторов любым технологическим способом в виде цифрового кода. Заводской номер GSM-модуля исполнения ГазДом GSM наносится на маркировочную наклейку боковой поверхности GSM-модулей любым технологическим способом в виде цифрового кода и дублируется в паспорте на газосигнализатор. Пломбирование мест настройки (регулировки) газосигнализаторов не предусмотрено.
Общий вид газосигнализаторов с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунках 1-2. Нанесение знака поверки на газосигнализаторы в обязательном порядке не предусмотрено.
Цветовая гамма корпуса газосигнализаторов может быть изменена по решению изготовителя в одностороннем порядке.

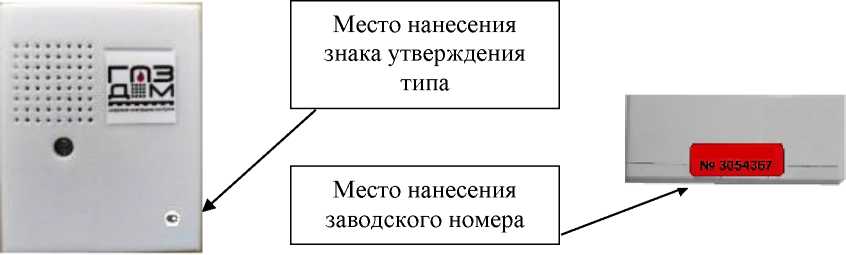

а) Вид спереди
б) Вид сбоку
Рисунок 1 - Общий вид газосигнализаторов исполнений ГазДом с АКБ и ГазДом без АКБ с указанием места нанесения знака утверждения типа и места нанесения заводского номера
б) Вид спереди GSM-модуля

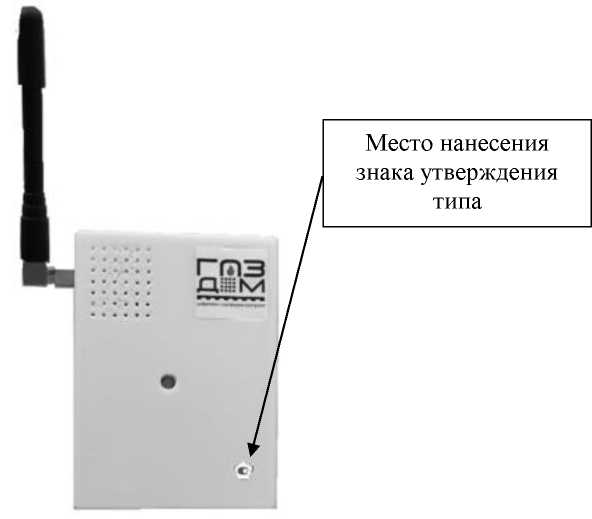

а) Вид спереди основного блока

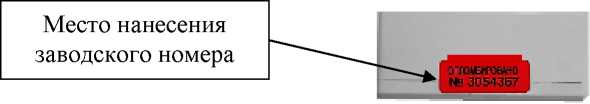

в) Вид сбоку (идентичен для основного блока и GSM-модуля)
Рисунок 2 - Общий вид газосигнализаторов исполнения ГазДом GSM с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) газосигнализаторов состоит из встроенного и внешнего ПО.
Внешнее ПО представляет собой мобильное приложение, разработанное с целью сбора информации о значениях концентрации контролируемых газов на объекте установки.
Встроенное ПО является метрологически значимым.
Метрологические характеристики газосигнализаторов нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО газосигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже: | |
|
- ГазДом с АКБ |
1.02 |
|
- ГазДом без АКБ |
1.02 |
|
- ГазДом GSM |
1.03 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Порог срабатывания сигнализации |
Пределы допускаемой абсолютной погрешности срабатывания сигнализации |
Время срабатывания сигнализации, с, не более |
|
Метан (СН4) |
10 % НКПР |
±5 % НКПР |
45 |
|
Оксид углерода (СО) |
100 мг/м3 |
±25 мг/м3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц |
220 50 |
|
Потребляемая мощность, В^А, не более |
0,3 |
|
Габаритные размеры (длинахширинахвысота) 1), мм, не более |
90х65х50 |
|
Масса1), кг, не более |
0,4 |
|
Рабочие условия измерений: температура окружающей среды, °С относительная влажность, % атмосферное давление, кПа |
от +1 до +40 от 30 до 98 от 84 до 106 |
|
1) Включая дополнительный GSM-модуль. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
45000 |
Знак утверждения типа
наносится на титульный лист паспорта газосигнализаторов типографским способом и на свободном от надписей пространстве корпуса газосигнализаторов любым технологических способом.
Комплектность
Таблица 5 - Комплектность газосигнализаторов исполнений ГазДом с АКБ
|
Наименование |
Обозначение |
Количество |
|
Газосигнализатор контроля загазованности ГазДом с АКБ |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Паспорт |
ГазДом 26.51.50-003 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГазДом 26.51.50-003 РЭ |
1 экз.1) |
|
Адаптер питания |
БП |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. |
|
Запорный клапан |
КЗЭУГ |
1 шт.1) |
|
1) По требованию заказчика. | ||
Таблица 6 - Комплектность газосигнализаторов исполнений ГазДом без АКБ
|
Наименование |
Обозначение |
Количество |
|
Газосигнализатор контроля загазованности ГазДом без АКБ |
- |
1 шт. |
|
Паспорт |
ГазДом 26.51.50-003 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГазДом 26.51.50-003 РЭ |
1 экз.1) |
|
Адаптер питания |
БП |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. |
|
Запорный клапан |
КЗЭУГ |
1 шт.1) |
|
1) По требованию заказчика. | ||
Таблица 7 - Комплектность газосигнализаторов исполнений ГазДом GSM
|
Наименование |
Обозначение |
Количество |
|
Газосигнализатор контроля загазованности ГазДом GSM |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
GSM-модуль |
- |
1 шт. |
|
Паспорт |
ГазДом 26.51.50-003 ПС |
1 экз. |
|
Руководство по эксплуатации |
ГазДом 26.51.50-003 РЭ |
1 экз.1) |
|
Адаптер питания |
БП |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. |
|
Запорный клапан |
КЗЭУГ |
1 шт.1) |
|
1) По требованию заказчика. | ||
Сведения о методах измерений
приведены в руководстве по эксплуатации Газдом 26.51.50-003 РЭ в разделе 3 «Использование по назначению».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53.110-003-50213994-2023 «Газосигнализаторы контроля загазованности ГазДом. Технические условия».
