Аппаратура геодезическая спутниковая Alpha

Назначение

Аппаратура геодезическая спутниковая Alpha (далее - аппаратура) предназначена для определения приращений координат и измерений длин базисных линий.

Описание

Принцип действия аппаратуры заключается в измерении времени прохождения сигнала одновременно от нескольких спутников глобальных навигационных спутниковых систем (далее - ГНСС) до приёмной антенны аппаратуры и вычислении значений расстояний до спутников, положение которых известно с большой точностью. Зная расстояние до спутников вычисляется положение аппаратуры в пространстве.

Конструктивно аппаратура представляет собой моноблок, в котором объединены спутниковая антенна и спутниковый геодезический приёмник. Аппаратура спроектирована для самостоятельного применения в качестве базовой или подвижной станции. Аппаратура оснащена встроенным УКВ радио модемом. Для увеличения дальности приёма поправок возможно использование внешнего радио модема.

Для использования аппаратуры в качестве подвижной станции (ровера) базовая станция (база) должна:

- иметь метрологические характеристиками не хуже, чем приведённые в таблице 3 для данного режима измерений;

- принимать и отслеживать сигналы не менее чем с двух ГНСС ГЛОНАСС/GPS на двух частотах L1 и L2;

- отслеживать и записывать спутниковые сигналы по коду и фазе несущей;

- для режимов «Статика» и «Кинематика» база должна обеспечивать дискретность записи сырых данных не ниже чем на ровере. Поддерживаемые форматы записи: DAT;

- для режимов измерений «Кинематика в реальном времени (RTK)», обеспечивать генерирование и передачу дифференциальных поправок в форматах RTCM 3.2 через сеть Интернет посредством встроенного или внешнего GSM-модема (или используя иные устройства, позволяющие осуществить выход базовой станции в Интернет);

- иметь возможность передачи данных на сервер Alpha, выступая в качестве базы;

- иметь возможность передачи данных посредством УКВ-связи через внутренний или внешний радио модем с применением одного из указанных протоколов: TRIMTALK, TT450S, TRANSEOT, TRIMMKIII, SOUTH, SATEL.

Электропитание аппаратуры осуществляется от внешнего источника питания и/или встроенной аккумуляторной батареи.

На корпусе аппаратуры расположена кнопка включения питания и управления, на передней панели расположены индикаторы статуса работы.

Управление аппаратурой осуществляется с помощью полевого контроллера. Принимаемая со спутников информация записывается во внутреннюю память приёмника или контроллера, или на внешний носитель информации.

Типы спутниковых сигналов, которые может принимать аппаратура, указаны в таблице 1.

Таблица 1 - Типы спутниковых сигналов

Аппаратура поддерживает следующие режимы измерений: «Статика», «Быстрая статика» «Кинематика», «Кинематика в реальном времени (RTK)», «Кинематика в реальном времени (RTK)» с учётом наклона аппаратуры, «Дифференциальные кодовые измерения (DGPS)».

К средствам измерения данного типа относится аппаратура геодезическая спутниковая Alpha модификаций Alpha 4i, Alpha 5i, Alpha 5w, Alpha 40, Alpha 400.

Заводской номер аппаратуры в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на нижней панели корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

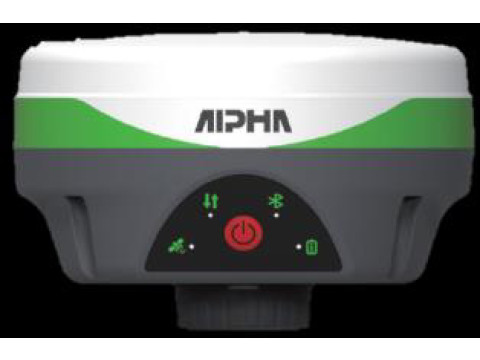

Общий вид аппаратуры представлен на рисунке 1.

а)                          б)                          в)                          г)

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой Alpha: а) модификация Alpha 4i; б) модификации Alpha 5i, 5w;

в) модификация Alpha 40; г) модификация Alpha 400

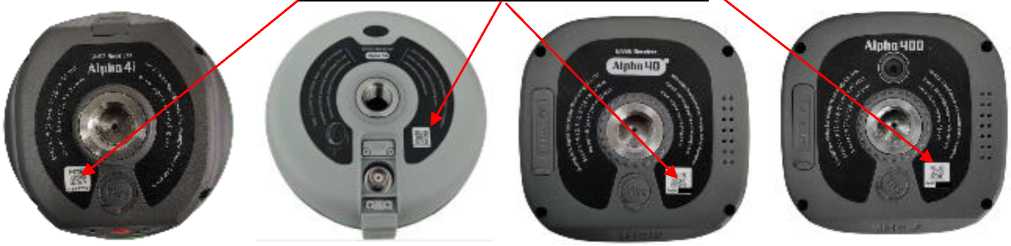

Место нанесения заводского номера

а)                          б)                          в)                          г)

Рисунок 2 - Общий вид маркировочной таблички:

а) модификация Alpha 4i; б) модификации Alpha 5i, 5w;

в) модификация Alpha 40; г) модификация Alpha 400

Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации аппаратура не предусматривает внешних механических регулировок.

Программное обеспечение

Аппаратура имеет встроенное метрологически значимое микропрограммное обеспечение (далее - МПО). С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение и передача результатов измерений.

Контроллер аппаратуры имеет программное обеспечение (далее - ПО) «DiMap Pro». С помощью указанного программного обеспечения осуществляется настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.

Для обработки результатов измерений используется программное обеспечение (далее -ПО) «Alpha GNSS Office».

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблицах 2-3.

Таблица 2 - Идентификационные данные программного обеспечения

Таблица 3 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 4 - Метрологические характеристики

Таблица 5 - Основные технические характеристики

Таблица 6 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 7 - Комплектность средства измерений

Сведения о методах измерений

приведены в: разделе 2 «Руководство по применению» документа:

- «Аппаратура геодезическая спутниковая Alpha 4i. Руководство по эксплуатации»;

- «Аппаратура геодезическая спутниковая Alpha 5i. Руководство по эксплуатации»;

- «Аппаратура геодезическая спутниковая Alpha 5w. Руководство по эксплуатации»;

- «Аппаратура геодезическая спутниковая Alpha 40. Руководство по эксплуатации»;

- «Аппаратура геодезическая спутниковая Alpha 400. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374.

Стандарт предприятия GUANGZHOU ALPHA SURVEYING TECHNOLOGY CO., LTD
