Устройство загрузочное, весовое ПК 1065.00.00.000
| Номер в ГРСИ РФ: | 96448-25 |
|---|---|
| Производитель / заявитель: | АО «Поликон», г. Омск |
Устройство загрузочное, весовое ПК 1065.00.00.000 (далее - устройство) предназначено для приема и взвешивания сыпучих материалов в Биг-Бегах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96448-25 | ||||||
| Наименование | Устройство загрузочное, весовое | ||||||
| Модель | ПК 1065.00.00.000 | ||||||
| Приказы |
№1995 от
18.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | dd27689f-f239-69bf-0505-d02b9354b176 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Поликон», РОССИЯ, 644009, г. Омск, ул. Лермонтова, д. 194
Поверка
| Методика поверки / информация о поверке |
МП 5.7-0383-2025 Государственная система обеспечения единства измерений. Устройство загрузочное, весовое ПК 1065.00.00.000. Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
96448-25: Описание типа
2025-96448-25.pdf
|
Скачать | 215.4 КБ | |
|
96448-25: Методика поверки
МП 5.7-0383-2025
2025-mp96448-25.pdf
|
Скачать | 943 КБ |
Описание типа
Назначение
Устройство загрузочное, весовое ПК 1065.00.00.000 (далее - устройство) предназначено для приема и взвешивания сыпучих материалов в Биг-Бегах.
Описание
Принцип действия устройства основан на преобразовании деформации весоизмерительного датчика (далее - датчика), возникающей под действием силы тяжести загружаемого материала, в аналоговый электрический сигнал, с последующим аналогоцифровым преобразованием и обработкой данных с дальнейшим определением значения массы загружаемого материала и выводом результата измерения на устройство индикации.
Конструктивно устройство состоит из металлической основы-рамы, на которой закреплены: шкаф управления, весовая рама с патрубком подачи материала и креплением для Биг-Бега, заслонка, двигатель привода заслонки, приводной узел.
Устройство загрузочное, весовое ПК 1065.00.00.000 выполнено на базе устройства тензометрического весоизмерительного электронного ТВЭУ (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 19765-15). В устройстве используются датчики весоизмерительные тензорезисторные C2H-0,5-C3 (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 53636-13) и преобразователь ТВ-011 (все - производства ЗАО «Весоизмерительная компания «Тензо-М»).
Шкаф управления состоит из преобразователя весоизмерительного, управляющего всеми алгоритмами работы, а также органов управления, системы защиты электрических цепей.
Знак утверждения типа и заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на маркировочную табличку, закрепленную на раме устройства. Общий вид устройства, место нанесения заводского номера и знака утверждения типа представлен на рисунке 1, 2.
Нанесение знака поверки на средство измерений не предусмотрено.

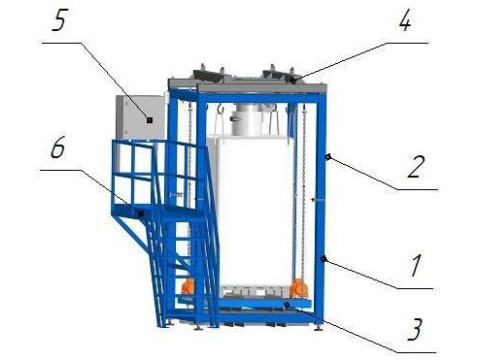

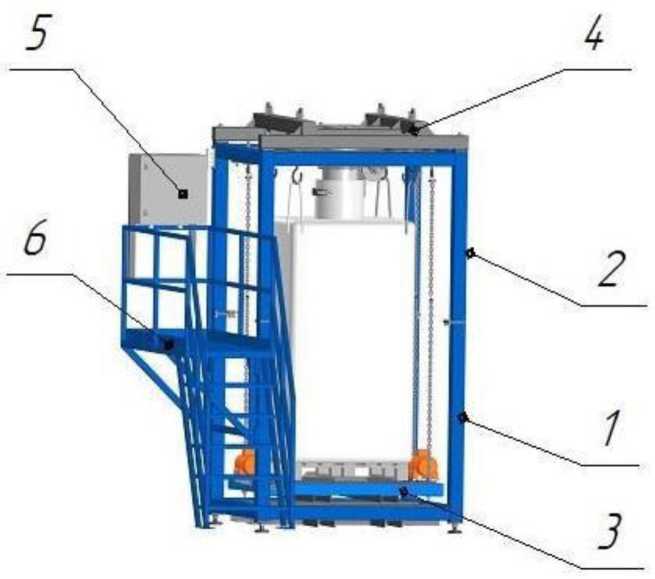

1 - рама нижняя;
2 - рама верхняя;
3 - вибростол;
4 - дозатор;
5 - пульт управления;
6 - площадка обслуживания.
Р и с ун о к 1 - Общий вид установки
Заводской номер и знак утверждения типа

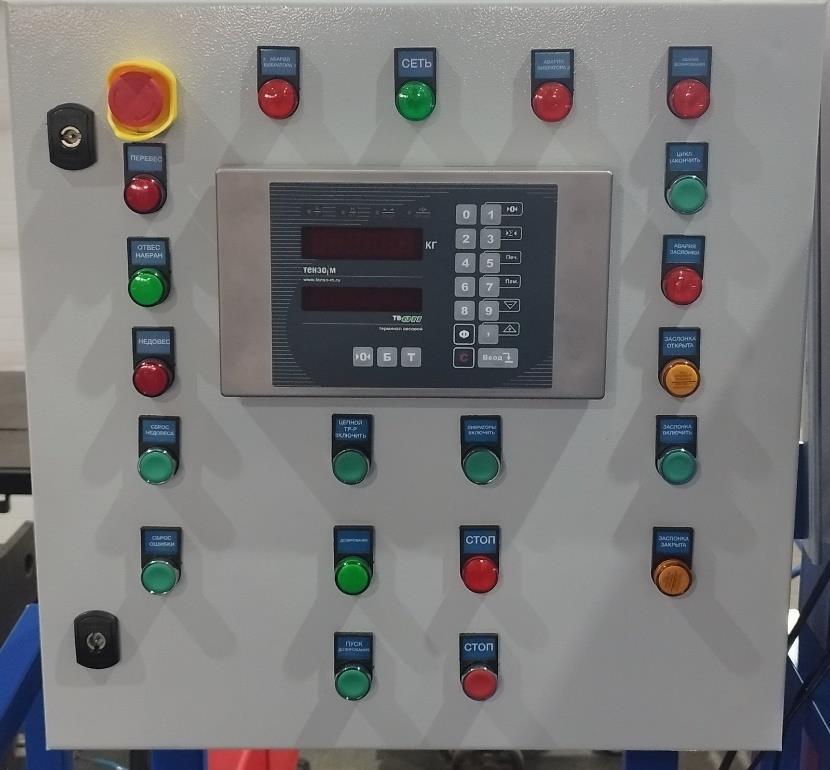

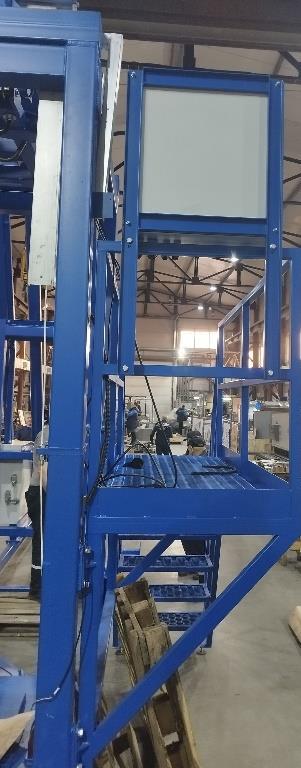

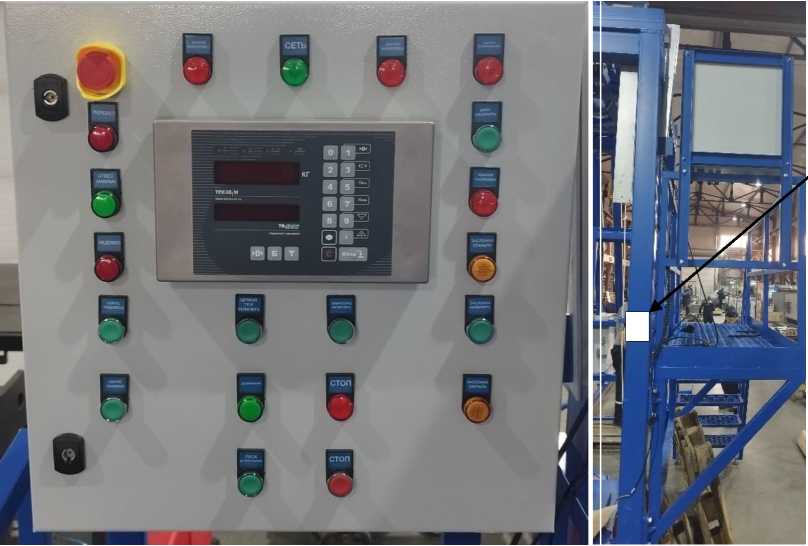

Р и с ун о к 2 - Шкаф управления, обозначение места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) устройства является встроенным и метрологически значимым.
Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации применяются настройки с использованием пароля, а также пломбируется доступ к технологическому разъему весоизмерительного преобразователя.
Идентификационные данные ПО отображаются на дисплее весоизмерительного преобразователя и доступны для просмотра.
Уровень защиты программного обеспечения и измерительной информации в соответствии с Р 50.2.077-2014 - «высокий».
Т а б л и ц а 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер ПО) |
DL-1.03 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
Технические характеристики
Т а б л и ц а 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольший предел взвешивания, кг |
1100 |
|
Наименьший предел взвешивания, кг |
20 |
|
Пределы допускаемой приведенной к верхнему пределу взвешивания погрешности измерений, % |
± 0,5 |
|
Цена деления шкалы, (d), кг |
0,5 |
Т а б л и ц а 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Потребляемая мощность, кВ^А, не более |
4 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 342 до 418 |
|
- частота переменного тока, Гц |
от 49,8 до 50,2 |
|
Габаритные размеры установки, мм, не более: | |
|
- высота |
3700 |
|
- длина |
3000 |
|
- ширина |
2700 |
|
Масса, кг, не более |
1900 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -30 до +35 |
|
- относительная влажность, %, не более |
80 |
Т а б л и ц а 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
15000 |
Знак утверждения типа
наносится методом лазерной гравировки на маркировочную табличку, закрепленную на раме устройства, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Устройство загрузочное, весовое |
ПК 1065.00.00.000 |
1 шт. |
|
Руководство по эксплуатации, паспорт |
ПК1065.00.00.000 РЭ |
1 шт. |
|
Преобразователь весоизмерительный ТВ-011. Версия ПО «dL-1.03». Руководство по эксплуатации |
ТВ-011,версия ПО «DL-1.03». РЭ |
1 шт. |
Сведения о методах измерений
приведены в п.4 «Устройство и принцип работы изделия и составных частей» руководства по эксплуатации ПК1065.00.00.000 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
