Сигнализаторы загазованности ДЗ-СО
| Номер в ГРСИ РФ: | 96449-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО «СенсорЭКС», г. Псков |
Сигнализаторы загазованности ДЗ-СО (далее - сигнализаторы) предназначены для измерений и непрерывного контроля содержания оксида углерода (СО) в окружающей среде и выдаче световой и звуковой сигнализации о превышении установленных пороговых значений.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96449-25 | |||||||||||||||
| Действует | по 18.09.2030 | |||||||||||||||
| Наименование | Сигнализаторы загазованности | |||||||||||||||
| Модель | ДЗ-СО | |||||||||||||||
| Модификации |
ДЗ-СО.Н4.Р ДЗ-СО.Н3.RS |
|||||||||||||||
| Приказы |
№1995 от
18.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 37f89e94-24ea-0749-1b2d-e05cf2aa149b | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «СенсорЭКС», РОССИЯ, 180007, Псковская обл., г.о. город Псков, г. Псков, ул. Максима Горького, д. 1Б; ООО «Производственное Объединение ОВЕН», РОССИЯ, 301830, Тульская обл., г. Богородицк, р-н. Богородицкий, проезд Заводской, стр. 2 "Б"
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0004-2025 Государственная система обеспечения единства измерений. Сигнализаторы загазованности ДЗ-СО. Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 40 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96449-25: Описание типа
2025-96449-25.pdf
|
Скачать | 213.2 КБ | |
|
96449-25: Методика поверки
РВНЕ.0004-2025
2025-mp96449-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Сигнализаторы загазованности ДЗ-СО (далее - сигнализаторы) предназначены для измерений и непрерывного контроля содержания оксида углерода (СО) в окружающей среде и выдаче световой и звуковой сигнализации о превышении установленных пороговых значений.
Описание
Принцип действия сигнализаторов - электрохимический, основан на изменении электрических параметров электродов, находящихся в контакте с электролитом сенсора, в зависимости от содержания оксида углерода в воздухе, преобразовании электрических параметров электродов в цифровую форму с помощью аналого-цифрового преобразователя и дальнейшей ее обработки микропроцессором.
Конструктивно сигнализаторы выполнены в пластмассовом корпусе настенного крепления. Внутри корпуса находится печатная плата с установленным на ней сенсором, электронными компонентами и клеммными разъемами для подключения питания и выходных цепей.
Сигнализаторы являются стационарными устройствами непрерывного действия со встроенной световой и звуковой сигнализацией.
На лицевой панели сигнализаторов расположены элементы индикации и управления:
- светодиод «РАБОТА/АВАРИЯ» - индикатор режима работы;
- светодиод «ГАЗ» - индикатор достижения установленных пороговых значений содержания оксида углерода.
- кнопка «КОНТРОЛЬ» (в сигнализаторах с исполнением корпуса Н4 располагается под крышкой) - применяется для перевода сигнализатора в режим самодиагностики или в режим имитации аварии.
В зависимости от исполнения, сигнализаторы имеют два дискретных выхода и цифровой интерфейс связи RS-485, позволяющие удалённо получать информацию о состоянии порогов сигнализации.
Дискретные выходы осуществляют коммутацию внешних цепей для коммутации сигналов при срабатывании аварийной сигнализации первого и второго порогов сигнализации.
Сигнализаторы выпускаются в различных исполнениях, отличающихся конструктивным исполнением корпуса и типом выходных устройств.
Структура условного обозначения рисунке 1.
исполнений сигнализаторов представлена на
ДЗ-СО I_____________________________________________________________________________I
|
Позиция |
Код |
Описание |
|
1 |
Н3 Н4 |
Исполнение корпуса: настенный корпус с габаритными размерами 85*87*37 мм; настенный корпус с габаритными размерами 145*150*55 мм. |
|
2 |
Р RS |
Тип выходного устройства: электромагнитное реле; транзисторный ключ, цифровой интерфейс связи - RS-485. |
Рисунок 1 - Структура условного обозначения исполнений сигнализаторов
Заводской номер наносится на корпус сигнализаторов в виде цифрового кода любым технологическим способом.
Общий вид сигнализаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 2 - 3. Нанесение знака поверки на сигнализаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) сигнализаторов не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения
заводского номера

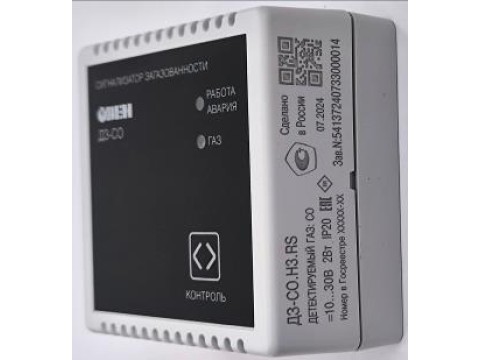

Рисунок 2 - Общий вид сигнализаторов исполнения ДЗ-СО в корпусе Н3 с указанием мест нанесения заводского номера и знака утверждения типа

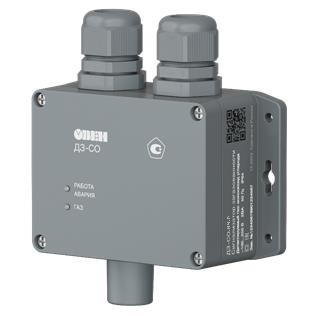

Рисунок 3 - Общий вид сигнализаторов исполнения ДЗ-СО в корпусе Н4 с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) сигнализаторов является встроенным, устанавливается на предприятии изготовителя и предназначено для непрерывного автоматического измерения содержания оксида углерода, обработки полученной измерительной информации, формирования выходного цифрового сигнала и выдачи сигнализации о превышении установленных пороговых значений.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО сигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DZ_01_00 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
A25B3676 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон настройки порогов срабатывания сигнализации, мг/м3 |
от 0 до 150 |
|
Номинальные пороги срабатывания сигнализации*, мг/м3 - «Порог-1» - «Порог-2» |
20 100 |
|
Пределы допускаемой абсолютной погрешности срабатывания сигнализации, мг/м3 - от 0 до 30 мг/м3 включ. - св. 30 до 150 мг/м3 включ. |
±5 ±25 |
|
Наименование характеристики |
Значение |
|
Время срабатывания сигнализации, мин, не более |
5 |
|
* По согласованию с заказчиком допускается настройка на другие пороги срабатывания сигнализации в пределах диапазона настройки порогов срабатывания сигнализации. Конкретные значения порогов срабатывания сигнализации указаны в паспорте на сигнализатор. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа |
от -20 до +50 от 20 до 85 от 84,0 до 106,7 |
|
Параметры электрического питания: - для исполнения ДЗ-СО.Х.Р | |
|
- номинальное значение напряжения питания переменного тока, В |
230 |
|
- номинальное значение частоты переменного тока, Гц - для исполнения ДЗ-CO.X.RS |
50 |
|
- номинальное значение напряжения питания постоянного тока, В |
24 |
|
Габаритные размеры (длинахвысотахширина), мм, не более: - для исполнения ДЗ-СО.Н3.Х - для исполнения ДЗ-СО.Н4.Х |
85x87x37 145x150x55 |
|
Масса, кг, не более |
0,35 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
50000 |
|
Средний срок службы, лет |
7 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на корпус сигнализатора любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности ДЗ-СО |
- |
1 шт. |
|
Руководство по эксплуатации |
КУВФ.421451.011РЭ |
1 экз. |
|
Паспорт |
КУВФ.421451.011ПС |
1 экз. |
|
Комплект крепежных элементов |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 7 «Эксплуатация» документа КУВФ.421451.011РЭ «Сигнализаторы загазованности ДЗ-СО. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-004-46526536-2024 «Сигнализаторы загазованности ДЗ-СО. Технические условия».
