Система измерения скорости
| Номер в ГРСИ РФ: | 96451-25 |
|---|---|
| Производитель / заявитель: | ООО «СЕРТИСТЕК-95», г. Москва |
Система измерения скорости (далее - система) предназначена для измерения скорости метаемого элемента в пневмопроводе при испытаниях на динамическую прочность.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96451-25 | ||||||
| Наименование | Система измерения скорости | ||||||
| Приказы |
№1995 от
18.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f594f8de-941e-53d9-d79e-21a681e52180 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «СЕРТИСТЕК-95», РОССИЯ, 115114 г. Москва, ул. Дербеневская, д. 7, стр. 1, ком. 1412
Поверка
| Методика поверки / информация о поверке |
МП 651-25-021 Государственная система обеспечения единства измерений. Система измерения скорости. Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96451-25: Описание типа
2025-96451-25.pdf
|
Скачать | 110.7 КБ | |
|
96451-25: Методика поверки
МП 651-25-021
2025-mp96451-25.pdf
|
Скачать | 869.4 КБ |
Описание типа
Назначение
Система измерения скорости (далее - система) предназначена для измерения скорости метаемого элемента в пневмопроводе при испытаниях на динамическую прочность.
Описание
Конструктивно система состоит из оптических датчиков, промышленного контроллера и блока управления.
Оптические датчики представляют собой передатчик и приемник светового сигнала. К разъёмам датчика подключены два кабеля из оптоволокна. Световой сигнал от передатчика по оптоволоконному кабелю поступает в пневопровод, на противоположной стенке которого расположен вход приемного оптоволоконного кабеля. При прохождении метаемого элемента зоны оптоволоконного датчика свет от оптического передатчика перестает попадать в приемник светового сигнала. При этом оптический датчик вырабатывает электрический сигнал. В качестве оптических датчиков используются оптоволоконные усилители серии BF5 компании Autonics (время срабатывания датчика не более 50 мкс).
Блок считывания сигналов служит для получения электрических сигналов от оптических датчиков и определения интервала времени прохождения метаемым элементом расстояния между двумя оптическими датчиками, расположенными на фиксированном расстоянии друг от друга и передачи величины интервала времени в промышленный контроллер для последующей программной обработки. Промышленный контроллер служит для вычисления скорости метаемого элемента.
Блок управления предназначен для управления работой системы и отображения результатов измерения скорости.
Для предотвращения несанкционированного доступа к внутренним частям системы один из винтов крепления корпуса пломбируется.
Место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа, представлены на рисунке 1.
Самоклеящаяся этикетка с заводским номером в цифровом формате, однозначно идентифицирующим экземпляр системы размещена на боковой панели.
Нанесение знака поверки непосредственно на систему не предусмотрено.

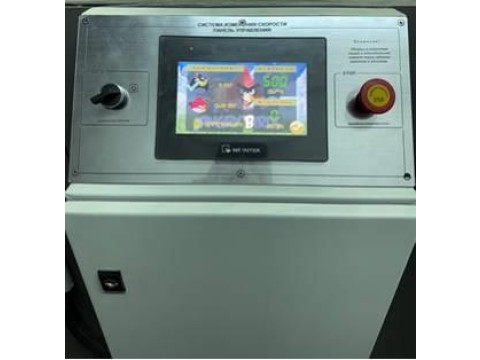

Общий вид системы, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа, место размещения самоклеящейся этикетки с заводским номером представлены на рисунке 1.
К системе измерения скорости данного типа относится система измерения скорости с зав. № 0125.

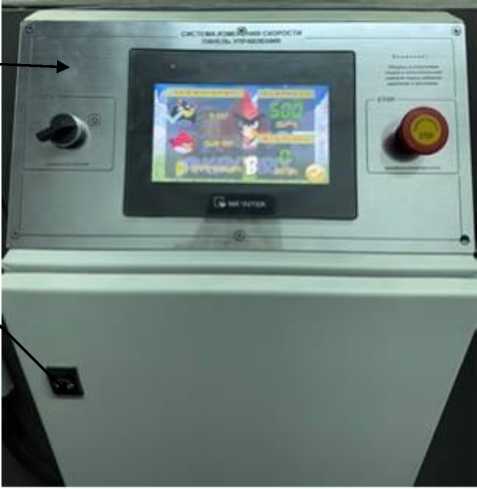

Место нанесения знака
утверждения типа
Место пломбировки
а) место нанесения знака утверждения типа, место пломбировки.

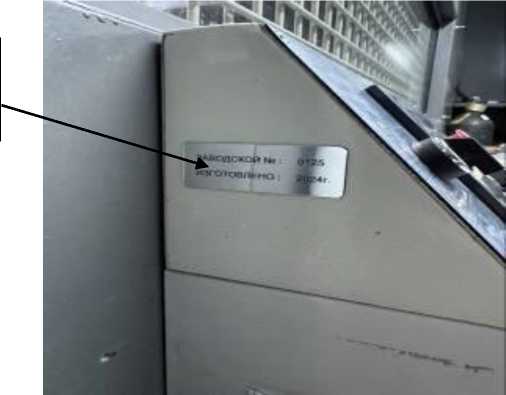

Самоклеящаяся этикетка с заводским номером и годом изготовления
б) место размещения самоклеящейся этикетки с заводским номером
Рисунок 1 - Общий вид системы измерения скорости, место нанесения знака утверждения типа, место размещения самоклеящейся этикетки с заводским номером, место пломбировки.
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой системы.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«Пневмоускоритель» |
|
Номер версии (идентификационный номер ПО) |
не ниже 2.1.2 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости метаемого элемента, км/ч |
от 80 до 600 |
|
Пределы относительной погрешности измерений скорости метаемого элемента, % |
±1,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, оС |
от +15 до +35 |
|
- относительная влажность окружающего воздуха, не более, % |
80 |
|
- атмосферное давление, кПа |
от 86 до 106 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
710 |
|
- ширина |
440 |
|
- длина |
220 |
|
Масса, кг, не более |
20,0 |
|
Базис для измерения скорости, мм |
от 744 до 746 |
Знак утверждения типа
наносится на лицевую панель системы измерения скорости в виде наклейки и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность системы
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Система измерения скорости |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа системы» документа «Система измерения скорости.
Руководство по эксплуатации» п.1.3.
Нормативные документы
Приказ Росстандарта № 2360 от 26.09.2022 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
