Анализаторы биохимические автоматические Aspect 401

Назначение

Анализаторы биохимические автоматические Aspect 401 (далее - анализаторы) предназначены для измерений молярной концентрации мочевины, холестерина, креатинина, общего кальция (Ca) и общего магния (Mg), а также ионов калия (K+) и хлорид-ионов (Cl-) в сыворотке крови, плазме крови, цельной крови, моче, спинномозговой жидкости человека.

Описание

Принцип действия анализаторов при измерении молярной концентрации мочевины, холестерина, креатинина, общего кальция (Ca) и общего магния (Mg) - фотометрический. При прохождении пучка монохроматического света через анализируемую жидкость часть излучения поглощается, а другая часть преобразуется в электрический сигнал на детекторе. Уменьшение интенсивности света, прошедшего через анализируемую жидкость, пропорционально концентрации анализируемого компонента и толщине светопоглощающего слоя. Соотношение между оптической плотностью анализируемого раствора и концентрацией анализируемого компонента в растворе описывается законом Бугера-Ламберта-Бера. Результат измерений с помощью встроенного программного обеспечения пересчитывается в значение молярной концентрации определяемого компонента.

Анализаторы имеют в своем составе дополнительно встраиваемый ионоселективный блок и соответствующие электроды (референсный и измерительные) (поставляемые производителем по требованию заказчика). Принцип действия ионоселективного блока основан на потенциометрическом методе анализа и используется при измерении молярной концентрации ионов калия (K+) и хлорид-ионов (Cl-). Отношение между ЭДС ионоселективного электрода и концентрацией ионов в растворе описывается уравнением Нернста. Каждый анализ осуществляется измерением разницы потенциалов между ионоселективным электродом и референсным электродом. Потенциал обусловлен избирательной проницаемостью мембраны электродов для определенных анионов или катионов. С использованием референсного электрода, заполненного внутренним референсным раствором электролита, и калибратора электролита с известной концентрацией ионов значения потенциалов переводятся в единицы измерения, специфичные для текущего анализа.

Конструктивно анализаторы представляют собой моноблочные приборы в стационарном исполнении и состоят из аналитического блока, системы охлаждения, операционной системы и системы вывода данных, а также ионоселективного блока. Аналитический блок анализатора состоит из оптической измерительной системы, ротора образцов-реагентов, дозаторов реагентов и образца, ротора реакционных кювет.

При работе используются кюветы из одинакового материала и с одинаковыми техническими характеристиками. Операционная система представляет собой программное обеспечение для управления работой анализаторов, обработки и вывода результатов измерений, изменения параметров настройки анализаторов, просмотра памяти данных, передачи данных, хранения результатов измерений.

Общий вид анализаторов представлен на рисунке 1.

Каждый анализатор имеет серийный номер, который наносится печатным способом в виде цифрового обозначения на шильд, расположенный на боковой стенке корпуса. Места нанесения серийного номера и знака утверждения типа представлены на рисунке 2.

Пломбирование анализаторов не предусмотрено.

Нанесение знака поверки на анализаторы не предусмотрено.

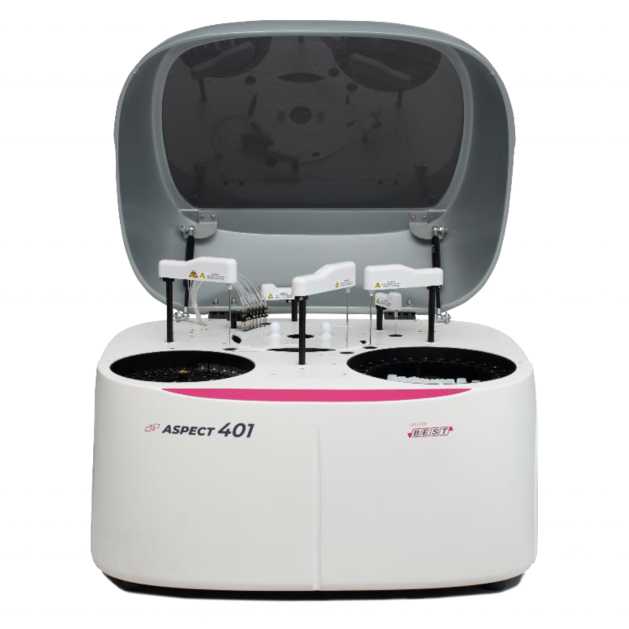

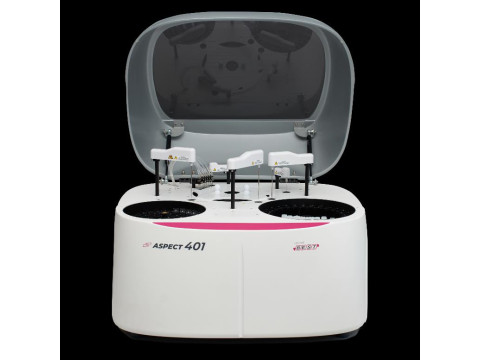

Рисунок 1 - Общий вид анализаторов биохимических автоматических Aspect 401

Место нанесения серийного номера

030321

АО < Вектор-Бест»

Россия, 630559, Новосибирская область, р.п. Кольцово, Научнопроизводственная эона, корпус 36, комната 211

Тел./факс: *7 363 252 51 64

♦7363 252 51 67

E-mail: vbmarkatQvector-beat.ru

MERIL DIAGNOSTICS PRIVATE LIMITED (<Марил Диагностике Прайват Лимитед»), Индия Survey No. 135/139, BHakhia Ноам. Muktanand Marg, Chela. Vapt-398191.

Gujarat. INDIA ♦91 260 240 8000 aaklnfo@merl6We.com

ВЕКТОР

Input: AC 100-240W, 50 Hz (440W Max)

HI 03.2023           «

Model: Aspect 401

Анализатор биохимический автоматический Aspect 401

Место нанесения знака утверждения типа

Рисунок 2 - Места нанесения серийного номера и знака утверждения типа

Программное обеспечение

Анализаторы имеют автономное программное обеспечение (далее - ПО).

Основными функциями ПО анализаторов являются управление работой анализаторов, обработка и вывод результатов измерений, изменение параметров настройки анализатора, просмотр памяти данных, передача данных, хранение результатов измерений.

Номер версии ПО отображается на экране ПК после запуска пользовательского интерфейса ПО при нажатии на панель «Версия» в правом нижнем углу экрана.

Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист Руководства пользователя типографским способом и / или в виде наклейки на правую сторону шильда, расположенного на боковой стенке корпуса анализатора, как указано на рисунке 2.

Комплектность

Таблица 5 - Комплектность средства измерений

Продолжение таблицы 5

Сведения о методах измерений

приведены в документе «Анализаторы биохимические автоматические Aspect 401. Руководство пользователя», раздел 6 «РАБОТА С ПРИБОРОМ».

Нормативные документы

Стандарт предприятия компании «Meril Diagnostics Private Limited», Индия.
