Ключи моментные шкальные NDTW
| Номер в ГРСИ РФ: | 96460-25 |
|---|---|
| Категория: | Ключи моментные |
| Производитель / заявитель: | ООО "Норгау Руссланд", г.Москва |
Ключи моментные шкальные NDTW (далее - ключи) предназначены для измерения заданного крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96460-25 | |||||||||||||||||||||
| Действует | по 19.09.2030 | |||||||||||||||||||||
| Наименование | Ключи моментные шкальные | |||||||||||||||||||||
| Модель | NDTW | |||||||||||||||||||||
| Модификации |
NDTW11-3 NDTW11-8 NDTW11-12 NDTW12-12 NDTW12-175 NDTW11-175 NDTW12-20 NDTW11-20 NDTW12-25 NDTW13-30 NDTW12-35 NDTW13-35 NDTW12-40 NDTW13-40 NDTW12-50 NDTW13-50 NDTW12-60 NDTW13-60 NDTW13-100 NDTW12-100 NDTW13-120 NDTW13-140 NDTW13-250 NDTW13-275 NDTW13-350 NDTW14-350 NDTW14-400 NDTW15-400 NDTW14-500 NDTW15-500 NDTW14-600 NDTW15-600 NDTW15-800 NDTW14-1000 NDTW15-1000 NDTW15-1400 на испытания представлены: NDTW11-2 NDTW11-6 NDTW12-30 NDTW13-200 NDTW14-800 NDTW15-2000 |
|||||||||||||||||||||
| Приказы |
№2016 от
19.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 35297110-4c2e-e37a-19f9-23e63ebe1c64 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «Норгау Руссланд», РОССИЯ, 119421, г. Москва, вн. тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Поверка
| Методика поверки / информация о поверке |
МП-781-2025 Государственная система обеспечения единства измерений. Ключи моментные шкальные NDTW. Методика поверки
(с 19.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.12.2025 |
Поверители
Скачать
|
96460-25: Описание типа
2025-96460-25.pdf
Файл устарел
|
Скачать | 173 КБ | |
|
96460-25: Методика поверки
МП-781-2025
2025-mp96460-25.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
96460-25: Описание типа
2025-96460-25-1.pdf
|
Скачать | 173 КБ | |
|
96460-25: Методика поверки
МП-781-2025
2025-mp96460-25-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Ключи моментные шкальные NDTW (далее - ключи) предназначены для измерения заданного крутящего момента силы при нормированной затяжке резьбовых соединений с правой и левой резьбой.
Описание
Принцип действия ключей основан на преобразовании нагрузки действующей на упругий элемент ключа в пропорциональное линейное перемещение индикатора.
Конструктивно ключи состоят из корпуса, рукоятки и стрелочного индикатора со шкалой значений крутящего момента силы.
Индикаторное устройство выполнено в виде механизма часового типа, состоящее из корпуса и циферблата со стрелками, предназначенными для отображения текущего значения крутящего момента и его фиксирования.
Ключи выпускаются в следующих модификациях:
NDTW11-2, NDTW11-3, NDTW11-6, NDTW11-8, NDTW11-12, NDTW12-12,
NDTW12-175, NDTW11-175, NDTW12-20, NDTW11-20, NDTW12-25, NDTW12-30, NDTW13-30, NDTW12-35, NDTW13-35, NDTW12-40, NDTW13-40, NDTW12-50, NDTW13-50, NDTW12-60, NDTW13-60, NDTW13-100, NDTW12-100, NDTW13-120, NDTW13-140, NDTW13-200, NDTW13-250, NDTW13-275, NDTW13-350, NDTW14-350, NDTW14-400, NDTW15-400,
NDTW14-500, NDTW15-500, NDTW14-600, NDTW15-600, NDTW14-800, NDTW15-800,
NDTW14-1000, NDTW15-1000, NDTW15-1400, NDTW15-2000.
Выпускаемые модификации ключей отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, типом и размером присоединительного элемента.
Модификации ключей имеют обозначение NDTWX-Y, где:
- NDTW - обозначение ключей по каталогу изготовителя,
- X - цифровой индекс, обозначающий размер присоединительного элемента (принимает значение от 11 до 15);
- Y - цифровой индекс, соответствующий определённому максимальному значению крутящего момента силы.
Идентификационная табличка наносится на корпус и содержит информацию о наименовании производителя, модификации и диапазоне измерений.
Серийный номер имеет буквенно-цифровое обозначение, состоящее из букв латинского алфавита и арабских цифр, наносится на корпус ключа методом лазерной гравировки.
Нанесение знака поверки на ключи не предусмотрено.
Пломбирование ключей не предусмотрено, ограничение от несанкционированного доступа обеспечивается конструкцией ключей, которая может быть вскрыта только при помощи специального инструмента.
Общий вид ключей представлен на рисунке 1.
Место нанесения серийного номера представлено на рисунке 2.
Общий вид идентификационной таблички представлен на рисунке 3.

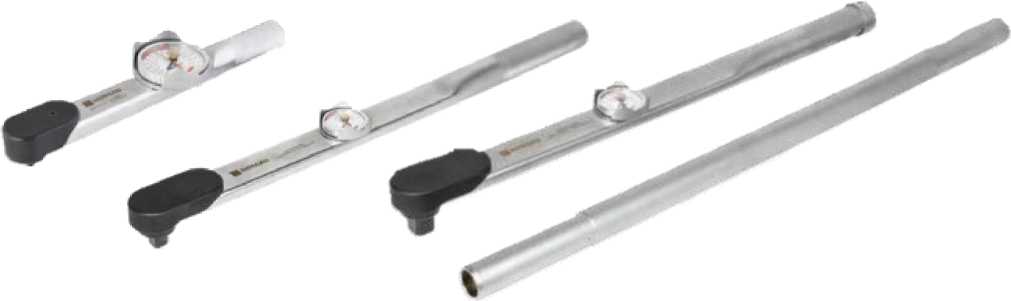

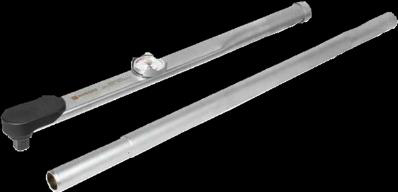

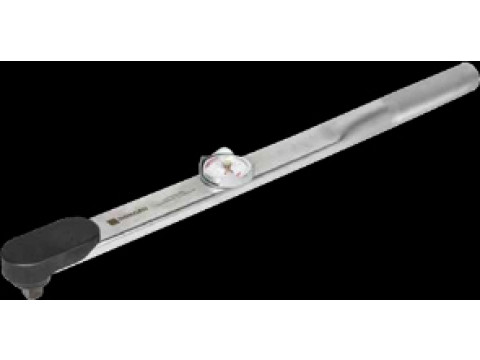

Рисунок 1 - Общий вид ключей моментных шкальных NDTW
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера

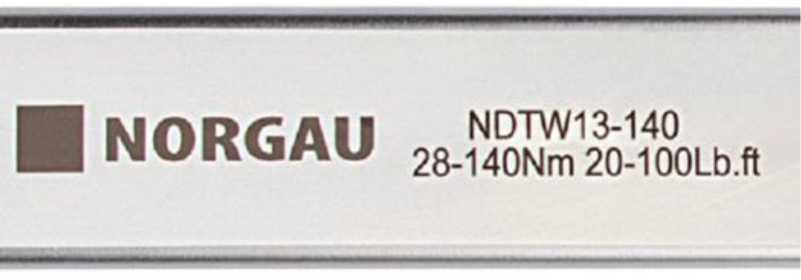

Рисунок 3 - Общий вид идентификационной таблички
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Диапазон измерений крутящего момента силы, Н-м |
Цена деления шкалы, Н/м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
|
NDTW11-2 |
от 0,4 до 2 |
0,05 |
±4 |
|
NDTW11-3 |
от 0,6 до 3 |
0,05 | |
|
NDTW11-6 |
от 1,2 до 6 |
0,1 | |
|
NDTW11-8 |
от 1,6 до 8 |
0,2 | |
|
NDTW11-12 |
от 2,4 до 12 |
0,2 | |
|
NDTW12-12 |
от 2,4 до 12 |
0,2 | |
|
NDTW12-175 |
от 3,5 до 17,5 |
0,25 | |
|
NDTW11-175 |
от 3,5 до 17,5 |
0,25 | |
|
NDTW12-20 |
от 4 до 20 |
0,5 | |
|
NDTW11-20 |
от 4 до 20 |
0,5 | |
|
NDTW12-25 |
от 5 до 25 |
0,5 | |
|
NDTW12-30 |
от 6 до 30 |
0,5 | |
|
NDTW13-30 |
от 6 до 30 |
0,5 | |
|
NDTW12-35 |
от 7 до 35 |
0,5 | |
|
NDTW13-35 |
от 7 до 35 |
0,5 | |
|
NDTW12-40 |
от 8 до 40 |
1 | |
|
NDTW13-40 |
от 8 до 40 |
1 | |
|
NDTW12-50 |
от 10 до 50 |
1 | |
|
NDTW13-50 |
от 10 до 50 |
1 | |
|
NDTW12-60 |
от 12 до 60 |
1 | |
|
NDTW13-60 |
от 12 до 60 |
1 | |
|
NDTW13-100 |
от 20 до 100 |
2 | |
|
NDTW12-100 |
от 20 до 100 |
2 | |
|
NDTW13-120 |
от 24 до 120 |
2 | |
|
NDTW13-140 |
от 28 до 140 |
2 | |
|
NDTW13-200 |
от 40 до 200 |
5 | |
|
NDTW13-250 |
от 50 до 250 |
5 | |
|
NDTW13-275 |
от 55 до 275 |
5 | |
|
NDTW13-350 |
от 70 до 350 |
5 | |
|
NDTW14-350 |
от 70 до 350 |
5 | |
|
NDTW14-400 |
от 80 до 400 |
10 | |
|
NDTW15-400 |
от 80 до 400 |
10 | |
|
NDTW14-500 |
от 100 до 500 |
10 | |
|
NDTW15-500 |
от 100 до 500 |
10 | |
|
NDTW14-600 |
от 120 до 600 |
10 | |
|
NDTW15-600 |
от 120 до 600 |
10 | |
|
NDTW14-800 |
от 160 до 800 |
20 | |
|
NDTW15-800 |
от 160 до 800 |
20 | |
|
NDTW14-1000 |
от 200 до 1000 |
20 | |
|
NDTW15-1000 |
от 200 до 1000 |
20 | |
|
NDTW15-1400 |
от 280 до 1400 |
20 | |
|
NDTW15-2000 |
от 400 до 2000 |
50 |
Таблица 2 - Технические характеристики
|
Модификация |
Размер присоединительного квадрата, мм |
Габаритная длина, мм, не более |
Масса, кг, не более |
|
NDTW11-2 |
6,35 х 6,35 |
350 |
0,7 |
|
NDTW11-3 |
6,35 х 6,35 | ||
|
NDTW11-6 |
6,35 х 6,35 | ||
|
NDTW11-8 |
6,35 х 6,35 | ||
|
NDTW11-12 |
6,35 х 6,35 | ||
|
NDTW12-12 |
9,52 х 9,52 | ||
|
NDTW12-175 |
9,52 х 9,52 | ||
|
NDTW11-175 |
6,35 х 6,35 | ||
|
NDTW12-20 |
9,52 х 9,52 | ||
|
NDTW11-20 |
6,35 х 6,35 | ||
|
NDTW12-25 |
9,52 х 9,52 | ||
|
NDTW12-30 |
9,52 х 9,52 | ||
|
NDTW13-30 |
12,70 х 12,70 | ||
|
NDTW12-35 |
9,52 х 9,52 |
450 |
0,9 |
|
NDTW13-35 |
12,70 х 12,70 | ||
|
NDTW12-40 |
9,52 х 9,52 | ||
|
NDTW13-40 |
12,70 х 12,70 | ||
|
NDTW12-50 |
9,52 х 9,52 | ||
|
NDTW13-50 |
12,70 х 12,70 | ||
|
NDTW12-60 |
9,52 х 9,52 | ||
|
NDTW13-60 |
12,70 х 12,70 | ||
|
NDTW13-100 |
12,70 х 12,70 |
550 |
1,2 |
|
NDTW12-100 |
9,52 х 9,52 | ||
|
NDTW13-120 |
12,70 х 12,70 | ||
|
NDTW13-140 |
12,70 х 12,70 | ||
|
NDTW13-200 |
12,70 х 12,70 |
600 |
1,4 |
|
NDTW13-250 |
12,70 х 12,70 | ||
|
NDTW13-275 |
12,70 х 12,70 | ||
|
NDTW13-350 |
12,70 х 12,70 | ||
|
NDTW14-350 |
19,05 х 19,05 | ||
|
NDTW14-400 |
19,05 х 19,05 |
900 |
4 |
|
NDTW15-400 |
25,40 х 25,40 | ||
|
NDTW14-500 |
19,05 х 19,05 | ||
|
NDTW15-500 |
25,40 х 25,40 | ||
|
NDTW14-600 |
19,05 х 19,05 |
1000/20001) |
10 |
|
NDTW15-600 |
25,40 х 25,40 | ||
|
NDTW14-800 |
19,05 х 19,05 | ||
|
NDTW15-800 |
25,40 х 25,40 | ||
|
NDTW14-1000 |
19,05 х 19,05 | ||
|
NDTW15-1000 |
25,40 х 25,40 | ||
|
NDTW15-1400 |
25,40 х 25,40 | ||
|
NDTW15-2000 |
25,40 х 25,40 | ||
|
1) - с удлинительной трубой | |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +35 80 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, циклов, не менее |
5000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ключ моментный шкальный NDTW |
модификация в зависимости от заказа |
1 шт. |
|
Труба удлинительная |
- |
поставляется в зависимости от модификации |
|
Паспорт |
КМШ.01.051117ПС |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Кейс |
- |
1 шт. |
|
Дополнительные адаптеры |
- |
по отдельному заказу |
Сведения о методах измерений
приведены в разделе 7 «Подготовка и порядок работы» руководства по эксплуатации «Ключи моментные шкальные NDTW».
Нормативные документы
Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2152 от «06» сентября 2024 г.;
ТУ 25.73.30-005-49360276-2024 «Ключи моментные шкальные NDTW» Технические условия.
